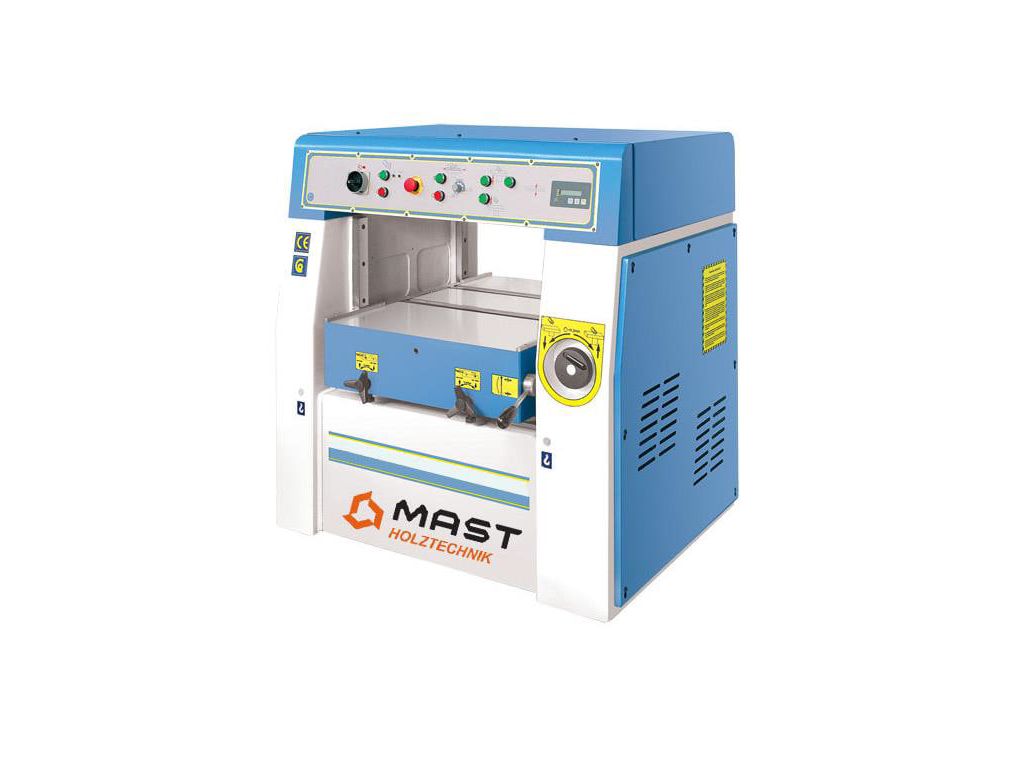

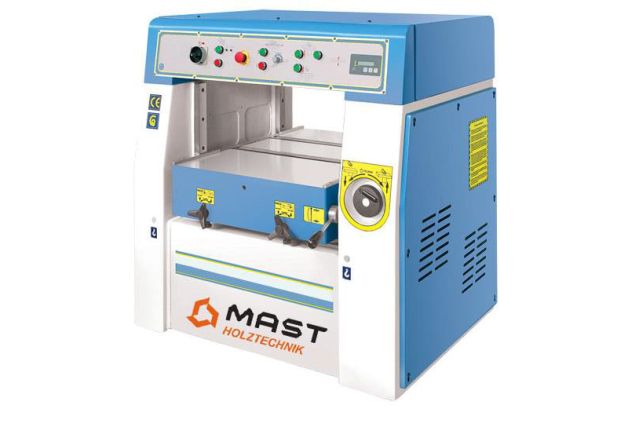

Рейсмусовий верстат MAST Holztechnik DMS63

Рейсмусовий верстат MAST DMS63 - це потужне професійне обладнання для високоточного калібрування деталей на середніх і великих деревообробних виробництвах. Ширина обробки 630 мм дозволяє обробляти великі щити та дошки, а витривалий двигун потужністю 7,5 кВт - ефективно працювати з усіма породами дерева. 4-ножовий стругальний вал Ø 125 мм має швидкість обертання 5000 об/хв, що дає змогу досягти ідеальної рівності поверхні. Максимальна глибина зняття за прохід становить 8 мм, товщина заготовок - 3-300 мм.

Верстат оснащений окремим двигуном потужністю 0,75 кВт для механізованого підйому та опускання робочого столу. Положення робочого столу відображається на цифровому дисплеї. 4 гвинтові опори столу забезпечують ідеальну паралельність та виключають можливість перекосу. Окремий двигун подачі потужністю 1,5 кВт забезпечує безступінчасте регулювання швидкості в діапазоні 5-21 м/хв, що дає змогу максимально ефективно працювати з різними типами матеріалів. Цей промисловий рейсмус має зручний пульт керування та відповідає європейським стандартам якості та безпеки, що робить його надійним і безвідмовним.

Технічні характеристики рейсмусового верстата MAST DMS63

Переваги рейсмусового верстата MAST DMS63

• Ширина обробки - 630 мм
• Потужність головного двигуна - 7,5 кВт
• 4-ножовий стругальний вал Ø 125 мм
• Швидкість обертання вала - 5000 об/хв
• Максимальна глибина зняття за прохід - 8 мм
• Товщина заготовок - 3-300 мм
• Литий чавунний стіл на 4 гвинтових опорах
• Окремий двигун 0,75 кВт для підйому і опускання столу
• Електронний індикатор положення столу
• Можливість ручного регулювання висоти столу маховиком на передній панелі (точність позиціонування 0,1 мм)
• Жорстка фіксація столу за допомогою важеля
• Привідні ролики в столі з регулюванням висоти вильоту від 0,1 мм до 1 мм
• Окремий двигун подачі потужністю 1,5 кВт
• Безступінчасте регулювання швидкості подачі у діапазоні 5-21 м/хв
• Рифлений суцільний вал подачі з косими насічками
• Секційні притискні валики
• Кігтевий захист від зворотного викиду заготовки
• Вихід під аспірацію Ø 160 мм
• Електронне гальмо ножового вала
• Блокування запуску при відкритому кожусі ножового вала
• Жорстка, стабільна конструкція вагою 1100 кг.

Доступні опції рейсмусового верстата MAST DMS63

• Потужність головного двигуна 9,2 кВт/ 11 кВт
• Секційний зубчастий вал
• Спіральний вал
• Механічна індикація положення столу.

Конструктивні особливості рейсмусового верстата MAST DMS63

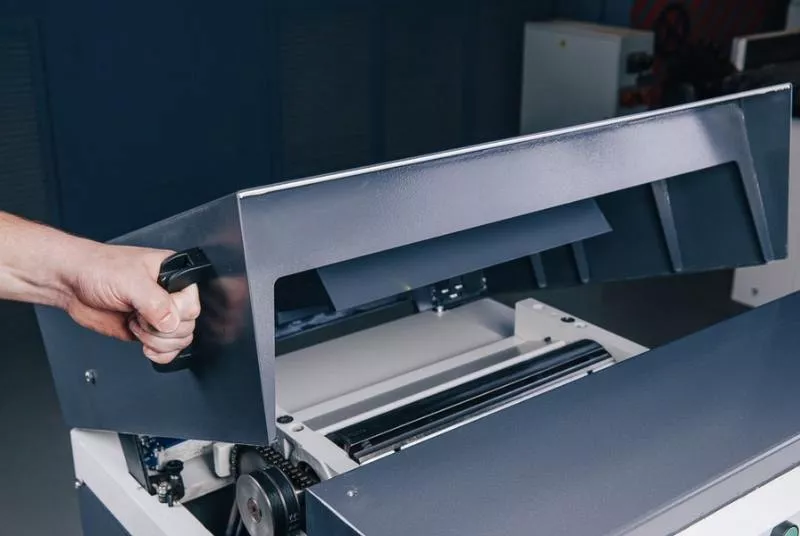

	ВЕРХНЯ КРИШКА Відкидна система верхньої кришки забезпечує легкий доступ до ножового вала.

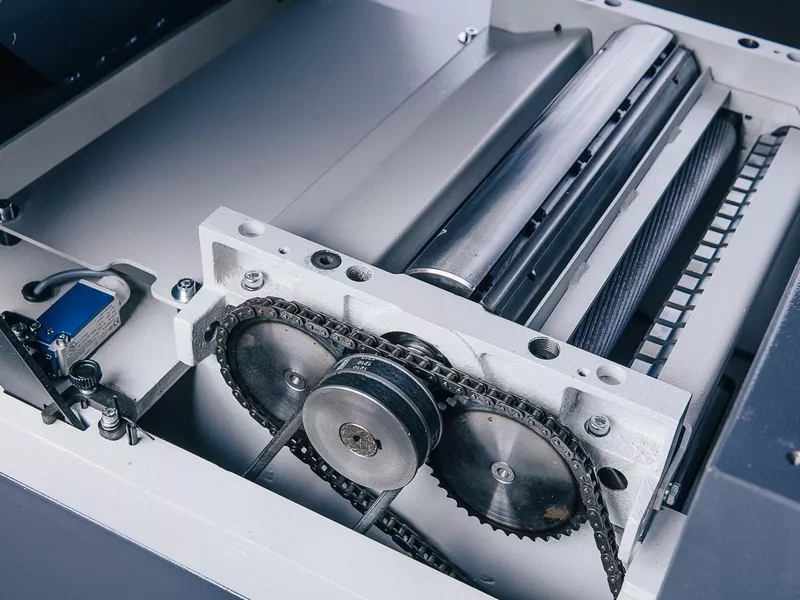

	НОЖОВИЙ ВАЛ 4-ножовий вал Ø 125 мм забезпечує відмінні результати стругання. Привід ножового вала від потужного двигуна 7,5 кВт за допомогою 2-х клинових ременів.

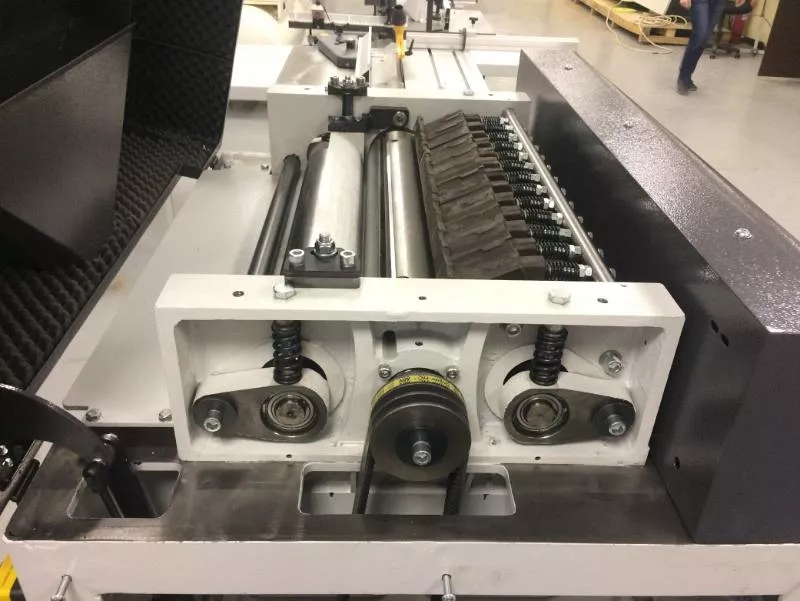

	КРІПЛЕННЯ НОЖОВОГО ВАЛА Знаходиться в литому чавунному корпусі, в якому всі отвори посадки автоматично обробляються на фрезерному центрі з ЧПУ за один установ. Цим забезпечується відсутність найменших вібрацій і досягаються чудові результати рейсмусування.

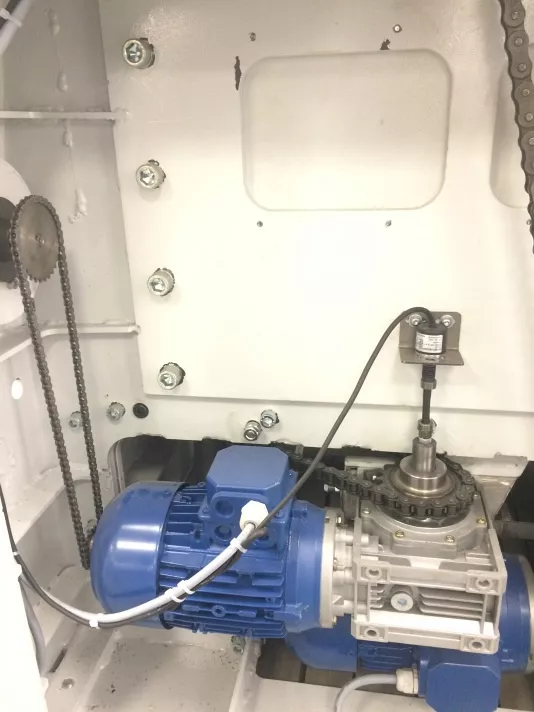

	СИСТЕМА ПОДАЧІ Привід верхніх роликів і приводних роликів у столі здійснюється від окремого двигуна потужністю 1,5 кВт через редуктор за допомогою ланцюга.

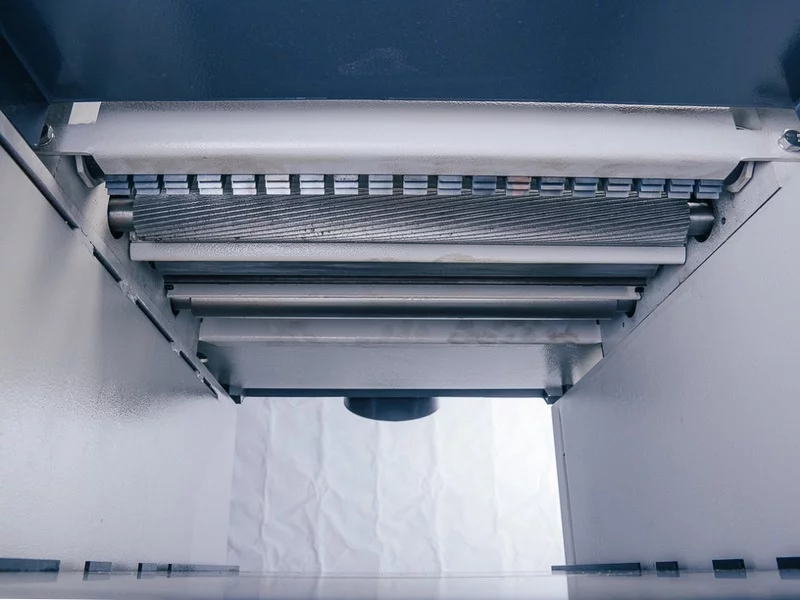

	ВАЛЬЦІ ПОДАЧІ Подача заготовки за допомогою суцільного рифленого вала з косими насічками. Кігтевий захист запобігає викиду заготовки. Приймаючий валець металевий гладкий. Від налипання стружки закритий кожухом

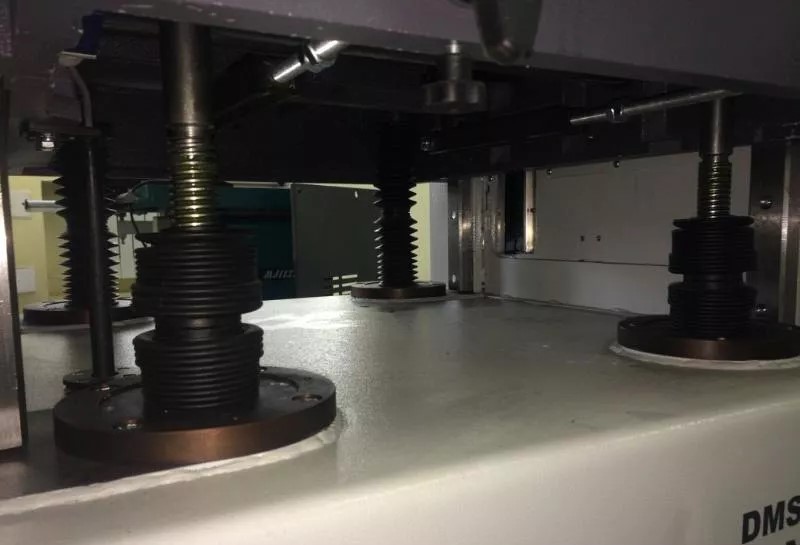

	ОПОРИ СТОЛУ Робочий стіл надійно зафіксований на 4-х гвинтових опорах, що забезпечують паралельність та виключають перекіс столу. Від потрапляння пилу та бруду опори захищені кожухами.

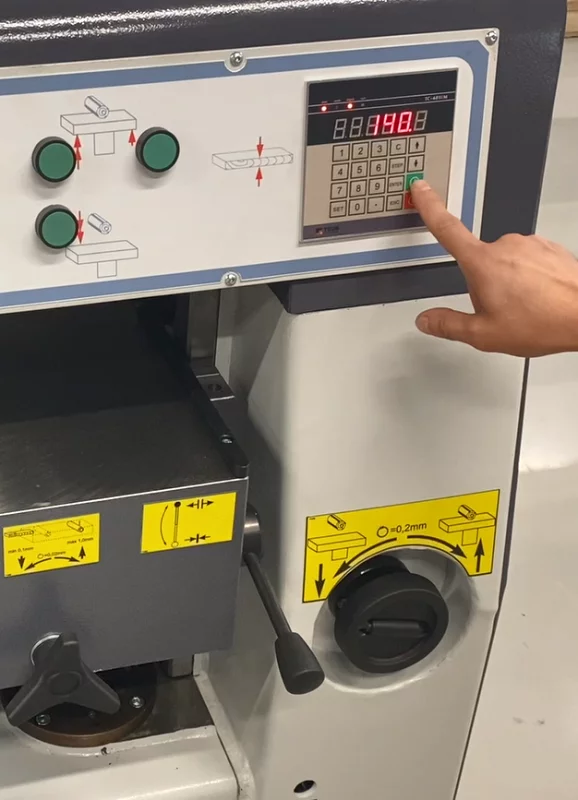

	ПІДЙОМ СТОЛУ Переміщення столу на потрібну висоту здійснюється шляхом введення необхідних значень. Значення відображається на електронному дисплеї. Після введення значення стіл автоматично переміщується на потрібну висоту. Підйом/опускання столу може здійснюватися за допомогою маховика, розташованого на передній панелі. Точність позиціонування 0,1 мм. Жорстка фіксація столу за допомогою важеля унеможливлює його зміщення. Переміщення столу здійснюється від окремого двигуна 0,75 кВт. Положення столу дублюється на міліметровій лінійці на прапорець.

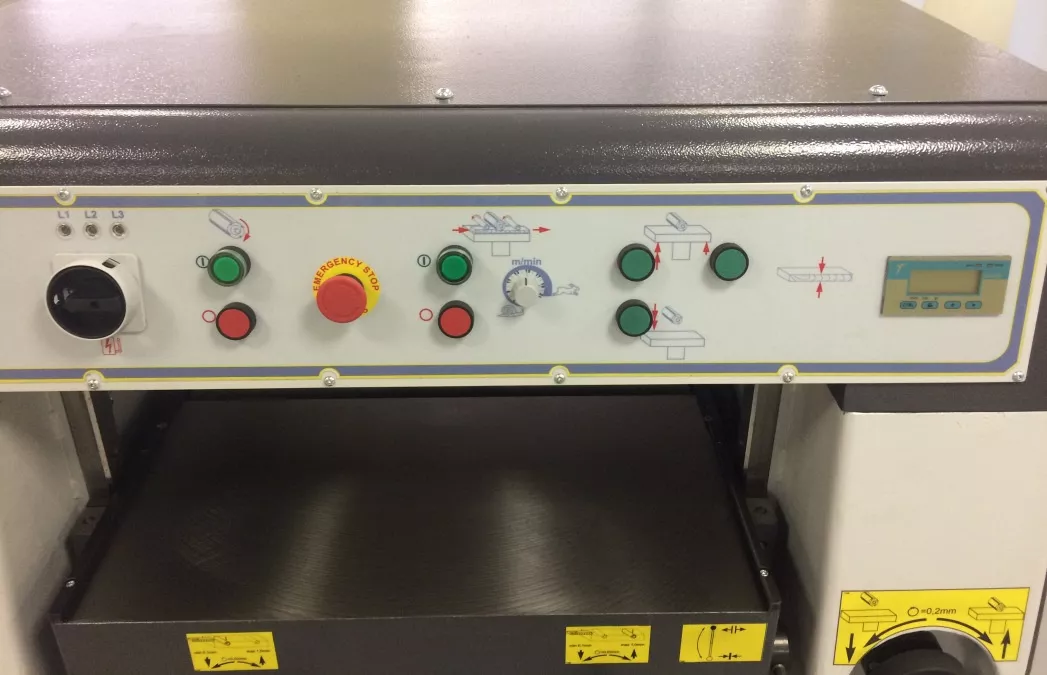

	ПУЛЬТ КЕРУВАННЯ Зручний пульт керування з кнопками увімкнення і вимкнення, кнопкою аварійної зупинки та перемикачем швидкості подачі. Легкий та зручний доступ до електрокомпонентів верстата, розташованих на панелі керування.

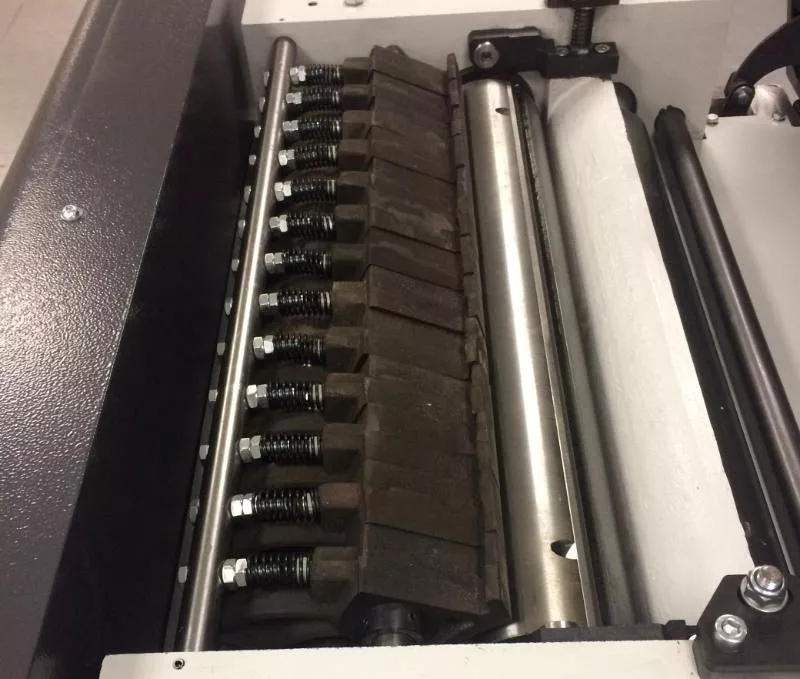

	СЕКЦІЙНІ ПРИТИСКИ Перед ножовим валом заготовку притискають до столу пружні секційні незалежні притиски. Встановлені вони після секційного подаючого валу і можуть налаштовуватися на різне зусилля, залежно від оброблюваного матеріалу. Завдяки цьому забезпечується висока якість обробки.

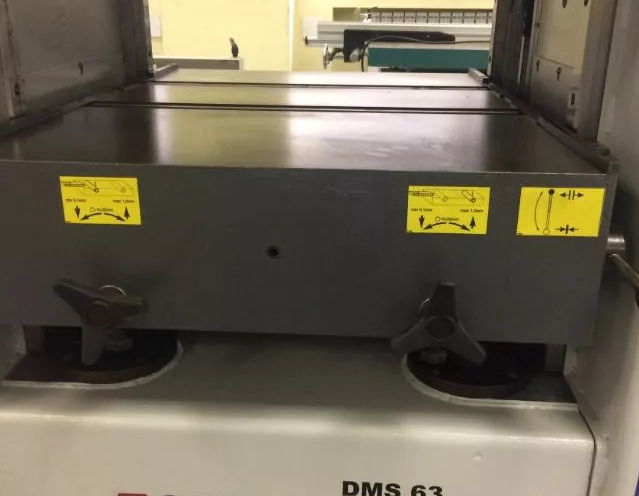

	РОЛИКИ У СТОЛІ Привідні ролики в столі мають зручне налаштування вильоту за висотою від 0,1 мм до 1 мм, що дозволяє налаштувати верстат під обробку будь-якого матеріалу. Привід вальців від двигуна подачі за допомогою ланцюга.

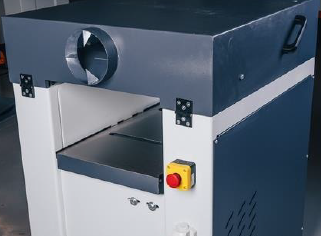

	АСПІРАЦІЯ На задній частині верстата розташований патрубок під аспірацію Ø 160 мм та аварійний вимикач.

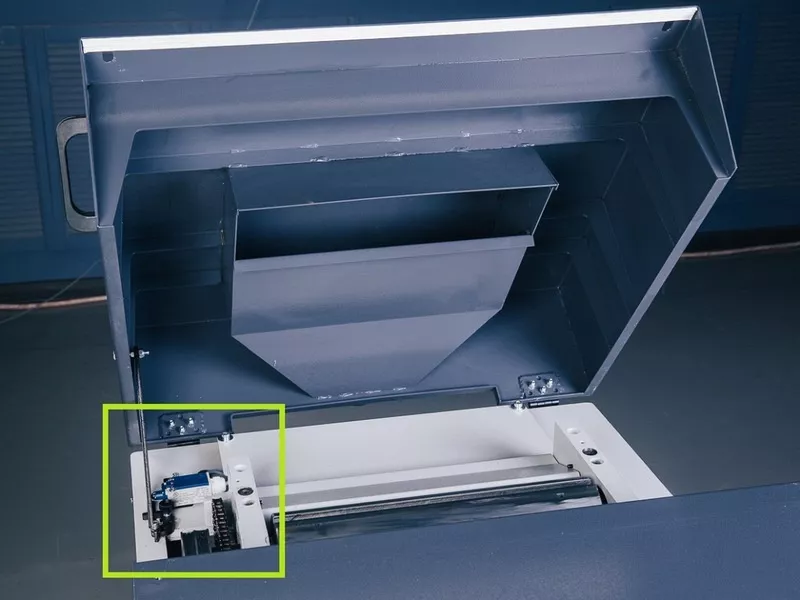

	СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам СЄ. При відкритій кришці спрацьовує кінцевий вимикач та блокує можливість увімкнення верстата. При піднятій кришці спеціальний пружний стопор блокує закриття кришки, що зручно при обслуговуванні верстата, наприклад, при заміні ножів.
	СПІРАЛЬНИЙ НОЖОВИЙ ВАЛ (ОПЦІЯ!!!) Має 3 ряди твердосплавних пластин по 34 шт у кожному. Ножові пластини розташовані по спіралі та повернуті. Це забезпечує плавний вхід ножів у заготовку та виключає її підриви, що підвищує якість обробленої поверхні.

Часті запитання

Більше про конструкцію та роботу рейсмусових верстатів - у відповідях на часті запитання.

Що таке електронний індикатор висоти столу в рейсмусовому верстаті і яка його функція?

Це цифровий дисплей, який показує точну висоту підйому столу (а отже — товщину деталі). Завдяки електронному індикатору висоти столу оператор може виставити потрібну товщину з точністю до десятих міліметра — без ручного вимірювання або пробних проходів.

Для чого потрібен окремий двигун підйому столу рейсмусового верстата?

У промислових верстатах стіл важкий і має чотири гвинтові опори. Електродвигун забезпечує рівномірний, синхронний підйом і дозволяє регулювати товщину швидко й точно, зменшуючи фізичне навантаження на оператора.

Що таке секційні притискні валики рейсмусового верстата?

Це невеликі, незалежно підпружинені сегменти (секції), які рухаються вертикально окремо від сусідніх, тиснучи на різні частини заготовки. Це запобігає перекосам і дозволяє рівномірно подавати нерівні заготовки, навіть якщо вони мають різну висоту по ширині.

Навіщо потрібне електронне гальмо ножового вала?

Електронне гальмо ножового вала підвищує безпеку і скорочує час між циклами. Дозволяє зупинити вал за 5-10 секунд після вимкнення, тоді як без гальма після зупинки двигуна вал обертається ще 1-2 хвилини.

Що таке кігтевий захист і яка його функція в рейсмусовому верстаті?

Кігтевий захист - це ряд сталевих зубців перед ножовим валом, які не дозволяють заготовці викинутися назад. Вони спрацьовують як односторонній замок — пропускають заготовку вперед, але блокують її зворотний рух.
