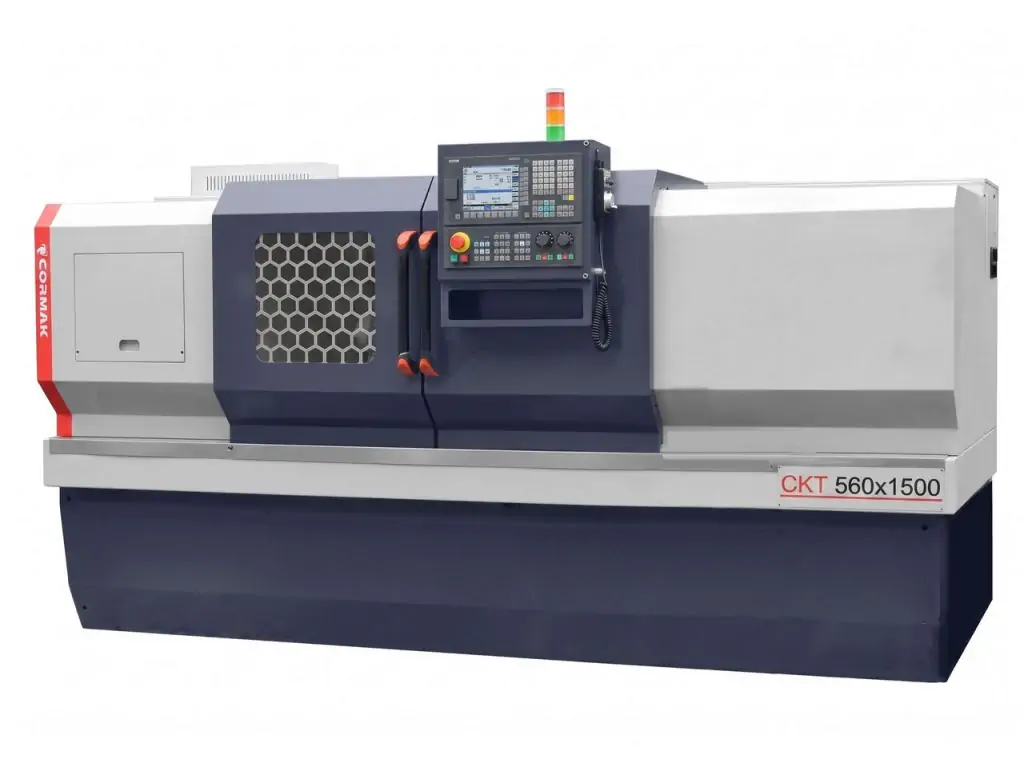

Токарный станок с ЧПУ Cormak 560x1500

Токарный станок с ЧПУ Cormak 560x1500

Токарный станок с ЧПУ Cormak 560x1500 — профессиональное металлообрабатывающее оборудование для точной и стабильной обработки металлических заготовок. Станок предназначен для выполнения широкого спектра токарных операций в единичном, мелкосерийном и серийном производстве. Модель оснащается системой числового программного управления Siemens Sinumerik 808D, сервоприводами Siemens и жесткой конструкцией, обеспечивающей стабильность во время обработки.

Cormak 560x1500 с ЧПУ имеет максимальный диаметр точения над станиной 560 мм, диаметр точения над суппортом 340 мм и максимальную длину обрабатываемой детали 1500 мм. Ширина станины 430 мм и масса оборудования 3600 кг обеспечивают необходимую жесткость конструкции при выполнении токарных работ.

Преимущества токарного станка Cormak 560x1500 с ЧПУ

• Система ЧПУ Siemens Sinumerik 808D обеспечивает управление технологическим процессом обработки.
• Сервоприводы Siemens обеспечивают плавное перемещение и точное позиционирование.
• Максимальный диаметр точения 560 мм позволяет работать с крупными металлическими заготовками.
• Максимальная длина обработки 1500 мм позволяет изготавливать и обрабатывать длинномерные детали.
• Ширина станины 430 мм обеспечивает необходимую жесткость конструкции.
• Отверстие шпинделя 75 мм с возможностью комплектации вариантом на 90 мм.
• Частота вращения шпинделя 100–800 об/мин подходит для различных операций точения.
• 8-позиционная револьверная головка позволяет быстро менять режущий инструмент.
• Автоматическая система смазки снижает износ направляющих и механизмов.
• Система охлаждения обеспечивает необходимые условия при интенсивной обработке металла.
• Галогенное освещение 24 В улучшает видимость рабочей зоны.

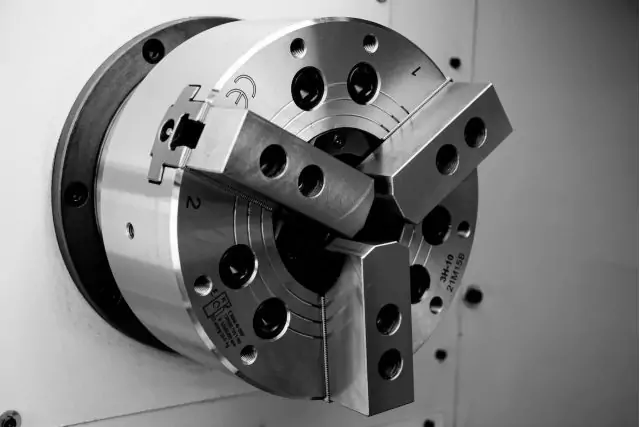

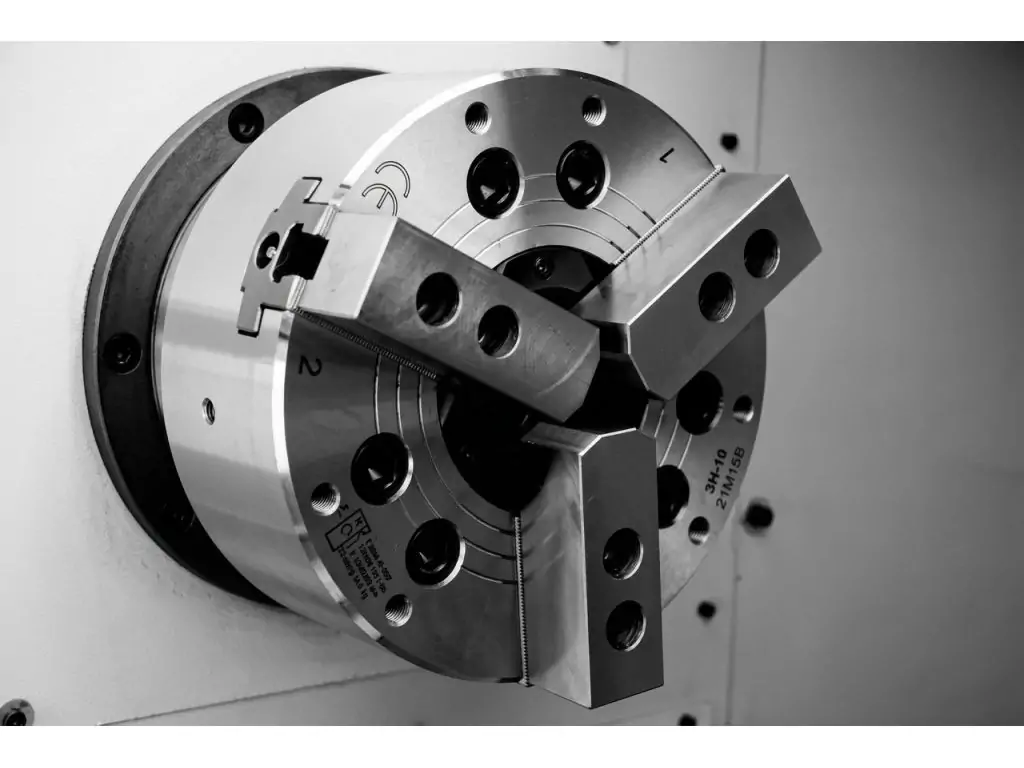

• Ручной трехкулачковый патрон обеспечивает надежную фиксацию заготовки.

Конструкция и оснащение Cormak 560x1500

Токарный станок по металлу Cormak 560x1500 рассчитан на эксплуатацию в производственных условиях. Массивная конструкция и ширина станины 430 мм обеспечивают необходимую жесткость во время обработки металлических деталей. Масса станка составляет 3600 кг, что способствует стабильности оборудования при выполнении точных токарных операций.

Шпиндель имеет посадку A2-11 и отверстие 75 мм. Предусмотрен вариант с отверстием 90 мм. Диапазон частоты вращения шпинделя составляет 100–800 об/мин. Основной двигатель мощностью 11 кВт обеспечивает необходимую производительность оборудования.

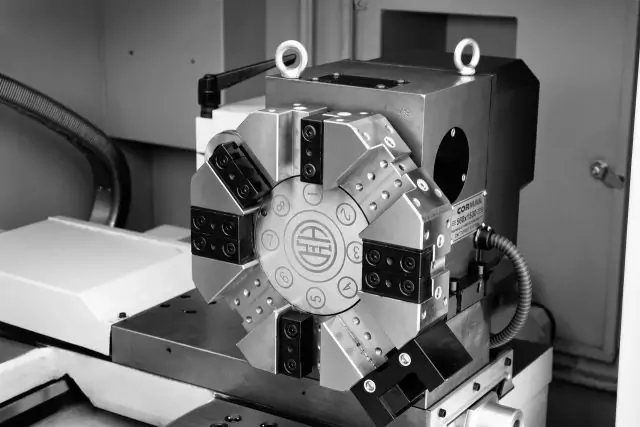

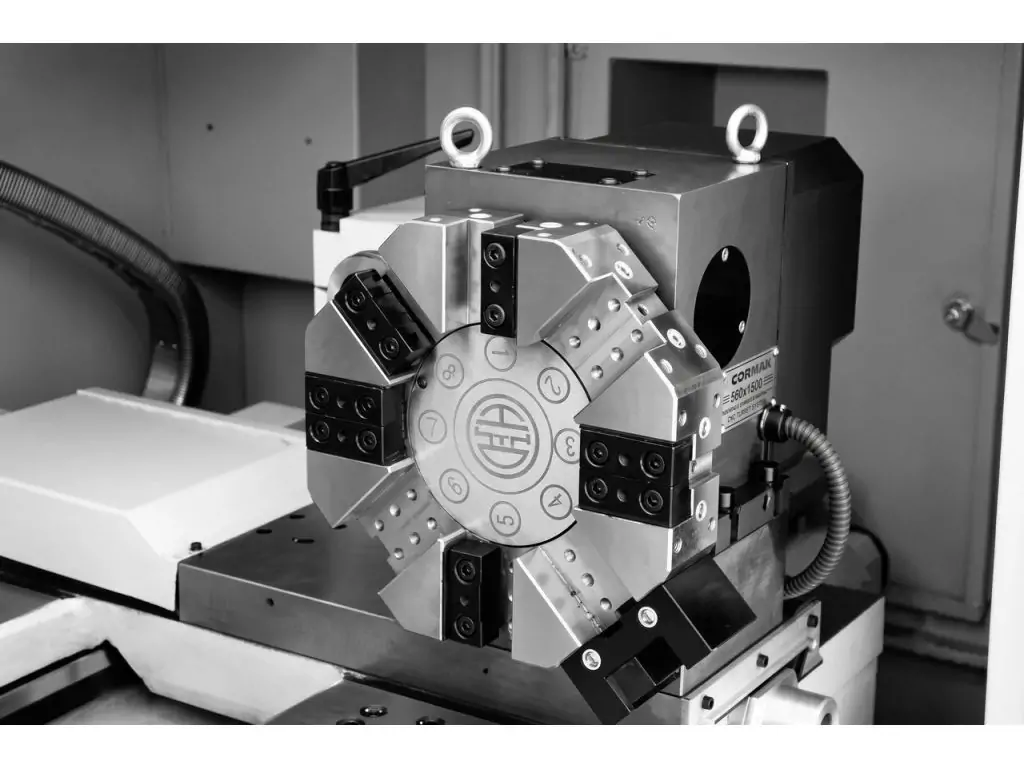

Для установки режущего инструмента используется 8-позиционная револьверная головка. Размер используемого инструмента составляет 25×25 мм. Такое оснащение позволяет сократить время смены инструмента и повысить эффективность обработки.

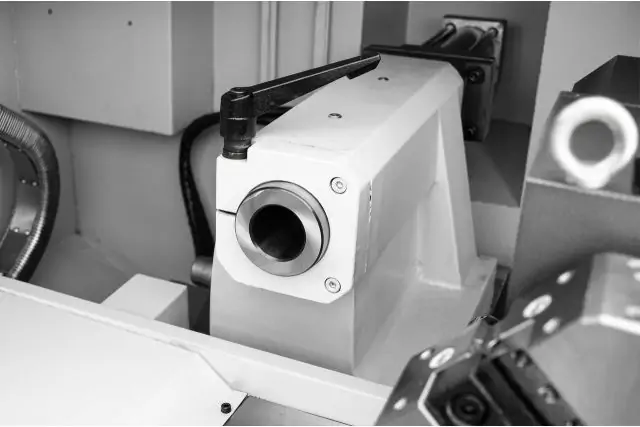

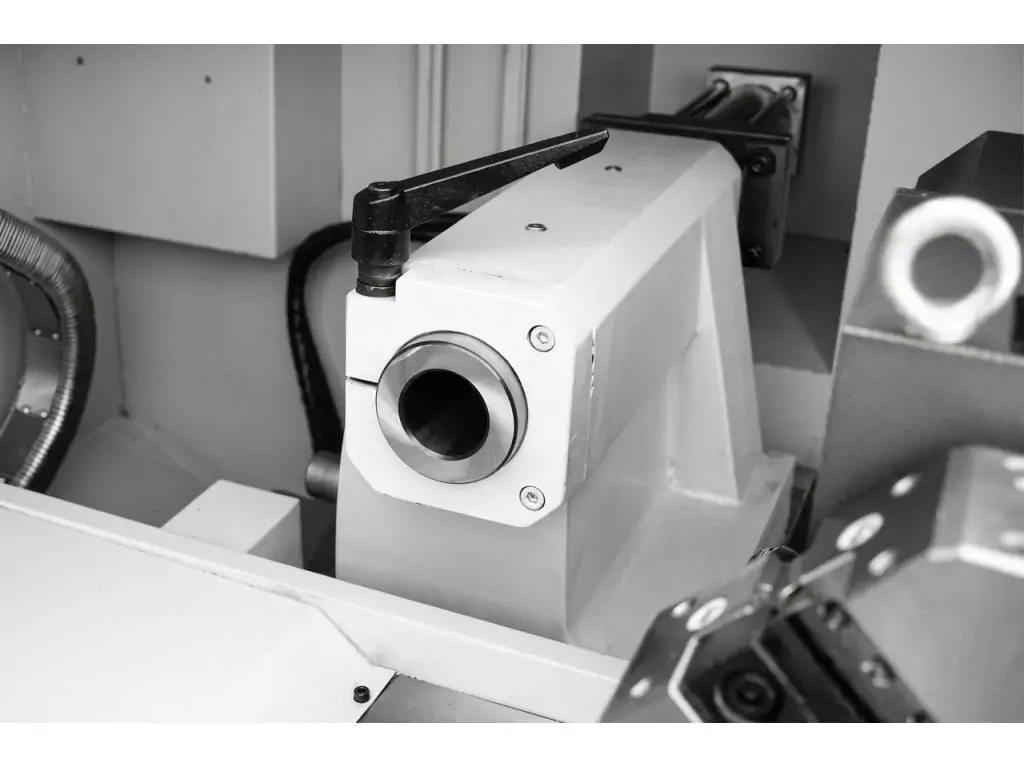

Задняя бабка оснащена центром МТ5 и имеет максимальный ход 150 мм. Она предназначена для поддержки длинных заготовок во время токарной обработки.

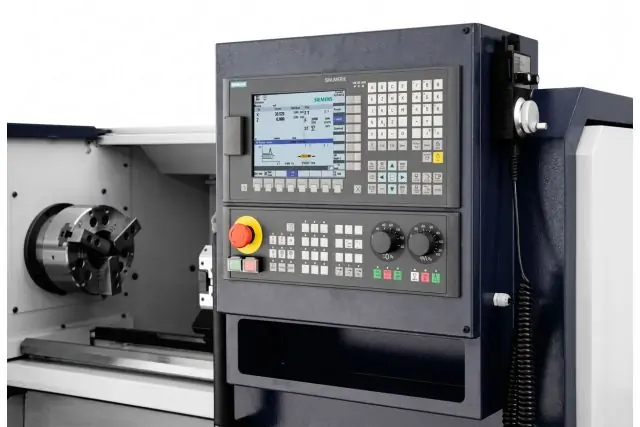

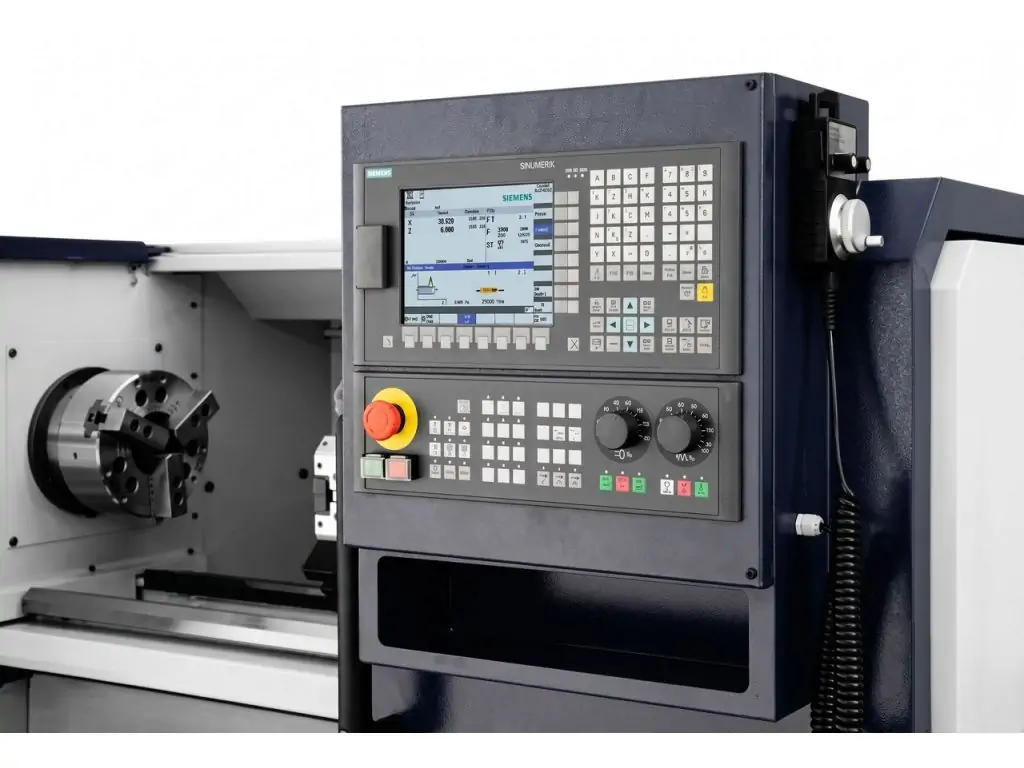

Система ЧПУ Siemens Sinumerik 808D

Siemens Sinumerik 808D — система числового программного управления для токарных и фрезерных станков. Она обеспечивает управление рабочими перемещениями оборудования и позволяет выполнять запрограммированные технологические операции.

Система ЧПУ используется для выполнения таких операций, как торцевое точение, цилиндрическое и коническое точение, нарезание резьбы, сверление, врезное точение и контурная обработка. Использование технологических циклов позволяет задавать основные параметры обработки без необходимости вручную формировать каждую отдельную траекторию.

Для данной модели также доступны варианты комплектации другими системами управления, включая Siemens Sinumerik 828D, Fanuc Oi-TF и GSK. Конкретная система зависит от выбранной конфигурации оборудования.

Возможности токарной обработки

Cormak 560x1500 с ЧПУ подходит для обработки различных металлических деталей. Станок позволяет выполнять наружное и внутреннее точение, обработку торцов, нарезание резьбы, формирование конусов, канавок и контуров.

Числовое программное управление позволяет задавать последовательность операций и основные технологические параметры. Это особенно удобно при изготовлении партий деталей с одинаковыми геометрическими характеристиками, поскольку запрограммированный цикл может использоваться повторно.

Стандартная комплектация

• система управления Siemens Sinumerik 808D;
• сервоприводы Siemens;
• ручной трехкулачковый токарный патрон;
• 8-позиционная револьверная головка;
• комплект мягких кулачков;
• ручная задняя бабка;
• система охлаждения;
• автоматическая система смазки шестерен и направляющих;
• галогенное освещение 24 В;
• инструкция пользователя на польском языке;
• декларация ЕС.

Дополнительное оборудование

Функциональность токарного станка Cormak 560x1500 с ЧПУ может быть расширена с помощью дополнительного оснащения:

• система управления Siemens Sinumerik 828D;
• система управления Fanuc Oi-TF;
• система управления GSK;
• подвижный люнет;
• гидравлический патрон;
• гидравлическая задняя бабка;
• неподвижный люнет;
• щуп для инструмента;
• конвейер для стружки;
• дополнительные мягкие кулачки;
• жесткие кулачки;
• держатели инструмента;
• захват для обрабатываемых деталей;
• подающее устройство для прутка;
• программное обеспечение CAD/CAM.

Технические характеристики Cormak 560x1500

Применение токарного станка с ЧПУ Cormak 560x1500

Токарный станок с ЧПУ по металлу Cormak 560x1500 предназначен для использования на предприятиях машиностроительной, автомобильной, металлообрабатывающей и инструментальной промышленности. Оборудование подходит для изготовления валов, втулок, фланцев, осей, резьбовых деталей и других металлических компонентов.

Модель может использоваться для единичного изготовления деталей, мелкосерийного и серийного производства. Система ЧПУ обеспечивает повторяемость заданных операций и позволяет оптимизировать производственный цикл.

Почему стоит купить Cormak 560x1500 с ЧПУ

Cormak 560x1500 сочетает жесткую конструкцию, мощность 11 кВт и систему числового программного управления с широкими возможностями токарной обработки. Диаметр точения до 560 мм, максимальная длина обработки 1500 мм, шпиндель с отверстием 75 мм и 8-позиционная револьверная головка позволяют использовать оборудование для выполнения различных металлообрабатывающих задач.

Купить токарный станок Cormak 560x1500 с ЧПУ можно для оснащения производственного участка, металлообрабатывающего предприятия или машиностроительного цеха. Возможность дополнительной комплектации системами Siemens Sinumerik 828D, Fanuc Oi-TF и другим оснащением позволяет адаптировать станок под конкретные производственные процессы.

FAQ

Какой максимальный диаметр точения у Cormak 560x1500?

Максимальный диаметр точения над станиной составляет 560 мм, над суппортом — 340 мм.

Какую длину детали можно обрабатывать?

Максимальная длина обрабатываемой детали составляет 1500 мм.

Какая система ЧПУ используется?

В стандартной комплектации используется Siemens Sinumerik 808D. Также доступны варианты с Siemens Sinumerik 828D, Fanuc Oi-TF и GSK.

Какая мощность двигателя станка?

Мощность основного двигателя составляет 11 кВт.

Какой диаметр отверстия шпинделя?

Стандартный диаметр отверстия шпинделя составляет 75 мм. Также предусмотрен вариант с отверстием 90 мм.
