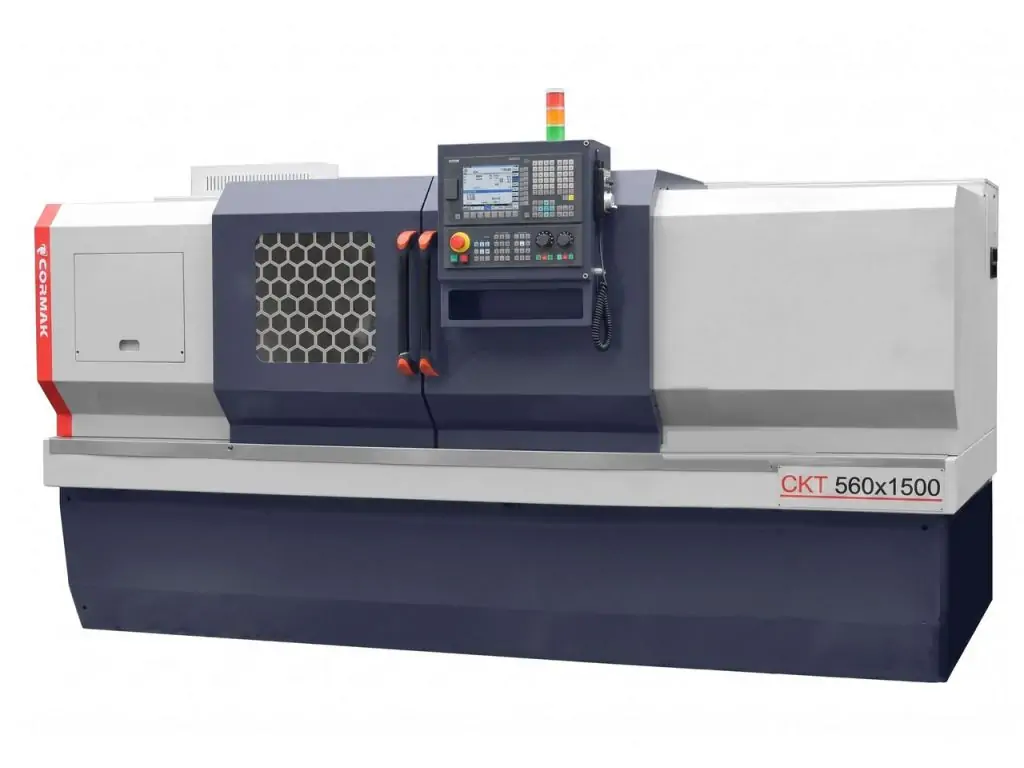

Токарний верстат з ЧПУ Cormak 560x1500

Токарний верстат з ЧПК Cormak 560x1500

Токарний верстат з ЧПК Cormak 560x1500 — професійне металообробне обладнання для точіння заготовок із високою точністю та стабільністю результату. Верстат призначений для виконання широкого спектра токарних операцій у серійному, дрібносерійному та одиничному виробництві. Модель оснащується системою числового програмного керування Siemens Sinumerik 808D, сервоприводами Siemens та жорсткою конструкцією, що забезпечує надійну роботу під час обробки металевих деталей.

Cormak 560x1500 з ЧПК має максимальний діаметр точіння над станиною 560 мм, діаметр точіння над супортом 340 мм та максимальну довжину оброблюваної заготовки 1500 мм. Ширина станини 430 мм і маса верстата 3600 кг забезпечують необхідну жорсткість конструкції та стабільність під час роботи.

Переваги токарного верстата Cormak 560x1500 з ЧПК

• Числове програмне керування Siemens Sinumerik 808D для точного контролю процесу обробки.
• Сервоприводи Siemens забезпечують плавне переміщення та точне позиціонування робочих органів.
• Діаметр точіння над станиною 560 мм дозволяє працювати з великогабаритними заготовками.
• Максимальна довжина обробки 1500 мм розширює можливості верстата під час виготовлення довгих деталей.
• Ширина станини 430 мм сприяє підвищенню жорсткості та зменшенню впливу вібрацій.
• Шпиндель з отвором 75 мм, з можливістю встановлення варіанта з отвором 90 мм.
• Діапазон частоти обертання шпинделя 100–800 об/хв підходить для виконання різних токарних операцій.
• 8-позиційна револьверна інструментальна головка забезпечує швидку зміну інструменту.
• Автоматична система змащування сприяє зниженню зносу напрямних і механізмів.
• Система охолодження допомагає підтримувати необхідні умови під час інтенсивної металообробки.
• Галогенне освітлення 24 В покращує огляд робочої зони.

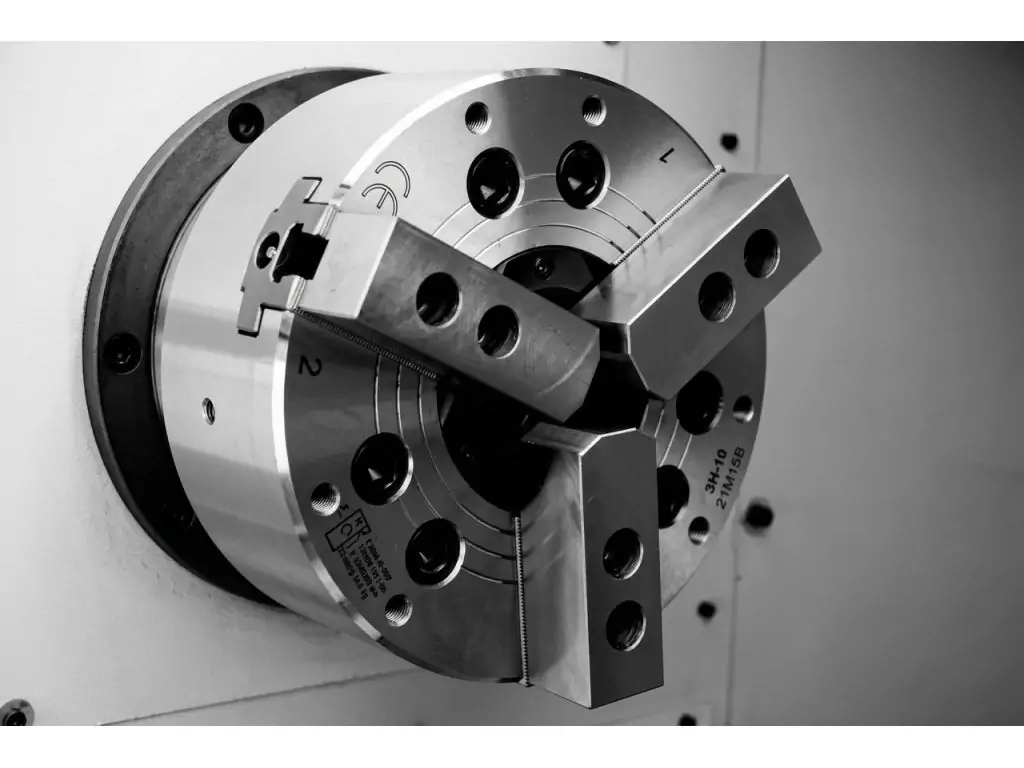

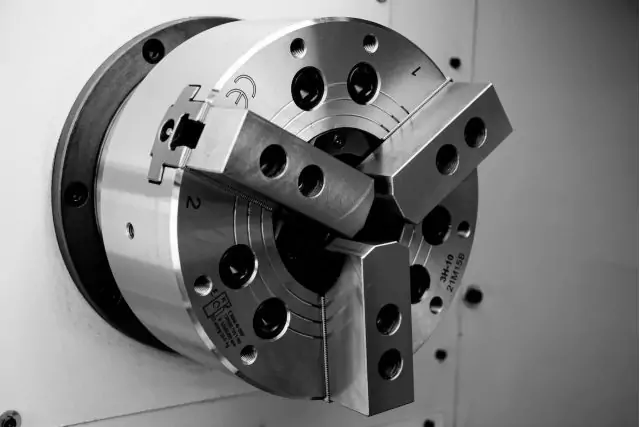

• Ручний трикулачковий патрон забезпечує надійне закріплення заготовки.

Конструкція та оснащення Cormak 560x1500

Токарний верстат по металу Cormak 560x1500 розрахований на експлуатацію у виробничих умовах та має масивну конструкцію. Станина шириною 430 мм забезпечує необхідну жорсткість під час обробки металевих заготовок. Вага обладнання становить 3600 кг, що сприяє стабільності верстата під час виконання точних токарних операцій.

Шпиндель має посадку A2-11 та отвір 75 мм. За потреби передбачений варіант шпинделя з отвором 90 мм. Діапазон частоти обертання становить 100–800 об/хв. Основний двигун потужністю 11 кВт забезпечує необхідний ресурс для виконання металообробних операцій.

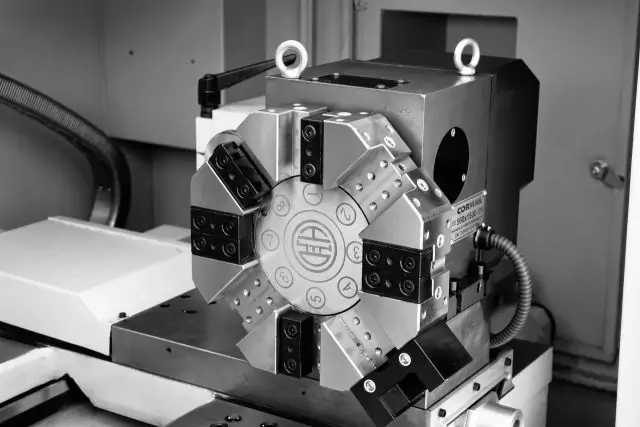

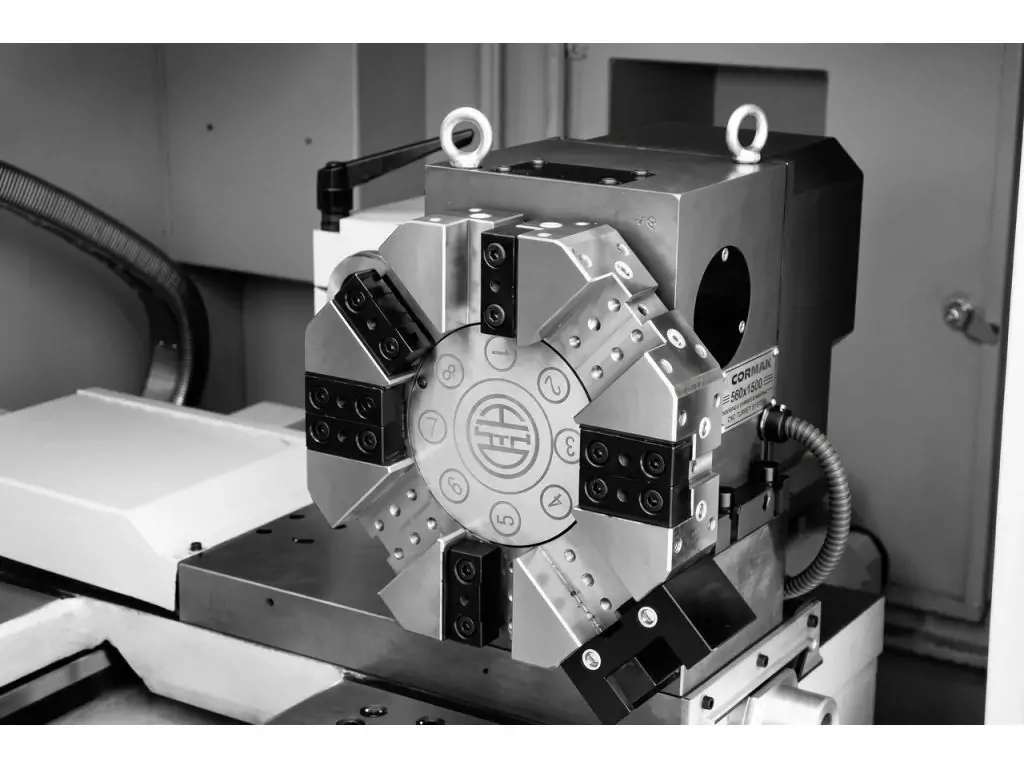

Для встановлення різального інструменту передбачена 8-позиційна револьверна головка. Використовуються інструменти розміром 25×25 мм. Таке оснащення дозволяє скоротити час між окремими операціями та підвищити продуктивність роботи.

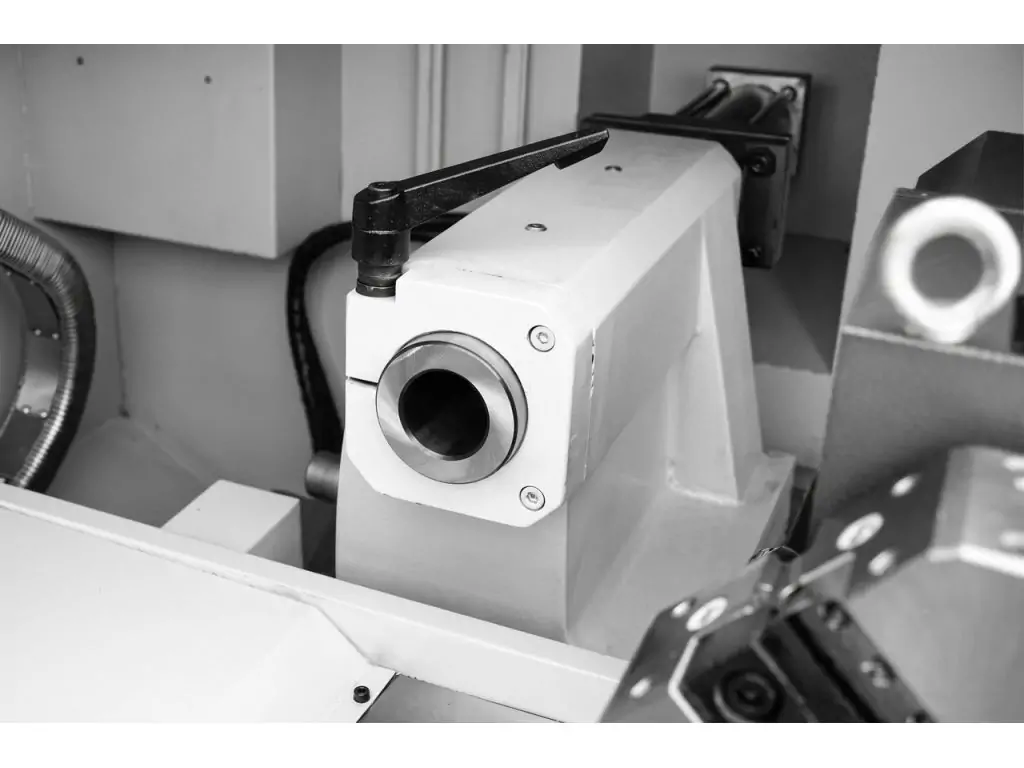

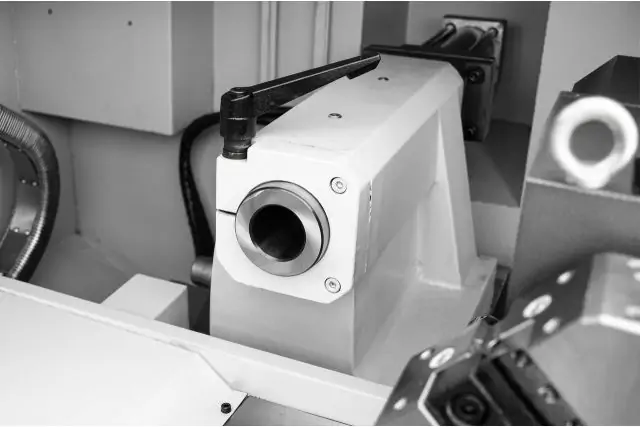

Задня бабка оснащена центром МТ5 та має максимальний хід 150 мм. Вона використовується для підтримки довгих заготовок під час токарної обробки.

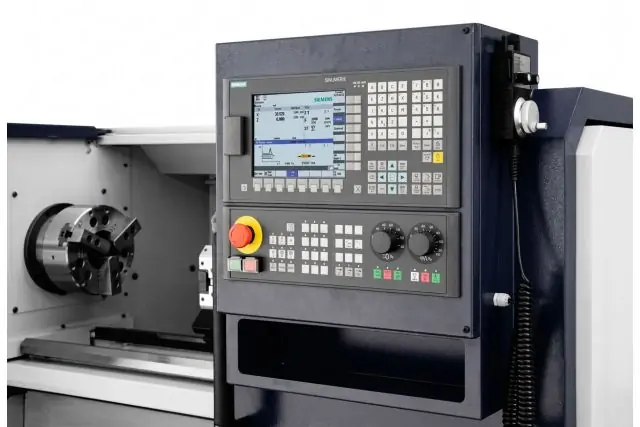

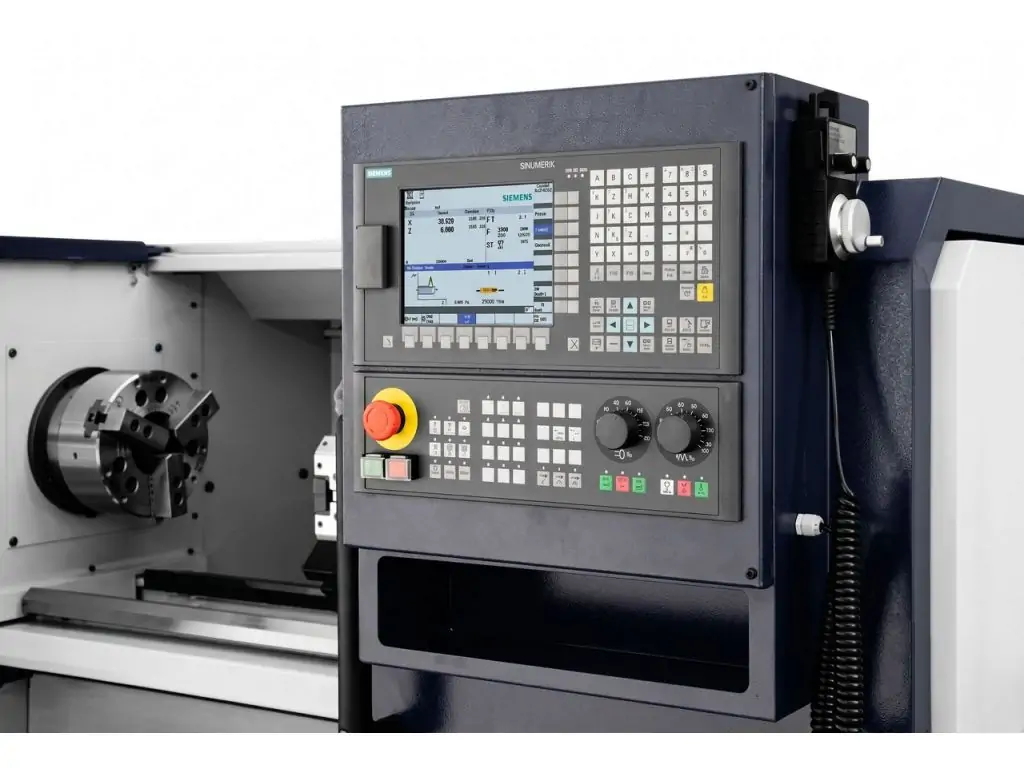

Система ЧПК Siemens Sinumerik 808D

Siemens Sinumerik 808D — система числового програмного керування, призначена для роботи з токарними верстатами. Вона забезпечує керування основними переміщеннями верстата та дозволяє виконувати запрограмовані технологічні операції з необхідною точністю.

Керування ЧПК спрощує виконання таких операцій, як торцеве точіння, циліндричне та конічне точіння, нарізання різьби, свердління, врізне різання та контурна обробка. Для технологічних циклів достатньо задати відповідні параметри, що спрощує підготовку верстата до роботи.

Для моделі також передбачена можливість комплектації іншими системами керування, зокрема Siemens Sinumerik 828D, Fanuc Oi-TF та GSK. Конкретна конфігурація залежить від обраного оснащення.

Можливості токарної обробки

Cormak 560x1500 може використовуватися для виготовлення та обробки різноманітних металевих деталей. Верстат підходить для виконання зовнішнього та внутрішнього точіння, обробки торців, нарізання різьби, формування конусів, канавок і контурів.

Завдяки ЧПК оператор може задавати послідовність обробки та основні технологічні параметри. Це особливо актуально для підприємств, де необхідно регулярно виготовляти партії однакових деталей із повторюваними геометричними параметрами.

Стандартна комплектація

• система керування Siemens Sinumerik 808D;
• сервоприводи Siemens;
• ручний трикулачковий токарний патрон;
• 8-позиційна револьверна головка;
• комплект м'яких кулачків;
• ручна задня бабка;
• система охолодження;
• автоматична система змащування шестерень та напрямних;
• галогенне освітлення 24 В;
• інструкція користувача польською мовою;
• декларація ЄС.

Додаткове обладнання

Для розширення функціональності токарного верстата Cormak 560x1500 з ЧПК доступний широкий вибір додаткового оснащення:

• система керування Siemens Sinumerik 828D;
• система керування Fanuc Oi-TF;
• система керування GSK;
• рухомий люнет;
• гідравлічний патрон;
• гідравлічна задня бабка;
• нерухомий люнет;
• зонд для інструменту;
• конвеєр для стружки;
• додаткові м'які кулачки;
• тверді кулачки;
• тримачі інструменту;
• захоплювач для оброблюваних деталей;
• подавач прутка;
• програмне забезпечення CAD/CAM.

Технічні характеристики Cormak 560x1500

Застосування токарного верстата з ЧПК Cormak 560x1500

Токарний верстат з ЧПК по металу Cormak 560x1500 може використовуватися на підприємствах машинобудівної, автомобільної, металообробної та інструментальної галузей. Обладнання підходить для виробництва валів, втулок, фланців, осей, різьбових деталей та інших компонентів із металу.

Модель може застосовуватися як для одиничного виготовлення деталей, так і для дрібносерійного та серійного виробництва. ЧПК забезпечує повторюваність заданих операцій та дозволяє оптимізувати виробничий цикл.

Чому варто купити Cormak 560x1500 з ЧПК

Cormak 560x1500 поєднує значні можливості токарної обробки, жорстку конструкцію та сучасну систему числового програмного керування. Діаметр точіння до 560 мм, довжина обробки до 1500 мм, шпиндель з отвором 75 мм, двигун 11 кВт та 8-позиційна револьверна головка дозволяють використовувати верстат для широкого спектра металообробних завдань.

Купити токарний верстат Cormak 560x1500 з ЧПК можна для професійного оснащення виробничої дільниці, металообробного підприємства або машинобудівного цеху. Модель розрахована на стабільну експлуатацію та може комплектуватися додатковими системами керування й автоматизації відповідно до технологічних потреб підприємства.

FAQ

Який максимальний діаметр точіння має Cormak 560x1500?

Максимальний діаметр точіння над станиною становить 560 мм, а над супортом — 340 мм.

Яку довжину заготовки можна обробляти?

Максимальна довжина оброблюваної деталі становить 1500 мм.

Яка система ЧПК встановлена на верстаті?

Стандартно модель комплектується системою Siemens Sinumerik 808D. Також передбачені варіанти комплектації Siemens Sinumerik 828D, Fanuc Oi-TF та GSK.

Яка потужність двигуна?

Потужність основного двигуна становить 11 кВт.

Який отвір шпинделя?

Стандартний отвір шпинделя становить 75 мм. Доступний варіант з отвором 90 мм.
