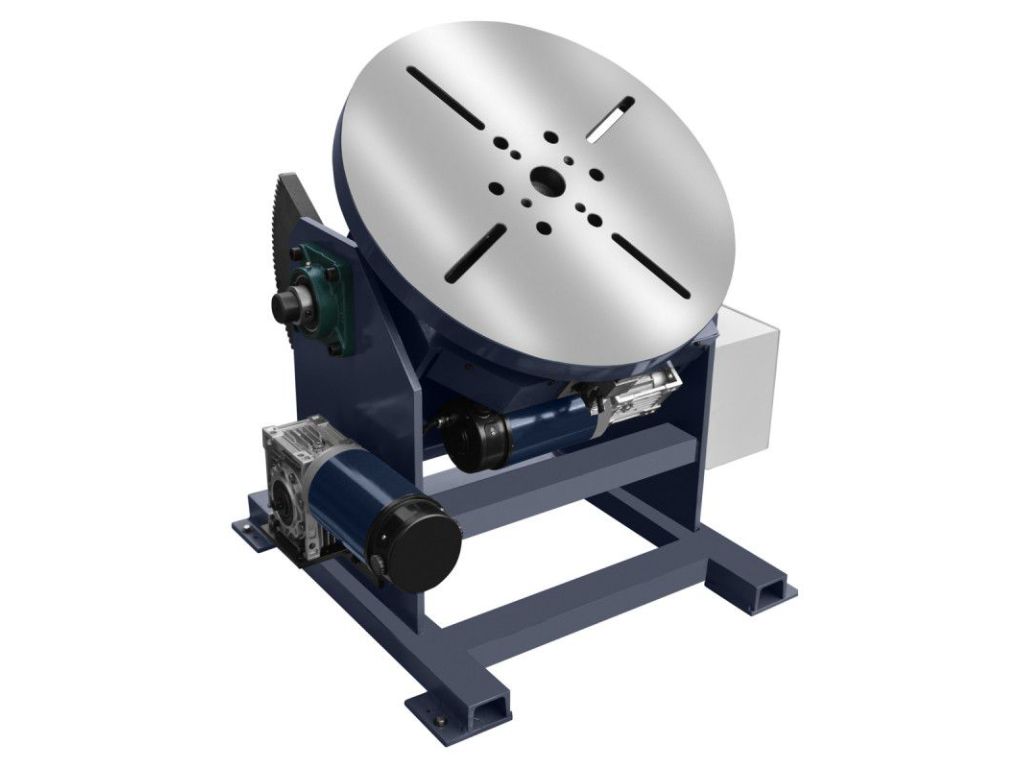

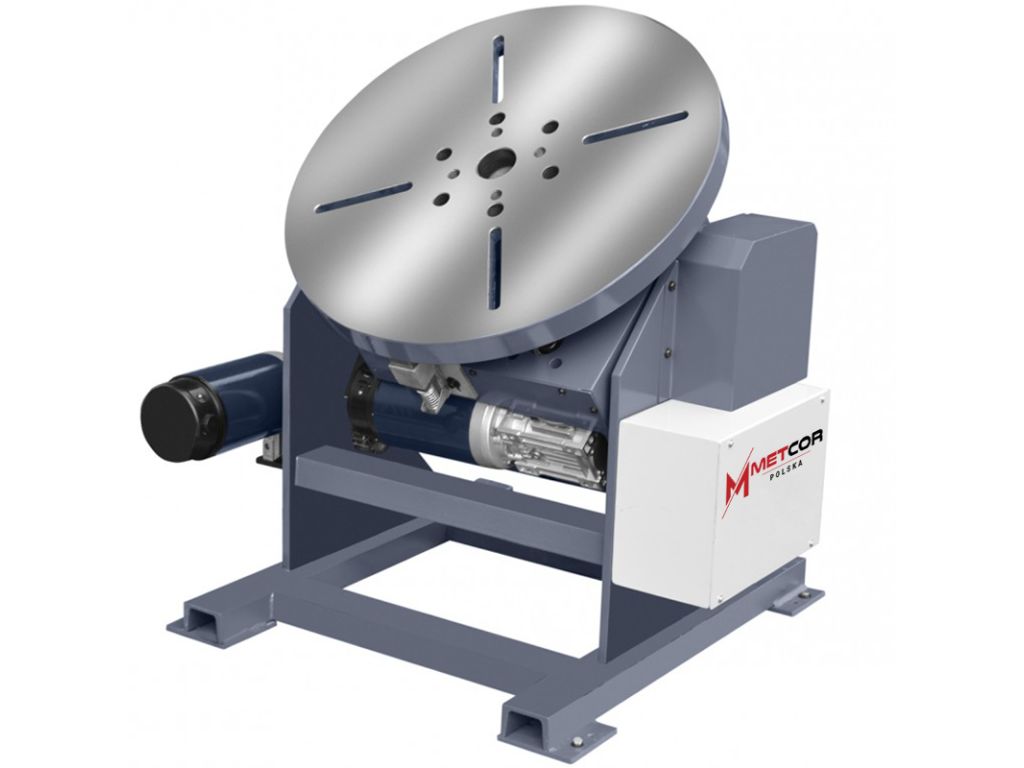

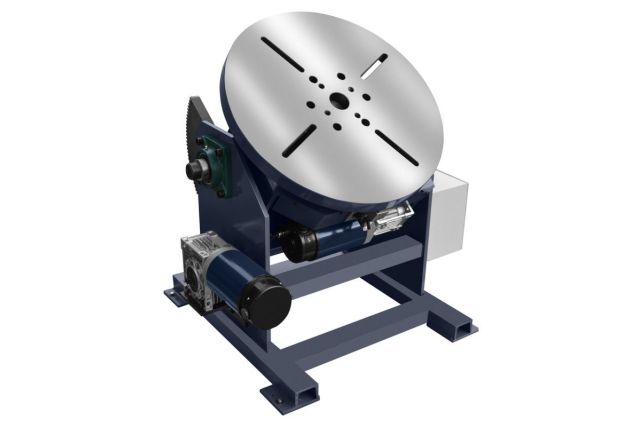

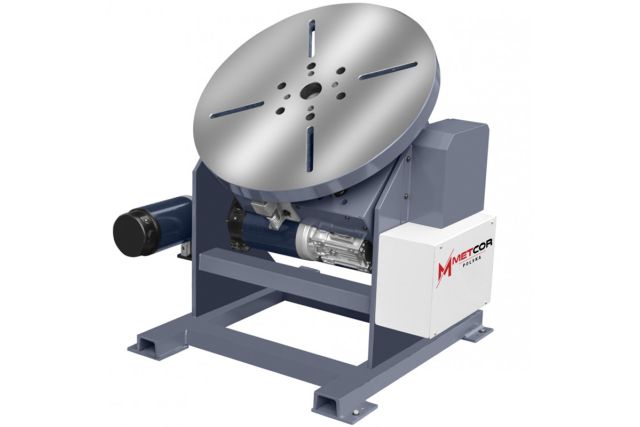

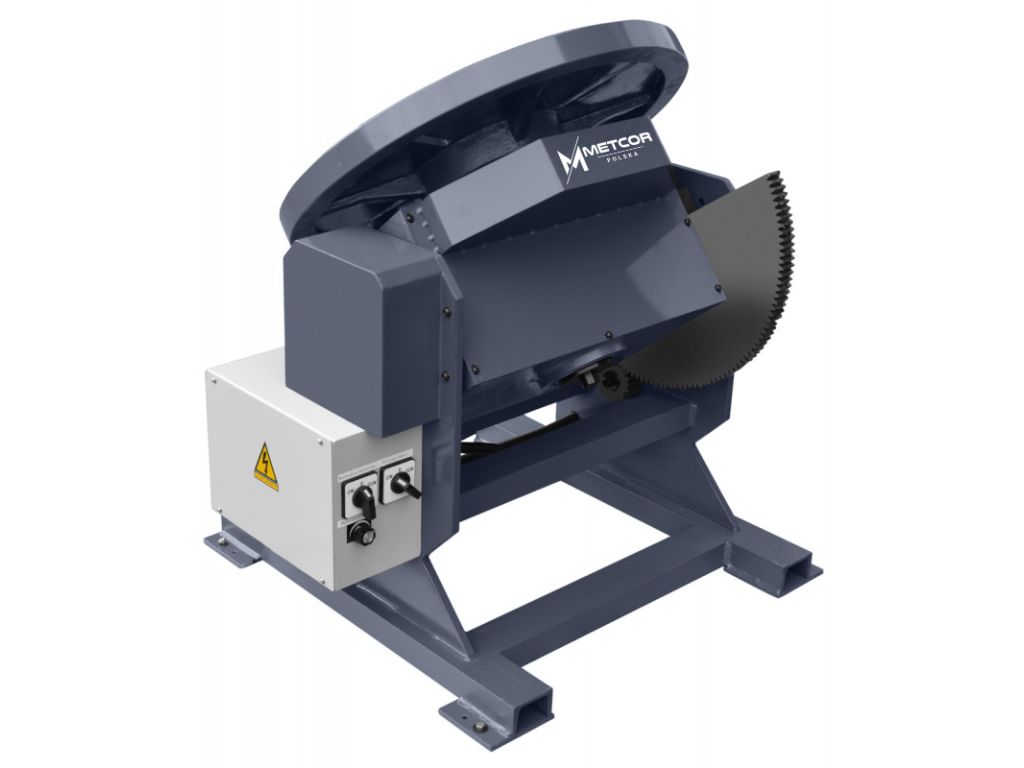

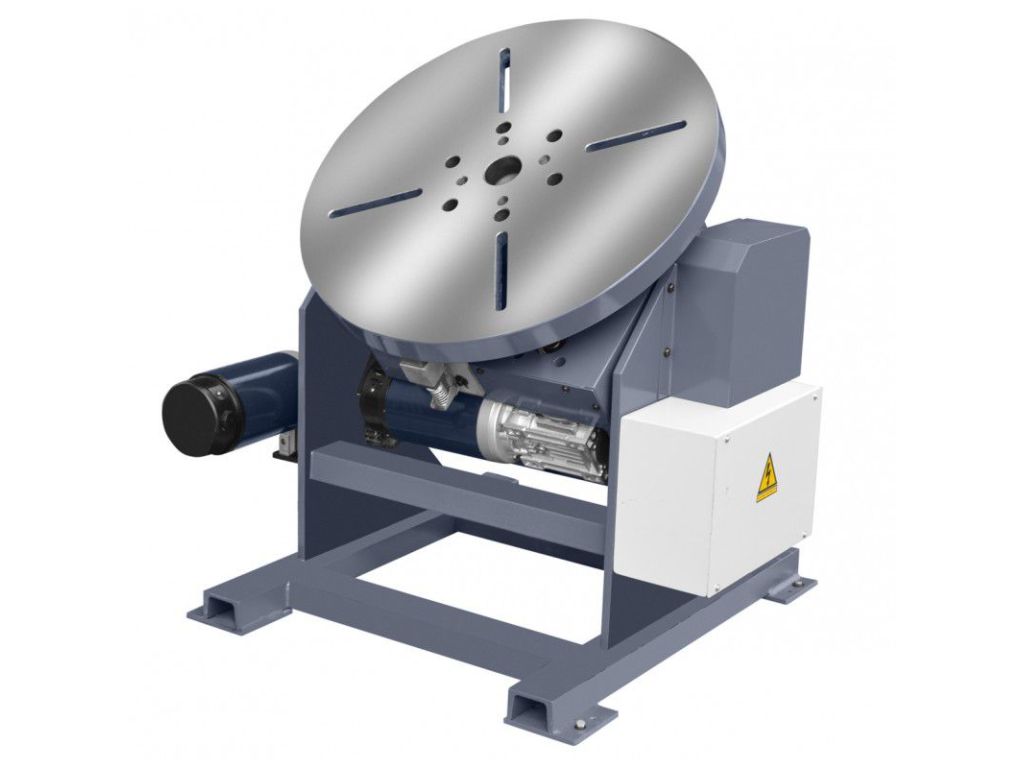

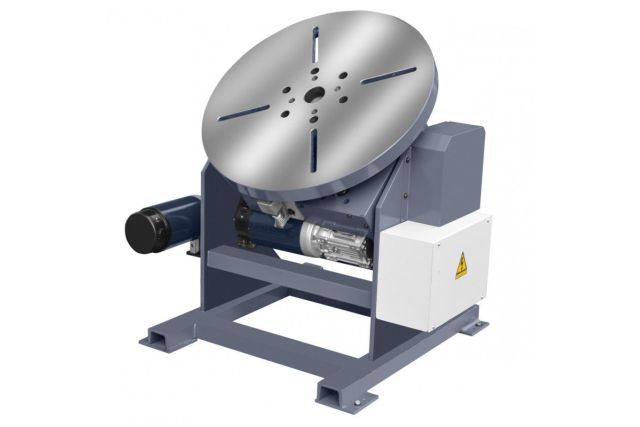

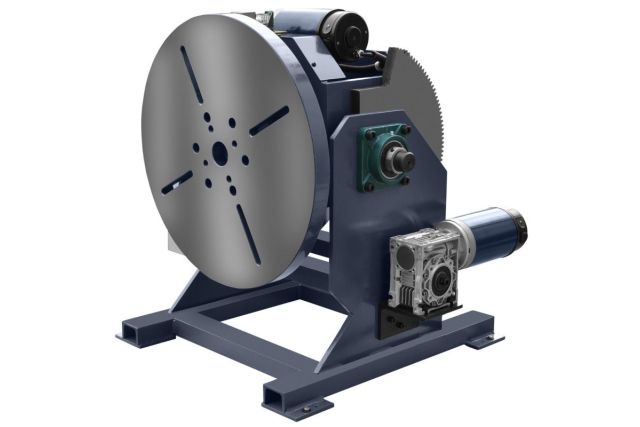

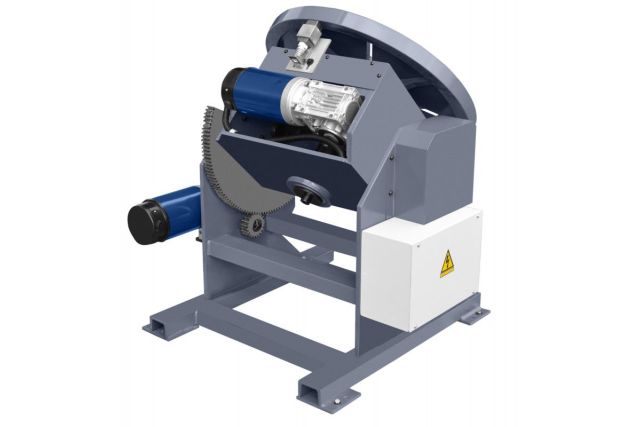

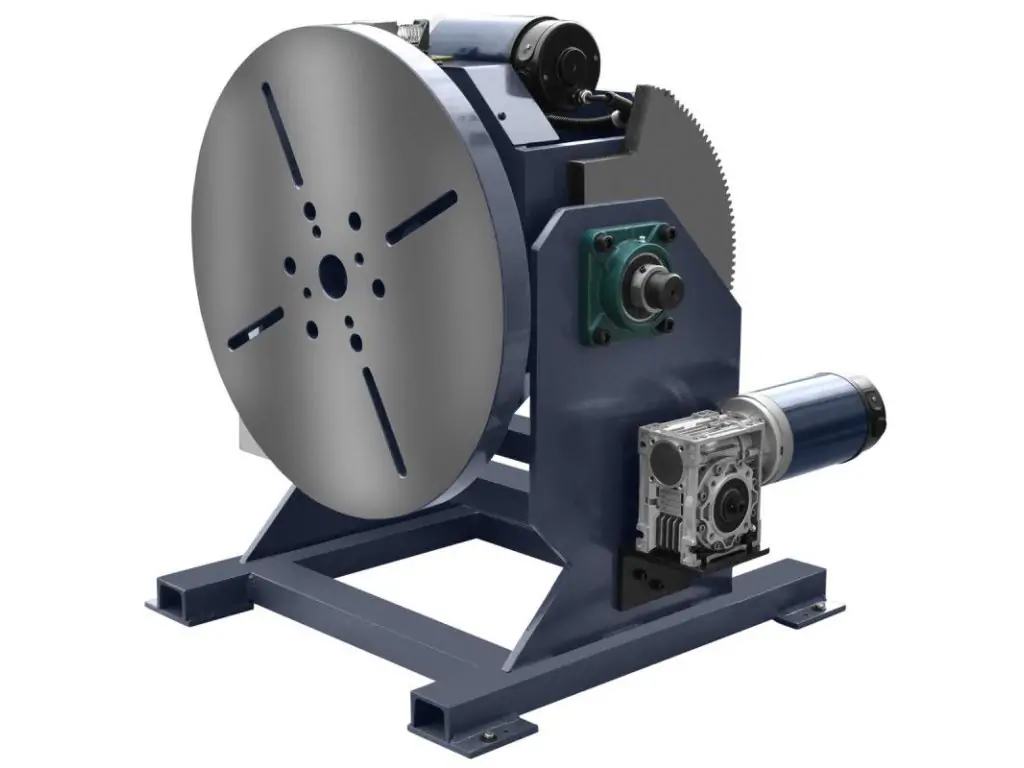

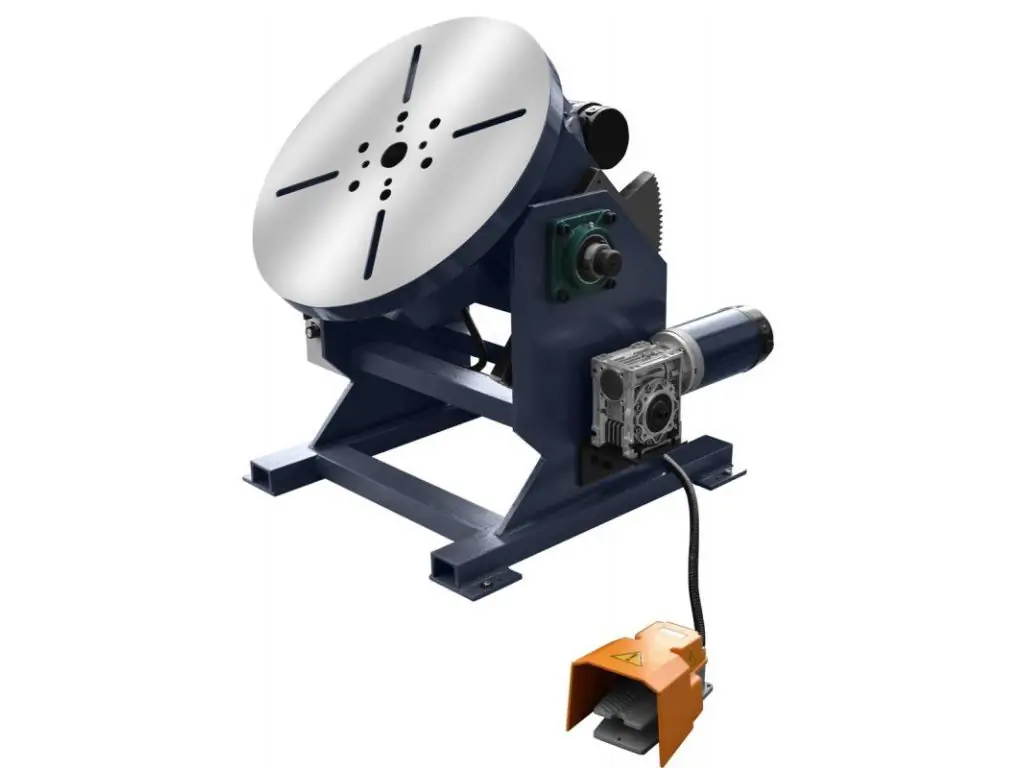

Поворотный сварочный позиционер METCOR WP500

Поворотный сварочный позиционер METCOR WP500 – это незаменимое оборудование для сварки тяжелых конструкций и сложных узлов и создания круговых и длинных сварочных швов, позволяющее установить заготовку в идеальное для мастера положение. Поворотная на 360° планшайба обеспечивает равномерное вращение детали, а наклон планшайбы от -45° до 90° с электронной регулировкой дает возможность выставить заготовку под нужным углом. Благодаря электродвигателю с редуктором движение планшайбы плавное и контролируемое. Скорость вращения плавно регулируется от 0 до 5 об/мин с помощью инвертора, что позволяет настроить оптимальную подачу шва. Управление вращением и наклоном планшайбы производится с помощью ножной педали.

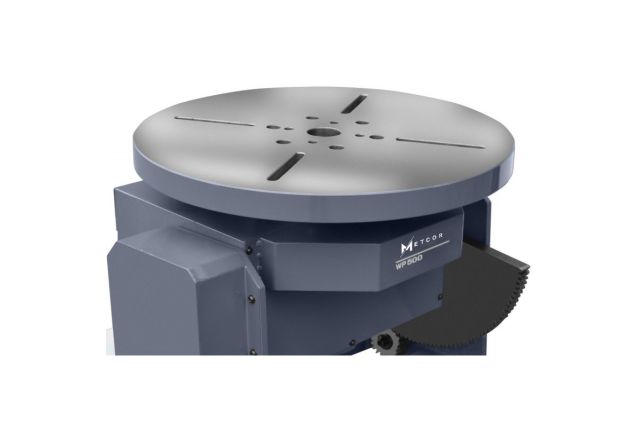

Поверхность планшайбы оснащена Т-образными пазами, обеспечивающими универсальность крепления любых деталей. Стандартное расстояние между пазами позволяет устанавливать на этот позиционер для сварки любые тиски. Центральное отверстие в планшайбе дает возможность пропускать трубы и повышает удобство работы с длинными заготовками. Конструкция из толстостенной стали и жесткая база обеспечивают минимум вибраций и устойчивость под нагрузкой, а подключение сварочной массы – непрерывную подачу тока во время вращения детали.

Особенности поворотного сварочного позиционера METCOR WP500

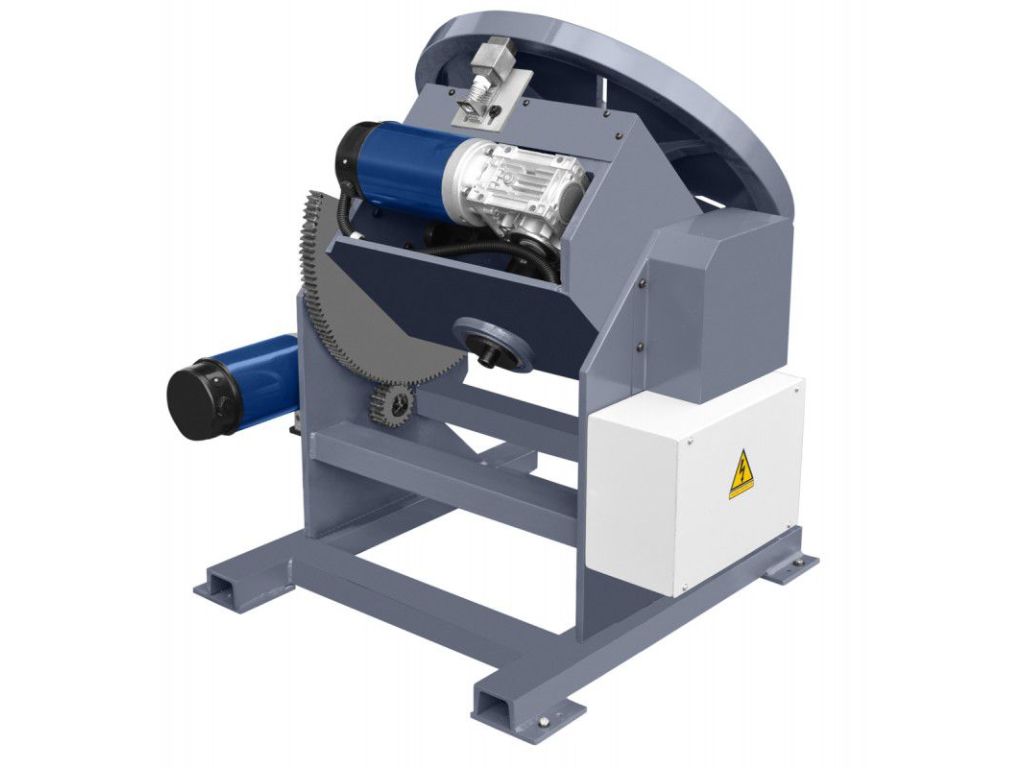

• Электродвигатель с редуктором

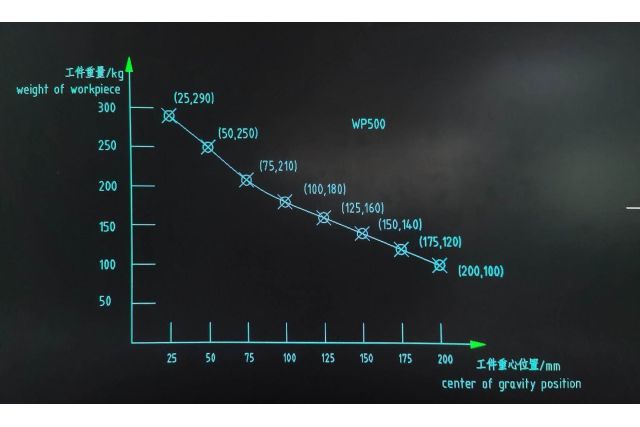

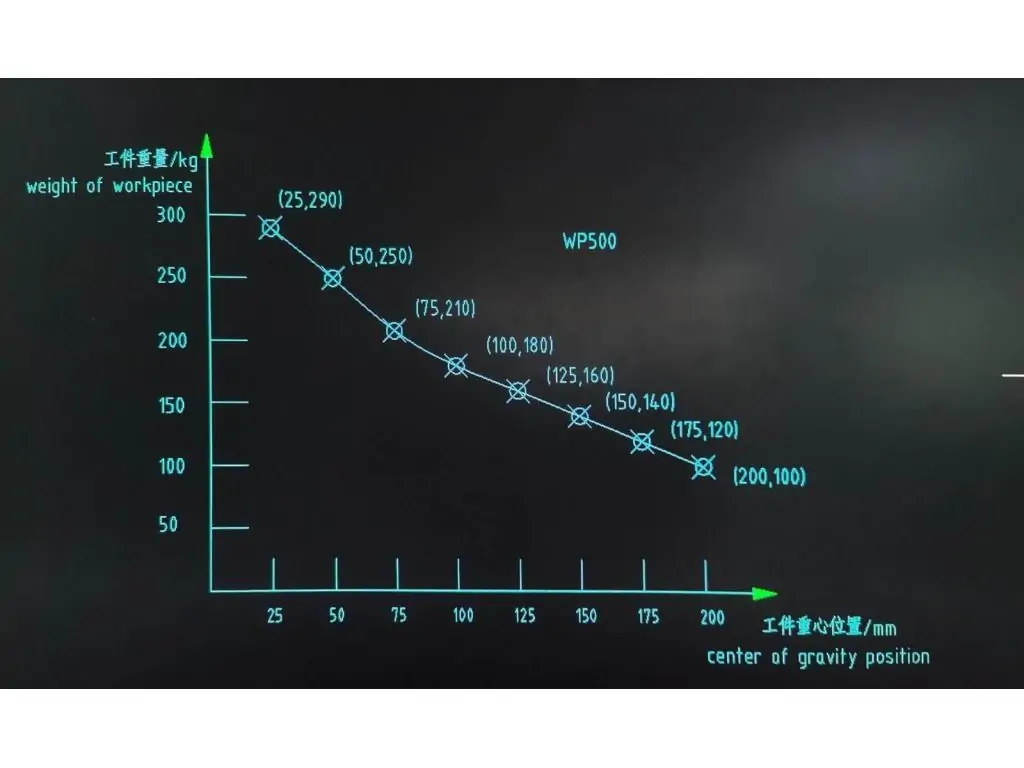

• Максимальная нагрузка в горизонтальном положении – 550 кг, в вертикальном положении – 250 кг
• Диаметр планшайбы – 550 мм
• Толщина планшайбы – 35 мм, высота – 66 см
• Плавное вращение планшайбы на 360°
• Бесступенчатая регулировка скорости вращения с помощью инвертора (0-5 об/мин)
• Наклон планшайбы от -45° до 90°
• Электронная регулировка угла наклона
• Т-образные пазы на планшайбе, расположенные на стандартном расстоянии
• Центральное отверстие в планшайбе размером 130х15 мм

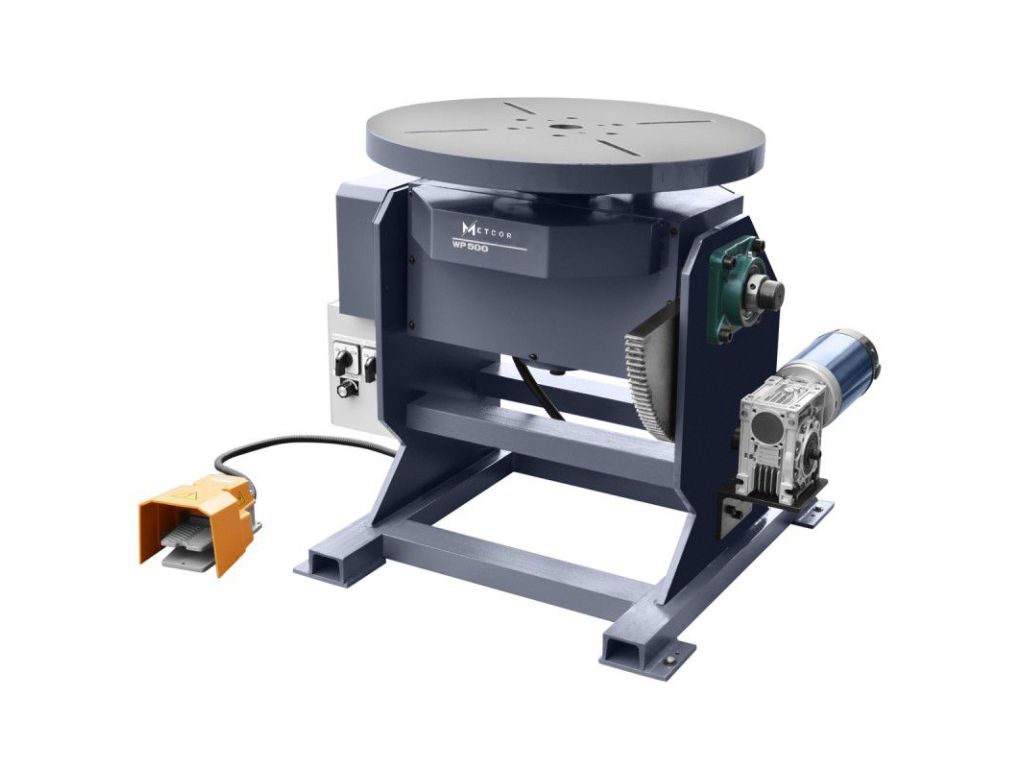

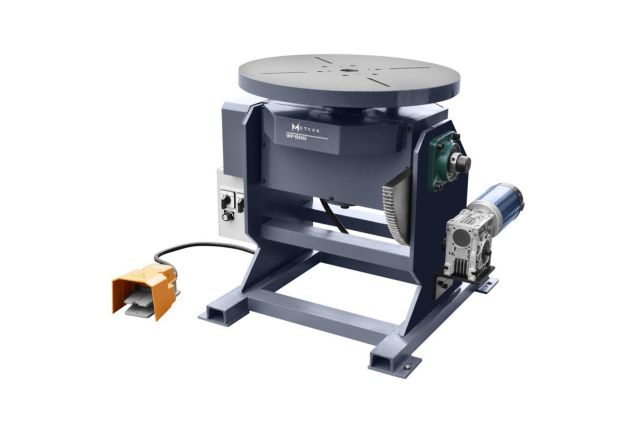

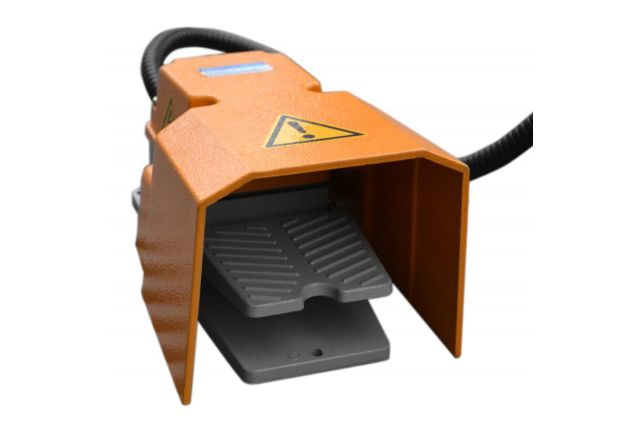

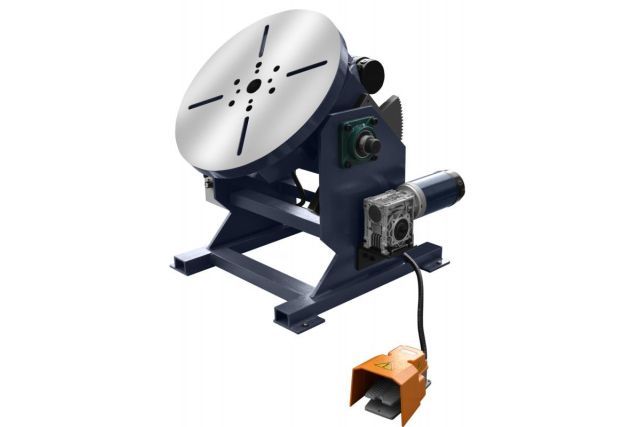

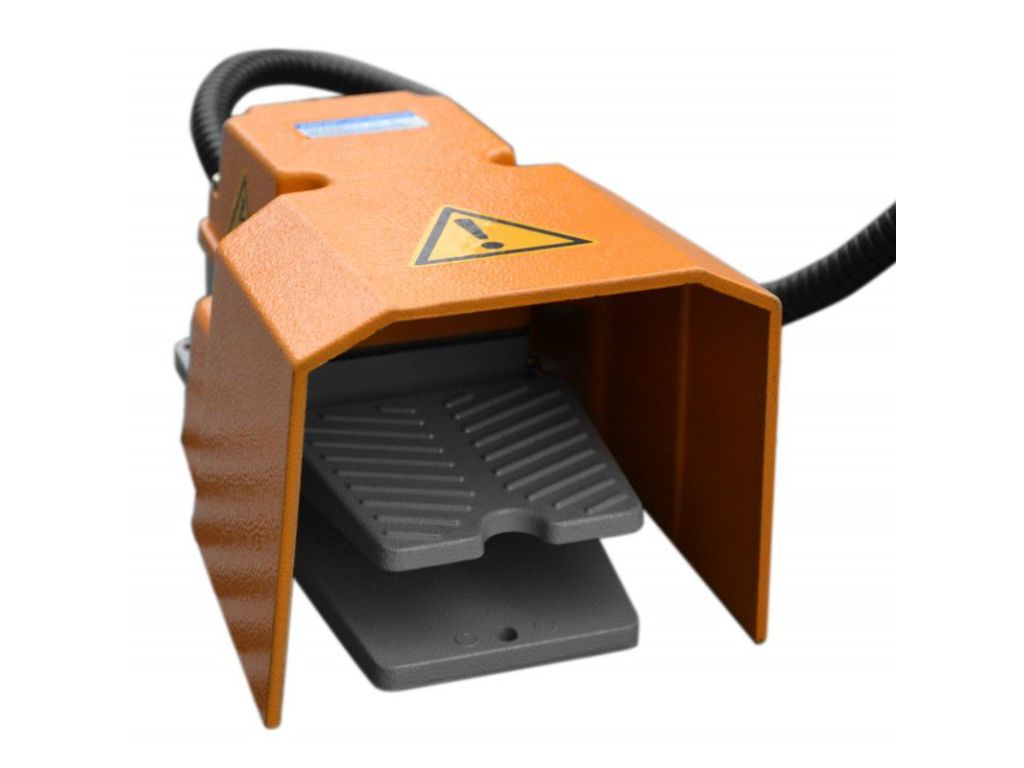

• Управление ножной педалью
• Подключение сварочной массы
• Широкая опорная база
• Тяжелая, жесткая конструкция из толстостенной стали.

Частые вопросы

Больше о сварочных позиционерах и их особенностях – в ответах на частые вопросы.

Почему сварочные позиционеры всегда работают через редуктор?

Для качественной сварки требуется низкая и контролируемая скорость. Редуктор уменьшает обороты двигателя и увеличивает крутящий момент, что позволяет плавно и равномерно крутить тяжелые детали.

Почему важно подключение сварочной массы через позиционер?

Подключение сварочной массы через позиционер обеспечивает непрерывную передачу тока при вращении заготовки, что позволяет выполнять равномерные швы без остановок и перекручивания кабелей.

Почему важна регулировка скорости сварочного позиционера?

Разные материалы и детали разной толщины требуют разной скорости сварки. Регулировка скорости позиционера позволяет точно настроить процесс сварки под особенности заготовки и условия работы, что обеспечивает правильный провар и стабильное качество шва.

Почему для сварочного позиционера важна возможность наклона?

Наклон позволяет выставить деталь в наилучшее положение для сварки (когда шов сверху). Это повышает удобство работы и обеспечивает равномерное растекание металла без наплывов и высокое качество шва.

Зачем сварочному позиционеру центральное отверстие в планшайбе?

Центральное отверстие повышает удобство работы с длинными или трубчатыми деталями. Деталь можно пропустить через планшайбу и зафиксировать в центре, что позволяет более точно ее центрировать и сваривать по кругу без смещения.
