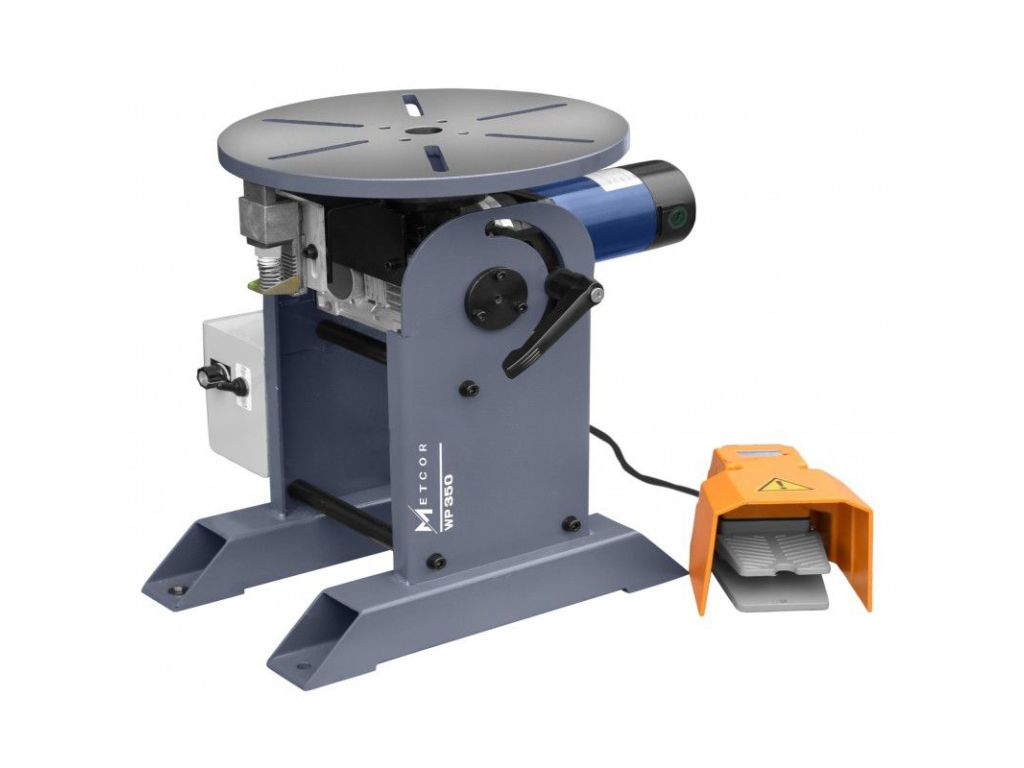

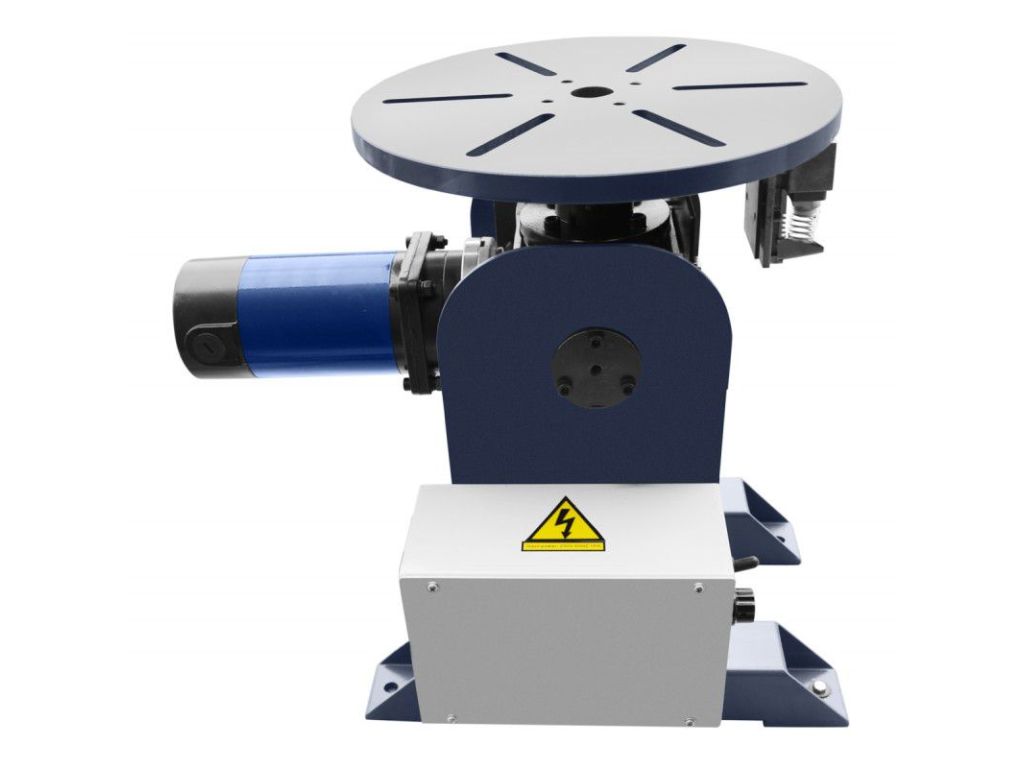

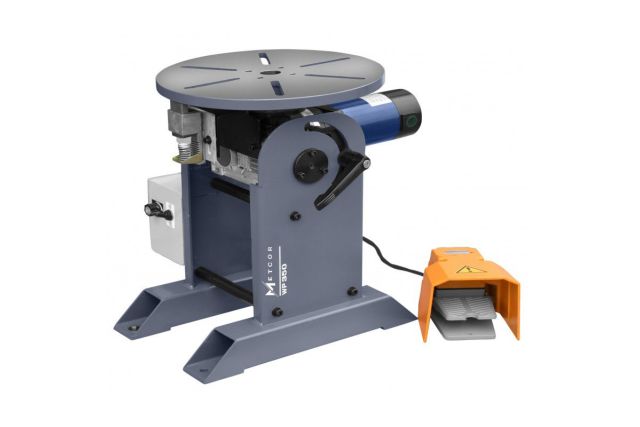

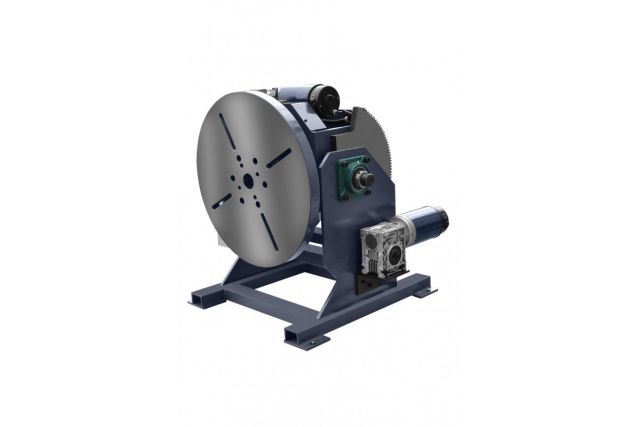

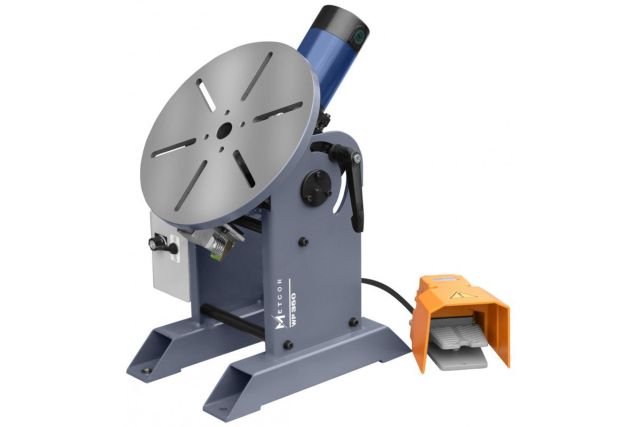

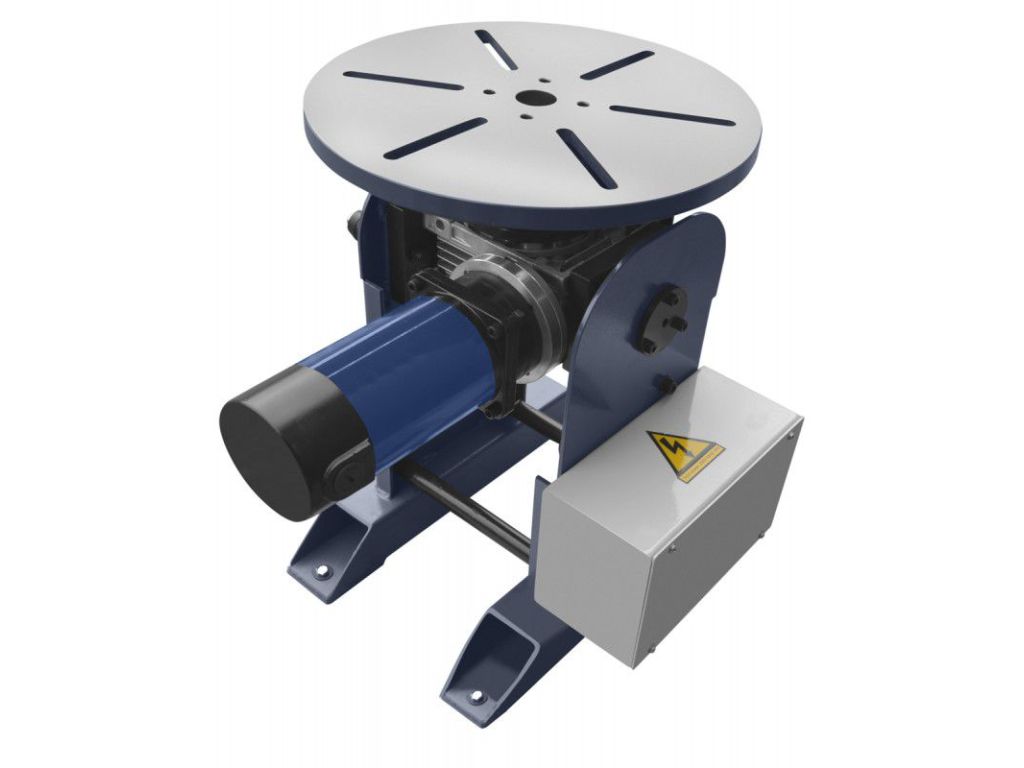

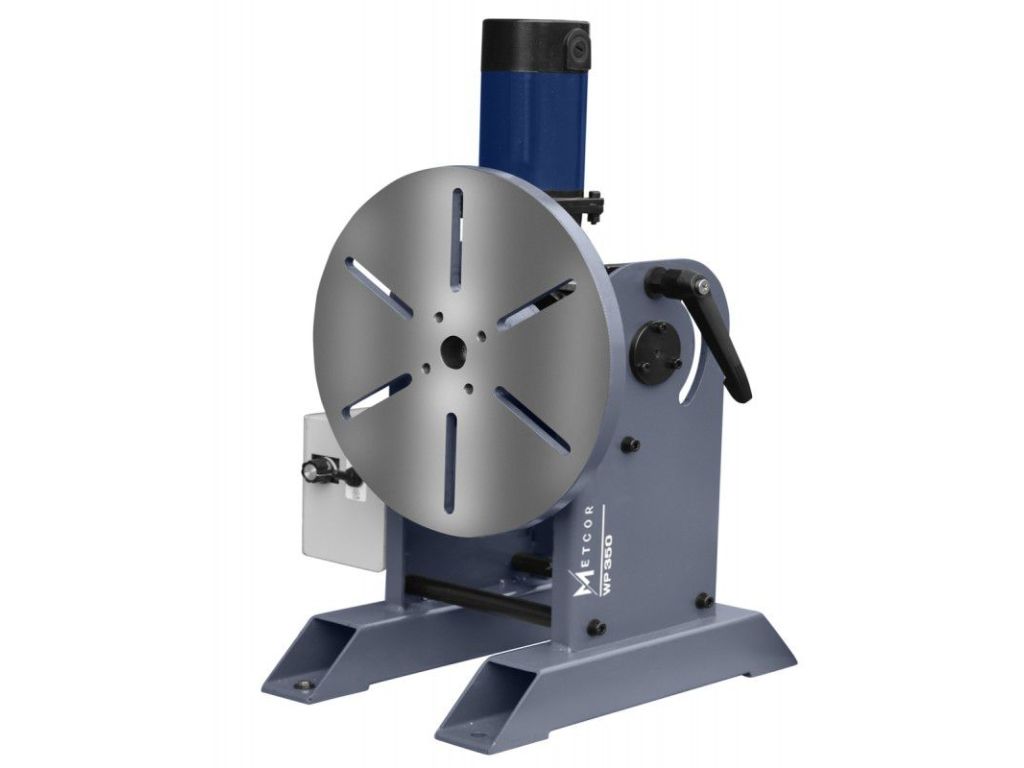

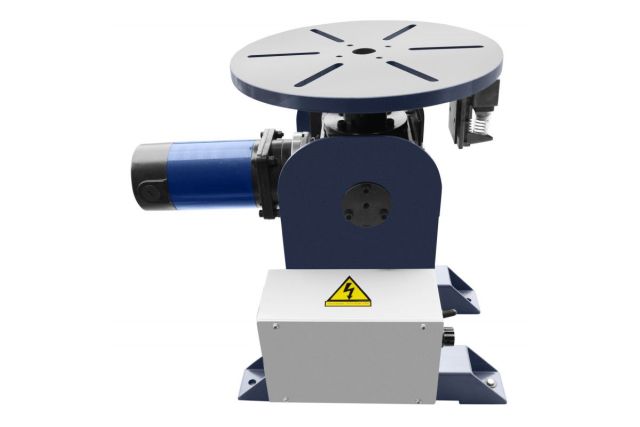

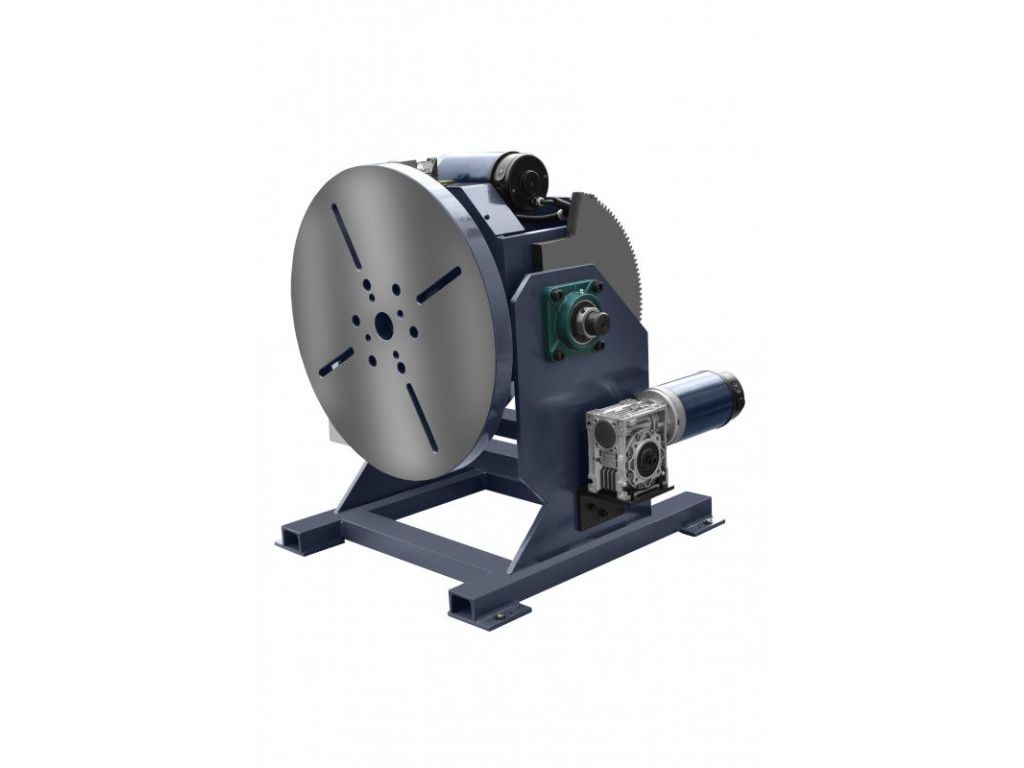

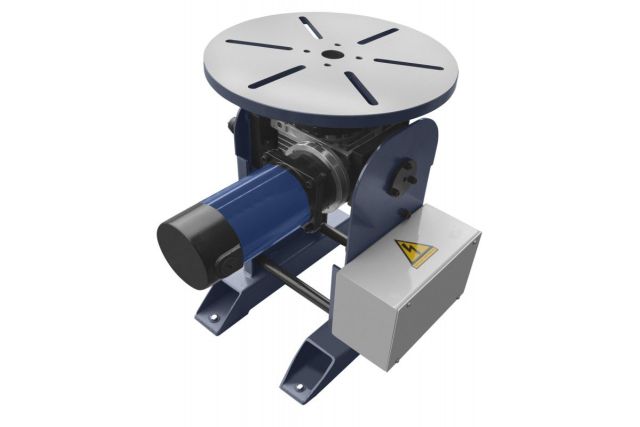

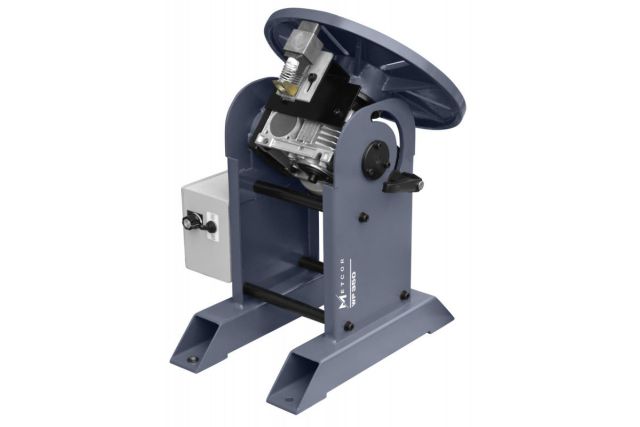

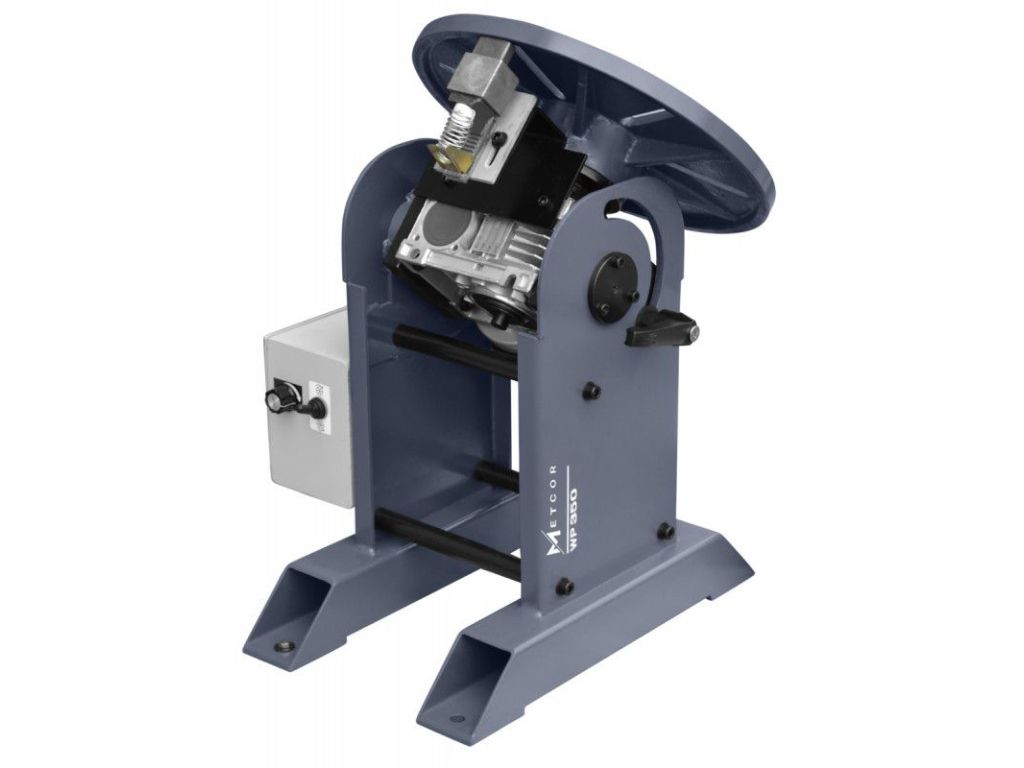

Поворотный сварочный позиционер METCOR WP350

Поворотный сварочный позиционер METCOR WP350 – это профессиональное вспомогательное оборудование для сварки тяжелых и сложных конструкций и создания кольцевых сварных швов на цилиндрических и осесимметричных деталях (трубы, фланцы, валы и другие). Вращение планшайбы на 360° позволяет выполнять круговые швы без остановки, а ее наклон до 135° – выставить деталь под любой угол.

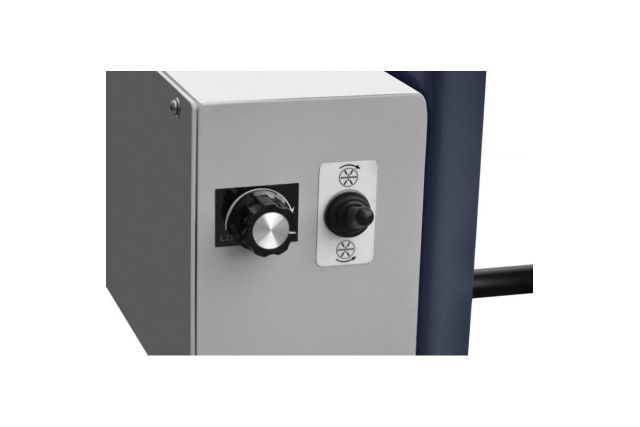

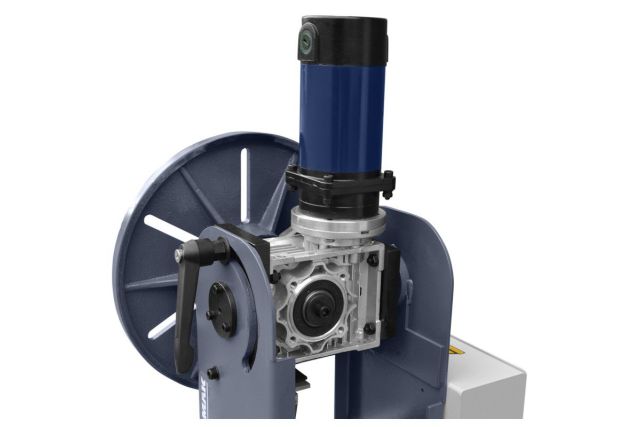

Электродвигатель с инвертором и редуктором обеспечивает контролируемое вращение с плавной регулировкой скорости от 0 до 5 об/мин. Вращение планшайбы в обоих направлениях (вправо/влево) дает возможность подстроиться под тип сварки, повышая качество формирования шва. Управление вращением производится через ножную педаль. Угол наклона выставляется вручную с помощью маховика с червячной передачей. Т-образные пазы, расположенные на стандартном расстоянии, дают возможность крепить любые детали и устанавливать стандартные тиски. Этот позиционер для сварочных работ имеет точку подключения сварочной массы, что позволяет крутить деталь без ограничений и сваривать без остановок.

Особенности поворотного сварочного позиционера METCOR WP350

• Максимальная нагрузка в горизонтальном положении – 250 кг, в вертикальном положении – 120 кг
• Диаметр планшайбы – 330 мм, толщина – 20 мм
• Вращение планшайбы на 360° с помощью электродвигателя с редуктором
• Реверс вращения
• Плавная инверторная регулировка скорости вращения от 0 до 5 об/мин

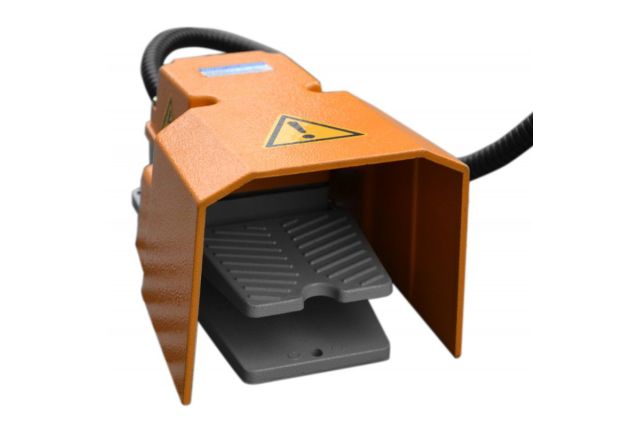

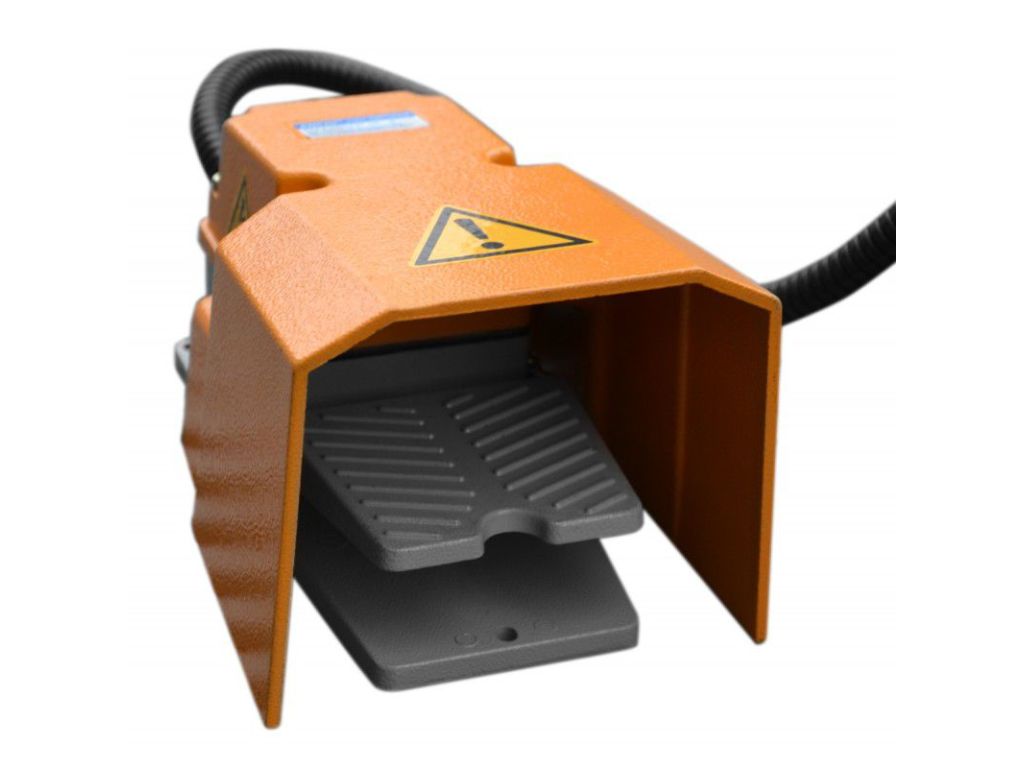

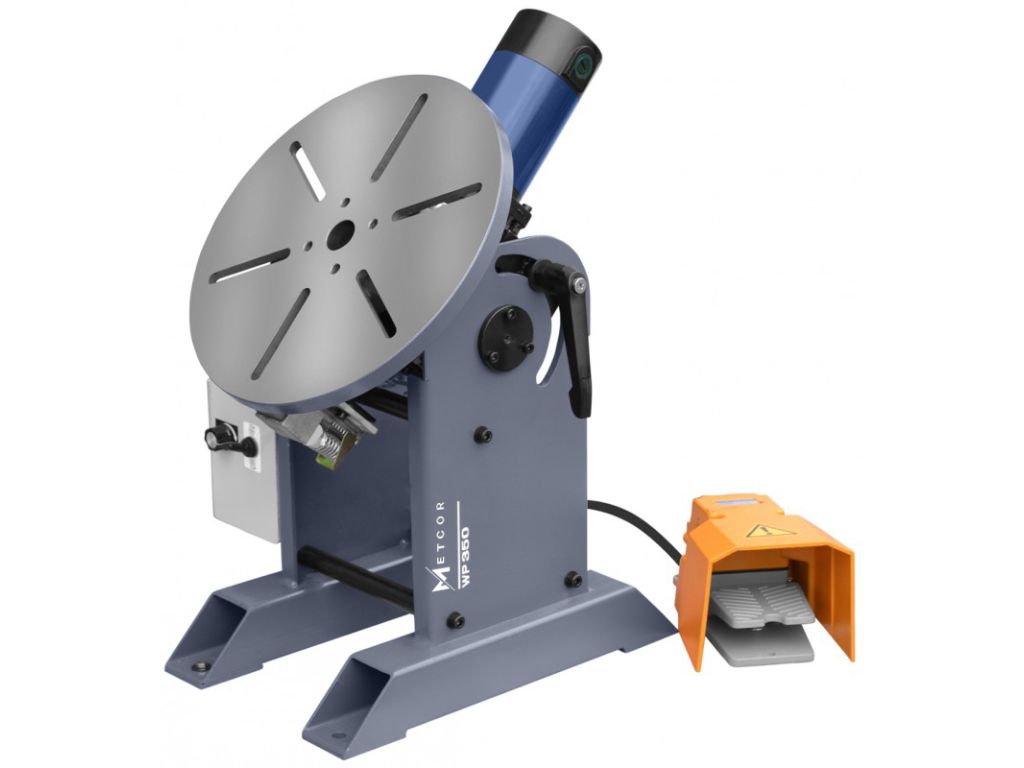

• Управление вращением через ножную педаль

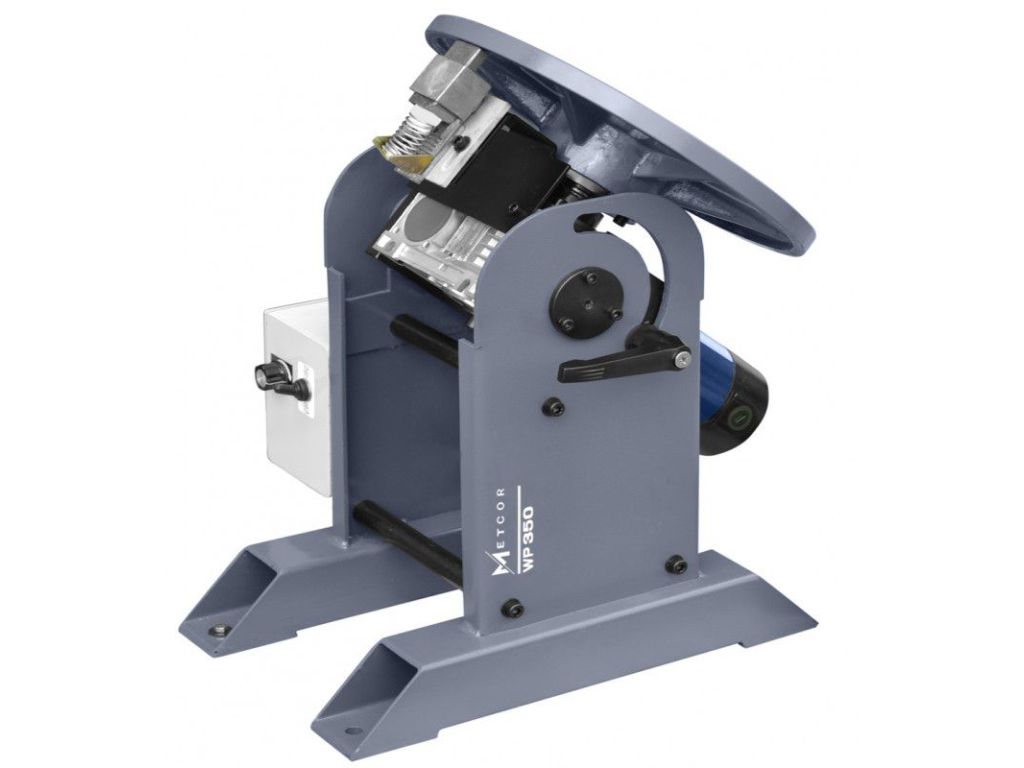

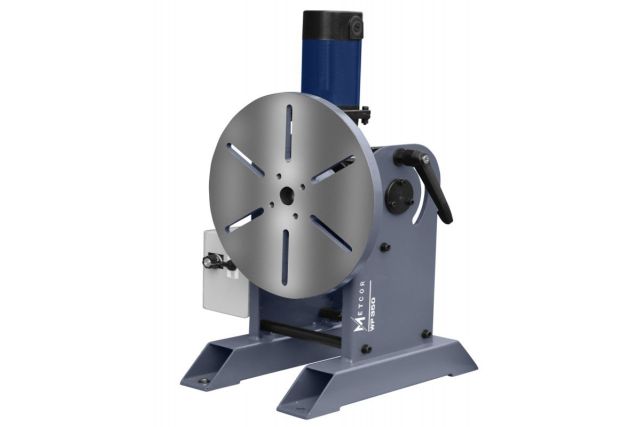

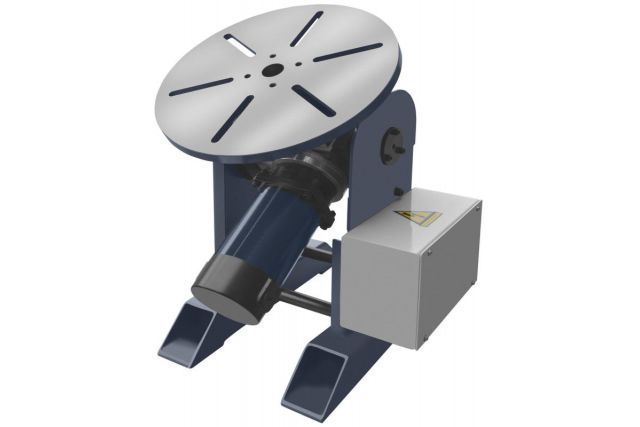

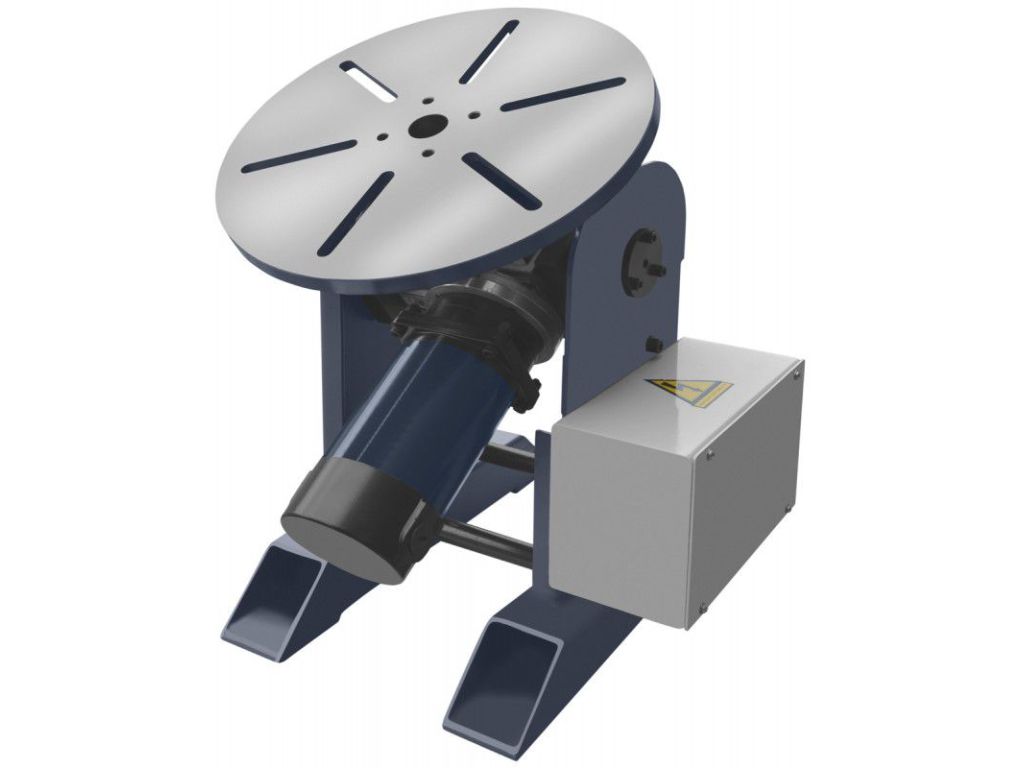

• Наклон планшайбы на 135° с ручным выставлением угла
• Размещенные на стандартном расстоянии Т-образные пазы и центральное отверстие в планшайбе

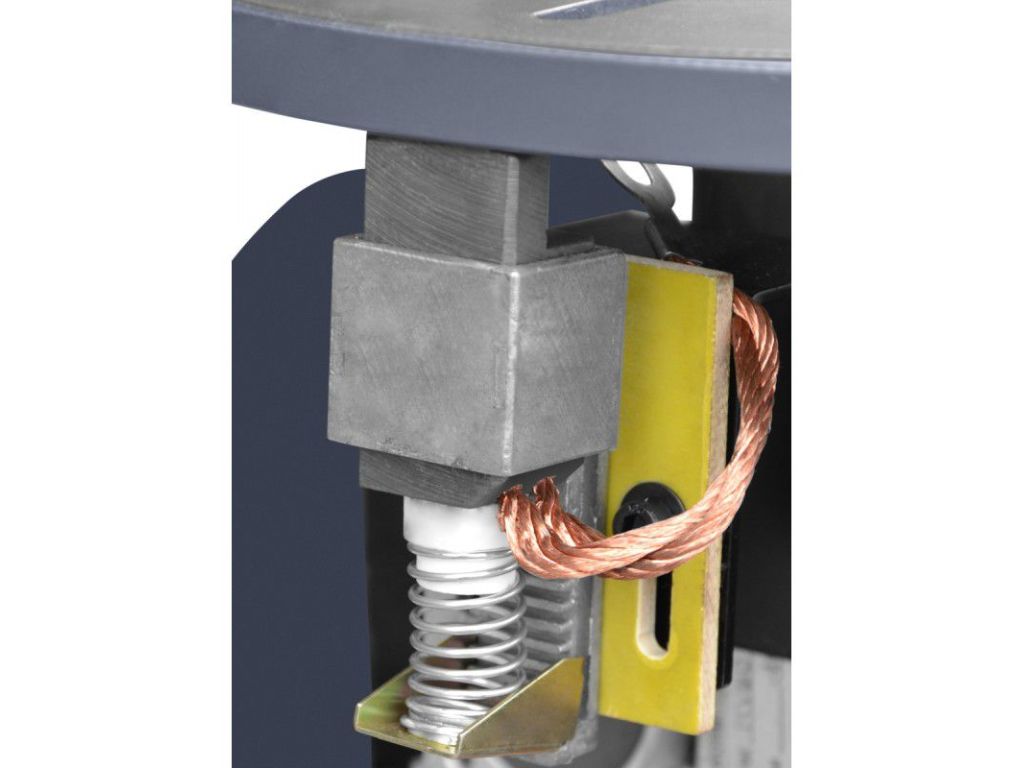

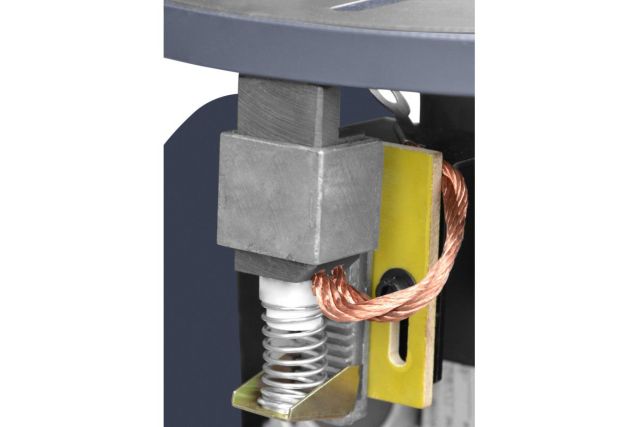

• Точка подключения сварочной массы
• Жесткая конструкция из толстостенной стали
• Широкое опорное основание.

Частые вопросы

Для лучшего понимания конструкции и работы сварочных позиционеров просмотрите ответы на частые вопросы.

Почему в сварочных позиционерах наклон часто делают ручным, а не автоматическим?

Ручной механизм наклона дешевле, проще, не зависит от питания и надежно работает в любых условиях. Для средних нагрузок это оптимальный вариант: такой позиционер не слишком дорогой и позволяет настроить сварку "под себя".

Почему важна грузоподъемность сварочного позиционера в разных положениях?

В горизонтальном положении деталь лежит на столе, и нагрузка распределяется равномерно, тогда как в вертикальном центр масс смещается. Поэтому допустимая нагрузка в вертикальном положении всегда меньше. Правильная нагрузка в разных положениях позволяет обеспечить стабильную работу позиционера и безопасность сварки.

Почему важна возможность вращения планшайбы сварочного позиционера в обоих направлениях?

Вращение в обоих направлениях позволяет адаптировать позиционер под разные методы сварки и подстроить движение детали под сварщика, что повышает качество сварных швов и удобство работы.

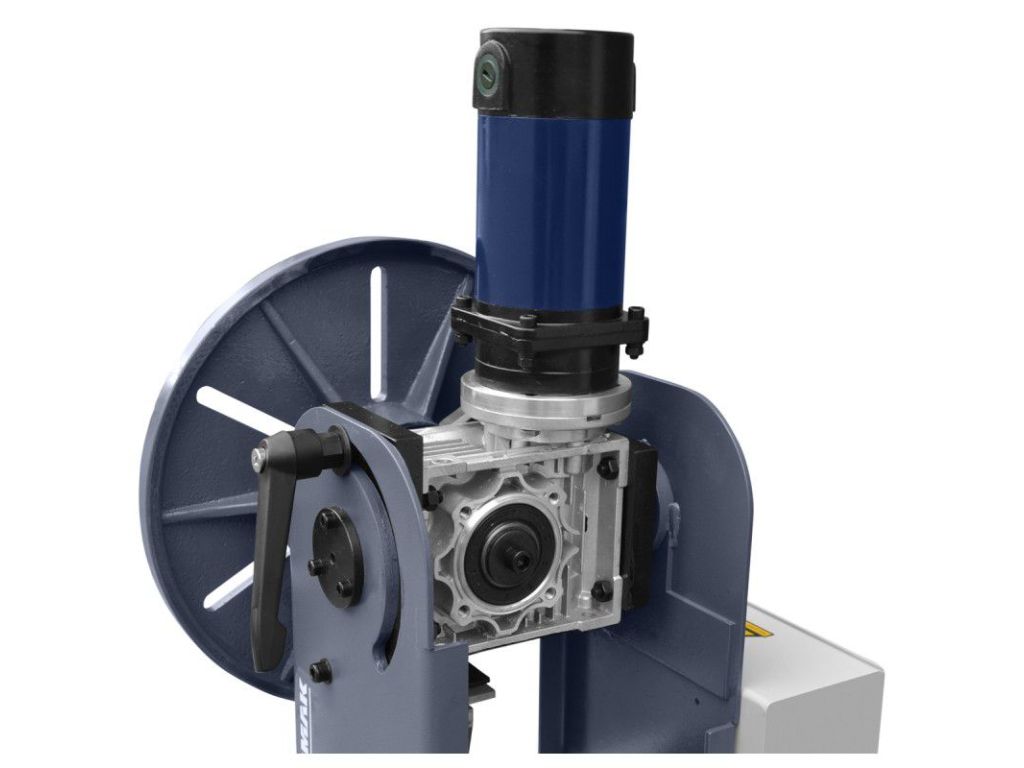

Почему в сварочных позиционерах обычно используют червячный редуктор?

Червячный редуктор позволяет плавно крутить деталь и надежно удерживать ее в любом положении без риска самопроизвольного движения, поэтому он идеально подходит для сварки.

Почему в сварочных позиционерах часто используют ножное управление?

Ножное управление освобождает руки для сварки, дает мгновенный контроль вращения, возможность более точного позиционирования заготовки и большее удобство при длинных швах.
