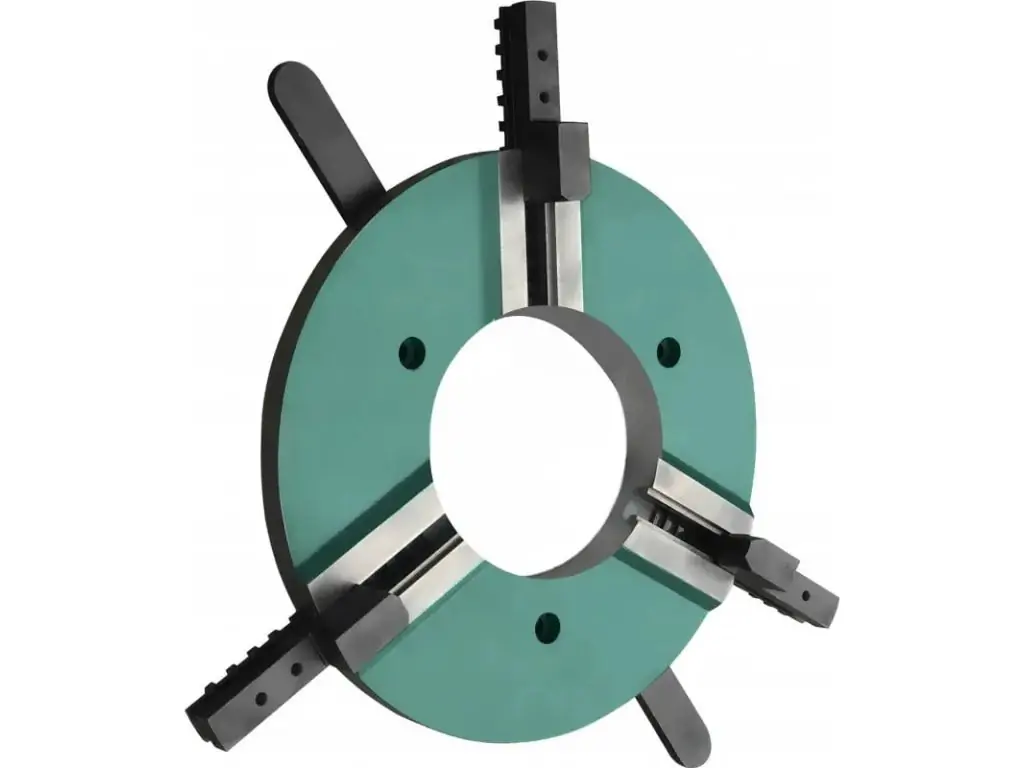

Самоцентрирующийся трехкулачковый патрон для труб CORMAK WP500

Трехкулачковый самоцентрирующийся патрон CORMAK WP500

CORMAK WP500 — профессиональный патрон для надежной фиксации металлических заготовок на сварочных позиционерах и поворотных устройствах. Оснастка предназначена для работы с трубами, цилиндрическими деталями, фланцами, квадратными и шестигранными профилями.

Самоцентрирующаяся конструкция с тремя кулачками позволяет быстро установить заготовку и точно выровнять ее относительно оси вращения. Патрон рассчитан на детали диаметром от 200 до 500 мм, поэтому подходит как для единичного изготовления, так и для серийных производственных процессов.

Надежная фиксация крупных деталей

Максимальное усилие зажима CORMAK WP500 составляет 800 кг. Допустимая грузоподъемность патрона достигает 600 кг. Благодаря этому оснастку можно использовать для фиксации тяжелых металлических компонентов во время вращения и сварочных работ.

Синхронное движение трех кулачков обеспечивает равномерное распределение усилия и стабильное удержание заготовки. Это особенно важно при выполнении операций, требующих сохранения точного положения детали на протяжении всего рабочего цикла.

Большой диапазон зажима

Патрон WP500 предназначен для фиксации заготовок диаметром Ø200–500 мм. Такой рабочий диапазон позволяет использовать одно оснащение для деталей разных размеров.

Сквозное отверстие диаметром 235 мм дает возможность устанавливать трубы и другие заготовки с центральным проходом, что расширяет функциональность патрона при работе с длинномерными деталями.

Точное центрирование и быстрая установка

Самоцентрирующийся механизм упрощает подготовку заготовки к работе. Во время зажима кулачки одновременно перемещаются к центру, обеспечивая правильное расположение детали относительно оси вращения.

Это сокращает время настройки оборудования и способствует стабильной повторяемости результатов при серийной сварке. Надежная фиксация также помогает поддерживать равномерное положение детали во время формирования сварного шва.

Для сварочных позиционеров и ротаторов

CORMAK WP500 предназначен для использования совместно со сварочными позиционерами и поворотными устройствами. Патрон особенно удобен при работе с деталями, которые необходимо равномерно вращать во время выполнения кольцевых сварных швов.

Оснастка подходит для предприятий, занимающихся производством металлоконструкций, а также может использоваться в тяжелой промышленности, энергетике и производстве резервуаров и других крупногабаритных конструкций.

Основные области применения

• сварка труб и трубных конструкций;
• изготовление и сварка фланцев;
• производство резервуаров и емкостей;
• изготовление металлических рам;
• сварка цилиндрических деталей;
• работа с квадратными и шестигранными профилями;
• серийное и единичное производство;
• работа со сварочными позиционерами и ротаторами.

Преимущества CORMAK WP500

• самоцентрирующийся трехкулачковый механизм;
• диапазон зажима Ø200–500 мм;
• максимальное усилие зажима 800 кг;
• максимальная грузоподъемность 600 кг;
• сквозное отверстие Ø235 мм;
• точное центрирование заготовки;
• быстрая установка и фиксация деталей;
• подходит для крупных металлических заготовок;
• совместим со сварочными позиционерами и ротаторами.

Технические характеристики

Самоцентрирующийся патрон CORMAK WP500 — практичное решение для точной и стабильной фиксации крупных металлических заготовок. Широкий диапазон зажима, высокая сила фиксации и самоцентрирующийся механизм позволяют эффективно использовать его в профессиональных сварочных и производственных процессах.
