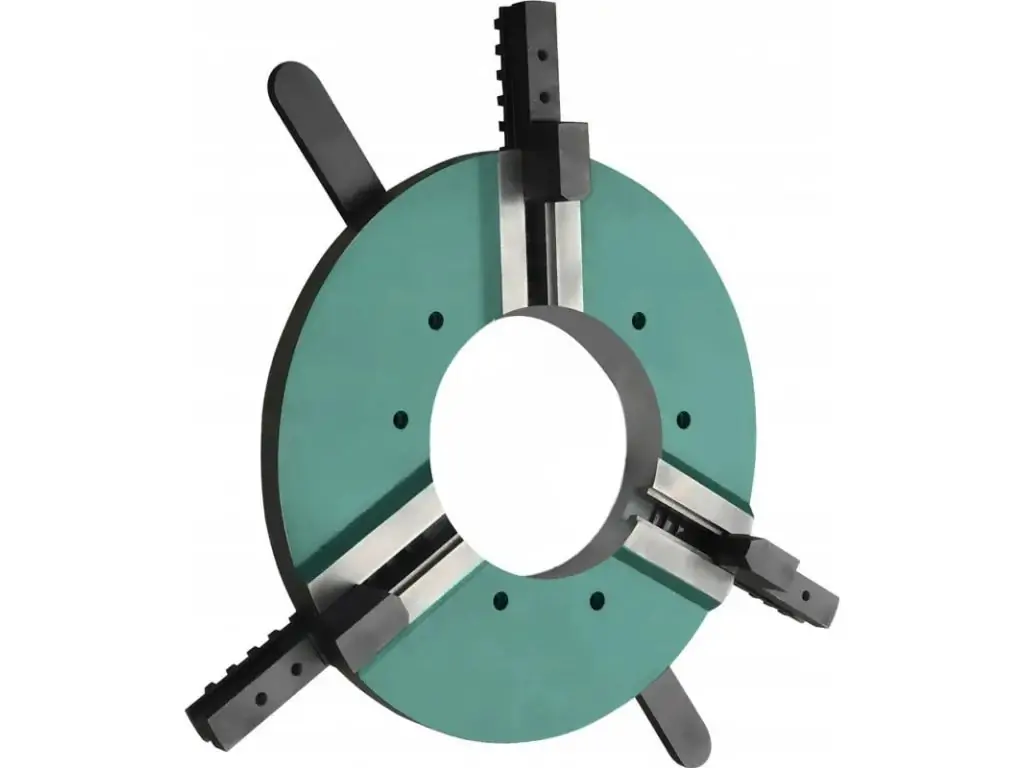

Самоцентрирующийся трехкулачковый патрон для труб CORMAK WP600

Самоцентрирующийся патрон CORMAK WP600 для труб

CORMAK WP600 — трехкулачковый самоцентрирующийся патрон для надежной фиксации крупногабаритных металлических заготовок. Он предназначен для установки на сварочные позиционеры, ротаторы и поворотные устройства, где требуется точное размещение детали и стабильное вращение.

Модель рассчитана на заготовки диаметром 300–600 мм и выдерживает нагрузку до 1000 кг. Максимальное усилие зажима составляет 1200 кг, поэтому патрон подходит для работы с крупными трубами, фланцами, резервуарами и другими металлическими конструкциями.

Точное центрирование заготовки

Три синхронно перемещающихся кулачка обеспечивают самоцентрирование детали во время зажима. Заготовка автоматически выравнивается относительно центральной оси, что упрощает настройку оборудования и снижает вероятность смещения детали во время вращения.

Такая конструкция особенно удобна при серийном производстве, поскольку позволяет быстро устанавливать однотипные заготовки и сохранять одинаковое положение деталей.

Для крупных металлических компонентов

Рабочий диапазон Ø300–600 мм позволяет использовать WP600 с крупногабаритными заготовками. Патрон обеспечивает надежную фиксацию во время вращательных операций и подходит для профессионального производственного применения.

Высокая грузоподъемность в сочетании со значительным усилием зажима позволяет работать с массивными деталями, сохраняя стабильность их положения.

Сквозное отверстие Ø360 мм

Большое сквозное отверстие диаметром 360 мм делает патрон удобным для работы с трубами и другими полыми заготовками. Центральный проход расширяет возможности использования оснастки при работе с длинномерными деталями.

Износостойкие кулачки

WP600 оснащен тремя кулачками из износостойкого инструментального стального сплава. Синхронный механизм их перемещения обеспечивает равномерный зажим и стабильную фиксацию установленной детали.

Конструкция патрона рассчитана на интенсивную эксплуатацию и использование в условиях профессионального производства.

Области применения CORMAK WP600

• сварка труб большого диаметра;
• изготовление трубных конструкций;
• сварка фланцев и цилиндрических деталей;
• производство резервуаров и емкостей;
• изготовление металлических рам и конструкций;
• кольцевая сварка;
• точная сборка крупногабаритных компонентов;
• работа со сварочными позиционерами;
• использование со сварочными ротаторами и поворотными столами.

Преимущества патрона WP600

• самоцентрирующаяся трехкулачковая конструкция;
• диапазон зажима Ø300–600 мм;
• усилие зажима до 1200 кг;
• грузоподъемность до 1000 кг;
• сквозное отверстие Ø360 мм;
• точное позиционирование заготовки;
• надежная фиксация тяжелых деталей;
• износостойкие кулачки;
• подходит для сварочного и поворотного оборудования.

Технические характеристики

CORMAK WP600 — профессиональное решение для фиксации крупных и тяжелых металлических заготовок. Самоцентрирующийся механизм, высокое усилие зажима и большой диаметр сквозного отверстия делают его эффективной оснасткой для сварочных позиционеров, ротаторов и поворотных столов.
