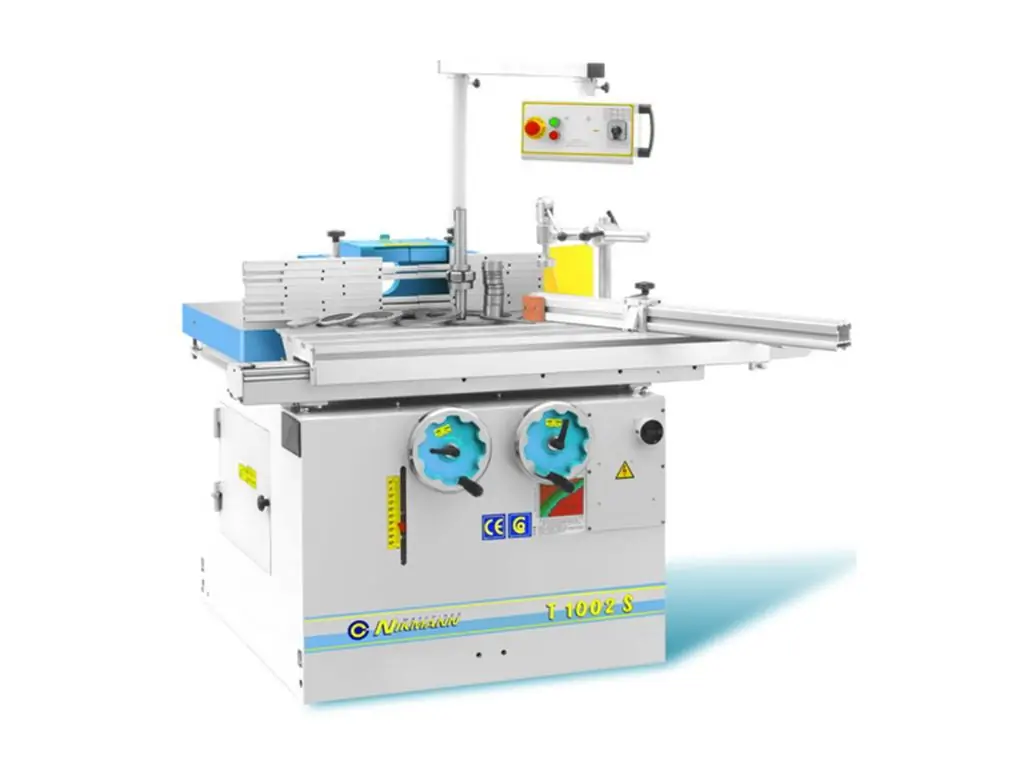

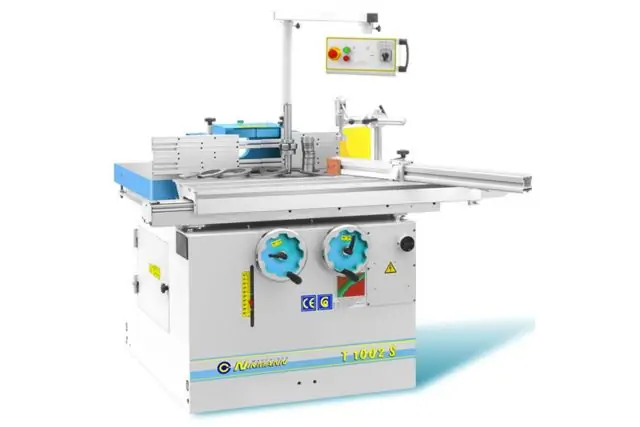

Фрезерний верстат STOMANA T1002S - це професійне обладнання для деревообробки, яке дозволяє виконувати профільне та кутове фрезерування, фрезерування за шаблоном, а також нарізання шипів і провушин. Особливістю моделі є нахил шпинделя під кутом 90-45°, що дозволяє обробляти різні профілі однією і тією ж фрезою, змінюючи лише кут нахилу шпинделя, та покращує якість обробки при різній глибині профілю на одній заготовці. Поставляється з шипорізною кареткою розміром 1150х350 мм, яка забезпечує точне та плавне переміщення заготовки. Шипорізний комплект в базову комплектацію не входить!
Двошвидкісний двигун потужністю 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт) дозволяє вибирати оптимальну потужність під конкретне завдання, а 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв) - ефективно працювати з різними породами деревини і діаметрами фрез. Цей професійний фрезерний верстат має жорстку чавунну конструкцію вагою 430 кг, що забезпечує його стабільність і точність навіть при максимальному навантаженні.
Переваги фрезерного верстата STOMANA T1002S
- Двошвидкісний двигун потужністю 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт)
- Живлення від трифазної мережі
- 2 шпинделі - Ø 30 мм та для кінцевих фрез (під цангу ER32)
- Хід шпинделя - 180 мм
- Нахил шпинделя під кутом 90-45°
- Встановлення шпинделя на прецизійних підшипниках
- 6 швидкостей обертання шпинделя - 3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв
- Електронний лічильник обертів
- Електромагнітне гальмо для швидкої зупинки шпинделя
- Блокування шпинделя для безпечної заміни інструменту
- Максимальний діаметр фрези - при профілюванні 250 мм, при шипорізанні - 300 мм
- Ексцентрикова система фіксації заготовок
- Шипорізна каретка розміром 1150х350 мм
- Рух каретки по направляючих із загартованої сталі
- Стопор каретки
- 2 важелі для переміщення каретки
- Литий чавунний стіл з ребрами жорсткості розміром 1000х650 мм
- Отвори в корпусі для встановлення автоподатчика
- 2 виходи під аспірацію (над столом і під столом)
- 2 напрямні лінійки довжиною по 500 мм
- Телескопічна поворотна лінійка довжиною 900 мм + подовження 700 мм
- Приставний стіл розміром 500х320 мм
- Пульт управління на поворотній консолі, розміщеній на рівні очей
- Жорстка конструкція вагою 430 кг.
Конструктивні особливості фрезерного верстата Stomana T1002S
 |

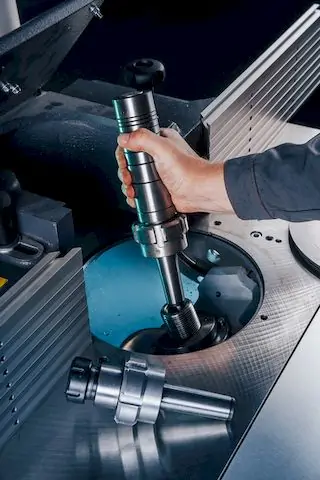

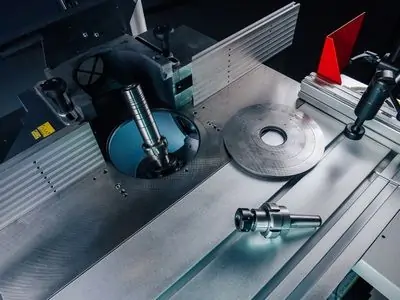

ЗМІННИЙ ШПИНДЕЛЬ МК4 Зручна зміна шпинделів під різні посадочні діаметри фрез: 30, 32, 40, 50 і шпиндель для кінцевих фрез. Дозволяє в одному верстаті мати шпинделі різних діаметрів і працювати кінцевим інструментом. Зручно коли фрези мають різні посадочні діаметри, а зібрані комплекти фрез можна міняти разом зі шпинделем, не знімаючи їх. У комплекті поставляється 2 шпинделя: Ø32мм і для кінцевих фрез (під цангу ER32). |
 |

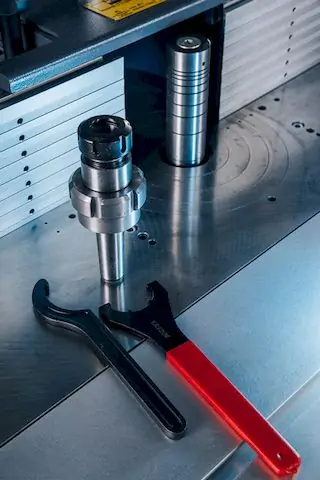

ШПИНДЕЛЬ ПІД КІНЦЕВИЙ ІНСТРУМЕНТ У комплекті з верстатом поставляється шпиндель під кінцевий інструмент з кріпленням під цангу ER 32 (цанга і інструмент в комплект поставки не входять). Ключ для знімання шпинделя і ключ для затиску цанг ER 32 поставляються в комплекті з верстатом. |
 |

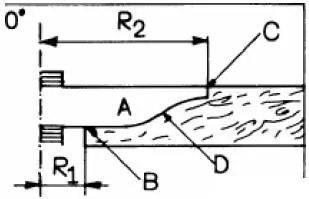

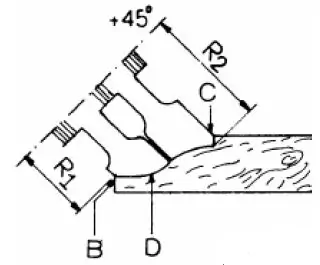

НАХИЛ ШПИНДЕЛЯ 0 - 45° Покращує якість обробки поверхні при різній глибині профілю на одній заготовці. Робота без нахилу: На верхньому малюнку швидкість в точці С значно більше швидкості в точці В, тому що R2 значно більше R1. Тому якість обробки поверхні D в точках В і С буде відрізнятися, а також може викликати перегрів поверхні заготовки і інструмента.
Робота з нахилом: При нахилі шпинделя швидкість в точках В і С практично однакова, тому що R2 не набагато більше R1. Це підвищує якість обробки і збільшує ресурс інструменту.
|
 |
СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА Дозволяє швидко відновити задані налаштування напрямних після зняття кожуха. |
 |

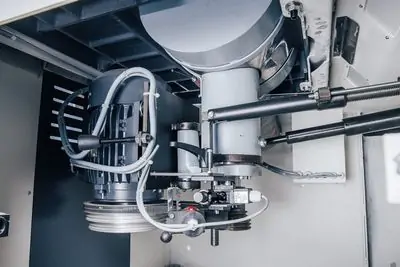

МОТОРНИЙ ВІДСІК Привід шпинделя від потужного двигуна за допомогою 2-х клинових ременів. Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації і забезпечує точність обробки і жорсткість конструкції на весь період експлуатації. Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що виключає її потрапляння в моторний відсік. |
 |

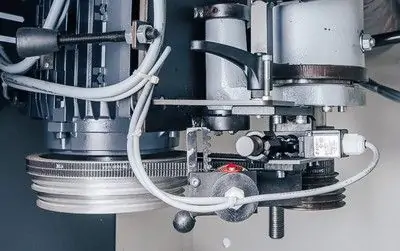

ПЕРЕМИКАННЯ ШВИДКОСТЕЙ Здійснюється шляхом швидкої і зручної перестановки ременів. Передбачено механізм жорсткої фіксації шпинделя при зміні інструменту. Індикація обраної частоти обертання за допомогою прапорця. 6 швидкостей обертання шпинделя: 10000, 8000, 6000, 5000, 4000, 3000 об / хв. Кінцевий вимикач виключає можливість включення станка при заблокованому шпинделі, що відповідає європейським нормам безпеки. |
 |
ШПИНДЕЛЬНА ЧАША Діаметр отвору в столі - 260мм. Це дозволяє опускати в стіл інструмент великого діаметра. Також великий діаметр чаші зручний при роботі з шпинделем під нахилом. |
  |

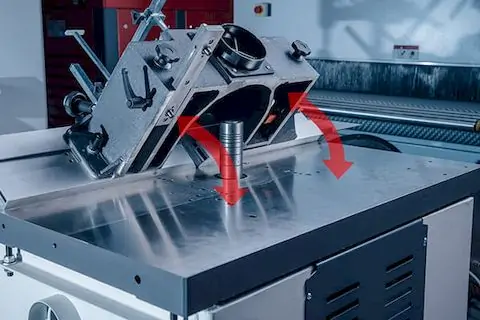

ЗАХИСНЕ ОГОРОДЖЕННЯ ШПИНДЕЛЯ
|
 |

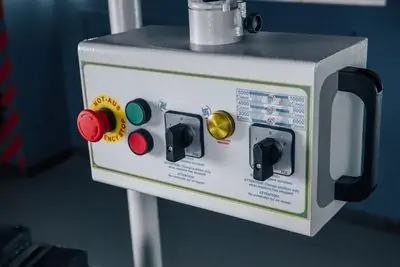

ПУЛЬТ УПРАВЛІННЯ Винесений на рівні очей, на поворотній консолі. Зручний і інформативний. На пульті розташовані:
|
  |

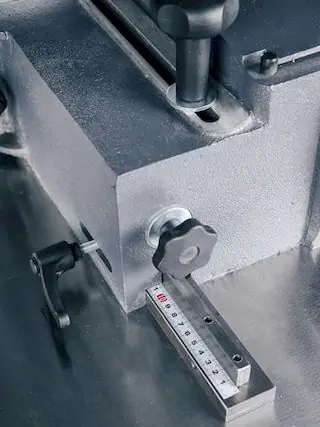

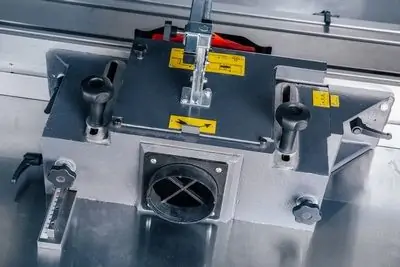

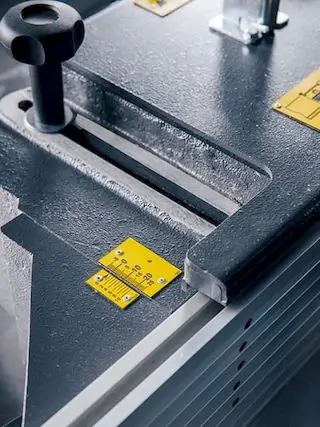

НАЛАШТУВАННЯ КОЖУХА Налаштування відображення напрямних по міліметровим шкалами за допомогою зручних регульовальних гвинтів. |
 |

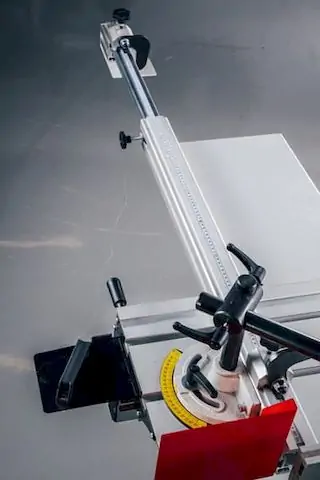

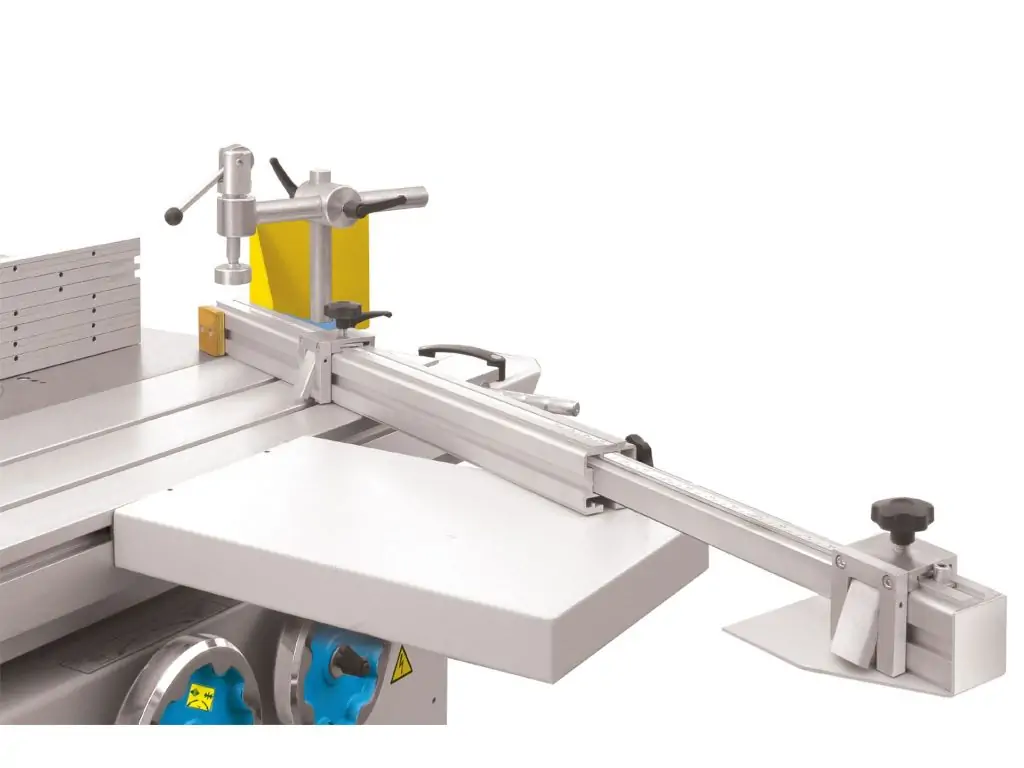

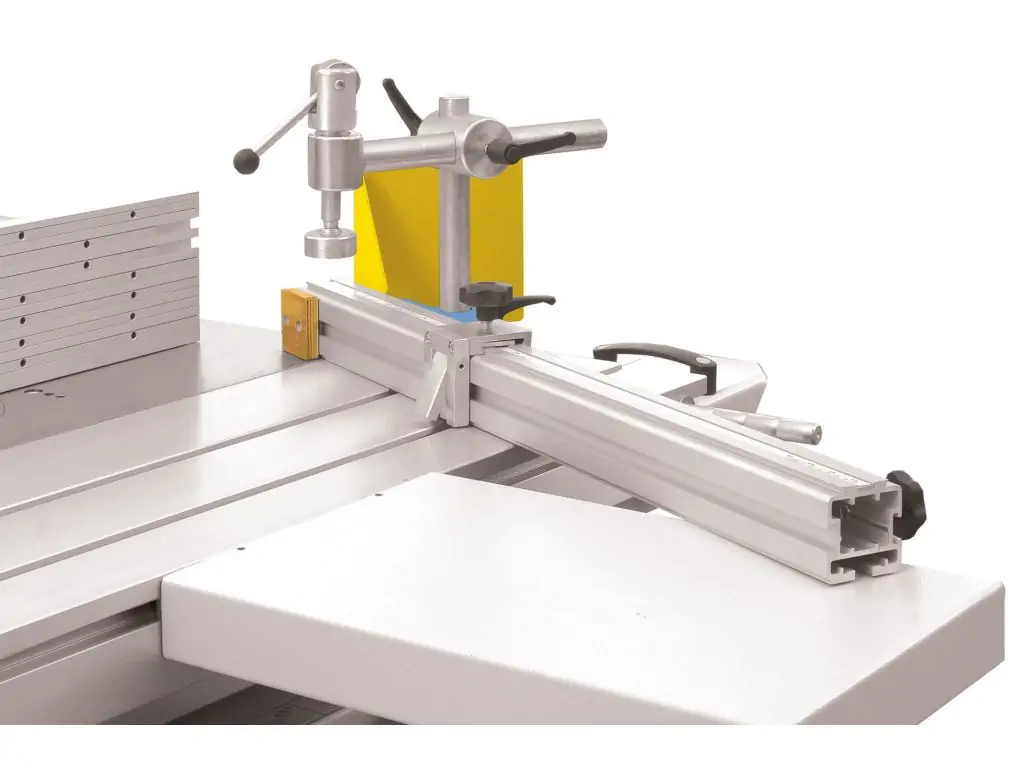

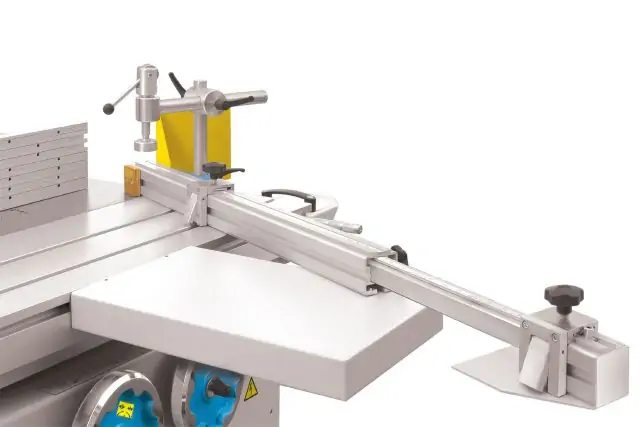

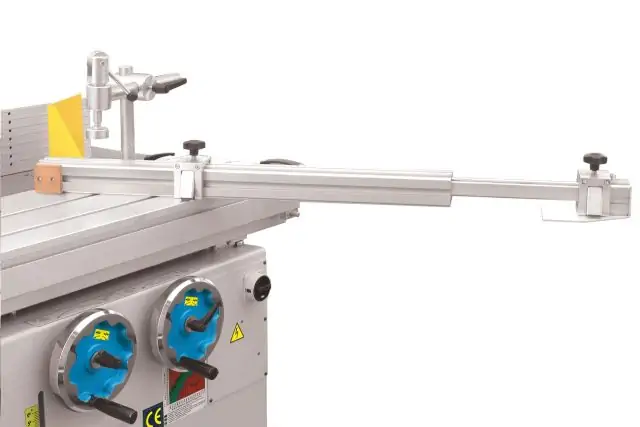

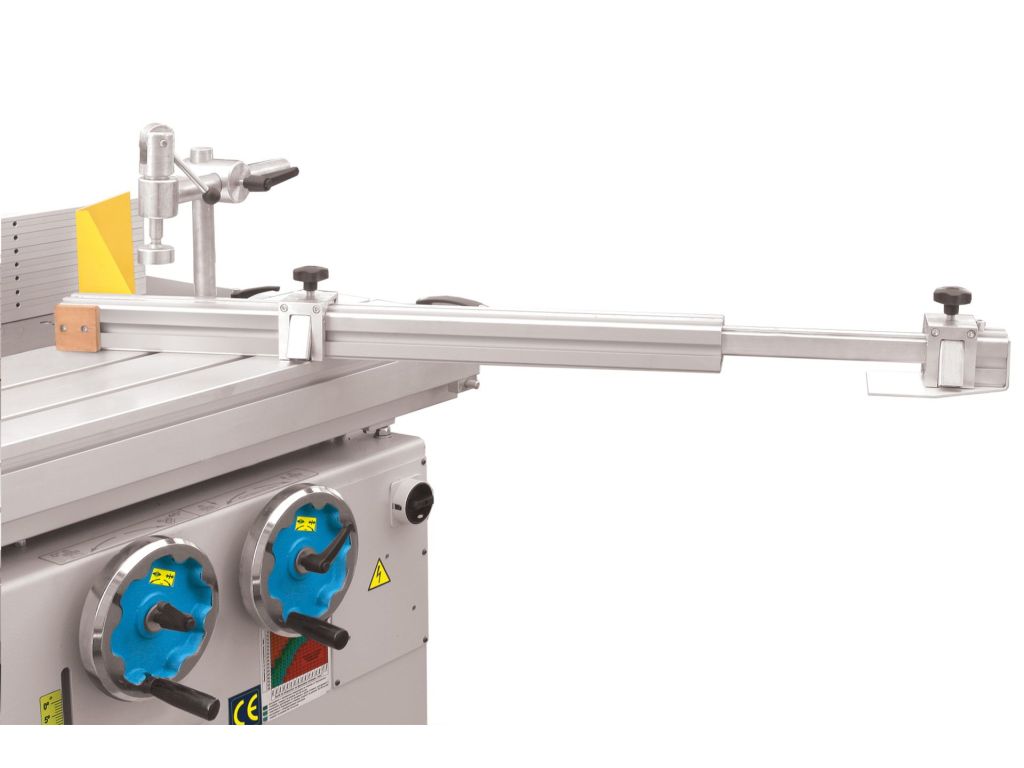

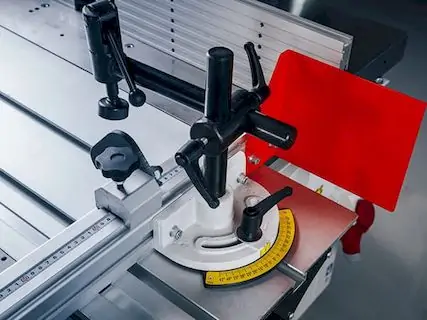

ТЕЛЕСКОПІЧНА ПОВОРОТНА ЛІНІЙКА
|
  |

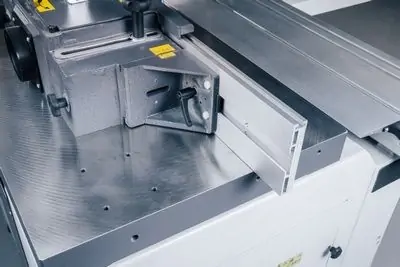

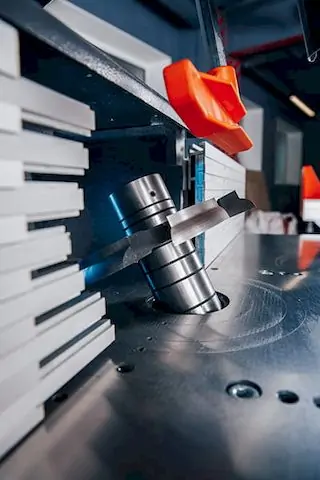

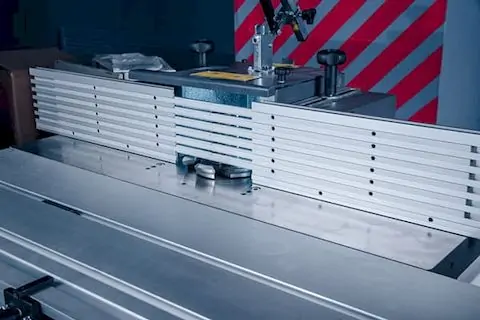

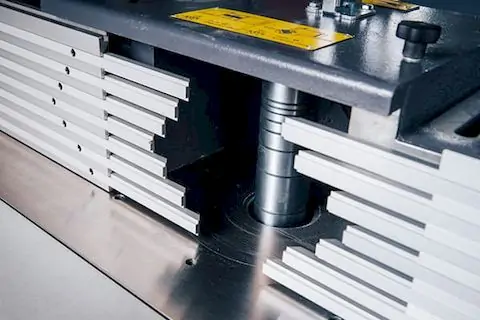

ІНТЕГРАЛЬНІ НАПРАВЛЯЮЧІ Дві напрямні лінійки загальною довжиною 1000 мм - ідеальна база при обробці. Виключений підрив деревини на краях, тому що висувні пластини скорочують відстань між лінійками і не дозволяють заготовці провалюватися всередину кожуха. Додатковий захист рук оператора. |
 |
ЕКСЦЕНТРИКОВИЙ ПРИТИСК Фіксація заготовок на каретці за допомогою ексцентрикового притиску. |
 |

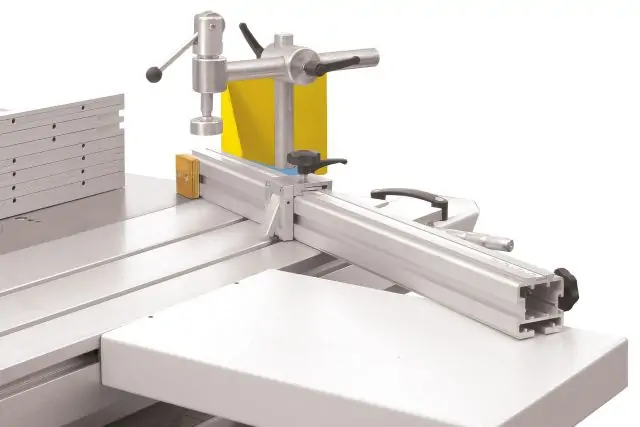

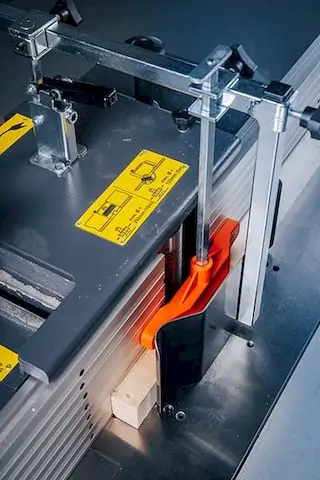

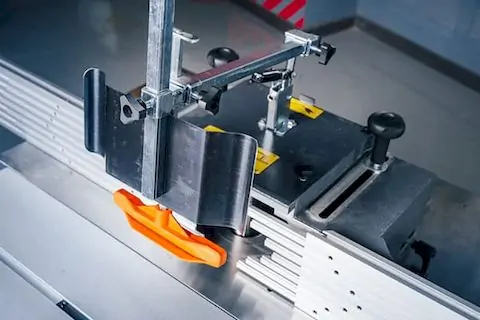

ПРИТИСК MORI Притискає заготовку в двох площинах: зверху до столу і збоку до напрямних лінійок, що забезпечує точність обробки і безпеку оператора.
|
 |

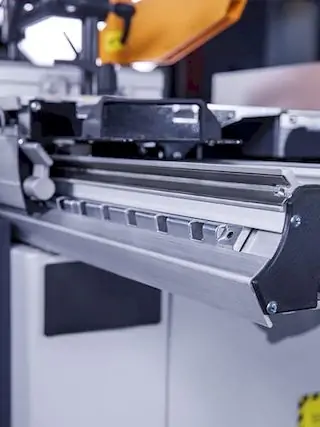

НАПРЯМНІ КАРЕТКИ Каретка переміщається по високоміцним загартованим сталевим напрямним пластинам. Пластини при необхідності можуть бути замінені, що робить ресурс каретки практично вічним. Аналогічна конструкція реалізована провідними німецькими виробниками верстатів. |
 |

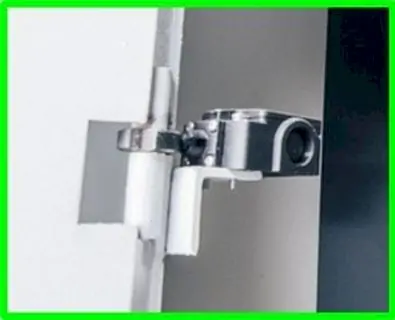

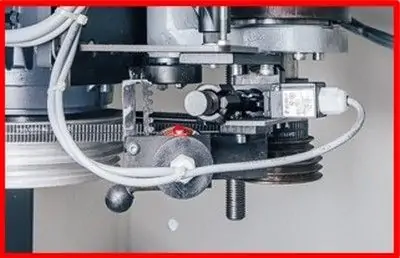

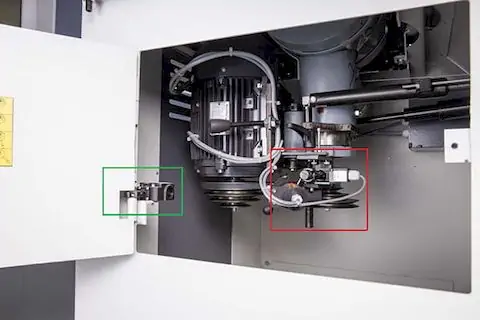

СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам. При відкритій кришці моторного відсіку спрацьовує кінцевий вимикач і блокує можливість включення станка (виділено зеленим). При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним). Це блокує включення станка з застопореним шпинделем і дозволяє уникнути дорогого ремонту.
|
 |
АСПІРАЦІЙНІ ПАТРУБКИ Перший аспіраційний патрубок розташований під столом для більш ефективного видалення стружки зі шпиндельної чаші. Другий патрубок знаходиться в захисному кожусі шпинделя. |
 |

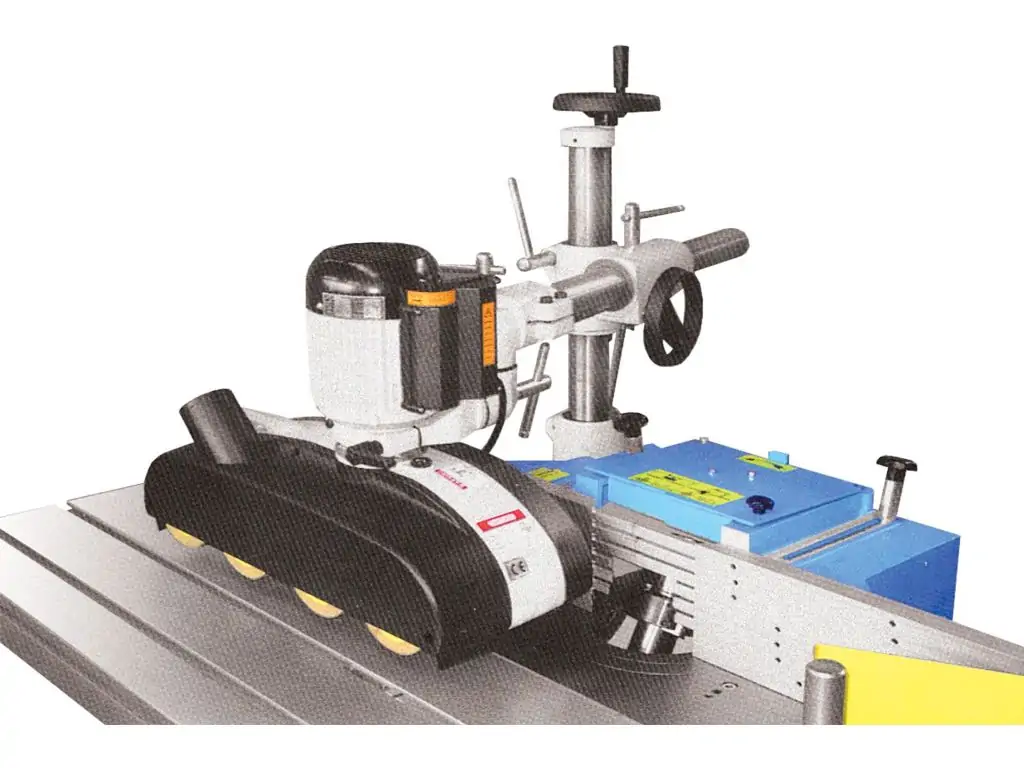

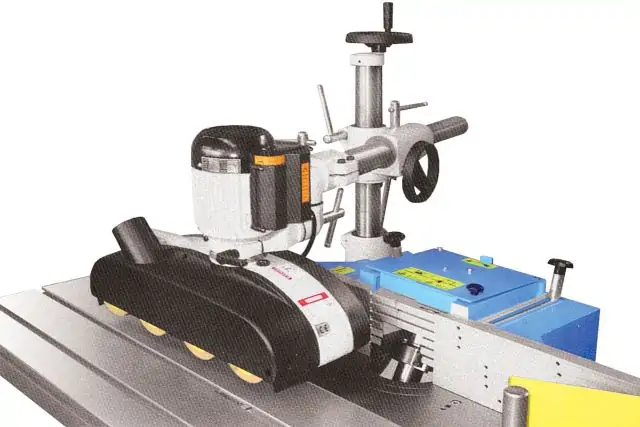

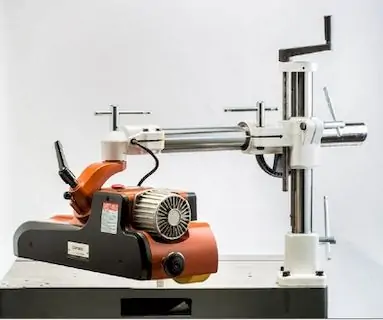

ПРЕДУСТАНОВКА ПІД АВТОПОДАТЧИК У столі передбачені 4 отвори з різьбленням для установки автоподатчика.
|
  |

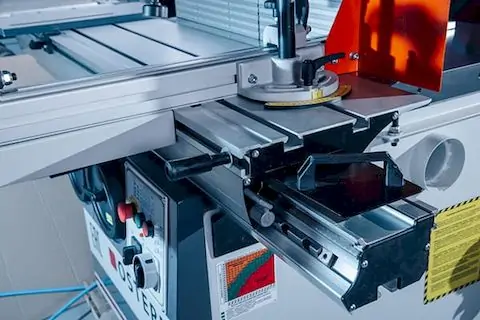

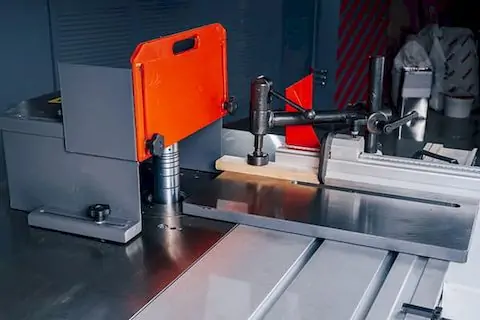

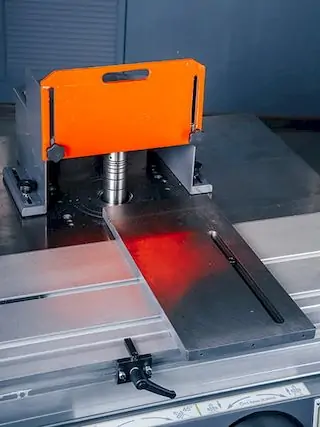

ШИПОРІЗНИЙ КОМПЛЕКТ (В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТЬ) Складається із:
Приставка дозволяє:
|
 |
СТОПОР КАРЕТКИ Зручно використовувати при поздовжньому фрезеруванні або роботі за шаблоном, коли не потрібне переміщення каретки. Для зручного переміщення каретки передбачено два важеля. |
Комплектація фрезерного верстата STOMANA T1002S
В стандартну комплектацію входять:
- Шипорізна каретка
- Шпиндель Ø 30 мм
- Шпиндель для кінцевих фрез (під цангу ER32)
- Ключ для знімання шпинделя
- Ключ для затиску цанг ER 32.
Шипорізний комплект, цанга та інструмент в стандартну комплектацію не входять!
Часті запитання
Детальніше про конструктивні особливості та експлуатацію професійних фрезерних верстатів читайте у відповідях на запитання.
Які переваги фрезерних верстатів з похилим шпинделем?
Ось ключові переваги фрезерних верстатів з такою конструкцією:
- Розширення діапазону профілів - можливість нахиляти шпиндель дозволяє стандартною фрезою виконувати роботи, для яких на звичайному верстаті знадобилися б спеціальні профільні фрези
- Економія інструменту - замість купівлі додаткових профільних і кутових фрез можна використовувати стандартні прямі фрези і просто нахилити шпиндель, щоб створити бажаний профіль
- Покращення якості обробки - можливість оптимізувати кут різання інструменту щодо волокон деревини дозволяє досягти чистішої поверхні та мінімізувати виривання волокон
- Ефективне використання всієї робочої висоти фрези.
Навіщо у фрезерному верстаті потрібна система електричного гальмування шпинделя?
Після вимкнення живлення шпиндель може обертатися ще кілька секунд. Електродинамічне гальмо швидко зупиняє його обертання, підвищуючи безпеку оператора і скорочуючи час очікування між операціями.
Чому професійні фрезерні верстати мають важкі чавунні столи?
Масивний чавунний стіл гасить вібрації під час роботи, забезпечує точність позиціонування і стабільність при фрезеруванні великих деталей. Це особливо важливо при серійному виробництві або роботі з твердими породами деревини.
Яку функцію у фрезерному верстаті виконує телескопічна поворотна лінійка?
Телескопічна поворотна лінійка - це допоміжний вузол, який служить для точного ведення заготовки під заданим кутом до фрези. Дозволяє фіксувати і стабільно притискати деталь під будь-яким кутом (зазвичай у діапазоні ±45°).
Що таке шипорізна каретка фрезерного верстата?
Шипорізна каретка - це рухома платформа з направляючими, призначена для точного фрезерування торців заготовок, насамперед при виготовленні шипових з’єднань. Її основна функція - подавати деталь точно перпендикулярно або під заданим кутом до фрези,щоб обробити торець або край з високою точністю.
