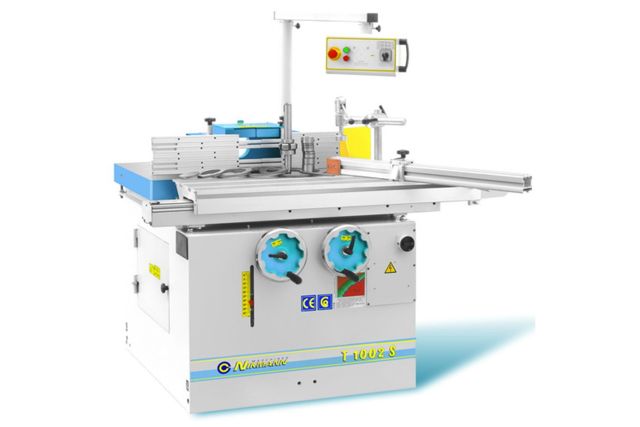

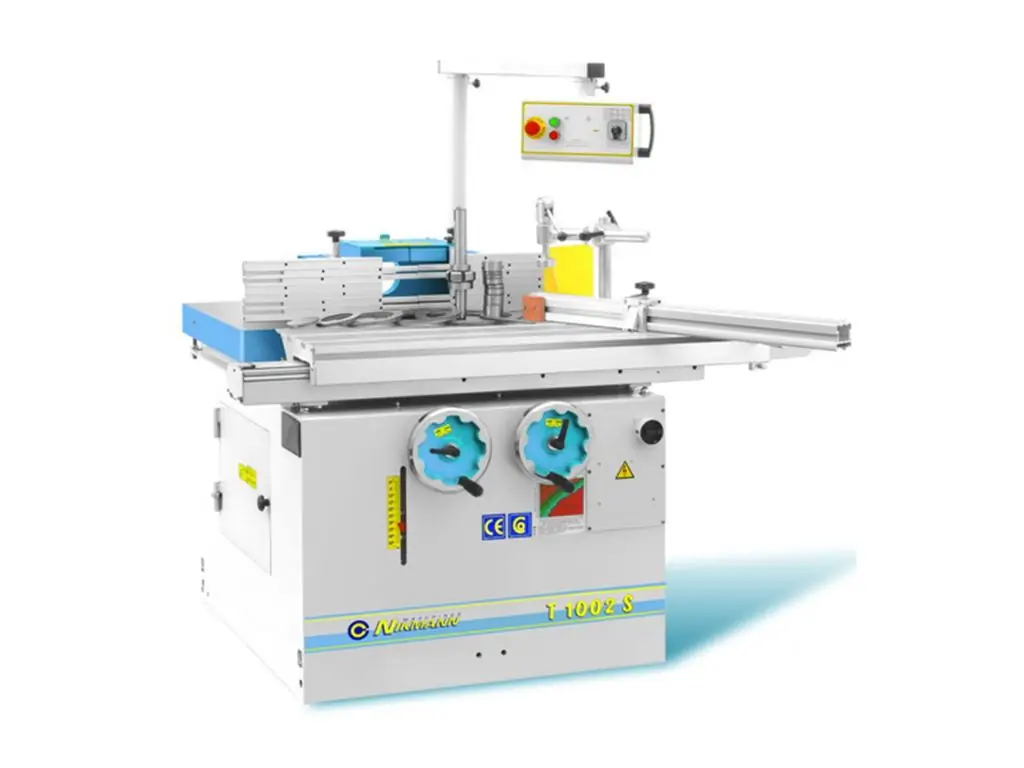

Фрезерный станок STOMANA T1002S – это профессиональное оборудование для деревообработки, которое позволяет выполнять профильное и угловое фрезерование, фрезерование по шаблону, а также нарезку шипов и проушин. Особенностью модели является наклон шпинделя под углом 90-45°, что позволяет обрабатывать разные профили одной и той же фрезой, изменяя лишь угол наклона шпинделя, и улучшает качество обработки при разной глубине профиля на одной заготовке. Поставляется с шипорезной кареткой размером 1150х350 мм, которая обеспечивает точное и плавное перемещение заготовки. Шипорезный комплект в базовую комплектацию не входит!
Двухскоростной двигатель мощностью 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт) позволяет выбирать оптимальную мощность под конкретную задачу, а 6 скоростей вращения шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин) - эффективно работать с разными породами древесины и диаметрами фрез. Этот профессиональный фрезерный станок имеет жесткую чугунную конструкцию весом 430 кг, что обеспечивает его стабильность и точность даже при максимальной нагрузке.
Преимущества фрезерного станка STOMANA T1002S
- Двухскоростной двигатель мощностью 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт)
- Питание от трехфазной сети
- 2 шпинделя - Ø 30 мм и для концевых фрез (под цангу ER32)
- Ход шпинделя – 180 мм
- Наклон шпинделя под углом 90-45°
- Установка шпинделя на прецизионных подшипниках
- 6 скоростей вращения шпинделя - 3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин
- Электронный счетчик оборотов
- Электромагнитный тормоз для быстрой остановки шпинделя
- Блокировка шпинделя для безопасной замены инструмента
- Максимальный диаметр фрезы – при профилировании 250 мм, при шипорезке – 300 мм
- Эксцентриковая система фиксации заготовок
- Шипорезная каретка размером 1150х350 мм
- Движение каретки по направляющим из закаленной стали
- Стопор каретки
- 2 рычага для перемещения каретки
- Литой чугунный стол с ребрами жесткости размером 1000х650 мм
- Отверстия в корпусе для установки автоподатчика
- 2 выхода под аспирацию (над столом и под столом)
- 2 направляющие линейки длиной по 500 мм

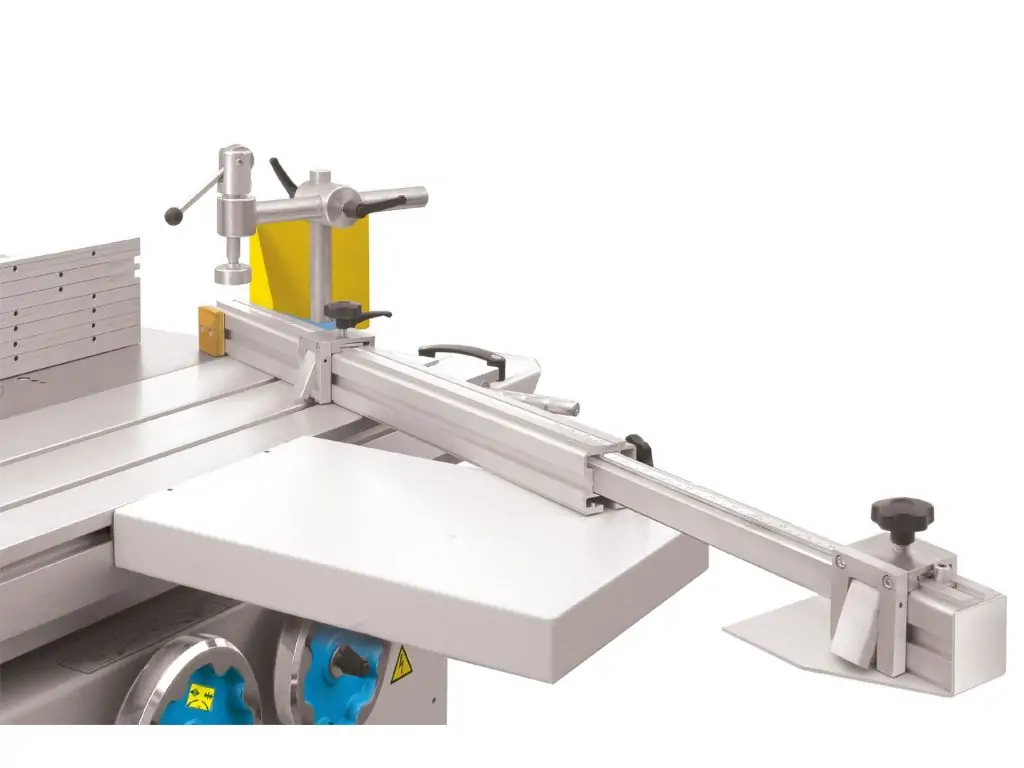

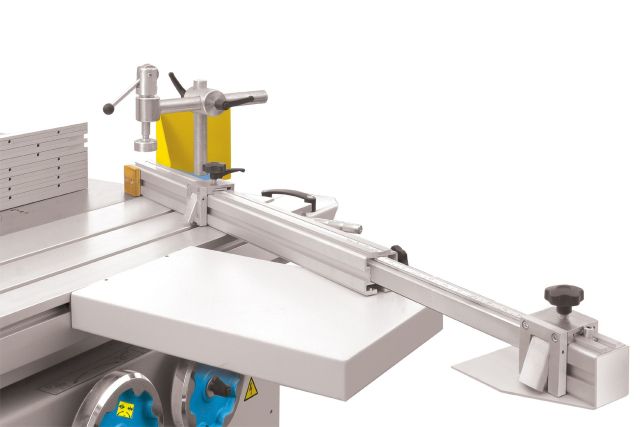

- Телескопическая поворотная линейка длиной 900 мм + удлинение 700 мм
- Приставной стол размером 500х320 мм
- Пульт управления на поворотной консоли, расположенной на уровне глаз
- Жесткая конструкция весом 430 кг.
Конструктивные особенности фрезерного станка STOMANA T1002S
 |
СМЕННЫЙ ШПИНДЕЛЬ МК4 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их. В комплекте поставляется 2 шпинделя: Ø32мм и для концевых фрез (под цангу ER32). |
 |
ШПИНДЕЛЬ ПОД КОНЦЕВОЙ ИНСТРУМЕНТ В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER 32 (цанга и инструмент в комплект поставки не входят). Ключ для съема шпинделя и ключ для зажима цанг ER 32 поставляются в комплекте со станком. |
 |
НАКЛОН ШПИНДЕЛЯ 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На верхнем рисунке скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента.
Работа с наклоном: При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента.
|
 |
СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха. |
 |
МОТОРНЫЙ ОТСЕК Привод шпинделя от мощного двигателя посредством 2-х клиновых ремней. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек. |
 |
ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ Осуществляется путем быстрой и удобной перестановки ремней. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка. 6 скоростей вращения шпинделя: 10000, 8000, 6000, 5000, 4000, 3000 об/мин. Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |
 |
ШПИНДЕЛЬНАЯ ЧАША Диаметр отверстия в столе – 260мм. Это позволяет опускать в стол инструмент большого диаметра. Также большой диаметр чаши удобен при работе с шпинделем под наклоном. |
  |
ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ
|
 |
ПУЛЬТ УПРАВЛЕНИЯ Вынесенный на уровне глаз, на поворотной консоли. Удобный и информативный. На пульте расположены:
|
  |
НАСТРОЙКИ КОЖУХА Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |
 |

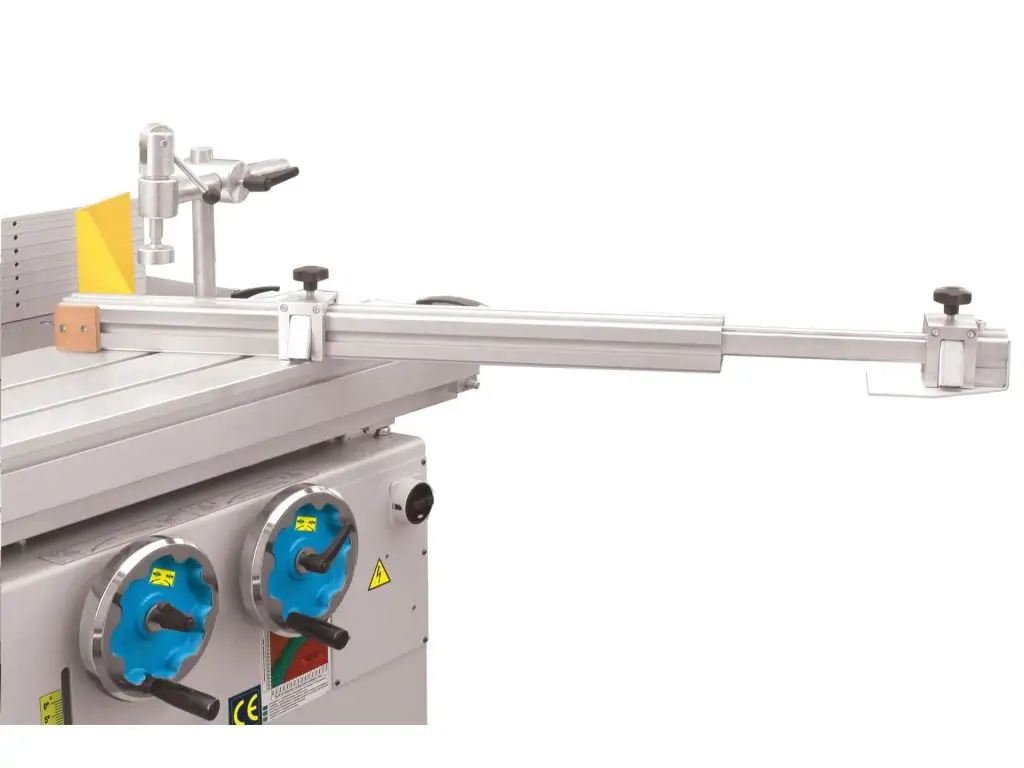

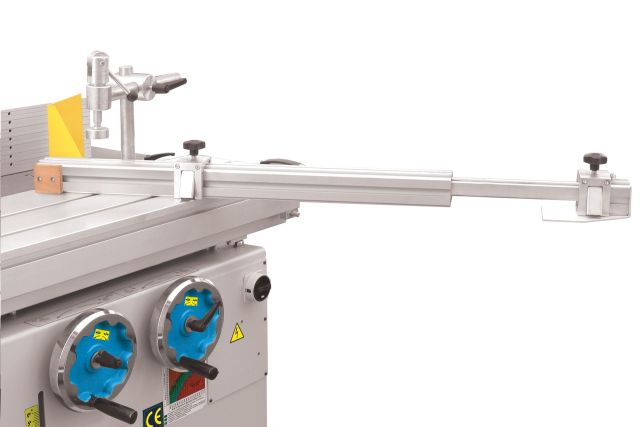

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА
|
  |
ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке. Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха. Дополнительная защита рук оператора. |
 |

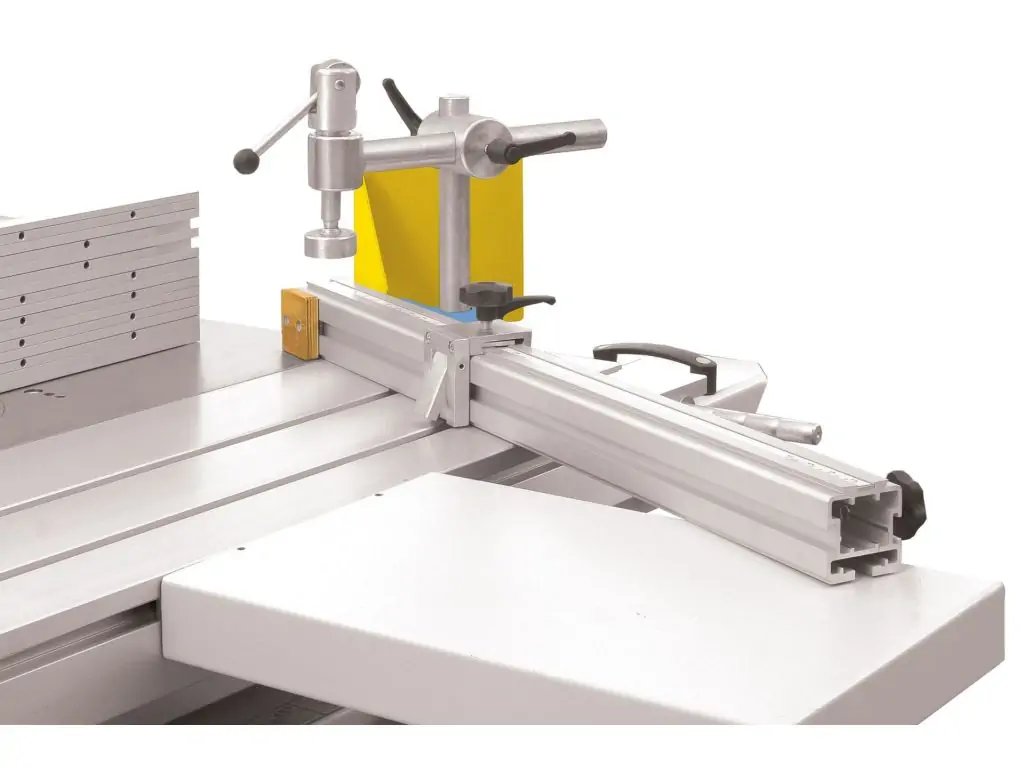

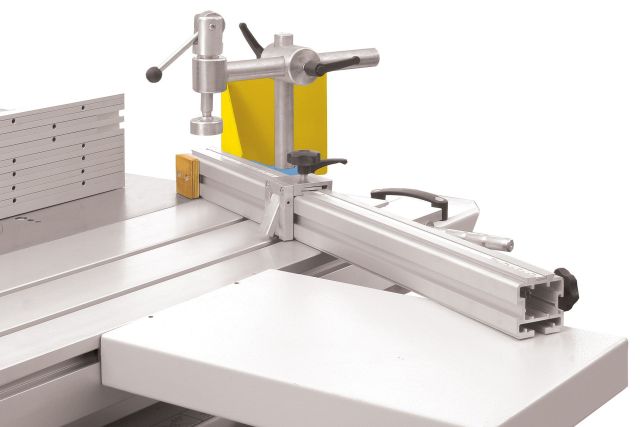

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Фиксация заготовок на каретке при помощи эксцентрикового прижима. |
 |
ПРИЖИМ MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.
|
 |
НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным. Аналогичная конструкция реализована ведущими немецкими производителями станков. |
 |
СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.
|
 |
АСПИРАЦИОННЫЕ ПАТРУБКИ Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя. |
 |

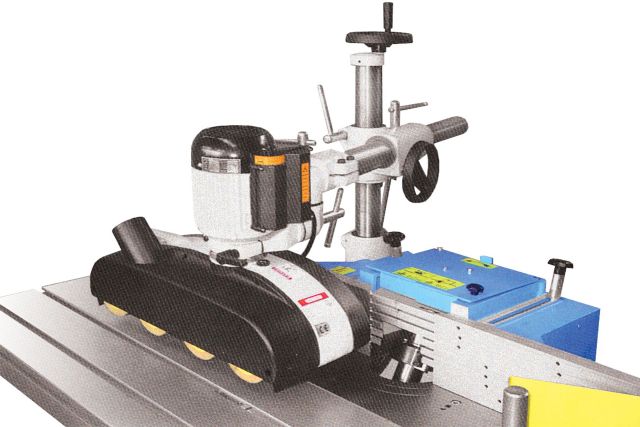

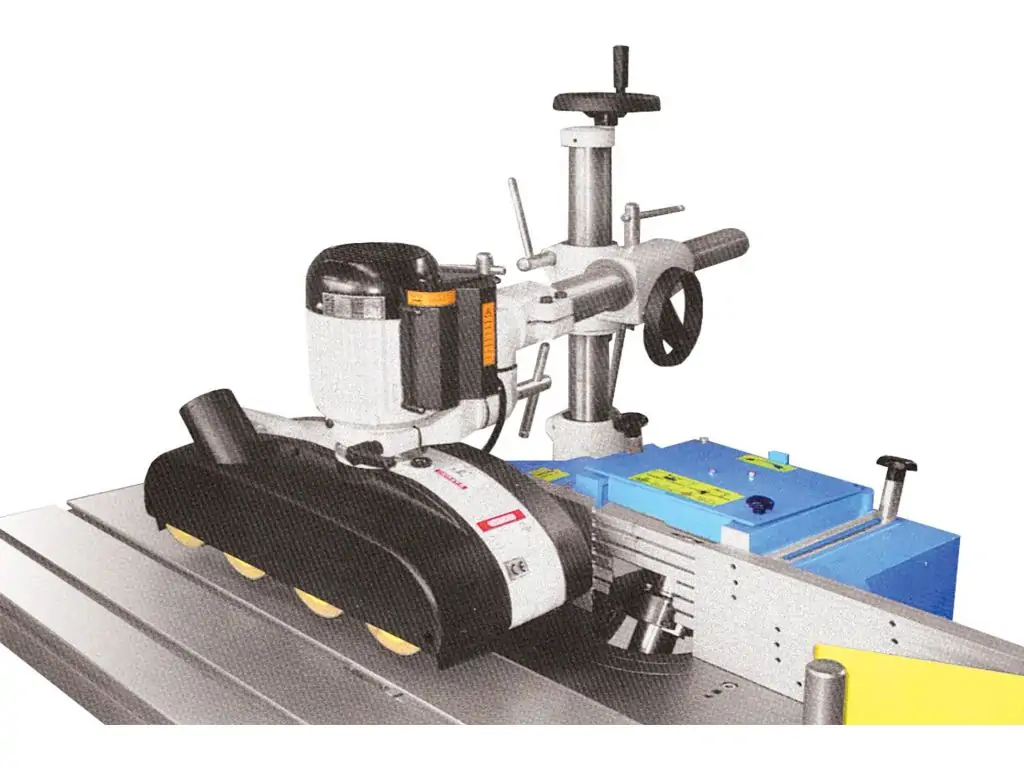

ПРЕДУСТАНОВКА ПОД АВТОПОДАТЧИК В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика.
|
  |
ШИПОРЕЗНЫЙ КОМПЛЕКТ (В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ) Состоит из:
Приставка позволяет:
|
 |
СТОПОР КАРЕТКИ Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки. Для удобного перемещения каретки предусмотрено две рукоятки. |
Комплектация фрезерного станка STOMANA T1002S
В стандартную комплектацию входят:
- Шипорезная каретка
- Шпиндель Ø 30 мм
- Шпиндель для концевых фрез (под цангу ER32)
- Ключ для снятия шпинделя
- Ключ для зажима цанг ER 32.
Шипорезный комплект, цанга и инструменты в стандартную комплектацию не входят!
Частые вопросы
Подробнее о конструктивных особенностях и эксплуатации профессиональных фрезерных станков читайте в ответах на вопросы.
Какие преимущества фрезерных станков с наклонным шпинделем?
Вот ключевые преимущества фрезерных станков с такой конструкцией:
- Расширение диапазона профилей – возможность наклонять шпиндель позволяет стандартной фрезой выполнять работы, для которых на обычном станке понадобились бы специальные профильные фрезы
- Экономия инструмента – вместо покупки дополнительных профильных и угловых фрез можно использовать стандартные прямые фрезы и просто наклонить шпиндель, чтобы создать желаемый профиль
- Улучшение качества обработки - возможность оптимизировать угол резки инструмента относительно волокон древесины, что позволяет достичь более чистой поверхности и минимизировать вырывание волокон
- Эффективное использование всей рабочей высоты фрезы.
Зачем во фрезерном станке нужна система электронного торможения шпинделя?
После отключения питания шпиндель может вращаться еще несколько секунд. Электродинамический тормоз быстро останавливает его вращение, повышая безопасность оператора и сокращая время ожидания между операциями.
Почему профессиональные фрезерные станки имеют тяжелые чугунные столы?
Массивный чугунный стол гасит вибрации при работе, обеспечивает точность позиционирования и стабильность при фрезеровании больших деталей. Это особенно важно при серийном производстве или работе с твердыми породами древесины.
Какую функцию в фрезерном станке выполняет телескопическая поворотная линейка?
Телескопическая поворотная линейка – это вспомогательный узел, который служит для точного ведения заготовки под заданным углом к фрезе. Позволяет фиксировать и стабильно прижимать деталь под любым углом (обычно в диапазоне ±45°).
Что такое шипорезная каретка фрезерного станка?
Шипорезная каретка – это подвижная платформа с направляющими, предназначенная для точного фрезерования торцов заготовок, прежде всего при изготовлении шиповых соединений. Ее основная функция – подавать деталь точно перпендикулярно или под заданным углом к фрезе, чтобы обработать торец или край с высокой точностью.
