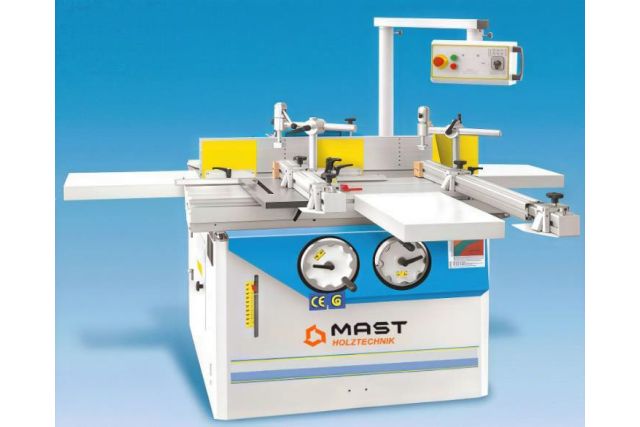

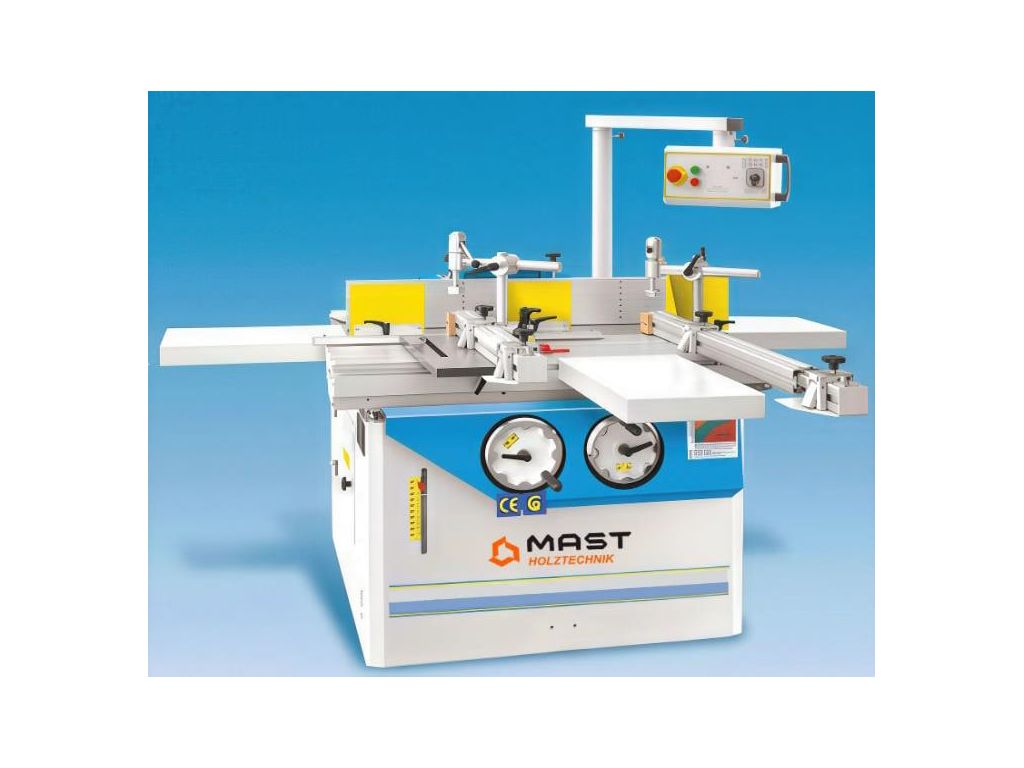

Фрезерний верстат Mast Holztechnik T 1002 L з шипорізною кареткою довжиною 1600 мм та ходом 1100 мм буде ідеальним вибором для професійних деревообробних виробництв, які працюють з габаритними деталями. Нахил шпинделя на 90-45° дозволяє створювати складні профілі та скоси без використання спеціалізованих кутових фрез, що зменшує витрати на інструмент та забезпечує універсальність верстата.
Двошвидкісний двигун потужністю 3,2 кВт/ 4 кВт ((4,3 кВт/ 5,5 кВт) дозволяє адаптувати роботу верстата під конкретне завдання, а 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000 / 10000 об/хв) - підібрати оптимальну швидкість обробки під діаметр фрези і тип деревини. Електромагнітне гальмо шпинделя скорочує час простою між циклами і захищає оператора від травмування. Робочий стіл виконаний з литого чавуну, каретка - з високоякісного алюмінієвого профілю. Загартовані сталеві напрямні забезпечують високу точність і плавність ходу каретки. Широкий функціонал і проста та зрозуміла панель керування дозволяють легко налаштувати цей фрезерний верстат з похилим шпинделем під різні задачі та швидко інтегрувати його у виробництво.
Технічні характеристики фрезерного верстата Mast Holztechnik T 1002 L
| СТАНДАРТНА КОМПЛЕКТАЦІЯ | |
| Розміри робочого столу, мм | 1000 x 650 |
| Розміри шипорізної каретки, мм | 1600 x 350 |
| Конус Морзе | MK4 |
| Діаметр шпинделя, мм | Ø 32 |
| Нахил шпинделя | 90°/ 45° |
| Вертикальний хід шпинделя, мм | 180 |
| Корисна довжина шпинделя, мм | 125 |
|
Максимальний діаметр інструменту, мм: - при профілюванні - при шипорізанні |
ø250 ø300 |
| Потужність двошвидкісного двигуна, кВт | 3.2/4.0 (4.3/5.5) |
| Оберти шпинделя, об/хв | 10000/8000/6000/ 5000/4000/3000 |
| Вага, кг | 446 |
| ОПЦІЇ | |
| Потужність головного двигуна, кВт | 4.5/5.5 (6.1/7.4) |
| Інтегральні лінійки, мм | 350, 500 |
| Притискаючий пристрій | |
| Стіл та запобіжник для шипорізання, мм | Ø 320 |
| Ліве/праве обертання шпинделя | |
| Розширення рухомого столу | |
| Подовження рухомого столу | |
| Телескопічна лінійка 900 мм + 2 відкидні упори | |
| Змінний шпиндель, МК4 діаметр, мм | ø1 1/4",ø30, ø35, ø40, ø50 |
Переваги фрезерного верстата Mast Holztechnik T 1002 L
- Двошвидкісний двигун потужністю 3,2 кВт/ 4 кВт ((4,3 кВт/ 5,5 кВт)
- Живлення від трифазної мережі
- Діаметр шпинделя - 32 мм
- Прецизійні підшипники шпинделя
- 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв)
- Нахил шпинделя на 90-45°
- Вертикальний хід шпинделя - 180 мм
- Робоча висота - 125 мм
- Діаметр отвору в столі - 260 мм
- Максимальний діаметр фрези - 250 мм при профілюванні, 300 мм при шипорізанні
- Литий чавунний стіл з ребрами жорсткості
- Розмір робочого столу - 1000х650 мм
- Алюмінієва шипорізна каретка розміром 350х1600 мм
- Хід каретки - 1100 мм
- Загартовані сталеві напрямні каретки
- Переміщення каретки за допомогою 2 важелів
- Стопор каретки
- Ексцентриковий притиск
- Електронний лічильник обертів
- Електромагнітне гальмо шпинделя
- Електромеханічне блокування шпинделя при зміні інструменту
- Телескопічна поворотна лінійка довжиною 900 мм з подовженням 700 мм
- Панель керування на поворотній консолі, встановлена на рівні очей
- 2 виходи під аспірацію
- Жорстка станина з литого чавуну
- Вага - 446 кг.
Доступні опції фрезерного верстата по дереву MAST Holztechnik T 1002 L
- Потужність двигуна 4,5 кВт/ 5,5 кВт (6,1 кВт/ 7,4 кВт)
- Змінні шпинделі ø1 1/4",ø30, ø35, ø40, ø50
- Стіл та запобіжник для шипорізання
- Притиск MORI
- Ліве/праве обертання шпинделя
- Розширення і подовження рухомого столу
- Інтегральні лінійки 350 мм, 500 мм
- Телескопічна лінійка з 2 прапорцевими упорами.
Конструктивні особливості фрезерного верстата Mast Holztechnik T 1002 L
 |
ЗМІННИЙ ШПИНДЕЛЬ МК4 Зручна зміна шпинделів під різні посадочні діаметри фрез: 30, 32, 40, 50 та шпиндель для кінцевих фрез. Дозволяє в одному верстаті мати шпинделі різних діаметрів та працювати кінцевим інструментом. Зручно, коли фрези мають різні посадкові діаметри, а зібрані комплекти фрез можна міняти разом зі шпинделем, не знімаючи їх. У комплекті поставляється 2 шпинделі: Ø32 мм та для кінцевих фрез (під цангу ER32). |
 |
ШПИНДЕЛЬ ПІД КІНЦЕВИЙ ІНСТРУМЕНТ У комплекті з верстатом поставляється шпиндель під кінцевий інструмент із кріпленням під цангу ER32 (цанга та інструмент у комплект поставки не входять). Ключ для знімання шпинделя та ключ для затиску цанг ER32 постачаються в комплекті з верстатом. |
 |
НАХИЛ ШПИНДЕЛЯ 0-45° Покращує якість обробки поверхні при різній глибині профілю на одній заготовці. Робота без нахилу: На рис.2 швидкість у точці значно більше швидкості у точці У, так як R2 значно більший за R1. Тому якість обробки поверхні D у точках В і С буде відрізнятися, а також може спричинити перегрів поверхні заготовки та інструменту.
Робота з нахилом: При нахилі шпинделя швидкість в точках практично однакова, так як R2 не набагато більший за R1. Це підвищує якість обробки та збільшує ресурс інструменту (рис.3).
|
 |
ЗАХИСНА ОГОРОЖА ШПИНДЕЛЯ Кожух для фрез діаметром 250 мм. Напрямні лінійки завдовжки 500 мм кожна. У кожусі передбачено вихід під аспірацію Ø120 мм. |
 |
ЛІЧИЛЬНИК ВЕРТИКАЛЬНОГО ПОЛОЖЕННЯ ШПИНДЕЛЯ Для точного позиціонування шпинделя за висотою верстат оснащений механічним лічильником. |
 |
СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА Дозволяє швидко відновити задане налаштування напрямних лінійок після зняття кожуха. |
 |
НАЛАШТУВАННЯ КОЖУХА Налаштування напрямних лінійок за міліметровими шкалами за допомогою зручних регулювальних гвинтів. |
 |
ЕКСЦЕНТРИКОВИЙ ПРИТИСК Фіксація заготовок на каретці за допомогою ексцентрикового притиску. |
 |
ШПИНДЕЛЬНА ЧАША Діаметр отвору у столі – 260 мм. Це дозволяє опускати в стіл інструмент великого діаметра. Також великий діаметр чаші зручний під час роботи зі шпинделем під нахилом. Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що унеможливлює її потрапляння в моторний відсік. |
 |
МОТОРНИЙ ВІДСІК Привід шпинделя від потужного двигуна за допомогою клинопасової передачі. Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації та забезпечує точність обробки і жорсткість конструкції на весь період експлуатації. |
 |
ПЕРЕМИКАННЯ ШВИДКОСТЕЙ Здійснюється шляхом швидкої та зручної перестановки ременя. Індикація вибраної частоти обертання за допомогою прапорця. 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв). Передбачено механізм жорсткої фіксації шпинделя під час зміни інструменту. Кінцевий вимикач унеможливлює включення верстата при заблокованому шпинделі, що відповідає європейським нормам безпеки. |
 |
СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам. При відкритій кришці відсіку спрацьовує кінцевий вимикач і блокує можливість включення верстата (виділено зеленим). При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним). Це блокує включення верстата із застопореним шпинделем і дозволяє уникнути дорогого ремонту |
 |
ПРИТИСК MORI (ОПЦІЯ!!!) Притискає заготовку у двох площинах: зверху до столу та збоку до напрямних лінійок, що забезпечує точність обробки та безпеку оператора. |
 |
АСПІРАЦІЙНІ ПАТРУБКИ Перший аспіраційний патрубок розташований під столом для ефективнішого видалення стружки зі шпиндельної чаші. Другий патрубок знаходиться у захисному кожусі шпинделя. |
 |
НАПРЯМНІ КАРЕТКИ Каретка переміщується по високоміцних загартованих сталевих напрямних пластинах. Пластини за необхідності можуть бути замінені, що робить ресурс каретки майже вічним. Аналогічна конструкція реалізована провідними німецькими виробниками верстатів. |
 |
ПАНЕЛЬ КЕРУВАННЯ Винесена на рівні очей, на поворотній консолі. Зручна та інформативна. На панелі розташовані:
|
 |
ТЕЛЕСКОПІЧНА ПОВОРОТНА ЛІНІЙКА
|
Часті запитання
Відповіді на запитання допоможуть краще розібратися в особливостях конструкції та експлуатації фрезерних верстатів по дереву.
Для чого потрібна шипорізна каретка на фрезерному верстаті?
Шипорізна каретка (рухомий стіл) використовується для точного позиціонування заготовки та її плавного переміщення при нарізанні шипів і пазів, а також торцюванні.
На що впливає довжина шипорізної каретки у фрезерному верстаті?
Довжина шипорізної каретки визначає максимальну ширину деталі, яку можна надійно закріпити і точно провести через фрезу. Чим довша каретка, тим краща підтримка великих деталей.
Для чого на фрезерних верстатах використовуються змінні шпинделі з різними діаметрами?
Змінні шпинделі різних діаметрів дозволяють працювати з фрезами різних типів і розмірів, що дає змогу використовувати широкий спектр інструменту і забезпечує максимальну гнучкість верстата.
Чому напрямні шипорізної каретки фрезерного верстата зазвичай із загартованої сталі?
Напрямні із загартованої сталі мають високу зносостійкість і не деформуються при тривалих навантаженнях. Це забезпечує ідеально плавний хід каретки навіть через роки роботи, що напряму впливає на точність шипорізних операцій.
Навіщо фрезерному верстату потрібне шпиндельне блокування?
Блокування фіксує шпиндель під час зміни інструмента, що робить операцію безпечною та швидкою. Без цього механізму оператор змушений буде утримувати шпиндель вручну або використовувати додаткові ключі.
