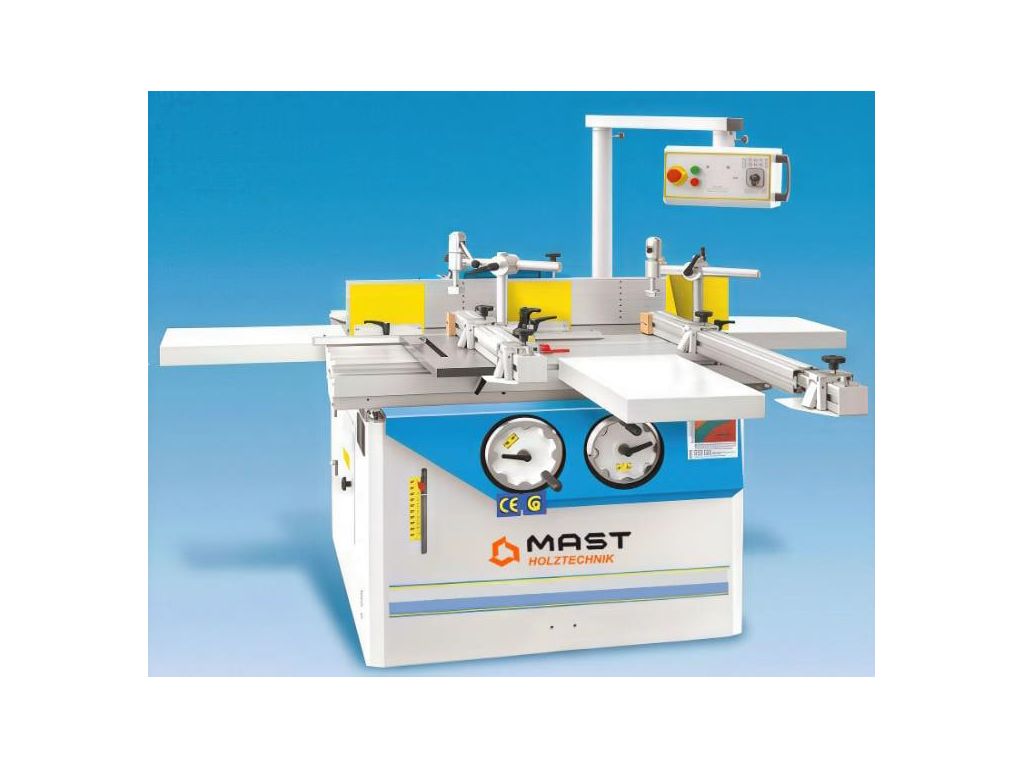

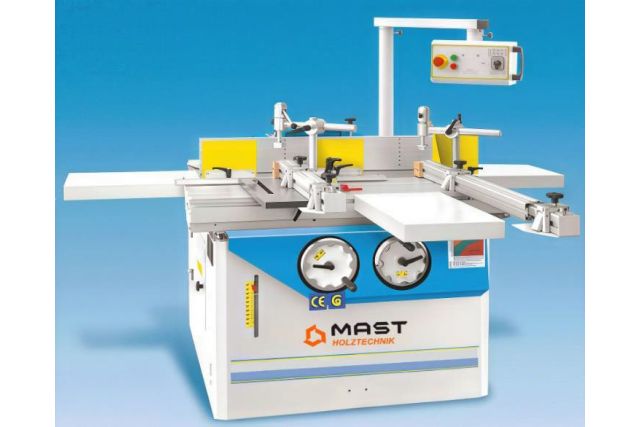

Фрезерный станок Mast Holztechnik T 1002 L с шипорезной кареткой длиной 1600 мм и ходом 1100 мм будет идеальным выбором для профессиональных деревообрабатывающих производств, работающих с габаритными деталями. Наклон шпинделя на 90-45° позволяет создавать сложные профили и скосы без использования специализированных угловых фрез, что уменьшает расход инструмента и обеспечивает универсальность станка.
Двухскоростной двигатель мощностью 3,2 кВт/ 4 кВт ((4,3 кВт/ 5,5 кВт) позволяет адаптировать работу станка под конкретную задачу, а 6 скоростей вращения шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин) – подобрать оптимальную скорость обработки под диаметр фрезы и тип древесины. Электромагнитный тормоз шпинделя сокращает время простоя между циклами и защищает оператора от травмирования. Рабочий стол выполнен из литого чугуна, каретка – из высококачественного алюминиевого профиля. Закаленные стальные направляющие обеспечивают высокую точность и плавность хода каретки. Широкий функционал и простая и понятная панель управления позволяют легко настроить этот фрезерный станок с наклонным шпинделем под разные задачи и быстро интегрировать его в производство.
Технические характеристики фрезерного станка Mast Holztechnik T 1002 L
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |
| Размеры рабочего стола, мм | 1000 x 650 |
| Размеры шипорезной каретки, мм | 1600 x 350 |
| Конус Морзе | MK4 |
| Диаметр шпинделя, мм | Ø 32 |
| Наклон шпинделя | 90°/ 45° |
| Вертикальный ход шпинделя, мм | 180 |
| Полезная длина шпинделя, мм | 125 |
|
Максимальный диаметр инструмента, мм: - при профилировании - при шипорезке |
ø250 ø300 |
| Мощность двухскоростного двигателя, кВт | 3.2/4.0 (4.3/5.5) |
| Обороты шпинделя, об/мин | 10000/8000/6000/5000/4000/3000 |
| Вес, кг | 446 |
| ОПЦИИ | |
| Мощность главного двигателя, кВт | 4.5/5.5 (6.1/7.4) |
| Интегральные линейки, мм | 350, 500 |
| Прижимное устройство | |
| Стол и предохранитель для шипорезки, мм | Ø 320 |
| Левое/правое вращение шпинделя | |
| Расширение подвижного стола | |
| Удлинение подвижного стола | |
| Телескопическая линейка 900 мм + 2 откидных упора | |
| Сменный шпиндель МК4, диаметр, мм | ø1 1/4",ø30, ø35, ø40, ø50 |
Преимущества фрезерного станка Mast Holztechnik T 1002 L
- Двухскоростной двигатель мощностью 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт)
- Питание от трехфазной сети
- Диаметр шпинделя – 32 мм
- Прецизионные подшипники шпинделя
- 6 скоростей вращения шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин)
- Наклон шпинделя на 90-45°
- Вертикальный ход шпинделя – 180 мм
- Рабочая высота – 125 мм
- Диаметр отверстия в столе – 260 мм
- Максимальный диаметр фрезы – 250 мм при профилировании, 300 мм при шипорезке
- Литой чугунный стол с ребрами жесткости
- Размер рабочего стола – 1000х650 мм
- Алюминиевая шипорезная каретка размером 350х1600 мм
- Ход каретки – 1100 мм
- Закаленные стальные направляющие
- Перемещение каретки с помощью 2 рычагов
- Стопор каретки
- Эксцентриковый прижим
- Электронный счетчик оборотов
- Электромагнитный тормоз шпинделя
- Электромеханическая блокировка шпинделя при смене инструмента
- Телескопическая поворотная линейка длиной 900 мм с удлинением 700 мм
- Панель управления на поворотной консоли, установленная на уровне глаз
- 2 выхода под аспирацию
- Жесткая станина из литого чугуна
- Вес – 446 кг.
Доступные опции фрезерного станка по дереву MAST Holztechnik T 1002 L
- Мощность двигателя 4,5 кВт/ 5,5 кВт (6,1 кВт/ 7,4 кВт)
- Сменные шпиндели ø1 1/4",ø30, ø35, ø40, ø50
- Стол и предохранитель для шипорезки
- Прижим MORI
- Левое/правое вращение шпинделя
- Расширение и удлинение подвижного стола
- Интегральные линейки 350 мм, 500 мм
- Телескопическая линейка с 2 флажковыми упорами.
Конструктивные особенности фрезерного станка Mast Holztechnik T 1002 L
 |
СМЕННЫЙ ШПИНДЕЛЬ МК4 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать конечным инструментом. Удобно, когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их. В комплекте поставляется 2 шпинделя: Ø32 мм и для концевых фрез (под цангу ER32). |
 |
ШПИНДЕЛЬ ПОД КОНЦЕВОЙ ИНСТРУМЕНТ В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER32 (цанга и инструмент в комплект поставки не входят). Ключ для снятия шпинделя и ключ для зажима цанг ER32 поставляется в комплекте со станком. |
 |
НАКЛОН ШПИНДЕЛЯ 0-45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На рис.2 скорость в точке существенно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может привести к перегреву поверхности заготовки и инструмента.
Работа с наклоном: При наклоне шпинделя скорость в точках практически одинаковая, т.к. R2 не намного больше R1. Это увеличивает качество обработки и ресурс инструмента (рис.3).
|
 |
ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ Кожух для фрез диаметром 250 мм. Направляющие линейки длиной 500 мм каждая. В кожухе предусмотрен выход под аспирацию Ø120 мм. |
 |
СЧЕТЧИК ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ ШПИНДЕЛЯ Для точного позиционирования шпинделя по высоте станок оснащен механическим счетчиком. |
 |
СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА Позволяет быстро восстановить заданные настройки направляющих линеек после снятия кожуха. |
 |
НАСТРОЙКА КОЖУХА Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |
 |
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Фиксация заготовок на каретке с помощью эксцентрикового прижима. |
 |
ШПИНДЕЛЬНАЯ ЧАША Диаметр отверстия в столе – 260 мм. Это позволяет опускать в стол инструмент большого диаметра. Также большой диаметр чаши удобен при работе со шпинделем под наклоном. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что делает невозможным ее попадание в моторный отсек. |
 |
МОТОРНЫЙ ОТСЕК Привод шпинделя от мощного двигателя с помощью клиноременной передачи. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на весь период эксплуатации. |
 |
ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ Осуществляется путем быстрой и удобной перестановки ремня. Индикация выбранной частоты вращения с помощью флажка. 6 скоростей вращения шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин). Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Конечный выключатель делает невозможным включение станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |
 |
СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам. При открытой крышке отсека срабатывает конечный выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |
 |
ПРИЖИМ MORI (ОПЦИЯ!!!) Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
 |
АСПИРАЦИОННЫЕ ПАТРУБКИ Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя. |
 |
НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины по необходимости могут быть заменены, что делает ресурс каретки почти вечным. Аналогичная конструкция реализована ведущими немецкими производителями станков. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Вынесена на уровне глаз, на поворотной консоли. Удобная и информативная. На панели расположены:
|
 |
ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА
|
Частые вопросы
Ответы на вопросы помогут лучше разобраться в особенностях конструкции и эксплуатации фрезерных станков по дереву.
Зачем нужна шипорезная каретка на фрезерном станке?
Шипорезная каретка (подвижный стол) используется для точного позиционирования заготовки и ее плавного перемещения при нарезании шипов и пазов, а также торцовке.
На что влияет длина шипорезной каретки в фрезерном станке?
Длина шипорезной каретки определяет максимальную ширину детали, которую можно надежно закрепить и точно провести через фрезу. Чем длиннее каретка, тем лучше поддержка больших деталей.
Для чего на фрезерных станках используются сменные шпиндели с разными диаметрами?
Сменные шпиндели разных диаметров позволяют работать с фрезами разных типов и размеров, что позволяет использовать широкий спектр инструмента и обеспечивает максимальную гибкость станка.
Почему направляющие шипорезной каретки фрезерного станка обычно из закаленной стали?
Направляющие из закаленной стали обладают высокой износостойкостью и не деформируются при длительных нагрузках. Это обеспечивает идеально плавный ход каретки даже спустя годы работы, что напрямую влияет на точность шипорезных операций.
Зачем фрезерному станку нужна шпиндельная блокировка?
Блокировка фиксирует шпиндель при смене инструмента, что делает операцию безопасной и быстрой. Без этого механизма оператор будет вынужден удерживать шпиндель вручную или использовать дополнительные ключи.
