Стенд для перевірки герметичності Carmec PTR 1600L

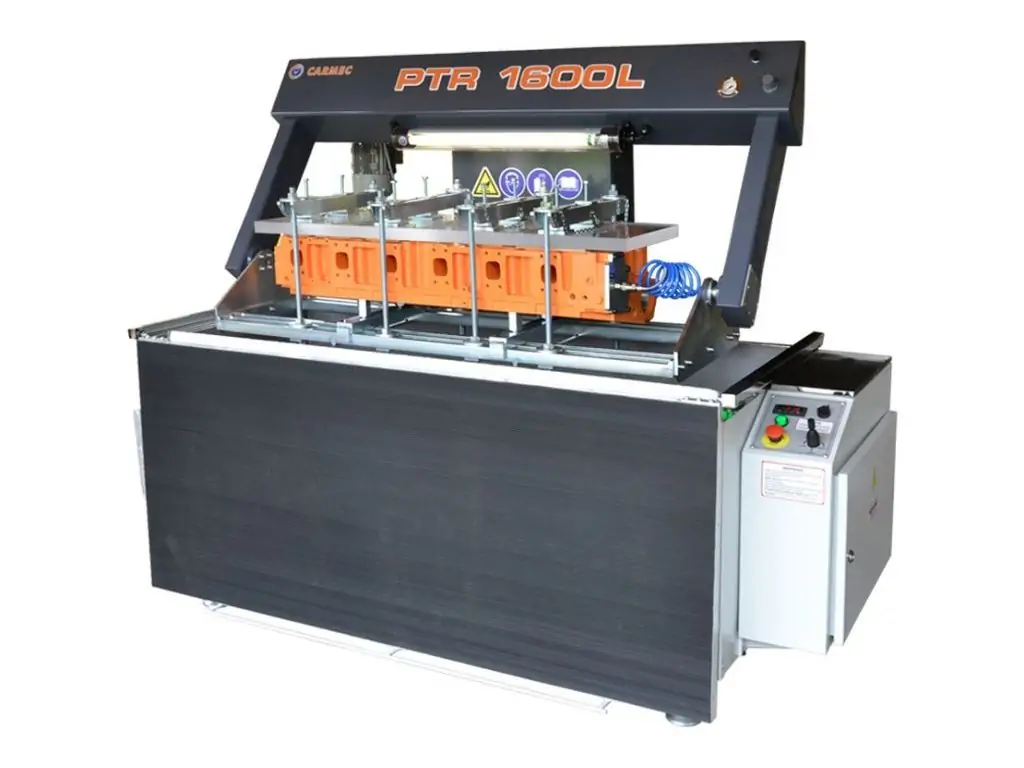

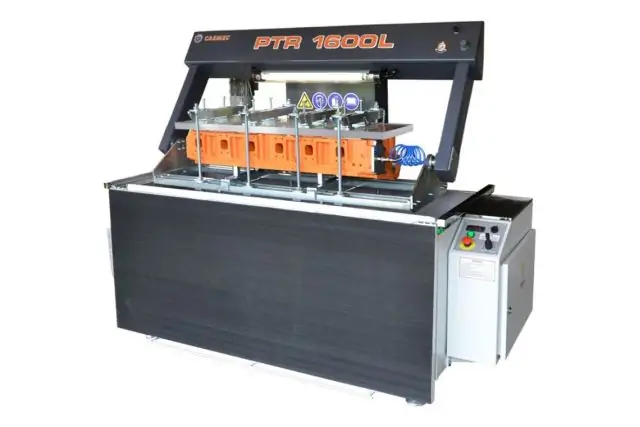

Стенд для перевірки герметичності Carmec PTR 1600L - це спеціалізований пристрій для виявлення мікротріщин та інших джерел негерметичності в охолоджувальних каналах головок блоків циліндрів (ГБЦ) та блоків циліндрів (БЦ). Може працювати з деталями розміром до 1350хх395х300 мм і вагою до 300 кг, що дозволяє обслуговувати двигуни більшості легкових автомобілів і невеликих вантажівок.

2 нагрівальні елементи потужністю 4,5 кВт кожен забезпечують швидкий нагрів води від 0 до 90 °C. Температура води регулюється електронним термостатом. Підйом і опускання люльки за допомогою гідравлічного приводу потужністю 0,75 кВт (максимальний вертикальний хід - 490 мм) полегшує завантаження і вивантаження важких деталей. Окремий привід потужністю 0,18 кВт забезпечує плавне обертання люльки на 360°, що дозволяє оглядати деталь з усіх сторін і під будь-яким кутом, не виймаючи її з води. Ванна виготовлена з нержавіючої сталь, а корпус - із конструкційної сталі з порошковим покриттям, що робить цей тестувальний стенд для ГБЦ надзвичайно зносостійким і довговічним.

Особливості стенда для перевірки герметичності Carmec PTR 1600L

• Максимальний розмір деталі - 1350хх395х300 мм
• Максимальна вага деталі - 300 кг
• Резервуар з нержавіючої сталі об’ємом 590 л
• Теплоізоляція ванни і кришки
• 2 нагрівальні елементи потужністю 4,5 кВт кожен

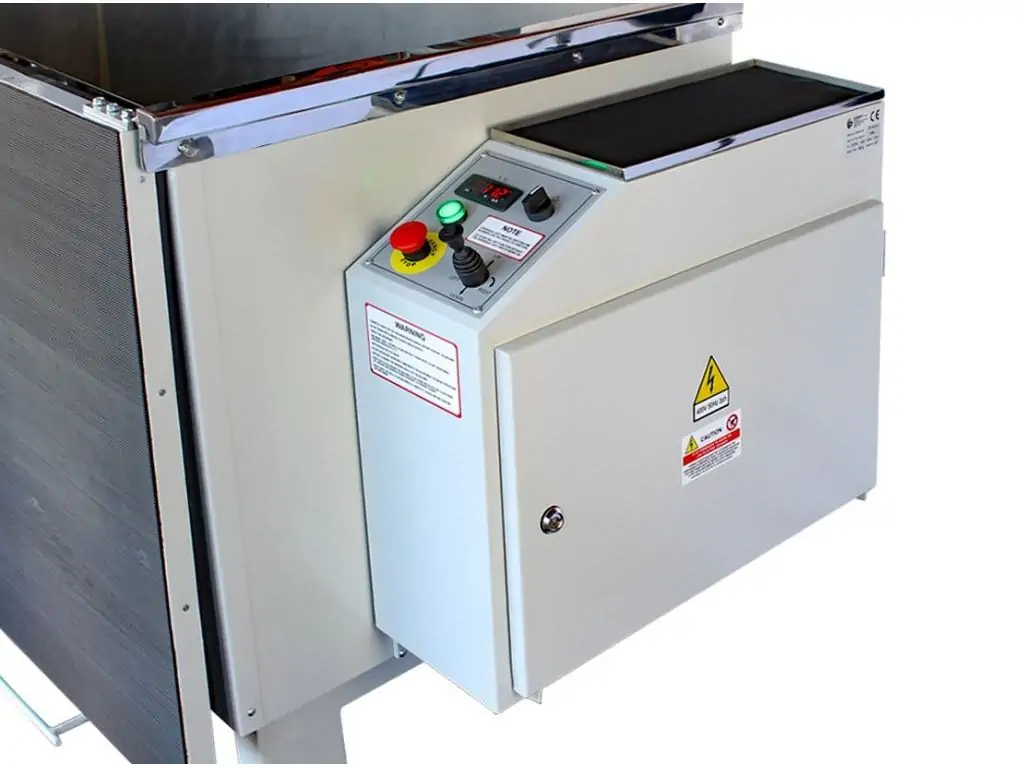

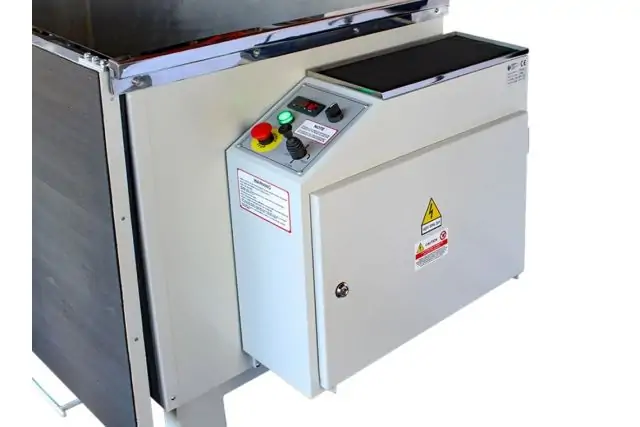

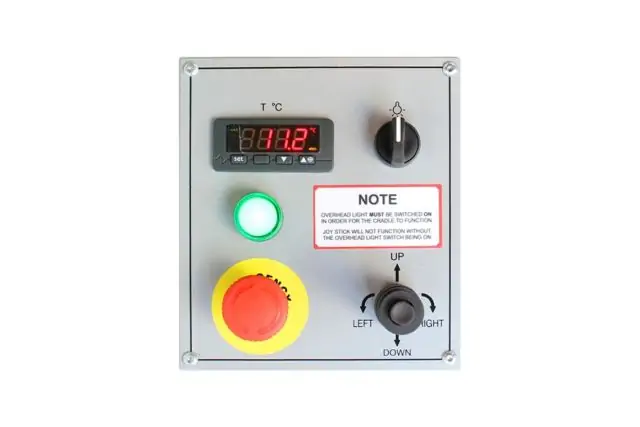

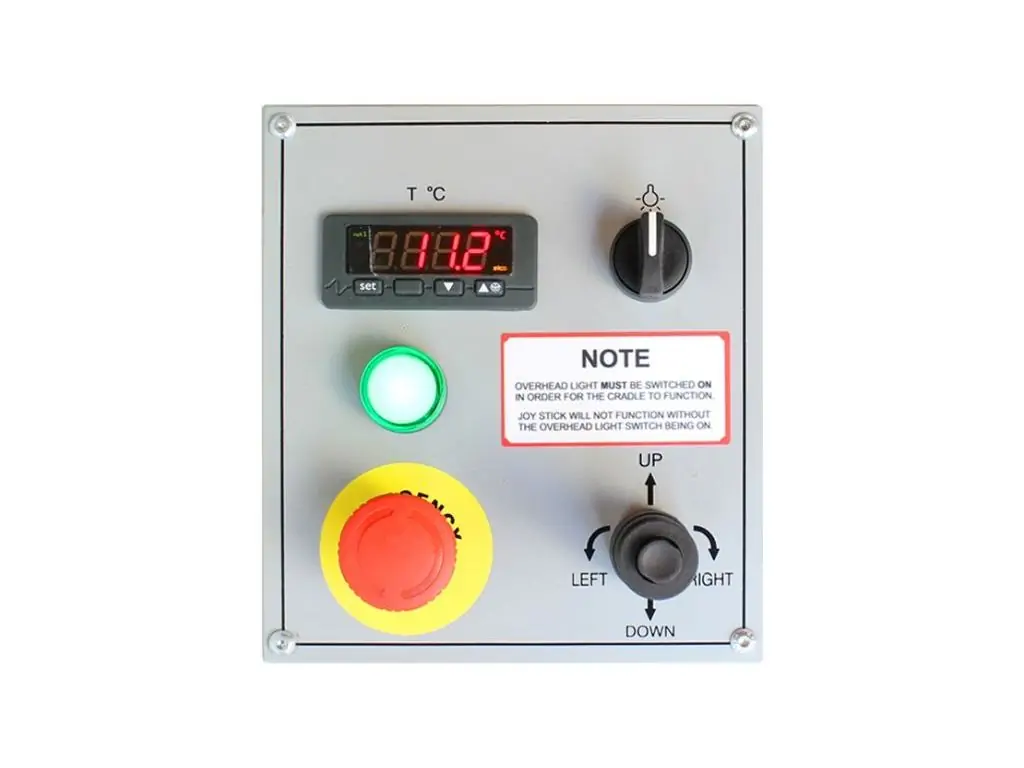

• Електронний термостат
• Температурний діапазон води - 0-90 °C
• Підйом і опускання люльки за допомогою гідравлічного приводу потужністю 0,75 кВт
• Максимальний вертикальний хід люльки - 490 мм
• Швидкість переміщення люльки - 60 мм/сек
• Обертання люльки на 360° за допомогою окремого двигуна потужністю 0,18 кВт
• Швидкість обертання - 4 об/хв
• Загальна встановлена потужність - 10,5 кВт
• Багатопозиційні кріпильні фітинги для легкого монтажу ГБЦ будь-якого типу
• Яскраве світлодіодне освітлення
• Корпус зі сталі з антикорозійним покриттям
• Вага - 510 кг.

Комплектація стенда для перевірки герметичності Carmec PTR 1600L

В комплект поставки входять:

• 4 плоскі паралелі для утримання головки циліндра
• 2 опори для похилих головок
• 4 затискні планки з маленькими пластинами (8 шт) для пластини з оргскла
• 8 довгих кріпильних планок з різьбленням довжиною 400 мм + аксесуари
• 2 прозорі пластини з оргскла (500х250х30 мм; 800х250х30 мм)
• 1 пластина з натурального каучуку 500х500х8 мм
• 1 гумова пластина 500х500х3 мм
• Бічна пластина в комплекті з швидкороз’ємним з’єднанням.

Часті запитання

Краще розібратися в особливостях тестувальних стендів для ГБЦ допоможуть відповіді на запитання.

Для чого потрібен стенд для перевірки герметичності ГБЦ?

Стенд дозволяє перевірити герметичність каналів охолодження та масляних каналів головки циліндрів. Це допомагає виявити тріщини, дефекти лиття, порушення ущільнень або неправильне складання ще до встановлення головки на двигун.

Які існують типи тестувальних стендів для ГБЦ?

Тестувальні стенди для ГБЦ бувають:

• Пневматичні – подача стисненого повітря у водяні та масляні канали, перевірка за наявністю бульбашок під водою
• Гідравлічні / водяні – під тиском подається вода або спеціальний рідкий розчин; перевіряють герметичність по витоках
• Комбіновані / автоматизовані – поєднують обидва способи, часто з автоматичною подачею тиску та контролем за допомогою датчиків і сенсорів.

Які переваги поворотної люльки на стенді для перевірки герметичності ГБЦ?

Поворотна люлька дозволяє обертати ГБЦ під час тестування, щоб перевірити всі боки та канали без витягування деталі з води.

Які системи безпеки використовують в стендах для перевірки герметичності ГБЦ?

Якісні тестувальні стенди для ГБЦ зазвичай оснащені такими системами безпеки:

• Низьковольтний операційний ланцюг
• Захисна кришка
• Термоізоляція ванни і кришки
• Контроль температури
• Гідравлічний замок і обмежувачі ходу люльки
• Надійні кріплення.

Як матеріал ванни стенда для перевірки герметичності впливає на точність тестування?

Ванни у стендах для перевірки герметичності зазвичай виготовляють з нержавіючої сталі, яка характеризується високою стійкістю до перепадів температур. Це мінімізує деформації при нагріванні та дозволяє зберігати герметичність і точність вимірювань при повторюваних циклах.
