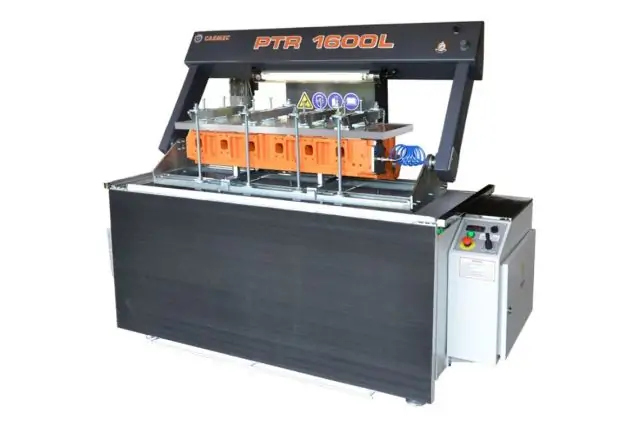

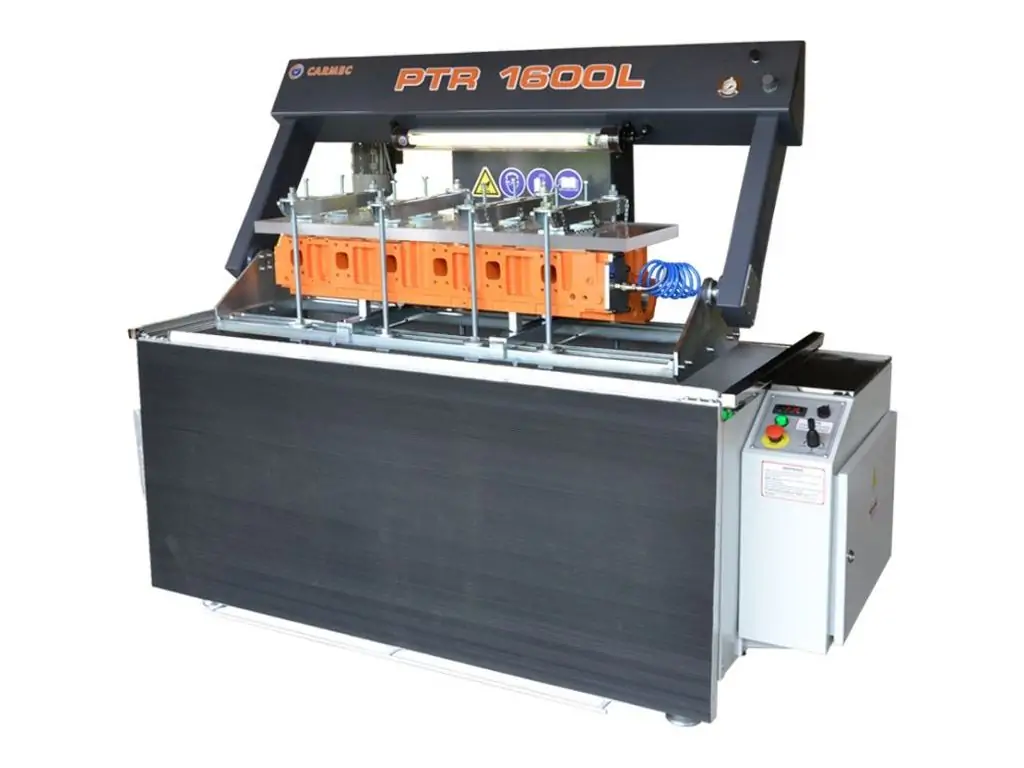

Стенд для проверки герметичности Carmec PTR 1600L

Стенд для проверки герметичности Carmec PTR 1600L – это специализированное устройство для обнаружения микротрещин и других источников негерметичности в охлаждающих каналах головок блоков цилиндров (ГБЦ) и блоков цилиндров (БЦ). Может работать с деталями размером до 1350х395х300 мм и весом до 300 кг, что позволяет обслуживать двигатели большинства легковых автомобилей и небольших грузовиков.

2 нагревательных элемента мощностью 4,5 кВт каждый обеспечивают быстрый нагрев воды от 0 до 90°C. Температура воды регулируется электрическим термостатом. Подъем и опускание люльки с помощью гидравлического привода мощностью 0,75 кВт (максимальный вертикальный ход – 490 мм) облегчает загрузку и выгрузку тяжелых деталей. Отдельный привод мощностью 0,18 кВт обеспечивает плавное вращение люльки на 360°, что позволяет осматривать деталь со всех сторон и под любым углом, не вынимая ее из воды. Ванна изготовлена ​​из нержавеющей стали, а корпус – из конструкционной стали с порошковым покрытием, что делает этот тестировочный стенд для ГБЦ чрезвычайно износостойким и долговечным.

Особенности стенда для проверки герметичности Carmec PTR 1600L

• Максимальный размер детали – 1350хх395х300 мм
• Максимальный вес детали – 300 кг
• Резервуар из нержавеющей стали объемом 590 л
• Теплоизоляция ванны и крышки
• 2 нагревательных элемента мощностью 4,5 кВт каждый

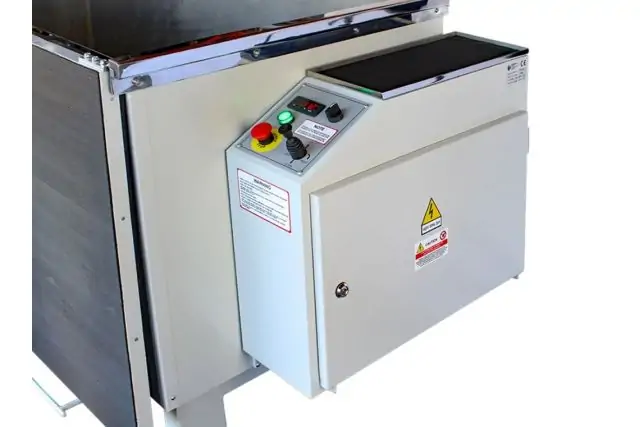

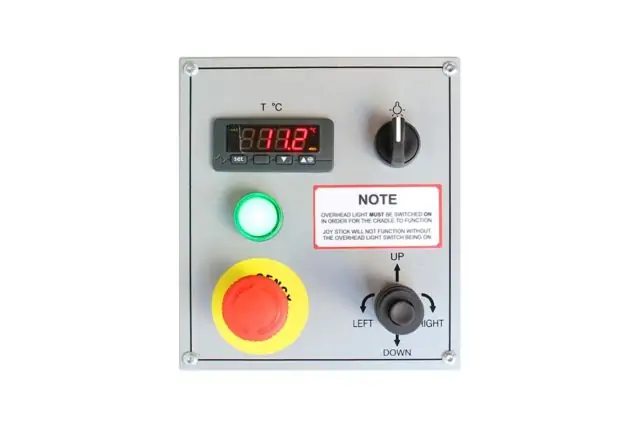

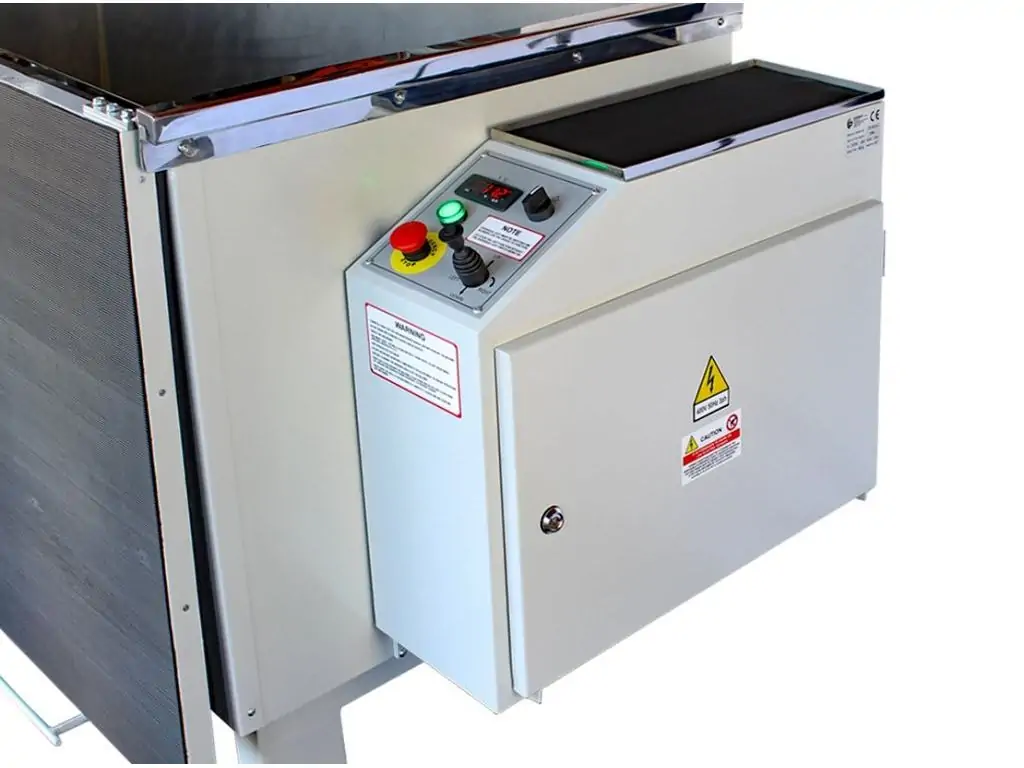

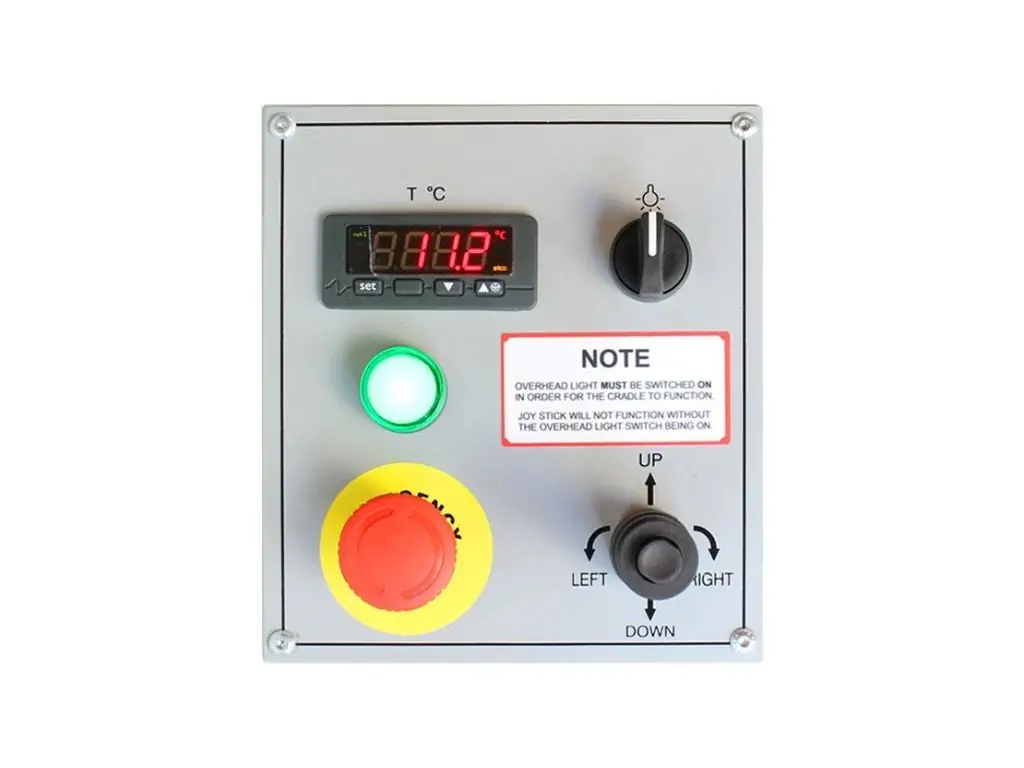

• Электронный термостат
• Температурный диапазон воды – 0-90°C
• Подъем и опускание люльки с помощью гидравлического привода мощностью 0,75 кВт
• Максимальный вертикальный ход люльки – 490 мм
• Скорость перемещения люльки – 60 мм/сек
• Вращение люльки на 360° с помощью отдельного двигателя мощностью 0,18 кВт
• Скорость вращения – 4 об/мин
• Общая установленная мощность – 10,5 кВт
• Многопозиционные крепежные фитинги для легкого монтажа ГБЦ любого типа
• Яркое светодиодное освещение
• Корпус из стали с антикоррозионным покрытием
• Вес – 510 кг.

Комплектация стенда для проверки герметичности Carmec PTR 1600L

В комплект поставки входят:

• 4 плоские параллели для удержания головки цилиндра
• 2 опоры для наклонных головок
• 4 зажимные планки с маленькими пластинами (8 шт) для пластины из оргстекла
• 8 длинных крепежных планок с резьбой длиной 400 мм + аксессуары
• 2 прозрачные пластины из оргстекла (500х250х30 мм; 800х250х30 мм)
• 1 пластина из натурального каучука 500х500х8 мм
• 1 резиновая пластина 500х500х3 мм
• Боковая пластина в комплекте с быстроразъемным соединением.

Частые вопросы

Лучше разобраться в особенностях тестирующих стендов для ГБЦ помогут ответы на вопросы.

Зачем нужен стенд для проверки герметичности ГБЦ?

Стенд позволяет проверить герметичность охлаждающих каналов и масляных каналов головки цилиндров. Это помогает обнаружить трещины, дефекты литья, нарушение уплотнений или неправильную сборку еще до установки головки на двигатель.

Какие существуют типы тестирующих стендов для ГБЦ?

Тестирующие стенды для ГБЦ бывают:

• Пневматические – подача сжатого воздуха в водяные и масляные каналы, проверка наличия пузырьков под водой
• Гидравлические/ водяные – под давлением подается вода или специальный жидкий раствор; проверяют герметичность по истокам
• Комбинированные/ автоматизированные – сочетают оба способа, часто с автоматической подачей давления и контролем с помощью датчиков и сенсоров.

Какие преимущества поворотной люльки на стенде для проверки герметичности ГБЦ?

Поворотная люлька позволяет вращать ГБЦ во время тестирования, чтобы проверить все бока и каналы без извлечения детали из воды.

Какие системы безопасности используются в стендах для проверки герметичности ГБЦ?

Качественные тестирующие стенды для ГБЦ обычно оснащены следующими системами безопасности:

• Низковольтная операционная цепь
• Защитная крышка
• Термоизоляция ванны и крышки
• Контроль температуры
• Гидравлический замок и ограничители хода люльки
• Надежные крепления.

Как материал ванны стенда для проверки герметичности влияет на точность тестирования?

Ванны в стендах для проверки герметичности обычно изготовляют из нержавеющей стали, характеризующейся высокой стойкостью к перепадам температур. Это минимизирует деформацию при нагревании и позволяет сохранять герметичность и точность измерений при повторяющихся циклах.
