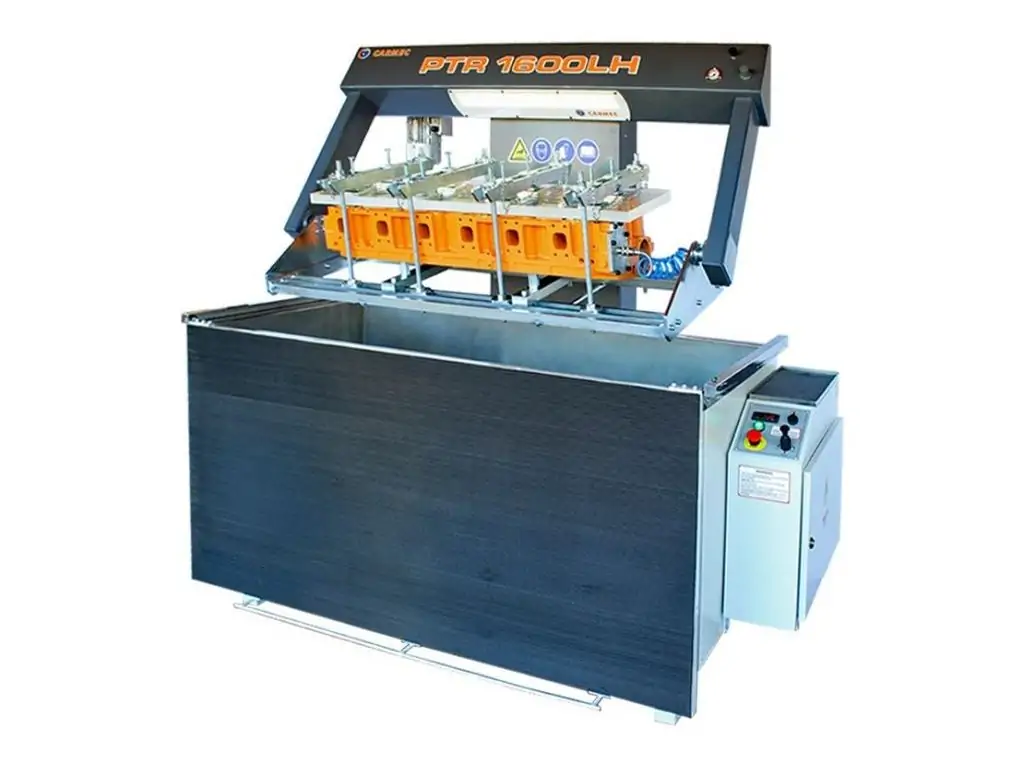

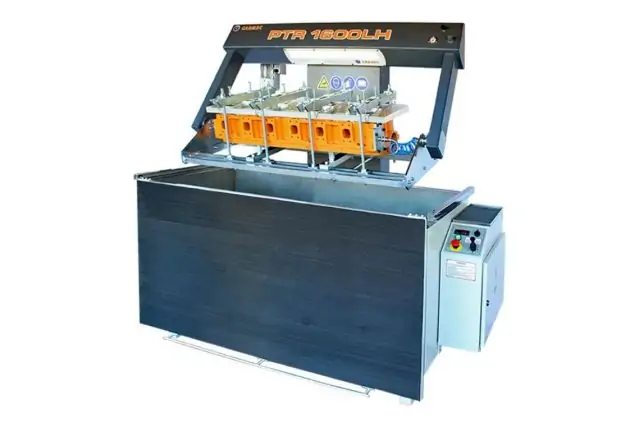

Стенд для проверки герметичности Carmec PTR 1600LH

Стенд для проверки герметичности Carmec PTR 1600LH – это профессиональное оборудование для быстрого обнаружения микротрещин и негерметичности в охлаждающих контурах головок блоков цилиндров (ГБЦ) и блоков цилиндров (БЦ), которое позволяет тестировать детали размером до 1350х395х410 мм и весом до 300 кг. 2 нагревательных элемента мощностью 4,5 кВт каждый обеспечивают быстрый нагрев воды от 0 до 90°C. Температура воды регулируется электрическим термостатом.

Объем резервуара 632 л обеспечивает достаточное пространство для манипуляций с деталями и длительное сохранение температуры воды. Подъем и опускание люльки (вертикальный ход 520 мм) с помощью гидравлического привода мощностью 0,75 кВт упрощает и облегчает загрузку и выгрузку деталей. Вращение люльки на 360° с помощью отдельного двигателя мощностью 0,18 кВт позволяет осматривать деталь со всех сторон под любым углом без необходимости ее переставлять. Это устройство для проверки герметичности оснащено термоизоляцией ванны и крышки, что минимизирует теплопотери и уменьшает расход электроэнергии.

Особенности стенда для проверки герметичности Carmec PTR 1600LH

• Максимальный размер детали (ДхШхВ) – 1350х395х410 мм
• Максимальный вес детали – 300 кг
• 2 нагревательных элемента мощностью 4,5 кВт каждый

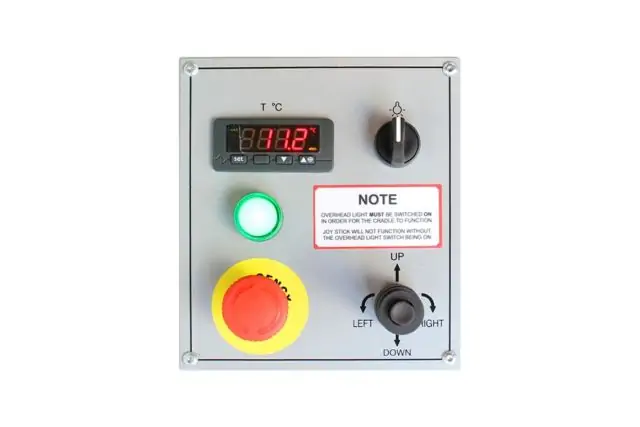

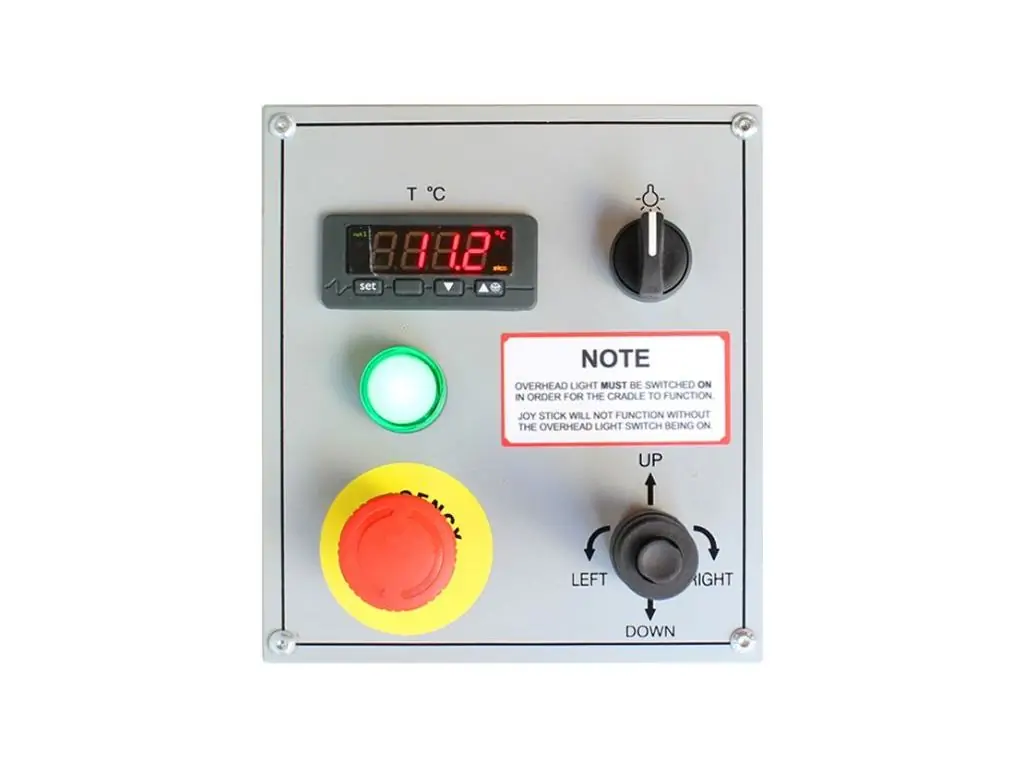

• Электронный термостат для регулировки температуры воды
• Подъем и опускание люльки с помощью гидравлического привода мощностью 0,75 кВт
• Вертикальный ход люльки – 520 мм
• Скорость подъема/опускания люльки – 60 мм/сек
• Вращение люльки на 360° с помощью отдельного двигателя мощностью 0,18 кВт
• Скорость вращения – 4 об/мин
• Ванна из нержавеющей стали объемом 632 мм
• Теплоизоляция ванны и крышки
• Яркое светодиодное освещение
• Прочный корпус из стали с антикоррозионным покрытием
• Вес – 615 кг.

Комплектация стенда для проверки герметичности Carmec PTR 1600LH

В стандартную комплектацию входят:

• Верхняя крышка из нержавеющей стали
• 4 плоские параллели для удержания головки цилиндра
• 2 опоры для наклонных головок
• 8 зажимных блоков со стержнями и гайками
• 4 зажимные планки с маленькими пластинами (8 шт) для пластины из оргстекла
• 2 прозрачные пластины из оргстекла (500х250х30 мм; 800х250х30 мм)
• 1 пластина из натурального каучука 500х500х8 мм
• 1 резиновая пластина 500х500х3 мм

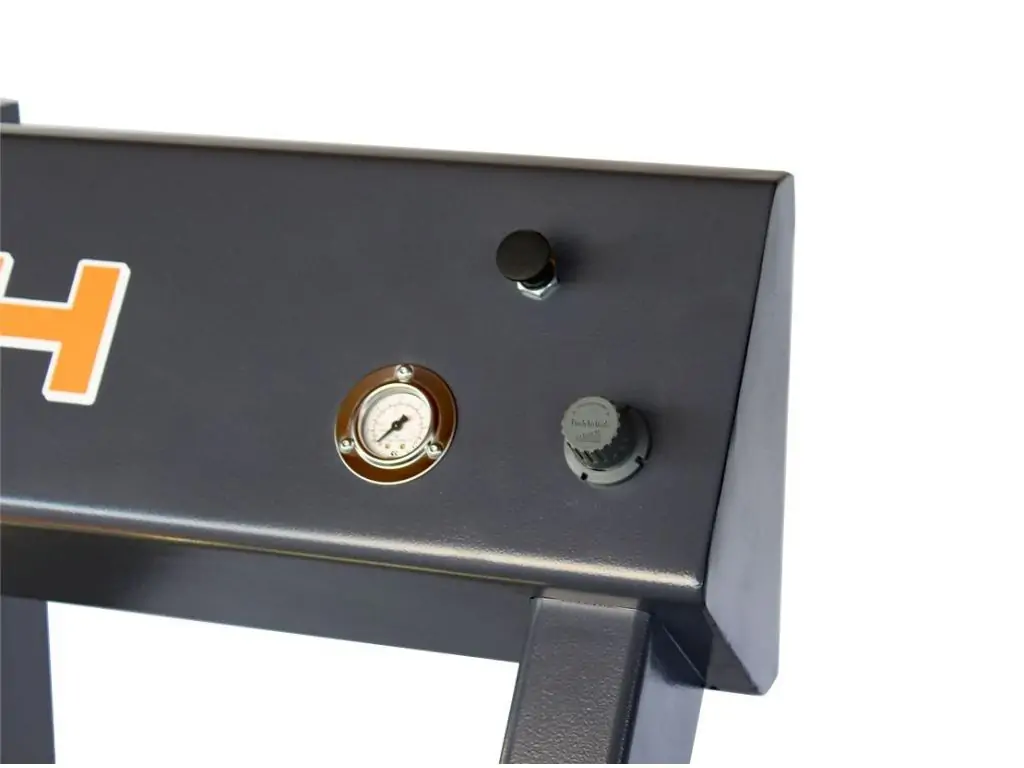

• 1 боковая пластина в комплекте с быстроразъемным соединением
• Светодиодное освещение

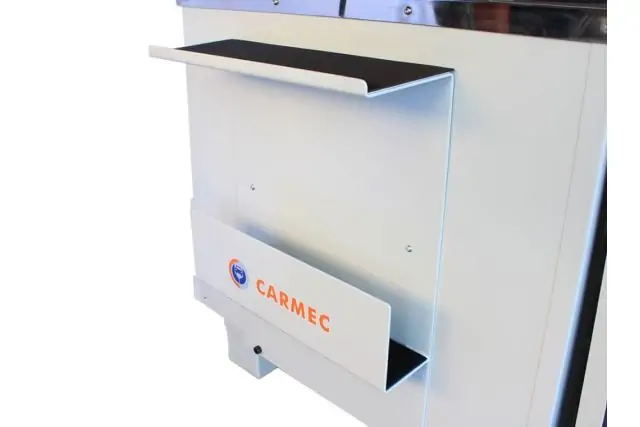

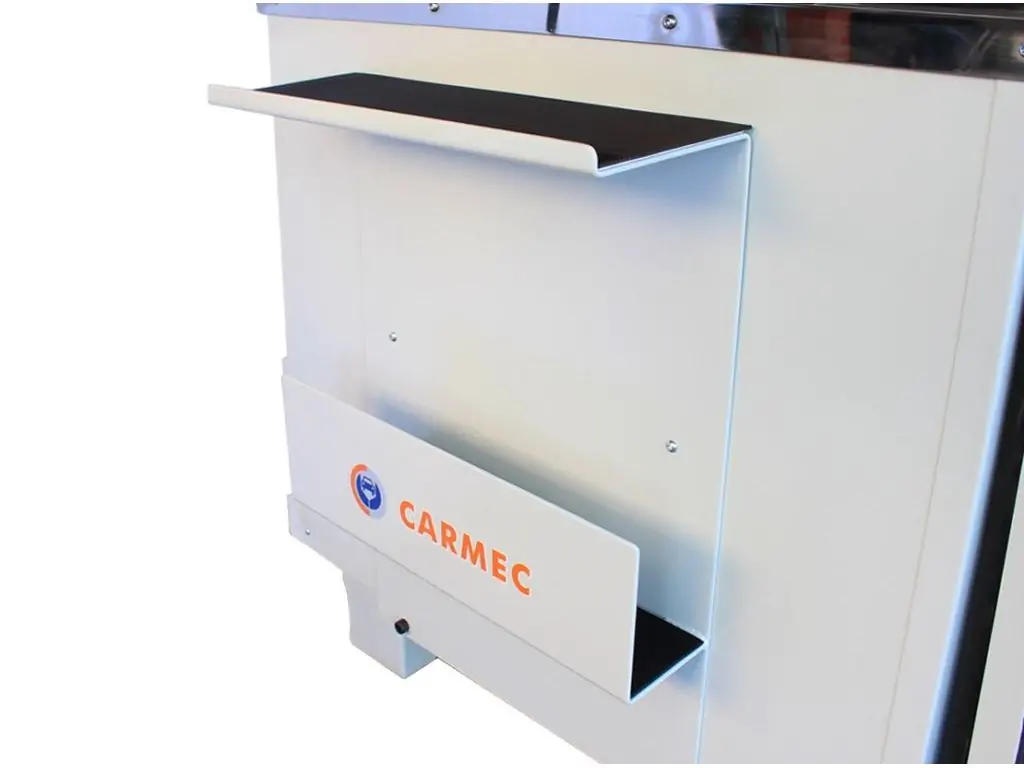

• 2 боковые полки для аксессуаров (подставки для инструментов и тарелок)
• Антикоррозионная эмульсионная жидкость, 1 л.

Частые вопросы

Больше о стендах для проверки герметичности ГБЦ и БЦ - в ответах на часто задаваемые вопросы.

Можно ли тестировать разные типы двигателей на одном стенде?

Да, современные стенды для проверки герметичности позволяют изменять крепление для разных ГБЦ и БЦ. Это делает их универсальными для разных типов двигателей.

Какая роль наружного освещения в стенде для проверки герметичности?

Стенды для проверки герметичности обычно оснащаются ярким встроенным LED освещением. Это критически важно, поскольку пузырьки, исходящие из микротрещин, могут быть очень маленькими и быстротечными. Интенсивное освещение, особенно в горячей воде, помогает оператору быстро и четко локализовать источник негерметичности.

Как часто нужно менять воду в ванне стенда для проверки герметичности и добавлять антикоррозионные эмульсии?

Частота зависит от интенсивности использования, но воду обычно меняют только при ее сильном загрязнении или истощении ресурса антикоррозионного раствора. Ингибиторы коррозии добавляются регулярно (по инструкции изготовителя), чтобы предотвратить коррозию как самой ванны (если она не из нержавеющей стали), так и внутренних полостей ГБЦ.

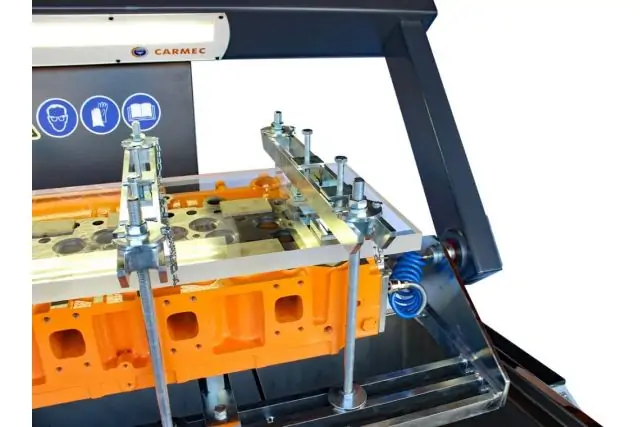

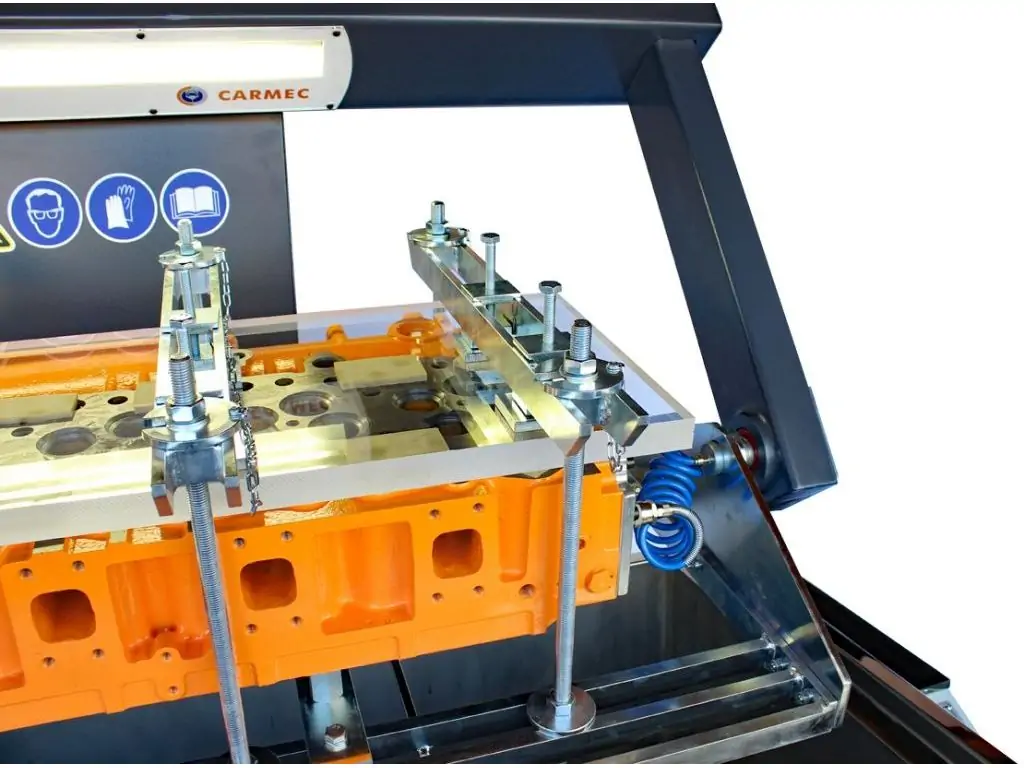

Какую функцию на стенде для проверки герметичности выполняют пластины из оргстекла?

Прозрачные пластины из оргстекла, прижатые к плоскости ГБЦ, позволяют зрительно контролировать выход пузырьков воздуха через прижимную плоскость ГБЦ.

Какая оптимальная температура воды при тестировании на стенде для проверки герметичности?

Оптимальная температура воды при тестировании на стенде для проверки герметичности ГБЦ и БЦ составляет 80–90°C.
