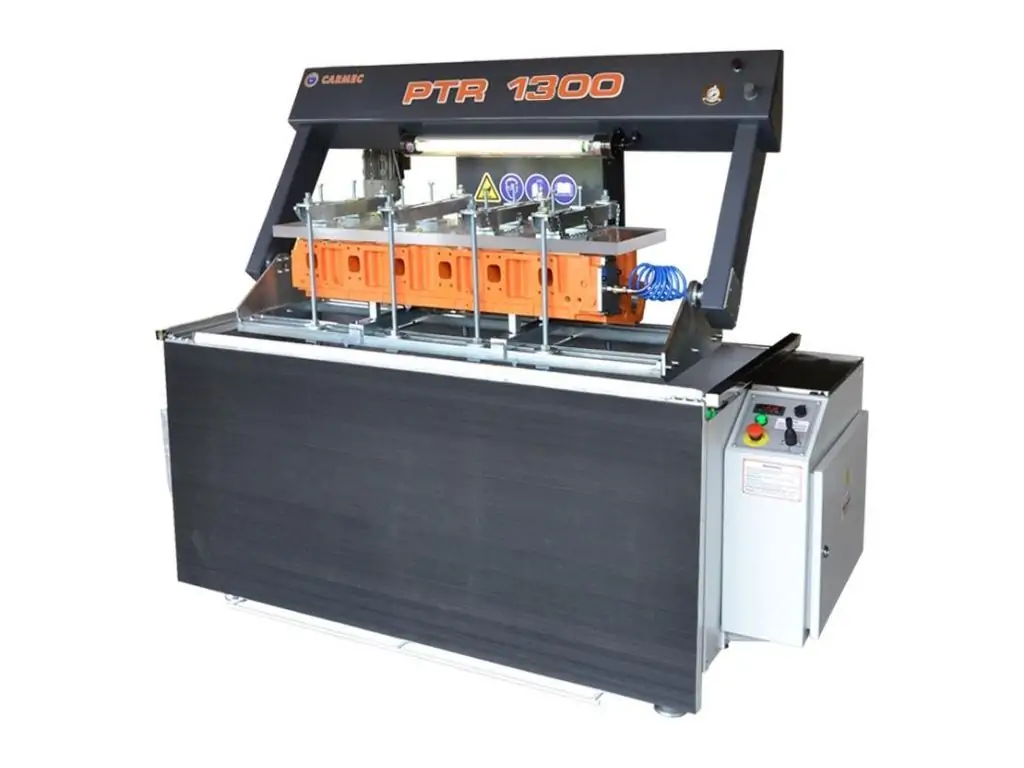

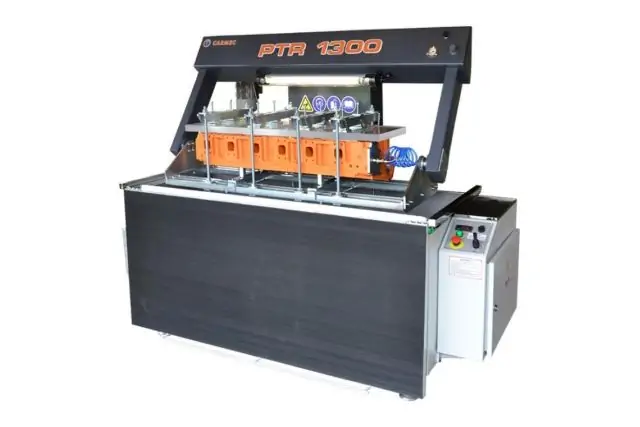

Стенд для проверки герметичности Carmec PTR-1300

Стенд для проверки герметичности Carmec PTR-1300 – это профессиональный гидравлический тестер для быстрого обнаружения микротрещин и негерметичности в контурах охлаждения головок блоков цилиндров (ГБЦ) и блоков цилиндров (БЦ). Позволяет работать с деталями размером до 1200х335х300 мм. Оснащен двумя нагревательными элементами мощностью 4,5 кВт каждый, которые в считанные минуты нагревают воду от 0 до 90°C, имитируя рабочую температуру двигателя. Температура воды регулируется электрическим термостатом.

Вертикальный ход люльки до 490 мм с помощью гидравлического привода мощностью 0,75 кВт облегчает загрузку и выгрузку тяжелых и габаритных деталей. Вращение люльки на 360° с помощью отдельного двигателя мощностью 0,18 кВт позволяет оператору осматривать деталь под любым углом. Теплоизоляция бака и крышки уменьшает потери тепла и расход электроэнергии на подогрев воды, что делает этот тестер головок блоков энергоэффективным и экономичным.

Особенности стенда для проверки герметичности Carmec PTR-1300

• Максимальный размер детали (ДхШхВ) – 1200х335х300 мм
• Максимальный вес детали – 300 кг
• 2 нагревательных элемента мощностью 4,5 кВт каждый

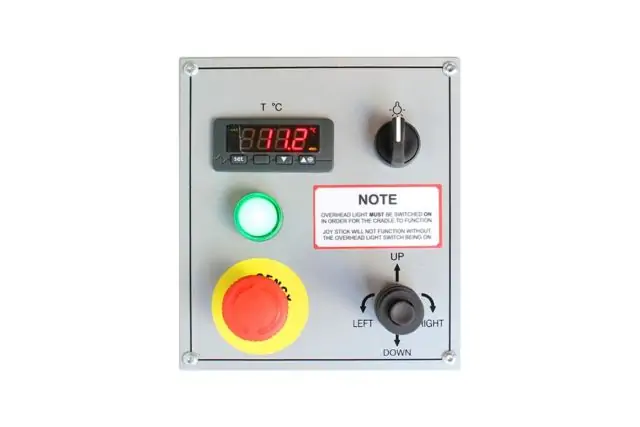

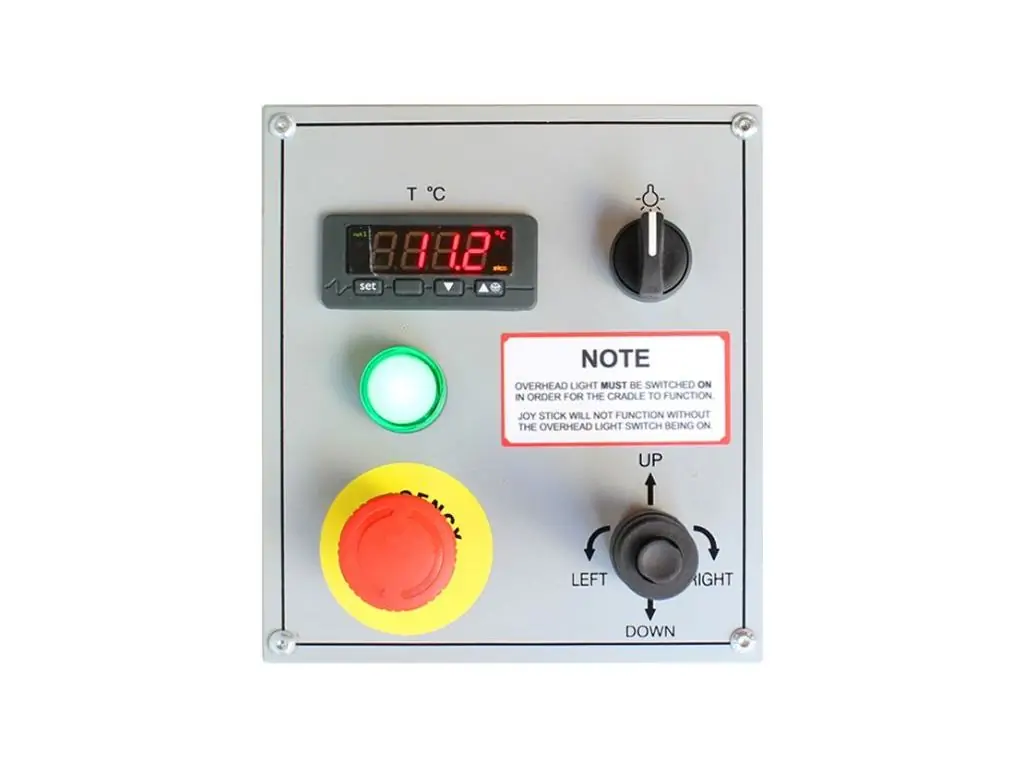

• Электронный термостат
• Температурный диапазон воды – 0-90°C
• Подъем и опускание люльки с помощью гидравлического привода мощностью 0,75 кВт
• Вертикальный ход люльки – 490 мм
• Скорость подъема и опускания люльки – 60 мм/сек
• Вращение люльки на 360° с помощью отдельного двигателя мощностью 0,18 кВт
• Скорость вращения – 4 об/мин
• Резервуар из нержавеющей стали объемом 485 л
• Теплоизоляция бака и крышки
• Светодиодное освещение
• Прочный корпус из стали с порошковым покрытием
• Вес – 460 кг.

Комплектация стенда для проверки герметичности Carmec PTR-1300

В комплект поставки входят:

• Верхняя крышка из нержавеющей стали
• 3 плоские параллели для удержания головки цилиндра
• 2 опоры для наклонных головок
• 6 зажимных блоков со стержнями и гайками
• 3 зажимные планки с маленькими пластинами (6 шт) для пластины из оргстекла
• 2 прозрачные пластины из оргстекла (500х250х30 мм; 800х250х30 мм)
• 1 пластина из натурального каучука 500х500х8 мм
• 1 резиновая пластина 500х500х3 мм
• 1 боковая пластина в комплекте с быстроразъемным соединением
• Светодиодное освещение

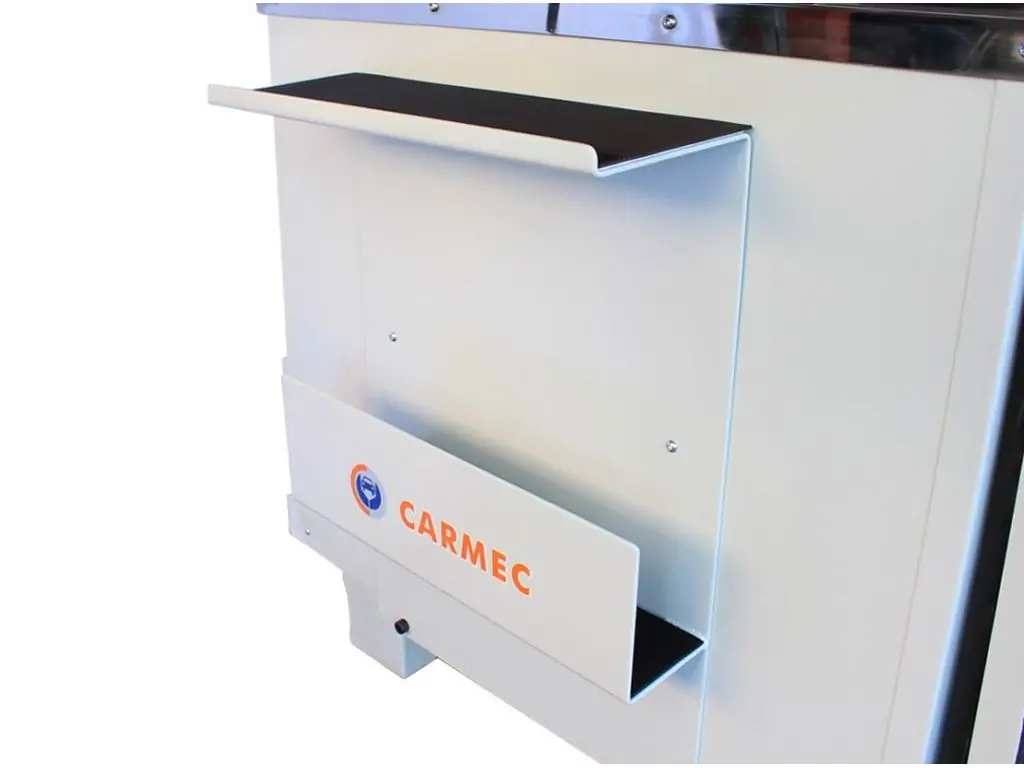

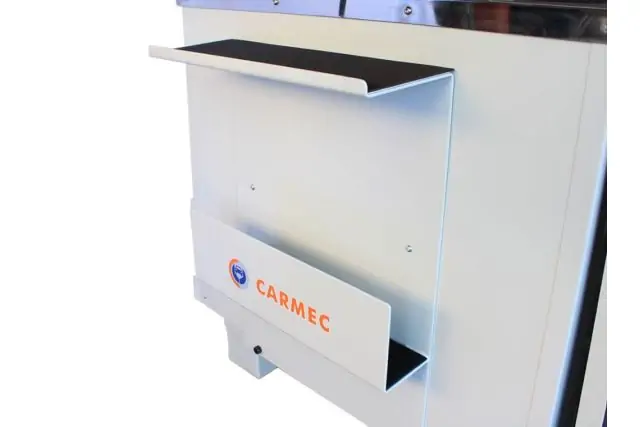

• 2 боковых полки для аксессуаров (подставки для инструментов и тарелок)
• Антикоррозионная эмульсионная жидкость, 1 л.

Частые вопросы

Больше узнать о стендах для проверки герметичности головок блоков цилиндров (ГБЦ) можно из ответов на вопросы.

Какой максимальный вес и размер деталей для проверки герметичности на современных стендах?

Большинство промышленных стендов позволяют тестировать детали весом до 300 кг и длиной до 1200 мм. Это позволяет проверять как стандартные автомобильные, так и большие грузовые двигатели.

Почему люлька стенда для проверки герметичности должна вращаться на 360°?

Вращение позволяет оператору осмотреть всю поверхность ГБЦ (включая скрытые и боковые стенки) при подаче давления, что является критическим для точной локализации трещины. Это исключает необходимость останавливать процесс и переставлять тяжелую деталь.

Какие основные требования к рабочей жидкости (воде) в ванне стенда для проверки герметичности ГБЦ?

Вода должна быть чистой и обычно содержит ингибиторы коррозии (антикоррозионные эмульсии) или специальные химические добавки. Это необходимо для предотвращения ржавчины и коррозии внутренних элементов ГБЦ (особенно чугунных) и самого бака стенда, постоянно работающих в горячей влажной среде.

Из каких материалов производятся резервуары стендов для проверки герметичности и почему?

Резервуары (ванны) стендов для проверки герметичности ГБЦ изготавливаются преимущественно из нержавеющей стали или высококачественной конструкционной стали с антикоррозионным покрытием, так как эти материалы обладают высокой стойкостью к коррозии, ржавчине и перепадам температур.

На что влияет объем ванны стенда для проверки герметичности?

Объем ванны стенда для проверки герметичности влияет на несколько важных аспектов:

• Максимальный размер и вес деталей
• Скорость нагрева и стабильность температуры – большие резервуары дольше нагреваются, но и дольше удерживают температуру
• Удобство работы – большой объем обеспечивает лучшее пространство для манипуляций при вращении ГБЦ
• Эксплуатационные расходы – больший объем требует большего количества воды и большего количества ингибиторов коррозии.
