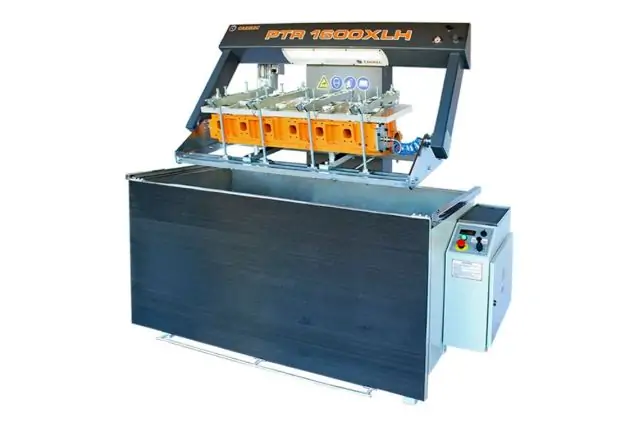

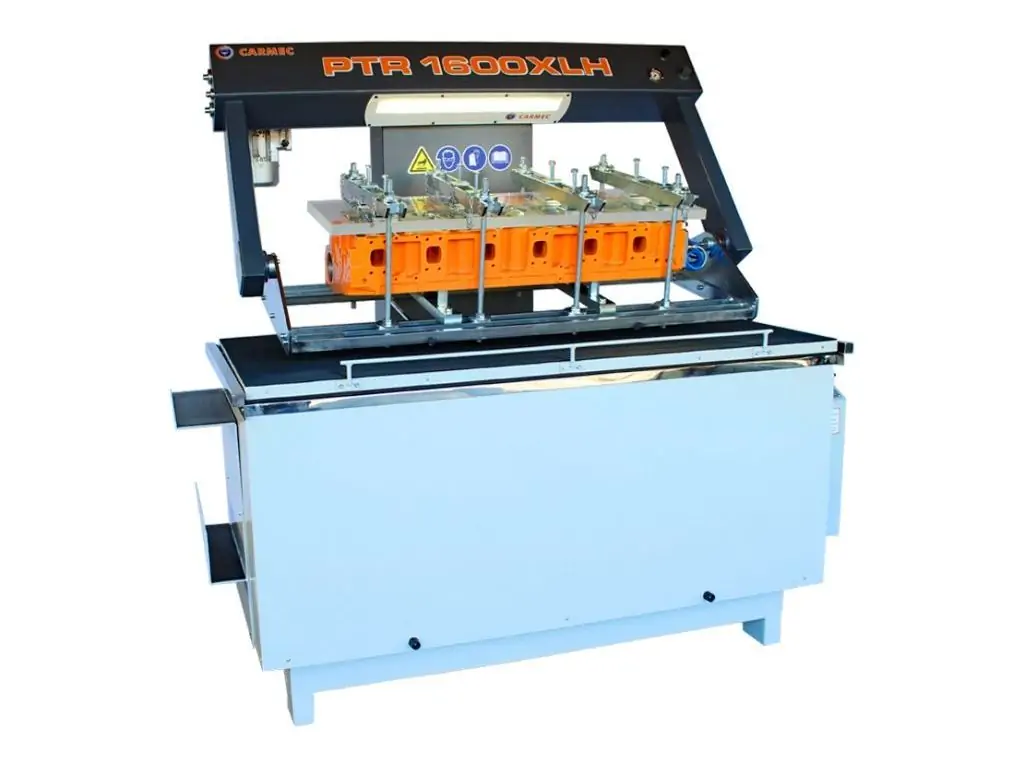

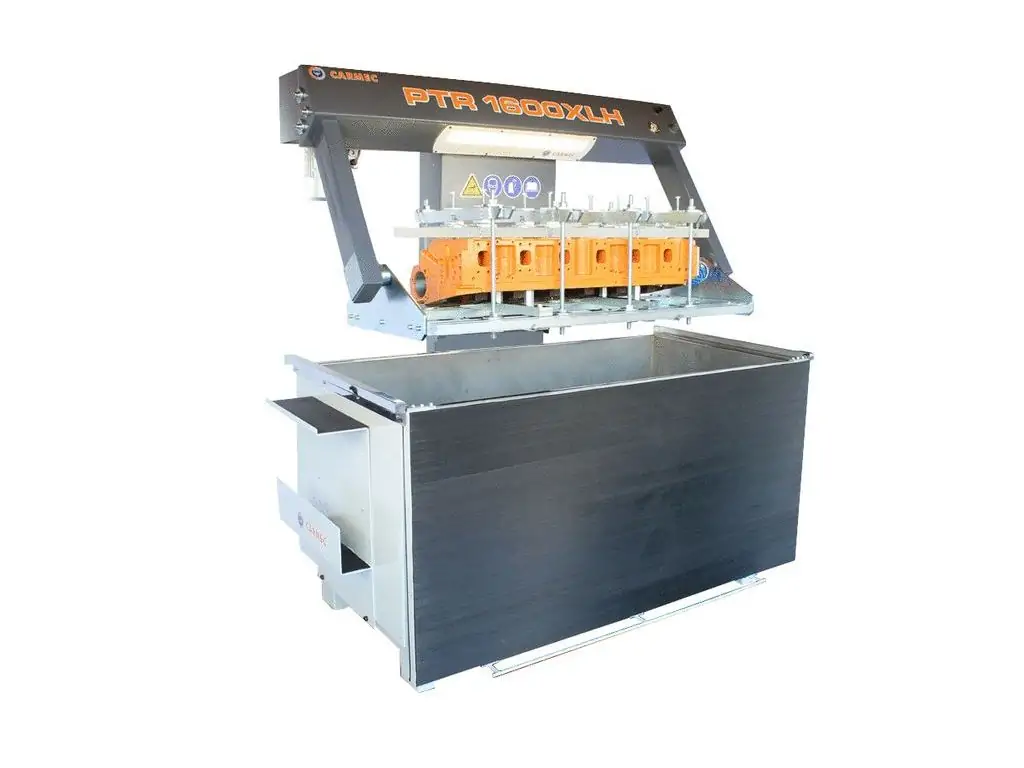

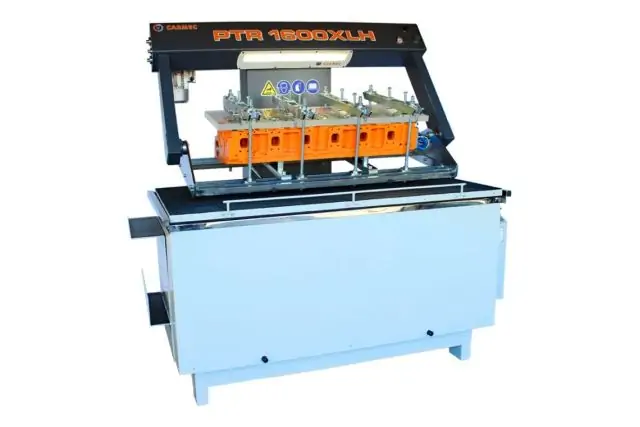

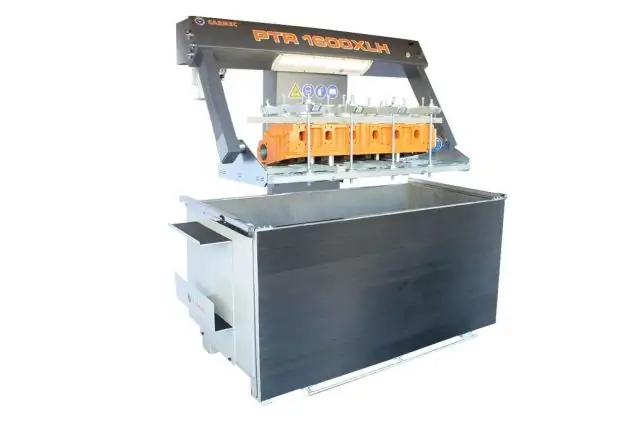

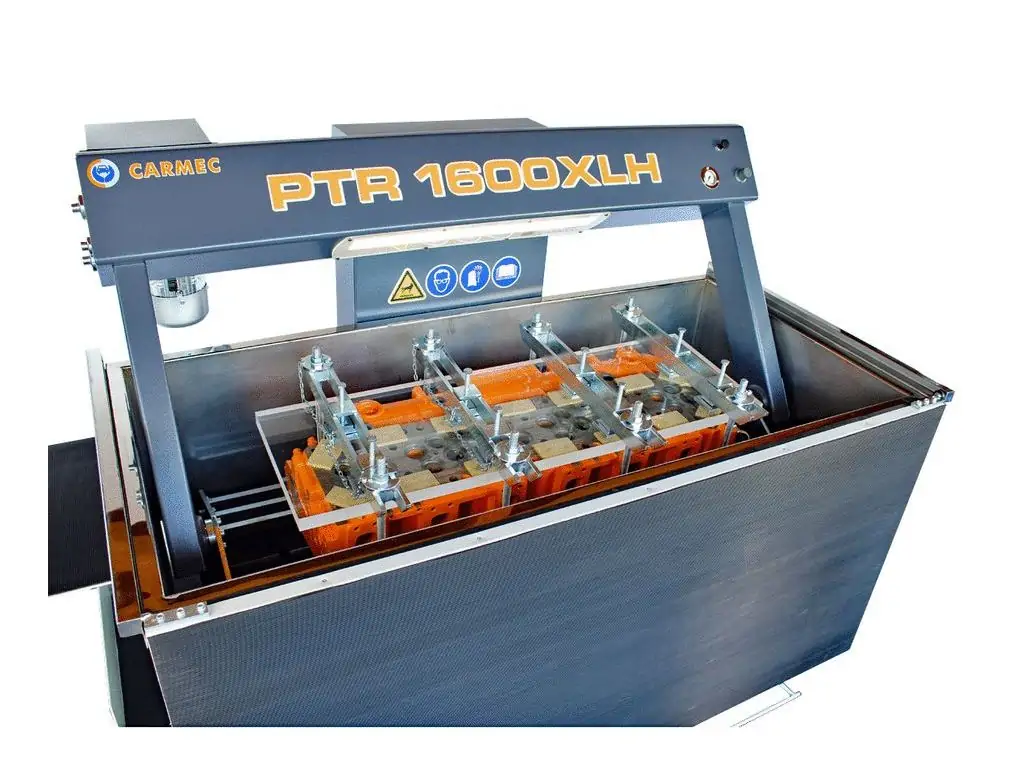

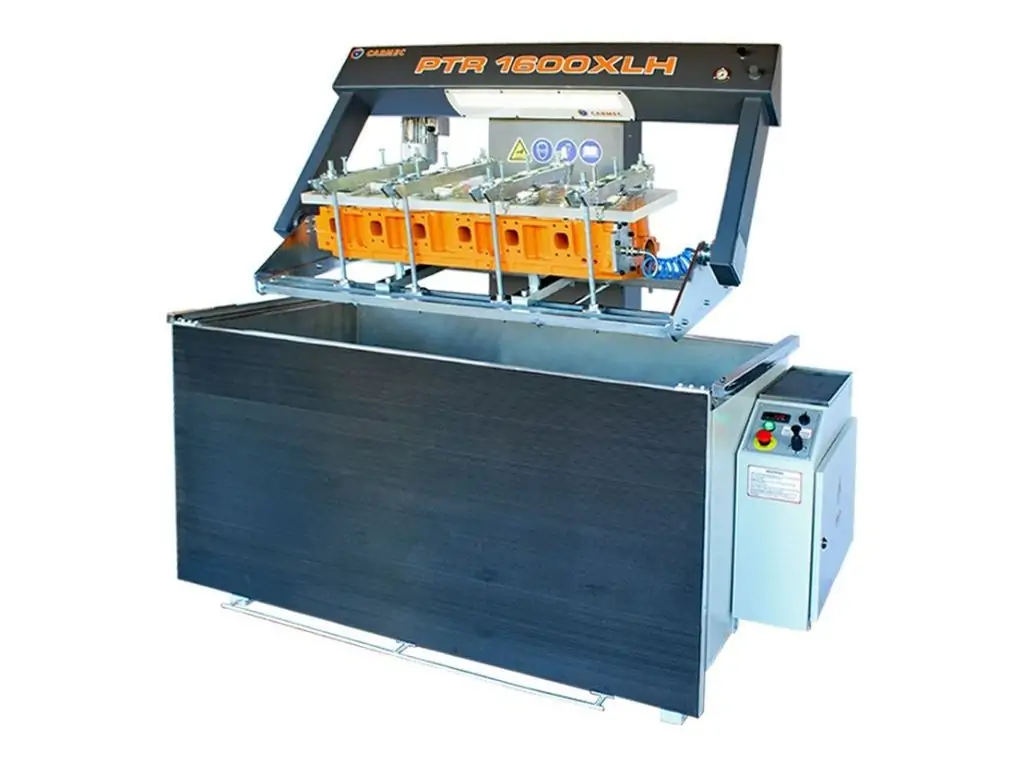

Стенд для проверки герметичности Carmec PTR 1600XLH

Стенд для проверки герметичности Carmec PTR 1600XLH – это эффективное оборудование для обнаружения микротрещин и других источников негерметичности охлаждающих систем головок и блоков цилиндров. Оснащен 2 нагревательными элементами мощностью 4,5 кВт каждый, которые быстро нагревают воду от 0 до 90°C, что имитирует рабочую температуру двигателя. Гидравлический механизм подъема/опускания люльки мощностью 0,75 кВт облегчает загрузку тяжелых и габаритных ГБЦ и блоков. Максимальный ход люльки составляет 550 мм, скорость подъема и опускания – 60 мм/сек.

Вращение рабочего стола со скоростью 4 об/мин позволяет осматривать деталь со всех сторон. Вращение производится от отдельного двигателя мощностью 0,18 кВт. Максимальный размер детали для тестирования составляет 1350х460х410 мм (ДхШхВ), вес детали – до 300 кг. Ванна имеет емкость 710 л и изготовлена ​​из нержавеющей стали, что обеспечивает стойкость к коррозии и перепадам температур. Благодаря своим размерам и мощности, этот тестировочный стенд для головок цилиндров подходит для проверки двигателей как легковых автомобилей, так и грузового и коммерческого транспорта.

Особенности стенда для проверки герметичности Carmec PTR 1600XLH

• Максимальный размер детали (ДхШхВ) – 1350х460х410 мм
• Максимальный вес детали – 300 кг
• 2 нагревательных элемента мощностью 4,5 кВт каждый
• Температурный диапазон воды – 0-90°C

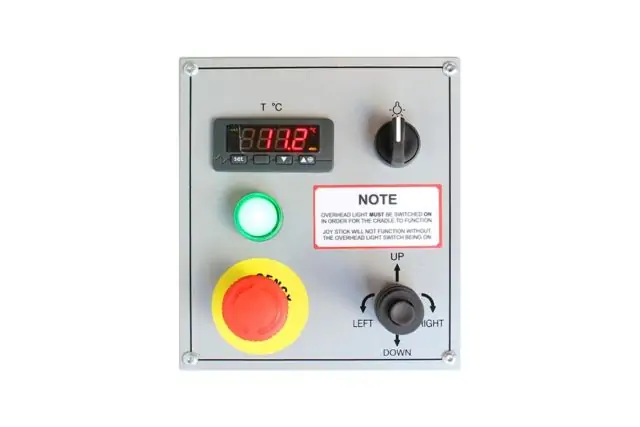

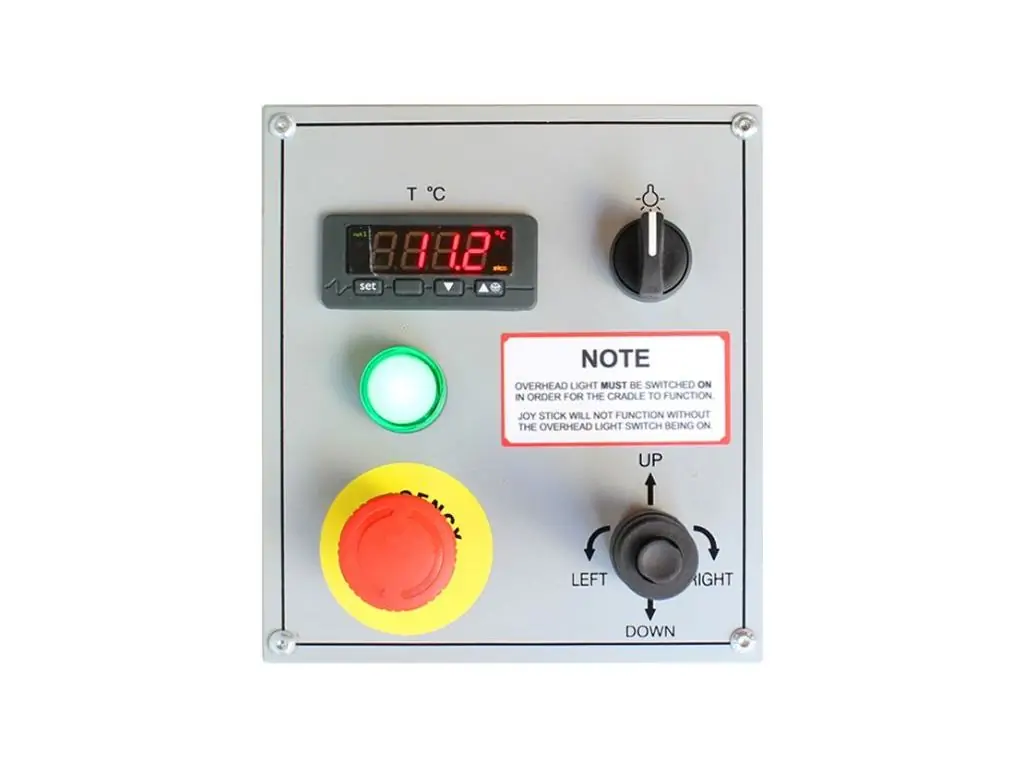

• Электронный термостат для регулировки нагрева
• Гидравлический механизм подъема/опускания люльки
• Мощность гидравлического привода – 0,75 кВт
• Максимальный ход люльки – 550 мм
• Скорость подъема/опускания люльки – 60 мм/с
• Вращение стола с помощью отдельного двигателя мощностью 0,18 кВт
• Скорость вращения – 4 об/мин

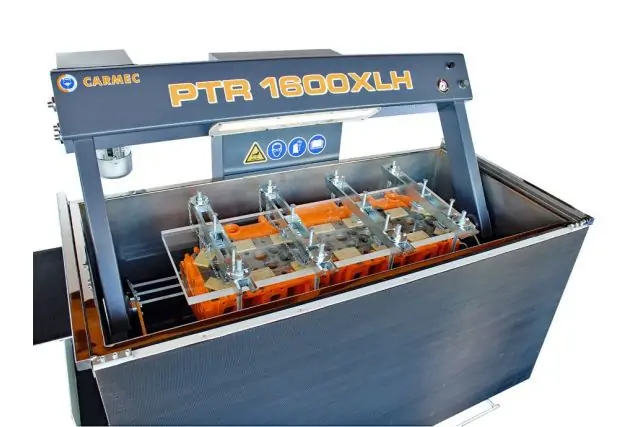

• Резервуар из нержавеющей стали объемом 710 л
• Термоизоляция ванны и крышки
• Встроенное светодиодное освещение
• Каркас из высокопрочной стали с порошковым покрытием
• Вес – 660 кг.

Комплектация стенда для проверки герметичности Carmec PTR 1600XLH

В комплект поставки входят:

• Верхняя крышка из нержавеющей стали
• 5 плоских параллелей для удержания головки цилиндра
• 2 опоры для наклонных головок
• 10 зажимных блоков со стержнями и гайками
• 5 зажимных планок с маленькими пластинами (10 шт) для пластины из оргстекла
• 2 прозрачные пластины из оргстекла (500х250х30 мм; 800х250х30 мм)
• 1 пластина из натурального каучука 500х500х8 мм
• 1 резиновая пластина 500х500х3 мм
• 1 боковая пластина в комплекте с быстроразъемным соединением
• Светодиодное освещение
• 2 боковые полки для аксессуаров (подставки для инструментов и тарелок)
• Антикоррозионная эмульсионная жидкость, 2 л.

Частые вопросы

Чтобы больше узнать о тестирующих стендах для головок и блоков цилиндров, просмотрите ответы на частые вопросы.

Какие существуют типы тестирующих стендов для головок и блоков цилиндров?

Есть 3 основных типа:

• Гидростатические стенды – проверяют герметичность путем заполнения системы жидкостью под давлением
• Пневматические стенды – используют сжатый воздух или газ для обнаружения протекания (появления пузырьков в воде)
• Комбинированные стенды – позволяют работать как с жидкостью, так и с газом для комплексной диагностики.

Какой основной принцип работы стенда для проверки герметичности?

Принцип работы стенда для проверки герметичности головок и блоков цилиндров основывается на обнаружении утечки воздуха или жидкости сквозь дефекты детали.

Можно ли использовать стенд для тестирования других автокомпонентов, кроме ГБЦ?

Да, тестировочные стенды можно использовать для проверки коллекторов, теплообменников и других деталей, которые имеют внутренние полости и должны быть герметичными.

Какое значение имеет мощность нагревательных элементов стенда для проверки герметичности?

Мощность нагревательных элементов, прежде всего, влияет на скорость и производительность работы стенда. Мощные нагревательные элементы сокращают время простоя между циклами тестирования и обеспечивают поддержание стабильной температуры в течение длительного времени.

На что обратить внимание при выборе стенда для проверки герметичности?

Важное значение имеют:

• Размер ванны и допустимый размер детали
• Тип тестирования (пневматический, гидростатический, комбинированный)
• Скорость вращения стола и подъема/спуска
• Возможность регулировки температуры и давления
• Дополнительные аксессуары и комплектующие.
