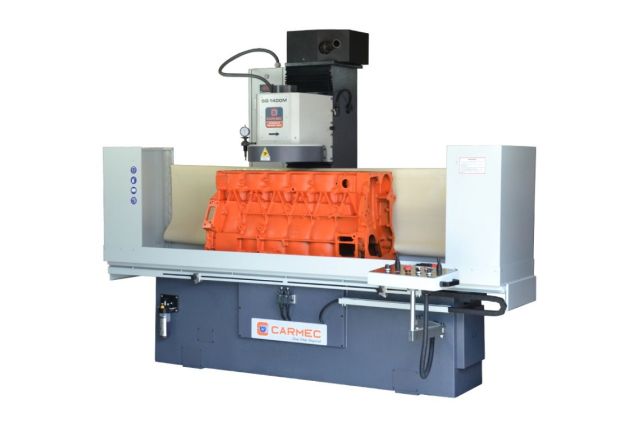

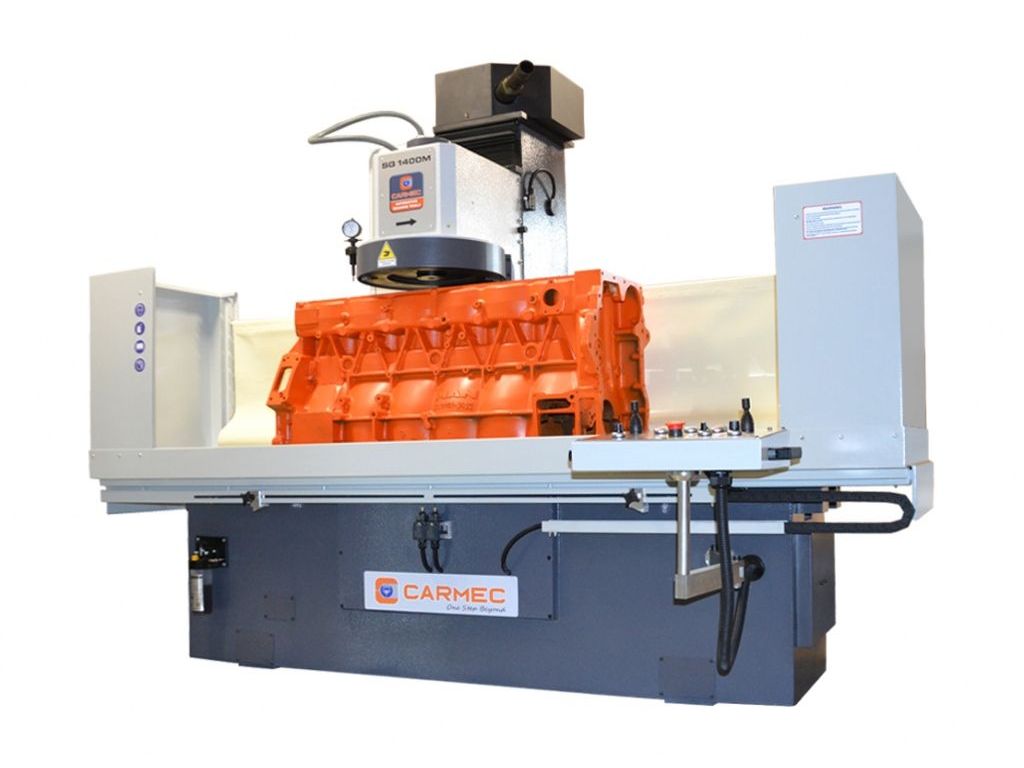

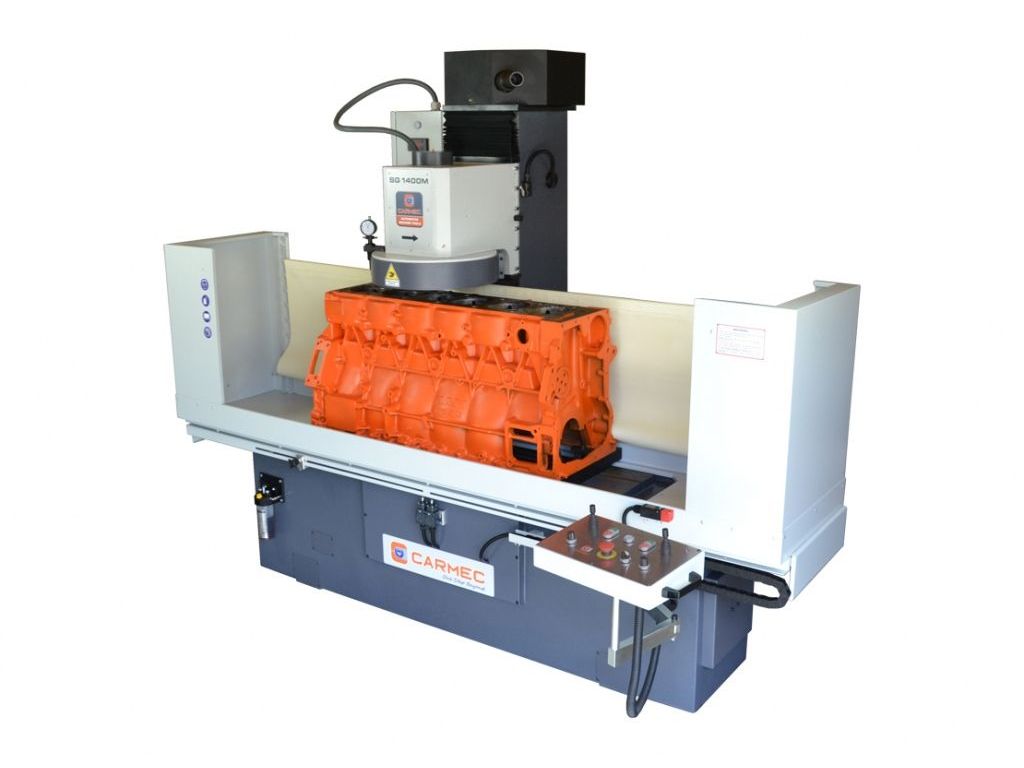

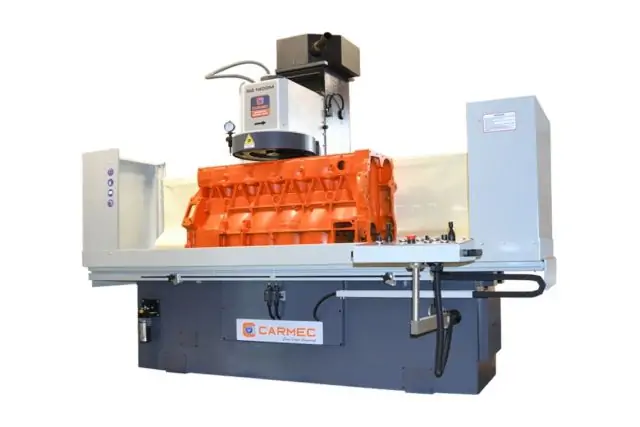

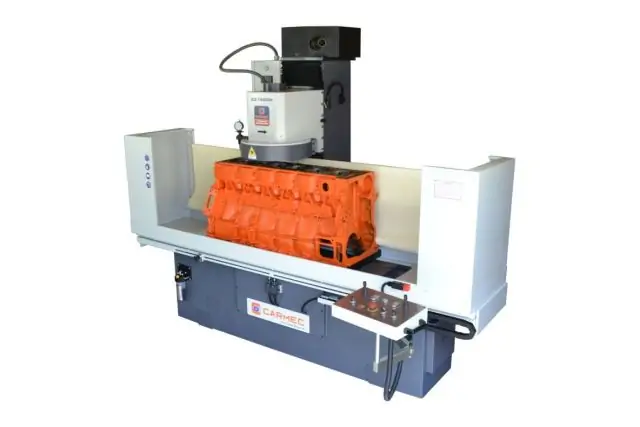

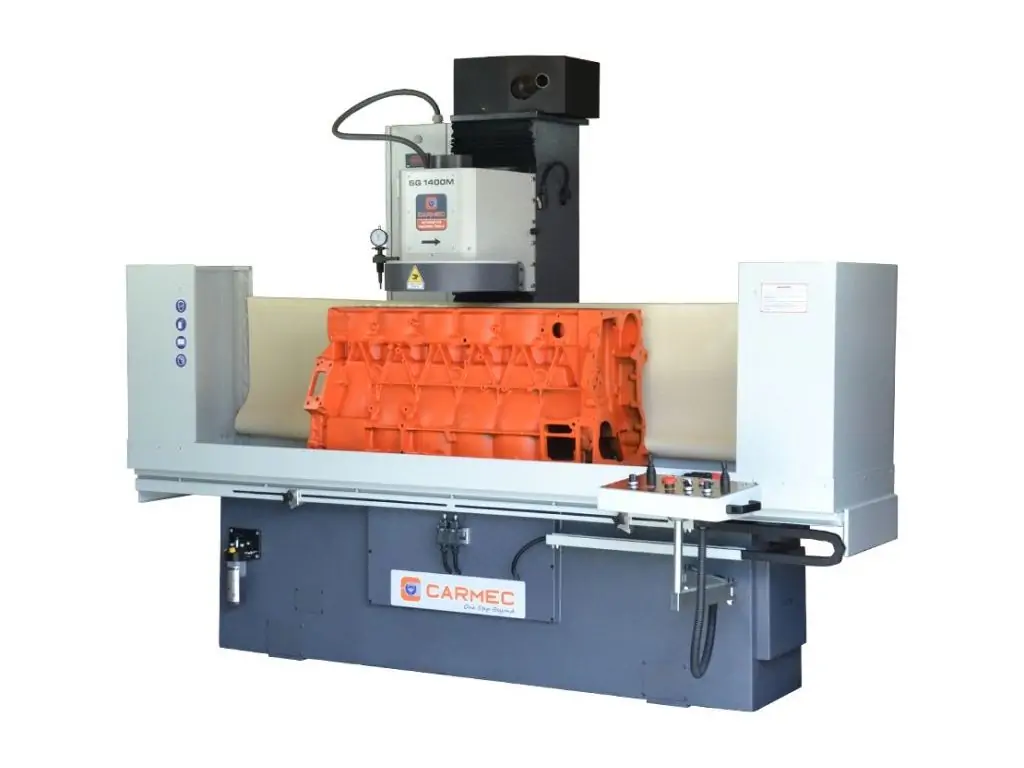

Плоскофрезерний верстат CARMEC SG1400М призначений для відновлення ідеальної площинності плоских поверхонь головок і блоків циліндрів довжиною до 1220 мм і шириною до 405 мм. Висота деталей - 115-800 мм, максимальна вага - 300 кг. Верстат здатний обробляти як чавунні, так і алюмінієві ГБЦ, включаючи дизельні головки зі сталевими камерами попереднього згоряння.
В стандартну комплектацію входить фрезерна головка 16” (405 мм) із вставками з кубічного нітриду бору (CBN) для фрезерування чавунних поверхонь і полікристалічного алмазу (PCD) для обробки алюмінію. Переміщення столу та подача головки здійснюються за допомогою прецизійних кулькових гвинтів з ремінним приводом, що забезпечує плавний рух і точну подачу навіть на низькій швидкості. Плавне регулювання швидкості обертання шпинделя у діапазоні 300-1500 об/хв та швидкості подачі від 0 до 1500 мм/хв за допомогою частотного перетворювача дає можливість підібрати оптимальний режим обробки для конкретного матеріалу і завдання. Цей верстат для фрезерування головок двигуна має ручний, напівавтоматичний та автоматичний режими роботи, що дозволяє використовувати його як для індивідуальних завдань, так і для серійного виробництва.
Особливості плоскофрезерного верстата для головок і блоків циліндрів CARMEC SG1400М
- Підходить для різних типів ГБЦ і БЦ
- Максимальна довжина обробки - 1220 мм
- Максимальна ширина деталі - 405 мм
- Висота деталей - 115-800 мм
- Максимальна вага деталі - 300 кг

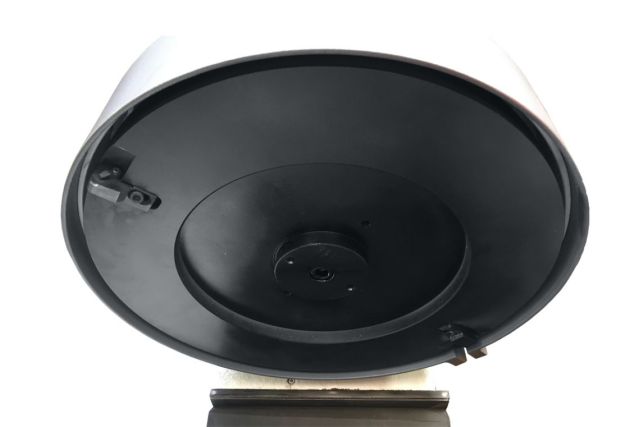

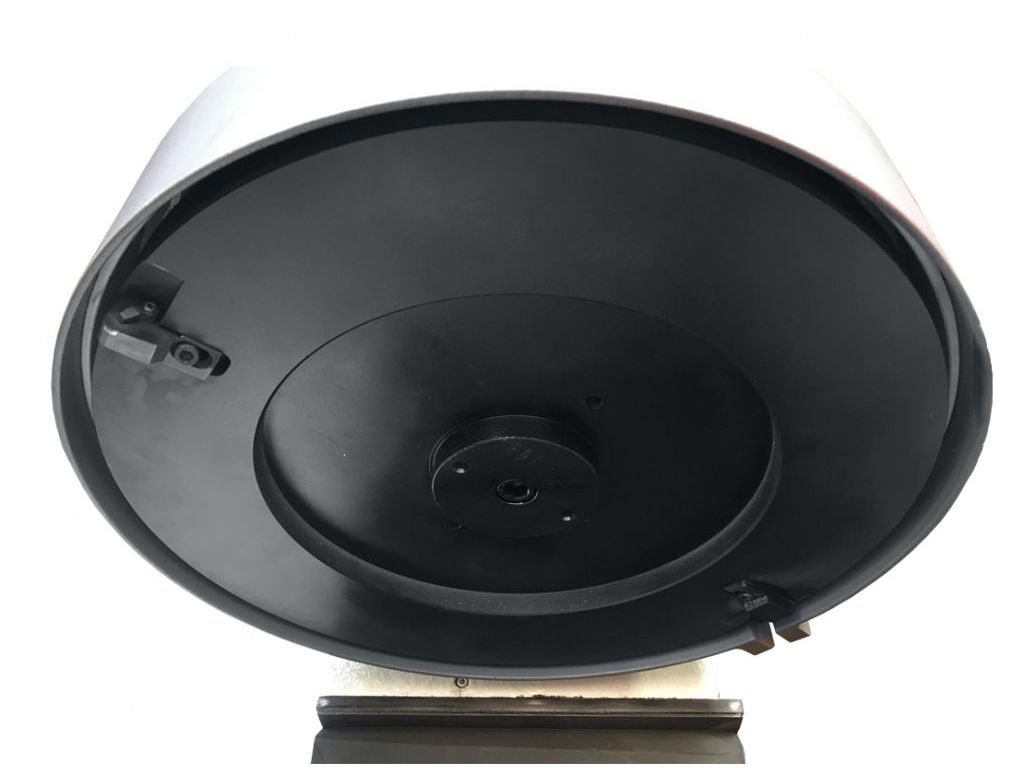

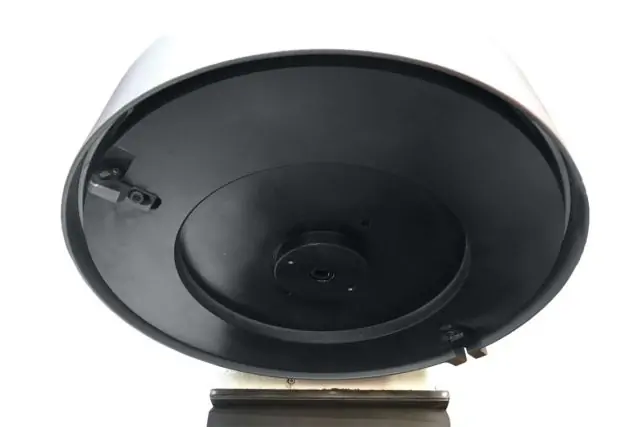

- Фрезерна головка Ø 405 мм (16″) з CBN/PCD вставками
- Автоматичний підйом/опускання фрезерної головки
- Можливість високошвидкісного фрезерування
- Плавне регулювання обертів шпинделя від 300 до 1500 об/хв
- Плавне регулювання швидкості подачі у діапазоні 0-1500 мм/хв
- Потужність шпиндельного двигуна - 4,2 кВт
- Потужність двигуна подачі - 0,18 кВт
- Потужність приводу столу - 0,75 кВт
- Розмір столу - 1300х310 мм
- Хід столу - 1420 мм
- Переміщення столу та подача головки за допомогою прецизійних кулькових гвинтів з ремінним приводом
- Ручний, напівавтоматичний та автоматичний режими роботи
- Жорстка чавунна станина
- V-подібні напрямні
- Вага 1580 кг.
Комплектація плоскофрезерного верстата для головок і блоків циліндрів CARMEC SG1400М
В стандартну комплектацію входять:

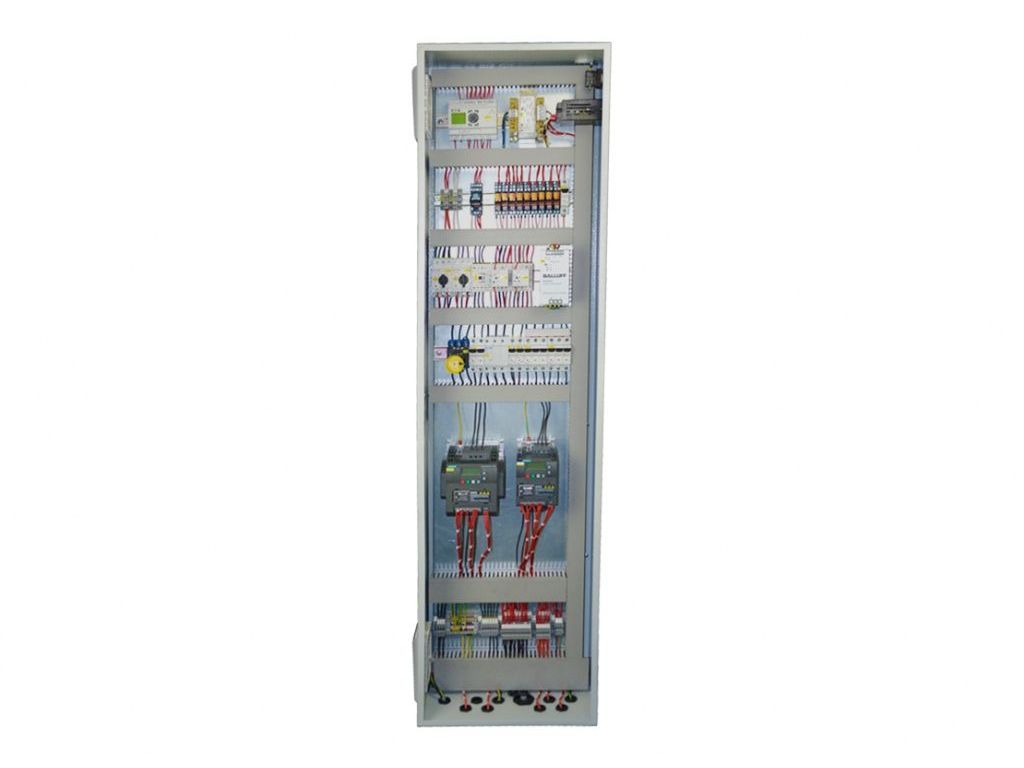

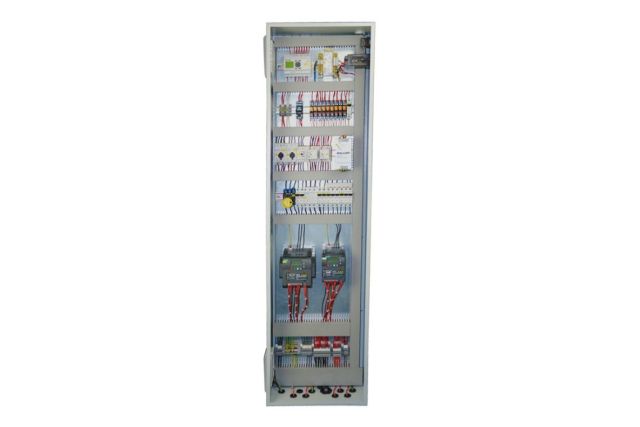

- Низьковольтні електричні елементи керування (24 В)
- Стіл зі змінною швидкістю та кульковим гвинтом
- Силова колона з кульковим гвинтом
- Моторизоване підняття та опускання фрезерної головки
- Змінна швидкість шпинделя головки з цифровим зчитуванням
- Фрезерна головка 16” (405 мм) з CBN / PCD
- Індикатор глибини, збірка годинникового індикатора
- Тримач інструменту 3/8 (9,52 мм) картридж
- Вставка CBN 3/8"
- Панель керування з поворотним важелем
- Захисний кожух з полікарбонатним щитом
- Автоматична централізована система змащення
- Пара паралельних опор
- Великі і малі затискачі (2+2 шт)
- Олива для напрямних (1 л)
- Набір гайкових ключів.
Часті запитання
Більше дізнатися про верстати для фрезерування головок блоків циліндрів (ГБЦ) і блоків циліндрів (БЦ) можна з відповідей на запитання.
Які є типи верстатів для обробки ГБЦ і БЦ?
Верстати для обробки ГБЦ і БЦ бувають плоскошліфувальні, плоскофрезерні і комбіновані (поєднують шліфування і фрезерування).
Яка різниця між плоскошліфувальними і плоскофрезерними верстатами для ГБЦ і БЦ?
Плоскошліфувальні верстати знімають матеріал абразивним кругом, з дуже малим припуском, але з високою точністю. Плоскофрезерні верстати знімають матеріал фрезерною головкою з твердосплавними, CBN або PCD пластинами. Роблять більші припуски за один прохід, що забезпечує вищу швидкість роботи, але й вищу шорсткість поверхні.
Для чого у плоскофрезерних верстатах для ГБЦ і БЦ встановлюють частотний перетворювач?
Частотний перетворювач дозволяє плавно регулювати швидкість шпинделя й подачі. Це дає змогу оптимізувати режим різання для конкретного матеріалу та інструменту.
Які переваги використання кулькових гвинтів для подачі столу у плоскофрезерному верстаті?
Кулькові гвинти мінімізують люфт, забезпечуючи точний і плавний рух столу та рівномірну швидкість подачі навіть на дуже низьких обертах.
Які переваги дає використання CBN і PCD фрез у верстаті для обробки ГБЦ і БЦ?
CBN і PCD є надтвердими матеріалами, які дозволяють виконувати високошвидкісне фрезерування та знімати необхідний шар матеріалу за один або два проходи з високою швидкістю подачі, що суттєво підвищує продуктивність роботи. Також фрезерування CBN/PCD дає надзвичайно гладку та рівну поверхню, що відповідає сучасним вимогам до шорсткості.
