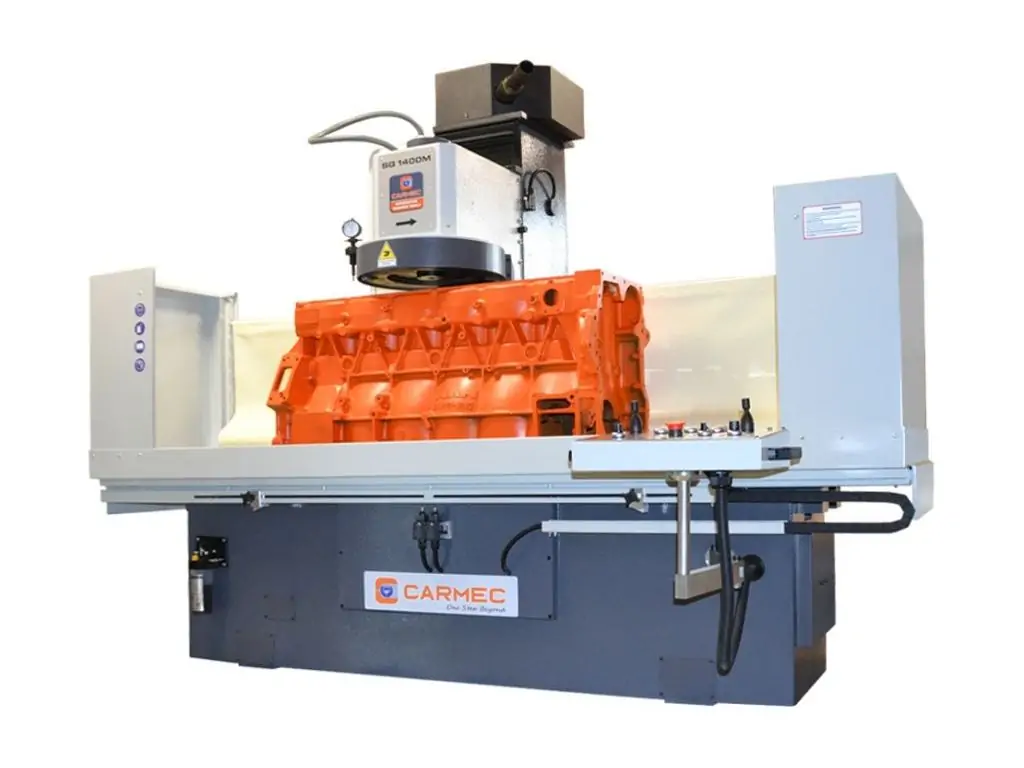

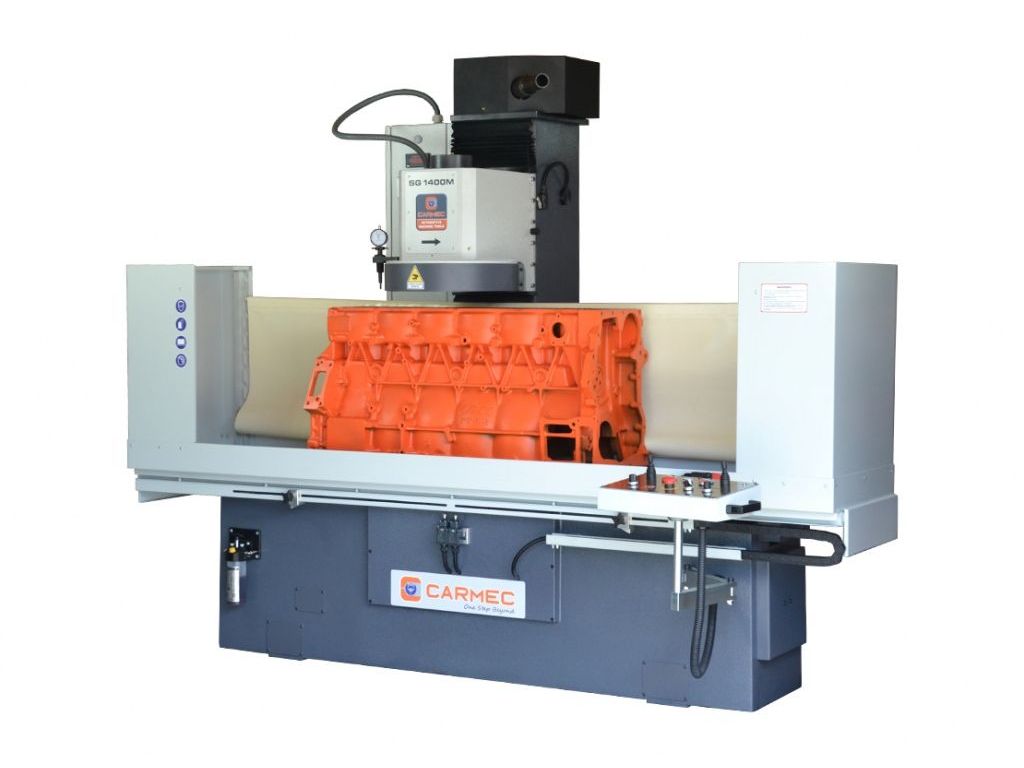

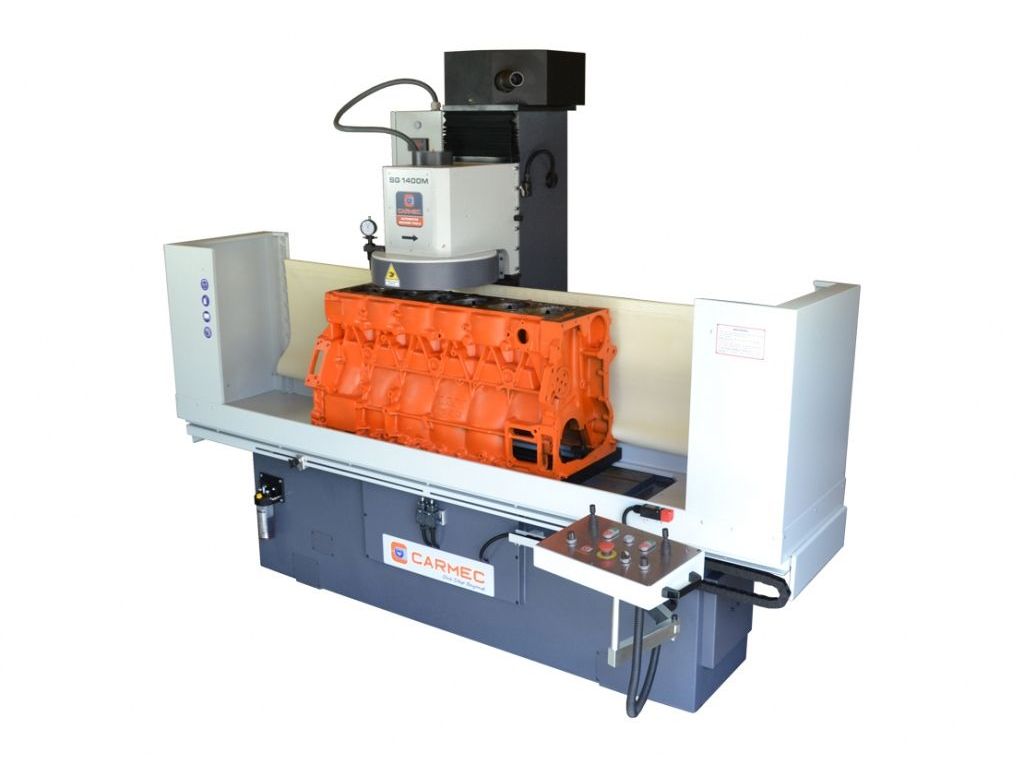

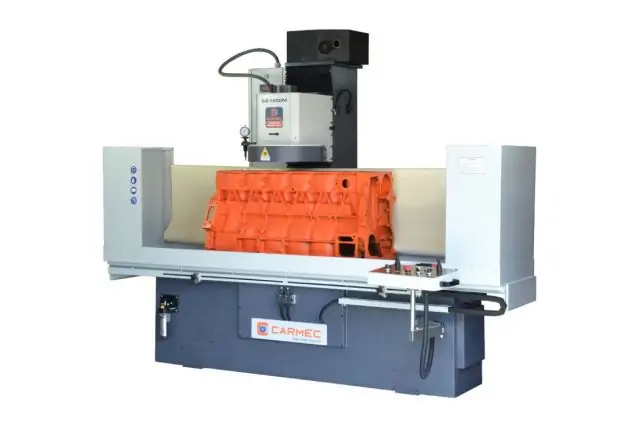

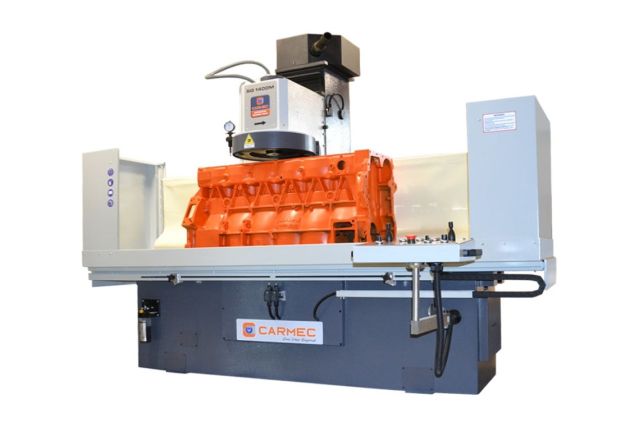

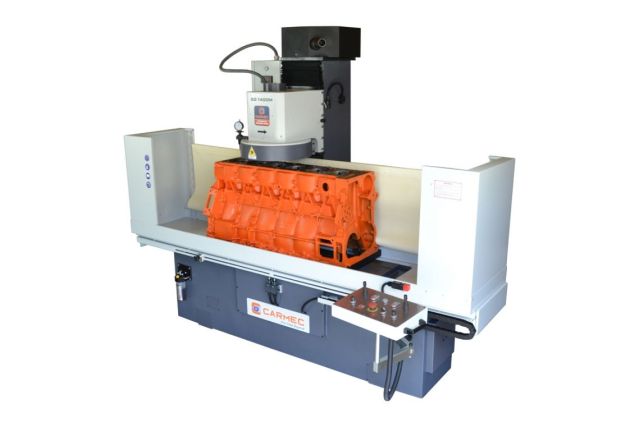

Плоскофрезерный станок CARMEC SG1400М предназначен для восстановления идеальной плоскостности плоских поверхностей головок и блоков цилиндров длиной до 1220 мм и шириной до 405 мм. Высота деталей – 115-800 мм, максимальный вес – 300 кг. Станок способен обрабатывать как чугунные, так и алюминиевые ГБЦ, включая дизельные головки со стальными камерами предварительного сгорания.
В стандартную комплектацию входит фрезерная головка 16” (405 мм) со вставками из кубического нитрида бора (CBN) для фрезерования чугунных поверхностей и поликристаллического алмаза (PCD) для обработки алюминия. Перемещение стола и подача головки производятся с помощью прецизионных шариковых винтов с ременным приводом, что обеспечивает плавное движение и точную подачу даже на низкой скорости. Плавная регулировка скорости вращения шпинделя в диапазоне 300-1500 об/мин и скорости подачи от 0 до 1500 мм/мин с помощью частотного преобразователя позволяет подобрать оптимальный режим обработки для конкретного материала и задания. Этот станок для фрезерования головок двигателя имеет ручной, полуавтоматический и автоматический режимы работы, что позволяет использовать его как для индивидуальных задач, так и для серийного производства.
Особенности плоскофрезерного станка для головок и блоков цилиндров CARMEC SG1400
- Подходит для разных типов ГБЦ и БЦ
- Максимальная длина обработки – 1220 мм
- Максимальная ширина детали – 405 мм
- Высота деталей – 115-800 мм
- Максимальный вес детали - 300 кг

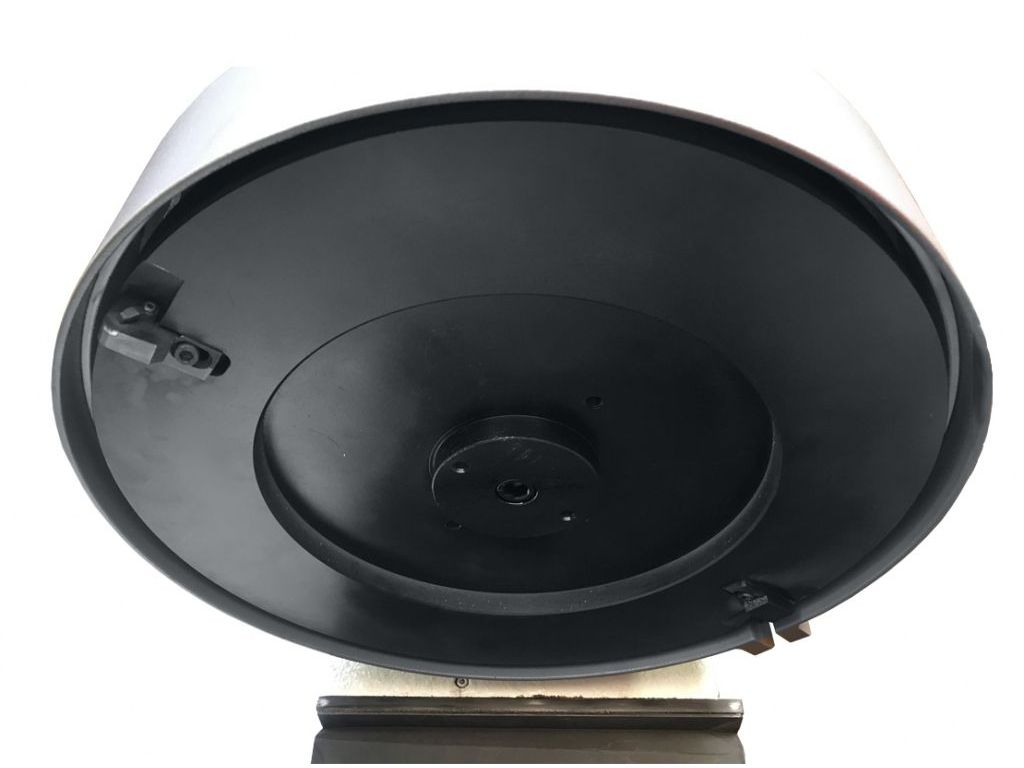

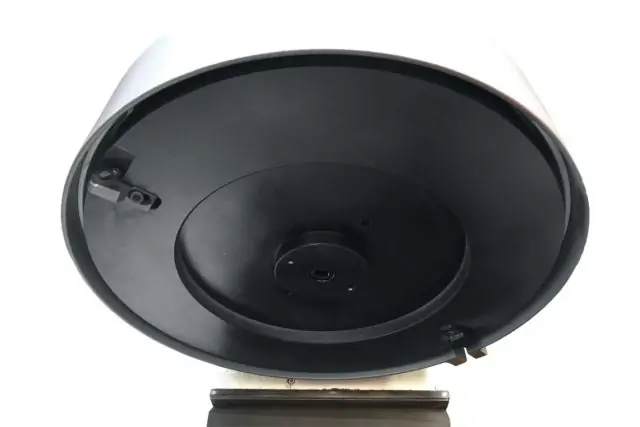

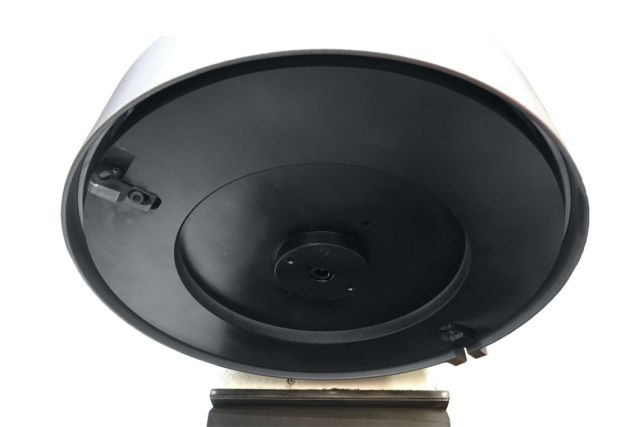

- Фрезерная головка Ø 405 мм (16") с вставками CBN/PCD
- Автоматический подъем/опускание фрезерной головки
- Возможность высокоскоростного фрезерования
- Плавная регулировка оборотов шпинделя от 300 до 1500 об/мин
- Плавная регулировка скорости подачи в диапазоне 0-1500 мм/мин
- Мощность шпиндельного двигателя – 4,2 кВт
- Мощность двигателя подачи – 0,18 кВт
- Мощность привода стола – 0,75 кВт
- Размер стола – 1300х310 мм
- Ход стола – 1420 мм
- Перемещение стола и подача головки с помощью прецизионных шариковых винтов с ременным приводом
- Ручной, полуавтоматический и автоматический режимы работы
- Жесткая чугунная станина
- V-образные направляющие
- Вес 1580 кг.
Комплектация плоскофрезерного станка для головок и блоков цилиндров CARMEC SG1400
В стандартную комплектацию входят:

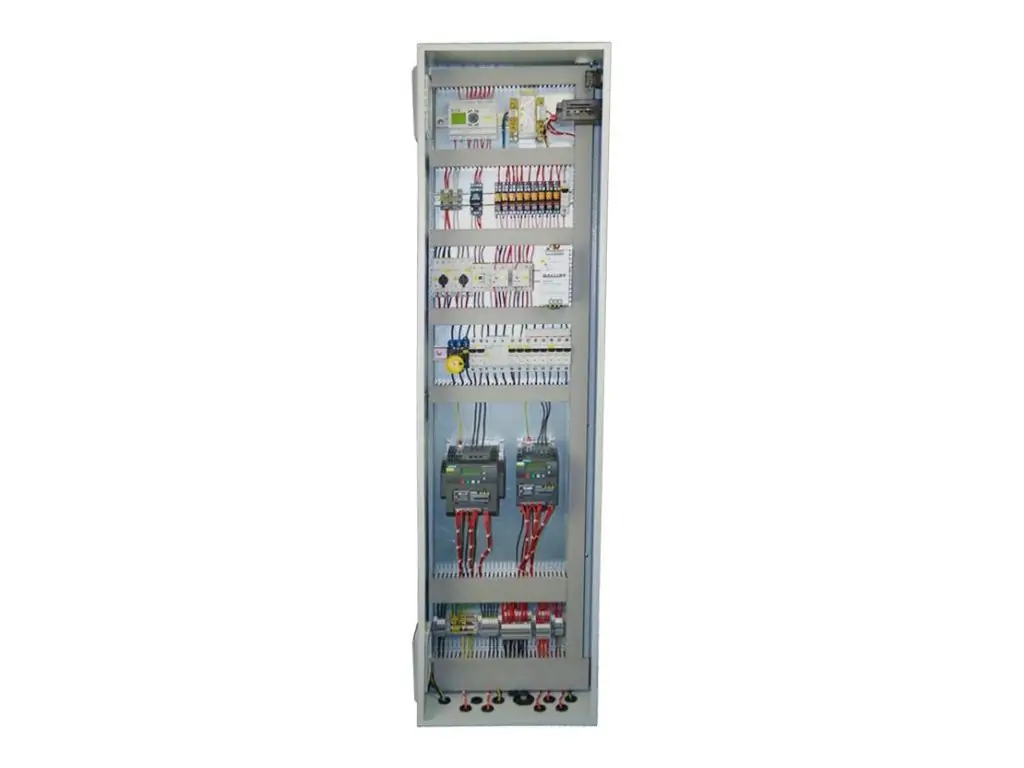

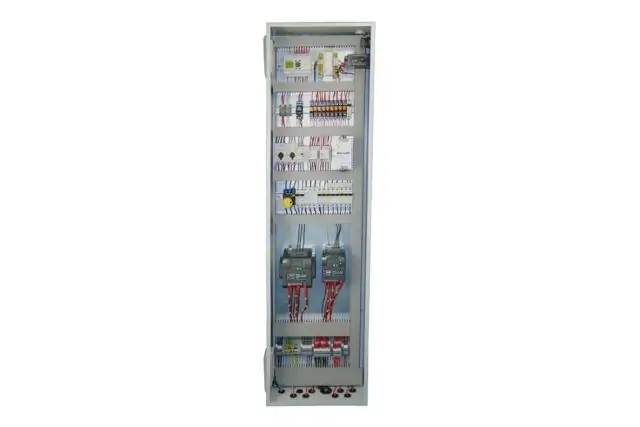

- Низковольтные электрические элементы управления (24 В)
- Стол с переменной скоростью и шариковым винтом
- Силовая колонна с шариковым винтом
- Моторизованное поднятие и опускание фрезерной головки
- Сменная скорость шпинделя головки с цифровым считыванием
- Фрезерная головка 16” (405 мм) с CBN/PCD
- Индикатор глубины, сборка часового индикатора
- Держатель инструмента 3/8 (9,52 мм) картридж
- Вставка CBN 3/8"
- Панель управления с поворотным рычагом
- Защитный кожух с поликарбонатным щитом
- Автоматическая централизованная система смазки
- Пара параллельных опор
- Большие и малые зажимы (2+2 шт)
- Масло для направляющих (1 л)
- Набор гаечных ключей.
Частые вопросы
Больше узнать о станках для фрезерования головок блоков цилиндров (ГБЦ) и блоков цилиндров (БЦ) можно из ответов на вопросы.
Какие есть типы станков для обработки ГБЦ и БЦ?
Станки для обработки ГБЦ и БЦ бывают плоскошлифовальные, плоскофрезерные и комбинированные (совмещают шлифовку и фрезерование).
Какая разница между плоскошлифовальными и плоскофрезерными станками для ГБЦ и БЦ?
Плоскошлифовальные станки снимают материал абразивным кругом, с очень малым припуском, но с высокой точностью. Плоскофрезерные станки снимают материал фрезерной головкой с твердосплавными, CBN или PCD пластинами. Делают большие припуски за один проход, что обеспечивает более высокую скорость работы, но и более высокую шероховатость поверхности.
Зачем в плоскофрезерных станках для ГБЦ и БЦ устанавливают частотный преобразователь?
Частотный преобразователь позволяет плавно регулировать скорость шпинделя и подачи. Это позволяет оптимизировать режим резки для конкретного материала и инструмента.
Какие преимущества использования шариковых винтов для подачи стола в плоскофрезерном станке?
Шариковые винты минимизируют люфт, обеспечивая точное и плавное движение стола и равномерную скорость подачи даже на очень низких оборотах.
Какие преимущества дает использование CBN и PCD фрез в станке для обработки ГБЦ и БЦ?
CBN и PCD являются сверхтвердыми материалами, которые позволяют выполнять высокоскоростное фрезерование и снимать необходимый слой материала за один или два прохода с высокой скоростью подачи, что существенно повышает производительность работы. Также фрезерование CBN/PCD дает очень гладкую и ровную поверхность, отвечающую современным требованиям к шероховатости.
