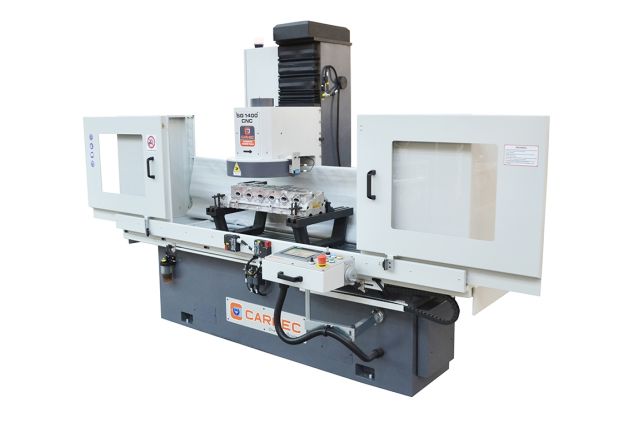

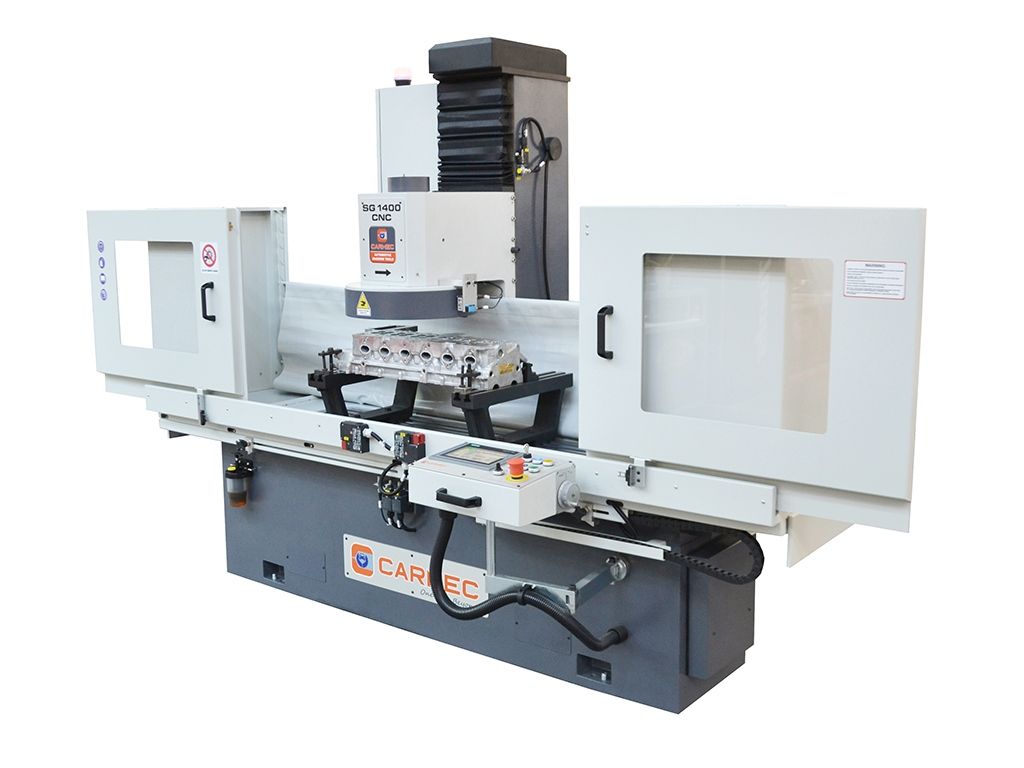

Верстат для шліфування та фрезерування ГБЦ і БЦ CARMEC SG 1400CNC - це високоточне обладнання з числовим програмним керуванням для відновлення ідеальної площинності і необхідної шорсткості плоских поверхонь головок блоків циліндрів і блоків циліндрів. Також може застосовуватися для шліфування площин колекторів, маховиків та інших плоских деталей (з використанням відповідних аксесуарів). Максимальна робоча довжина становить 1220 мм, що дозволяє обробляти великі 6-циліндрові рядні та деякі V-подібні блоки і ГБЦ. Максимальна ширина деталі - 415 мм, висота - 115-800 мм.
Верстат підходить для обробки чавунних і алюмінієвих деталей, у тому числі дизельних зі сталевою камерою згоряння. Розмір столу 1300х310 мм і його хід 1420 мм дозволяють працювати як з легковими, так і з вантажними двигунами. Двигун шпинделя потужністю 4,2 кВт керується інвертором SIEMENS, що дозволяє плавно регулювати швидкість обертання у діапазоні 300-1200 об/хв. Подача головки і столу здійснюється від окремих сервоприводів потужністю 0,75 кВт. Завдяки повній автоматизації, прецизійним механічним елементам і масивній, жорсткій станині, цей ЧПУ верстат для обробки ГБЦ і БЦ забезпечує високу точність, повторюваність і стабільність роботи.
Особливості верстата для шліфування та фрезерування ГБЦ і БЦ CARMEC SG 1400CNC
- Повна автоматизація циклу обробки
- Максимальна довжина деталі - 1220 мм
- Максимальна ширина деталі - 415 мм
- Висота деталі - 115-800 мм
- Шліфувальний круг діаметром 405 мм
- Фрезерна плита діаметром 405 мм з різцями CBN/PCD
- Двигун шпинделя потужністю 4,2 кВт, керується інвертором SIEMENS
- Плавне регулювання швидкості обертання шпинделя у діапазоні 300-1200 об/хв
- Серводвигуни подачі головки і столу потужністю 0,75 кВт кожен
- Безступінчасте регулювання швидкості подачі столу у межах 0-1500 мм/хв
- Одночасне керування швидкістю обертання шпинделя та переміщенням столу
- Рух столу за допомогою прецизійної кулько-гвинтової пари (ШВП)
- Розмір столу - 1300х310 мм
- Хід столу - 1420 мм
- Напрямні “ластівчин хвіст”
- Чавунні колони коробчастого типу
- Автоматична система змащення напрямних і ШВП
- Висока роздільна здатність
- Функція електронної компенсації механічних похибок і теплового розширення
- Сенсорна панель управління на поворотному кронштейні
- Ручний, напівавтоматичний і автоматичний режими роботи
- Метричний і дюймовий формати відображення
- Жорстка чавунна конструкція вагою 1580 кг.
Комплектація верстата для шліфування та фрезерування ГБЦ і БЦ CARMEC SG 1400CNC
В стандартну комплектацію входять:

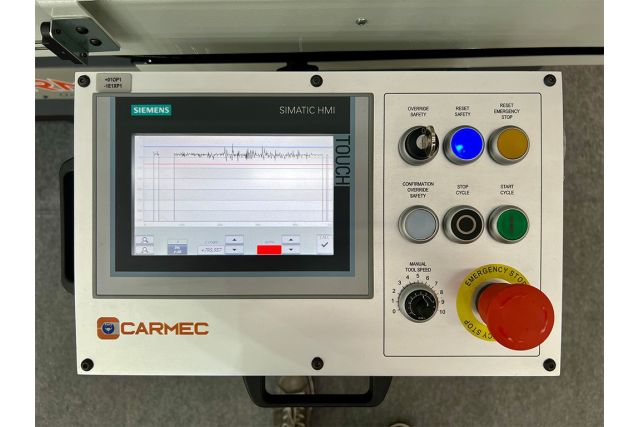

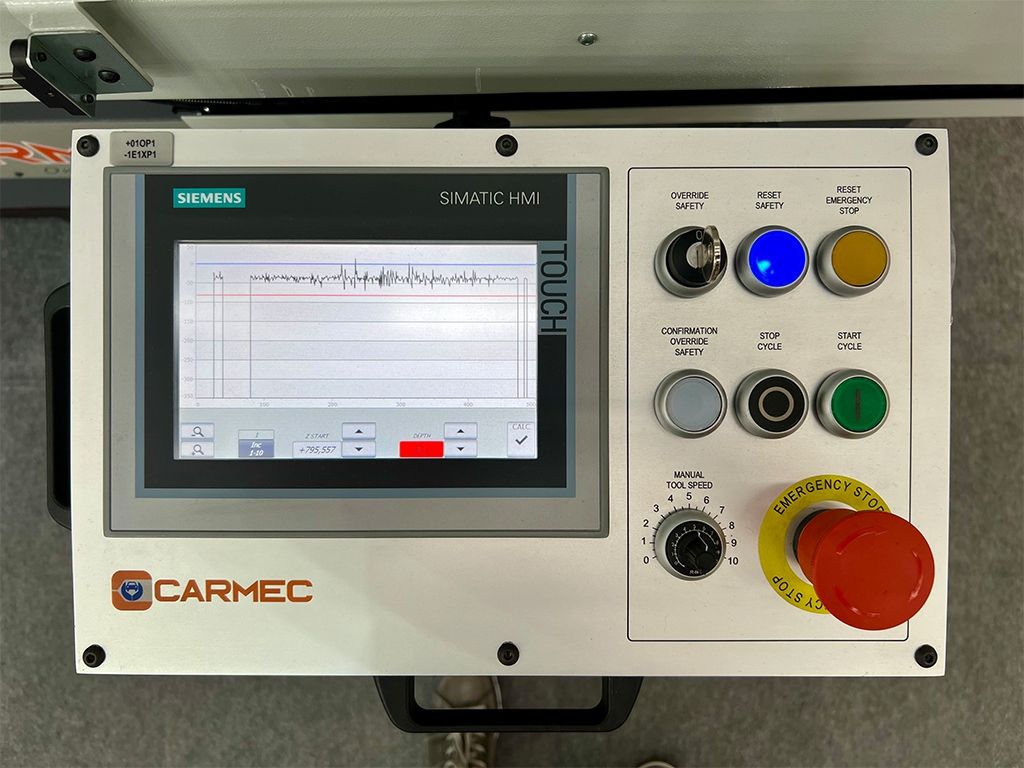

- Панель керування ЧПУ з сенсорним екраном, розміщена на поворотному кронштейні
- Серводвигун головки SIEMENS з керуванням ЧПУ
- Електронний маховик

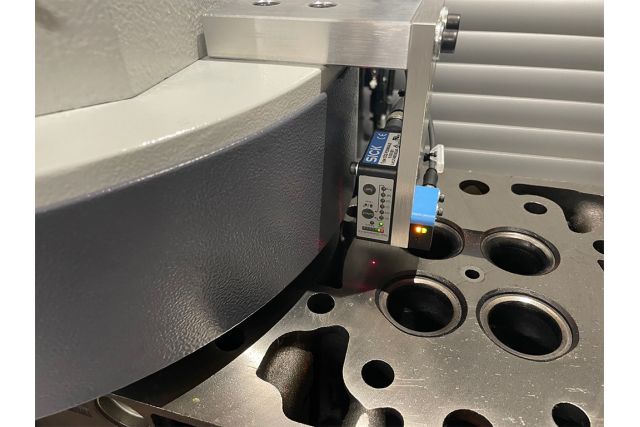

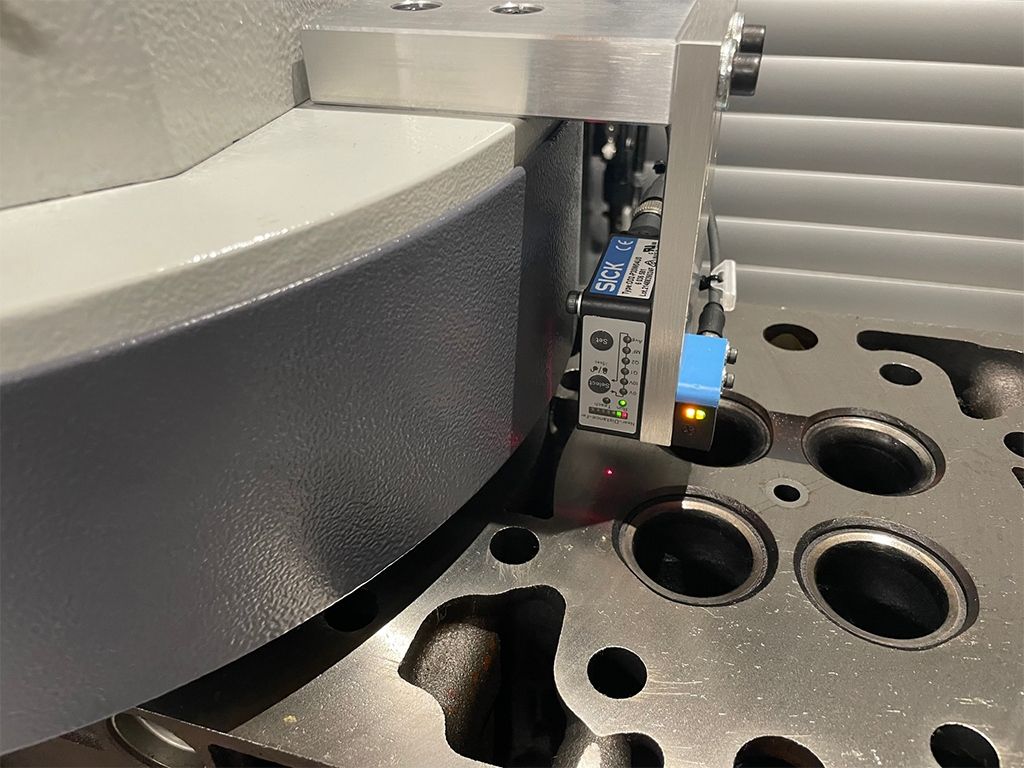

- Лазерний датчик для сканування поверхні головки
- Графік профілю поверхні
- Програмована довжина заготовки
- Повністю автоматичний робочий цикл
- Стіл зі змінною швидкістю та кульковим гвинтом
- Силова колона з кульковим гвинтом
- Швидке підняття та опускання фрезерної головки
- Змінна швидкість шпинделя головки з цифровим зчитуванням
- Фрезерна плита 16 дюймів (405 мм) з CBN / PCD
- Тримач інструменту 3/8 (9,52 мм) картридж
- Вставка CBN 3/8”
- Захисний екран
- Автоматична централізована система змащення
- Пара паралельних опор
- Великі і малі затискачі (2+2 шт)
- Олива для напрямних (1 л)
- Набір гайкових ключів.
Часті запитання
Для кращого ознайомлення з ЧПУ верстатами для обробки ГБЦ і БЦ перегляньте відповіді на запитання.
Які переваги ЧПУ верстатів для шліфування і фрезерування ГБЦ перед ручними та напівавтоматичними?
На відміну від ручних чи напівавтоматичних верстатів, які залежать від навичок оператора, ЧПУ верстат забезпечує стабільну геометрію, повторюваність і точність у межах сотих часток міліметра. Це дозволяє відновити герметичність прокладки ГБЦ до заводських параметрів.
Яке значення має хід столу ЧПУ верстата для шліфування і фрезерування ГБЦ?
Хід столу визначає максимальну довжину деталі, яку можна обробити. Чим він більший, тим універсальніший верстат.
Які переваги дає можливість ЧПУ верстата для ГБЦ і БЦ працювати як у метричному, так і в дюймовому форматі?
Багато американських, японських і частково європейських мотодеталей мають дюймові параметри. Перемикання між метричною і дюймовою системами дозволяють швидко обслуговувати будь-який ринок без помилок у програмі.
Чи впливає вага ЧПУ верстата для ГБЦ і БЦ на якість обробки?
Так, легкі верстати мають проблему вібрацій, які псують мікрошорсткість поверхні. Масивна станина поглинає вібрації, збільшує жорсткість конструкції та забезпечує стабільність при різанні.
Як ЧПУ верстати для обробки ГБЦ і БЦ контролюють глибину знімання матеріалу?
Для контролю глибини зняття матеріалу використовуються електронні датчики позицій або лазерний датчик поверхні. Перед початком програми верстат зчитує нерівності поверхні і визначає, яку товщину потрібно зняти до ідеального рівня. Похибка зазвичай не перевищує 0,01 мм.
