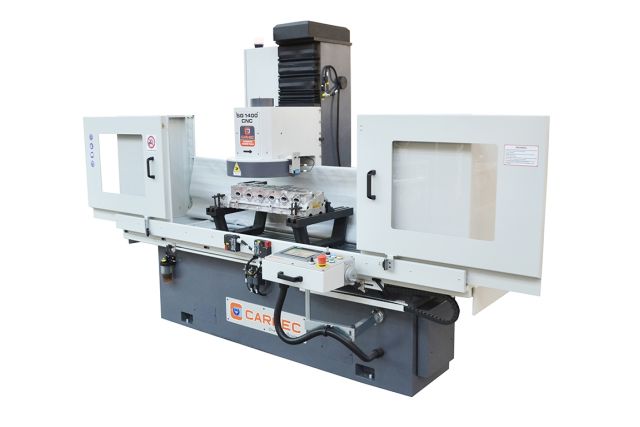

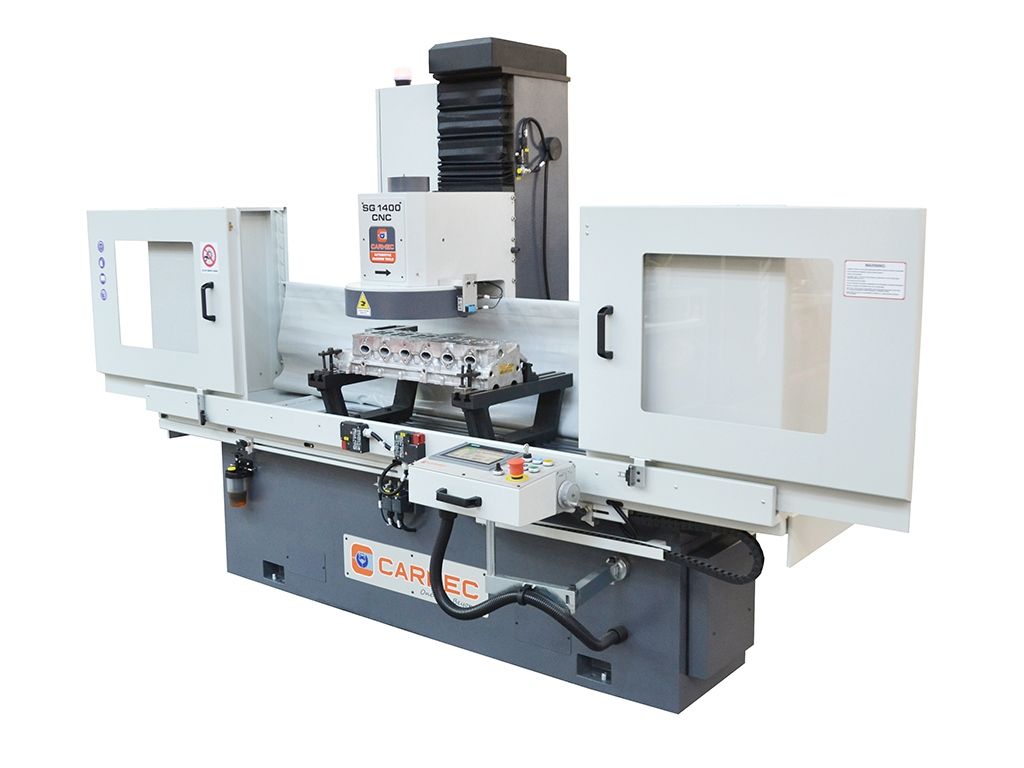

Станок для шлифования и фрезерования ГБЦ и БЦ CARMEC SG 1400CNC – это высокоточное оборудование с числовым программным управлением для восстановления идеальной плоскостности и необходимой шероховатости плоских поверхностей головок блоков цилиндров и блоков цилиндров. Также может использоваться для шлифования плоскостей коллекторов, маховиков и других плоских деталей (с использованием соответствующих аксессуаров). Максимальная рабочая длина составляет 1220 мм, что позволяет обрабатывать большие 6-цилиндровые рядные и некоторые V-образные блоки и ГБЦ. Максимальная ширина детали – 415 мм, высота – 115-800 мм.
Станок подходит для обработки чугунных и алюминиевых деталей, в том числе дизельных со стальной камерой сгорания. Размер стола 1300х310 мм и его ход 1420 мм позволяют работать как с легковыми, так и с грузовыми двигателями. Двигатель шпинделя мощностью 4,2 кВт управляется инвертором SIEMENS, что позволяет плавно регулировать скорость вращения в диапазоне 300-1200 об/мин. Подача головки и стола производится от отдельных сервоприводов мощностью 0,75 кВт. Благодаря полной автоматизации, прецизионным механическим элементам и массивной, жесткой станине, этот ЧПУ станок для обработки ГБЦ и БЦ обеспечивает высокую точность, повторяемость и стабильность работы.
Особенности станка для шлифования и фрезерования ГБЦ и БЦ CARMEC SG 1400CNC
- Полная автоматизация цикла обработки
- Максимальная длина детали – 1220 мм
- Максимальная ширина детали – 415 мм
- Высота детали – 115-800 мм
- Шлифовальный круг диаметром 405 мм
- Фрезерная плита диаметром 405 мм с резцами CBN/PCD
- Двигатель шпинделя мощностью 4,2 кВт, управляется инвертором SIEMENS
- Плавная регулировка скорости вращения шпинделя в диапазоне 300-1200 об/мин
- Серводвигатели подачи головки и стола мощностью 0,75 кВт каждый
- Бесступенчатая регулировка скорости подачи стола в пределах 0-1500 мм/мин
- Одновременное управление скоростью вращения шпинделя и перемещением стола
- Движение стола с помощью прецизионной шарико-винтовой пары (ШВП)
- Размер стола – 1300х310 мм
- Ход стола – 1420 мм
- Направляющие "ласточкин хвост"
- Чугунные колонны коробчатого типа
- Автоматическая система смазки направляющих и ШВП
- Высокое разрешение
- Функция электронной компенсации механических погрешностей и теплового расширения
- Сенсорная панель управления на поворотном кронштейне
- Ручной, полуавтоматический и автоматический режимы работы
- Метрический и дюймовый форматы отображения
- Жесткая чугунная конструкция весом 1580 кг.
Комплектация станка для шлифования и фрезерования ГБЦ и БЦ CARMEC SG 1400CNC
В стандартную комплектацию входят:

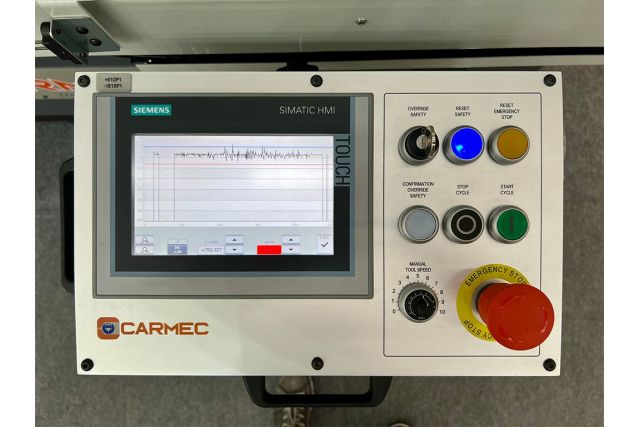

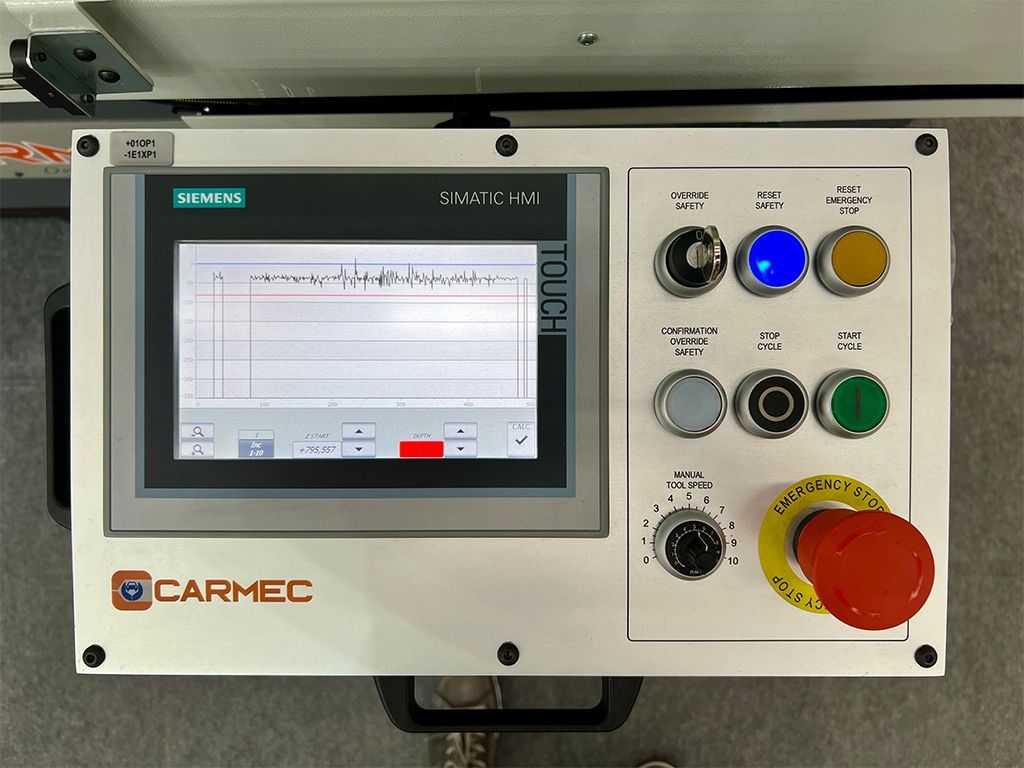

- Панель управления ЧПУ с сенсорным экраном, расположенная на поворотном кронштейне
- Серводвигатель головки SIEMENS с управлением ЧПУ
- Электронный маховик

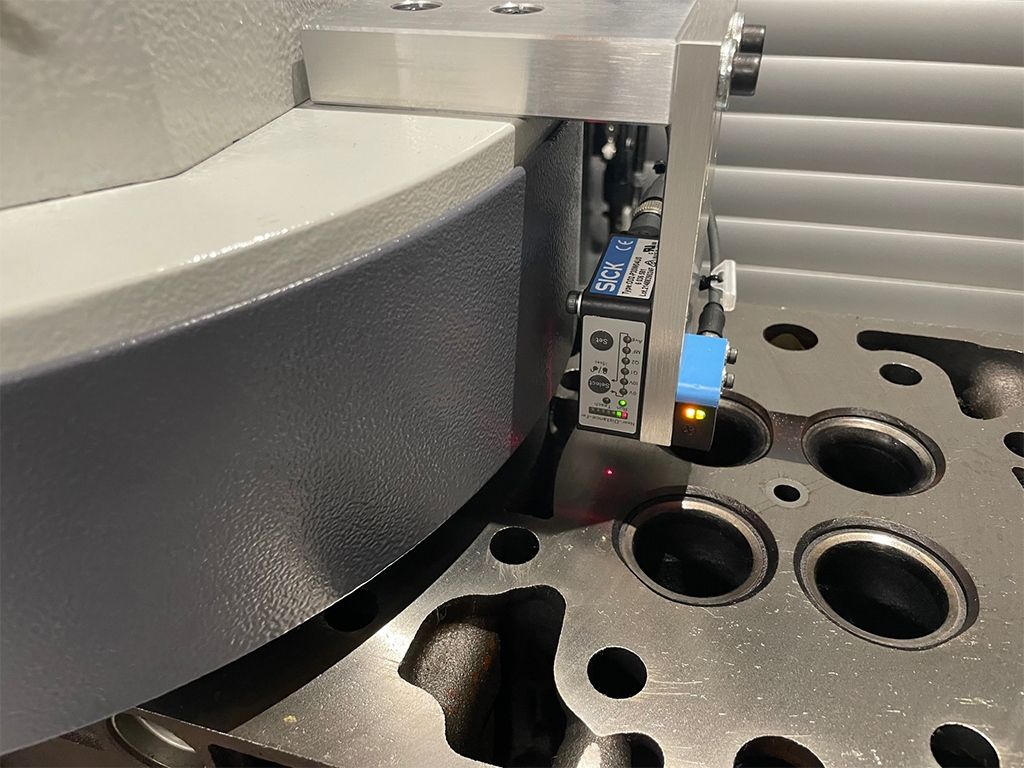

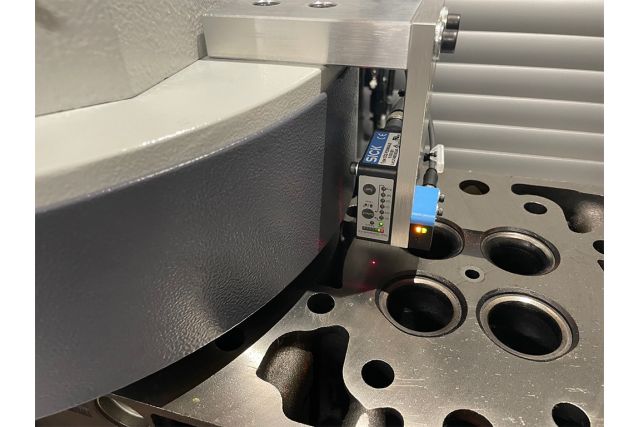

- Лазерный датчик для сканирования поверхности головки
- График профиля поверхности
- Программируемая длина заготовки
- Полностью автоматический рабочий цикл
- Стол с переменной скоростью и шариковым винтом
- Силовая колонна с шариковым винтом
- Быстрое поднятие и опускание фрезерной головки
- Сменная скорость шпинделя головки с цифровым считыванием
- Фрезерная плита 16 дюймов (405 мм) с CBN/PCD
- Держатель инструмента 3/8 (9,52 мм) картридж
- Вставка CBN 3/8”
- Защитный экран
- Автоматическая централизованная система смазки
- Пара параллельных опор
- Большие и малые зажимы (2+2 шт)
- Масло для направляющих (1 л)
- Набор гаечных ключей.
Частые вопросы
Для лучшего ознакомления с ЧПУ станками для обработки ГБЦ и БЦ посмотрите ответы на вопросы.
Какие преимущества ЧПУ станков для шлифования и фрезерования ГБЦ перед ручными и полуавтоматическими?
В отличие от ручных или полуавтоматических станков, зависящих от навыков оператора, ЧПУ станок обеспечивает стабильную геометрию, повторяемость и точность в пределах сотых долей миллиметра. Это позволяет восстановить герметичность прокладки ГБЦ до заводских параметров.
Какое значение хода стола ЧПУ станка для шлифования и фрезерования ГБЦ?
Ход стола определяет максимальную длину детали, которую можно обработать. Чем он больше, тем универсальнее станок.
Какие преимущества дает возможность ЧПУ станка для ГБЦ и БЦ работать как в метрическом, так и в дюймовом формате?
Многие американские, японские и частично европейские мотодетали имеют дюймовые параметры. Переключение между метрической и дюймовой системами позволяет быстро обслуживать любой рынок без ошибок в программе.
Влияет ли вес ЧПУ станка для ГБЦ и БЦ на качество обработки?
Да, легкие станки имеют проблему вибраций, портящих микрошероховатость поверхности. Массивная станина поглощает вибрации, увеличивает жесткость конструкции и обеспечивает стабильность при резке.
Как ЧПУ станки для обработки ГБЦ и БЦ контролируют глубину снятия материала?
Для контроля глубины снятия материала используются электронные датчики позиций или лазерный датчик поверхности. Перед началом программы станок считывает неровность поверхности и определяет, какую толщину нужно снять до идеального уровня. Погрешность обычно не превышает 0,01 мм.
