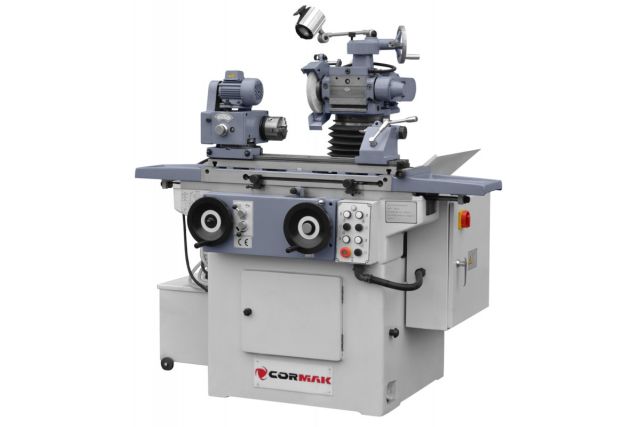

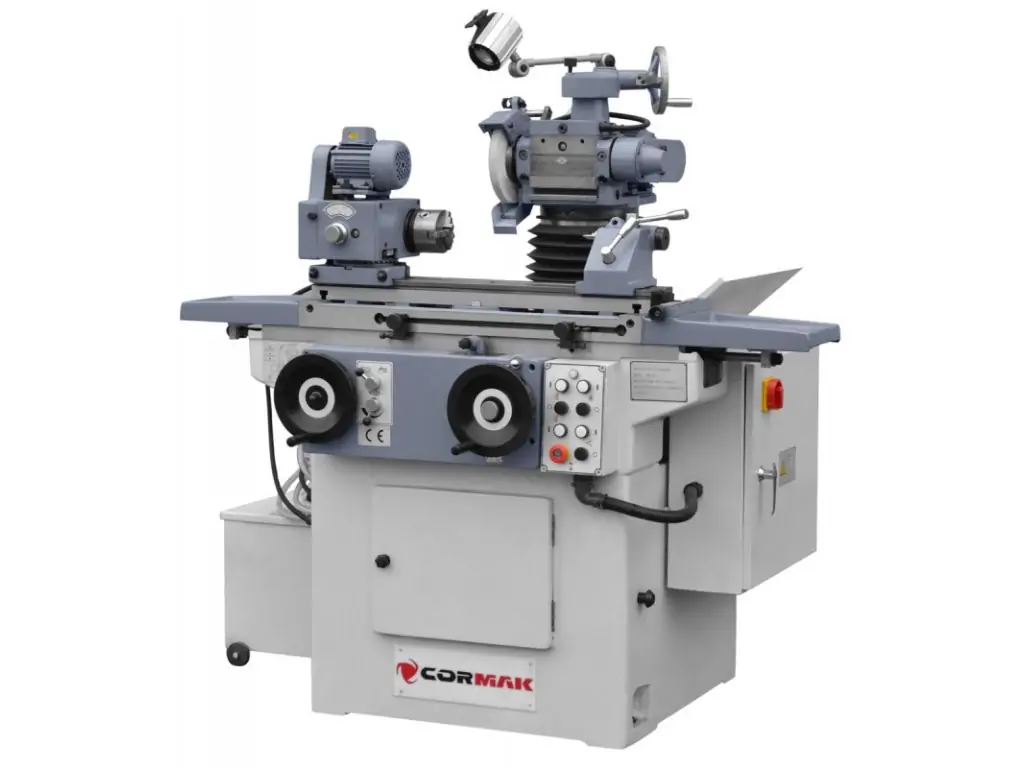

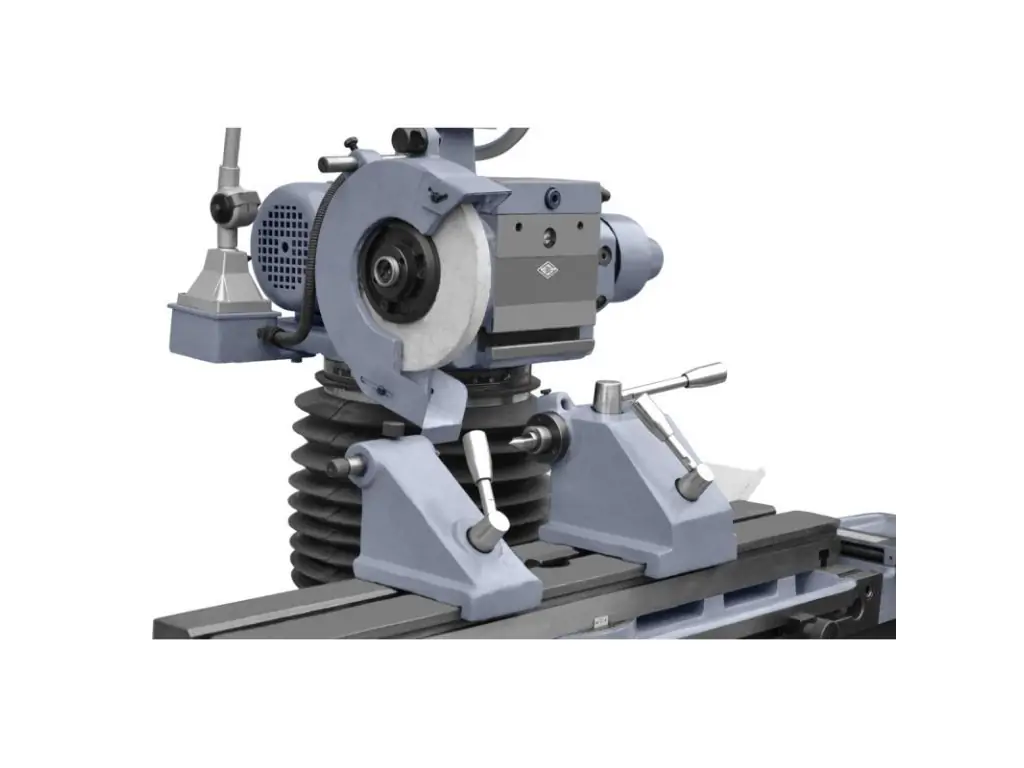

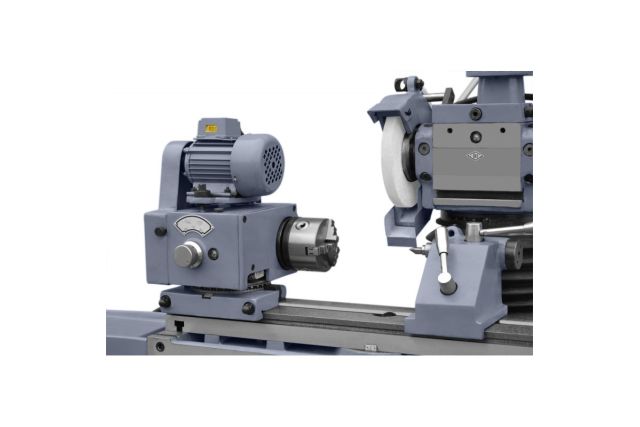

Шліфувальний верстат CORMAK USM5000

Універсальний шліфувальний верстат з широкою областю застосування: від кругового та внутрішнього шліфування, до шліфувальних конусів і плоских поверхонь, до шліфувальних (заточувальних) інструментів.

Технічні дані

Максимальний діаметр елемента: Ø200 мм

Максимальна довжина елемента: 500 мм

Зовнішні розміри шліфування: Ø5 - 50 × 400 мм

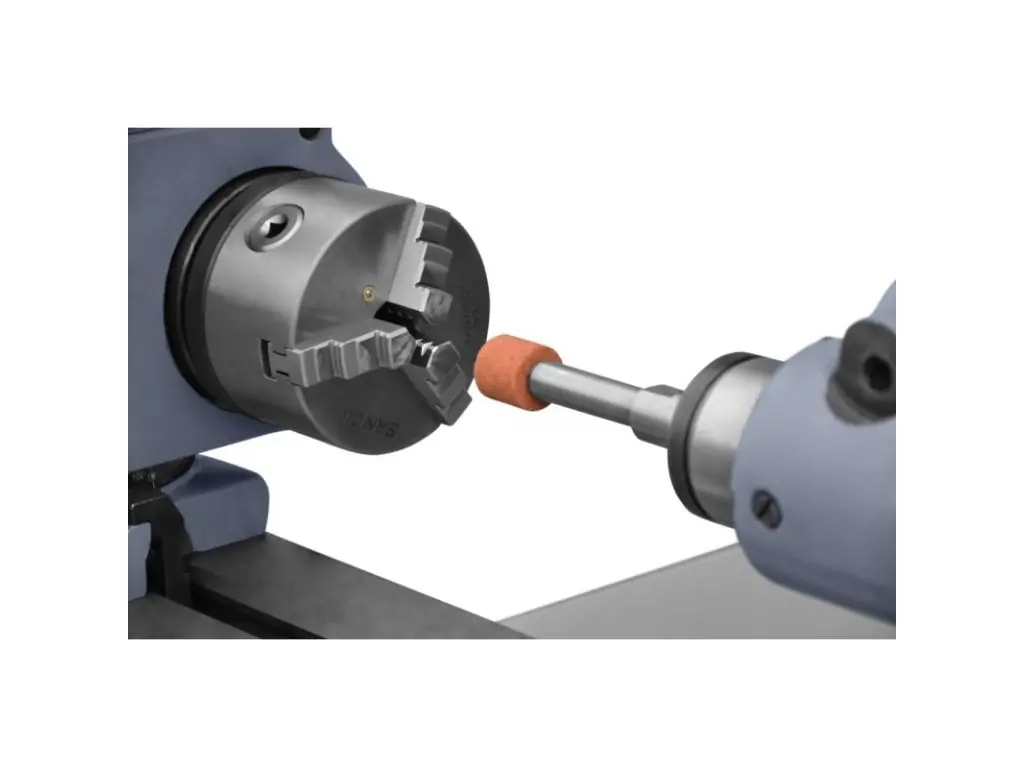

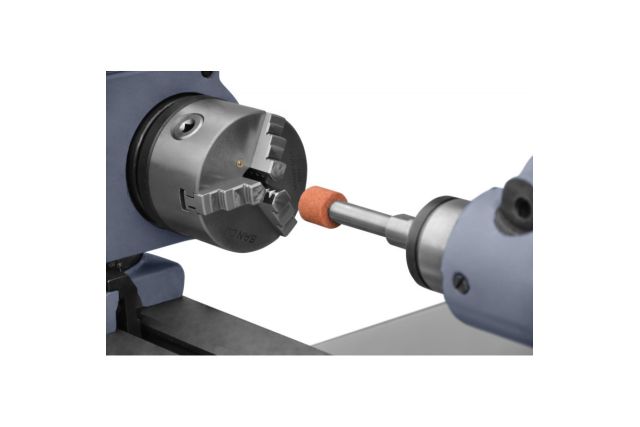

Розміри внутрішнього шліфування: Ø10 - 50 × 75 мм

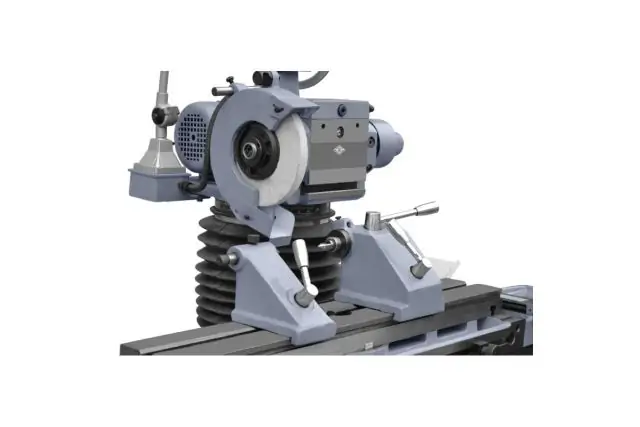

Розміри заточування інструменту: 200 × 500 мм

Розміри плоского шліфування: 100 × 50 мм

Вага відпрацьованого елемента: 10 кг

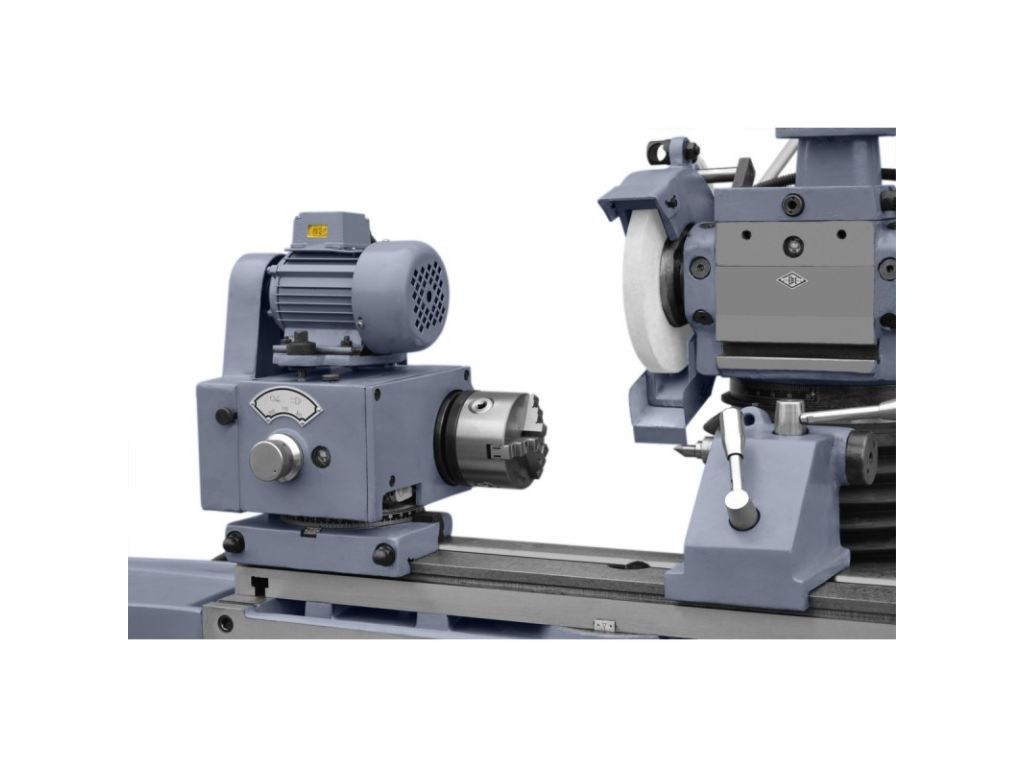

Конічна бабка: MK2

Скорость бабки: 110/200/300 об / мин

Диапазон наклона бабки: ± 90 °

Монтажный диаметр: 100 мм

Вертикальный ход бабки (ручной) : 200 мм

Поперечное перемещение бабки (ручное) : 200 мм

Шкала регулировки высоты: 0,01 мм

Регулировка высоты для каждого вращения ручки: 1 мм

Тонкое / грубое поперечное масштабирование подачи: 0,0002 / 0,0005 мм

Поперечное масштабирование для каждого вращения ручки: 1/4 мм

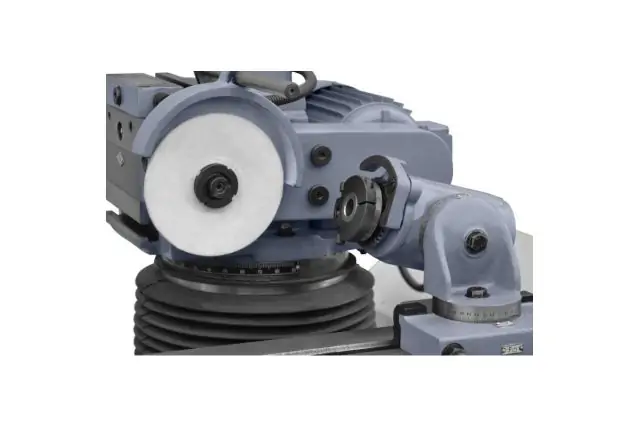

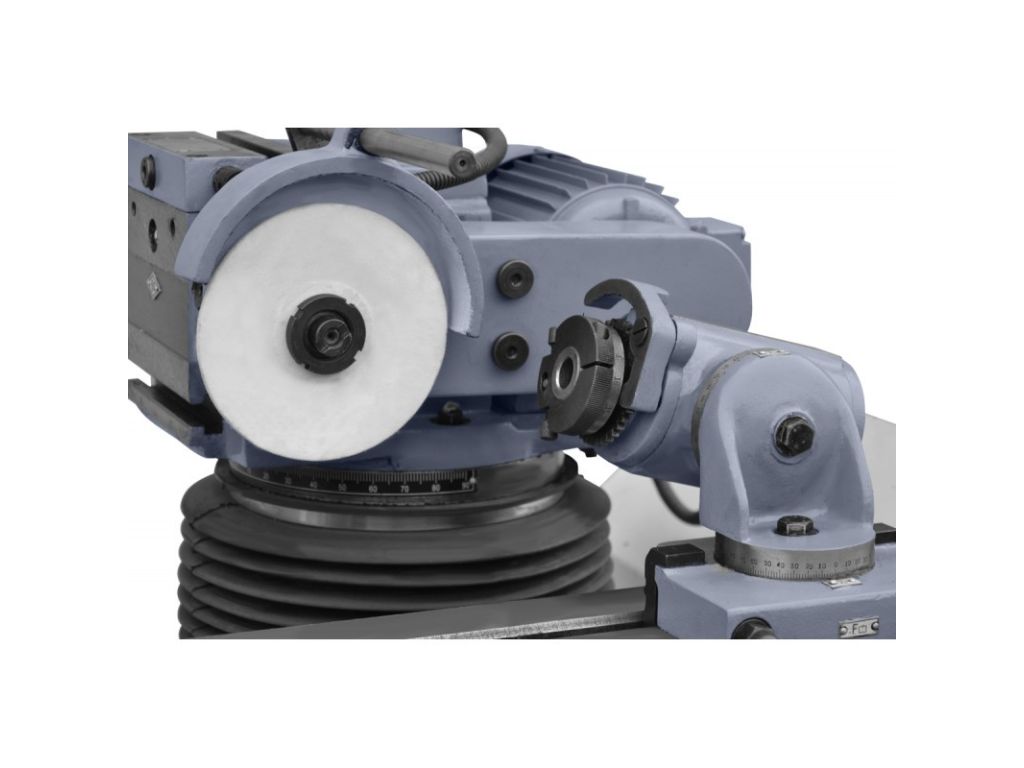

Диапазон вращения шлифовального шпинделя (в горизонтальной плоскости): ± 90 °

Скорость шлифовального шпинделя: 2950 об / мин

Максимальні розміри шліфувального кола (діаметр кола × ширина × діаметр отвору): Ø200 × 20 × Ø75 мм

Швидкість обертання внутрішнього шліфувального шпинделя: 16000 об / хв

Глибина шліфування: Ø25 × 20 × Ø6 мм / Ø10 × 10 × Ø3 мм

Максимальна поперечне переміщення столу: 480 мм

Швидкість подовжнього переміщення столу (гідравлічна): 0,1–6 м / хв

Діапазон нахилу столу: + 45 ° - -30 °

Конус задньої бабки: MK2

Рух рукава: 14 мм

Загальна потужність двигуна: 2,525 кВт

Потужність шліфувальних кругів: 1,1 кВт

Загальні розміри: 1520 × 1142 × 1338 мм

Вага: 1350 кг
