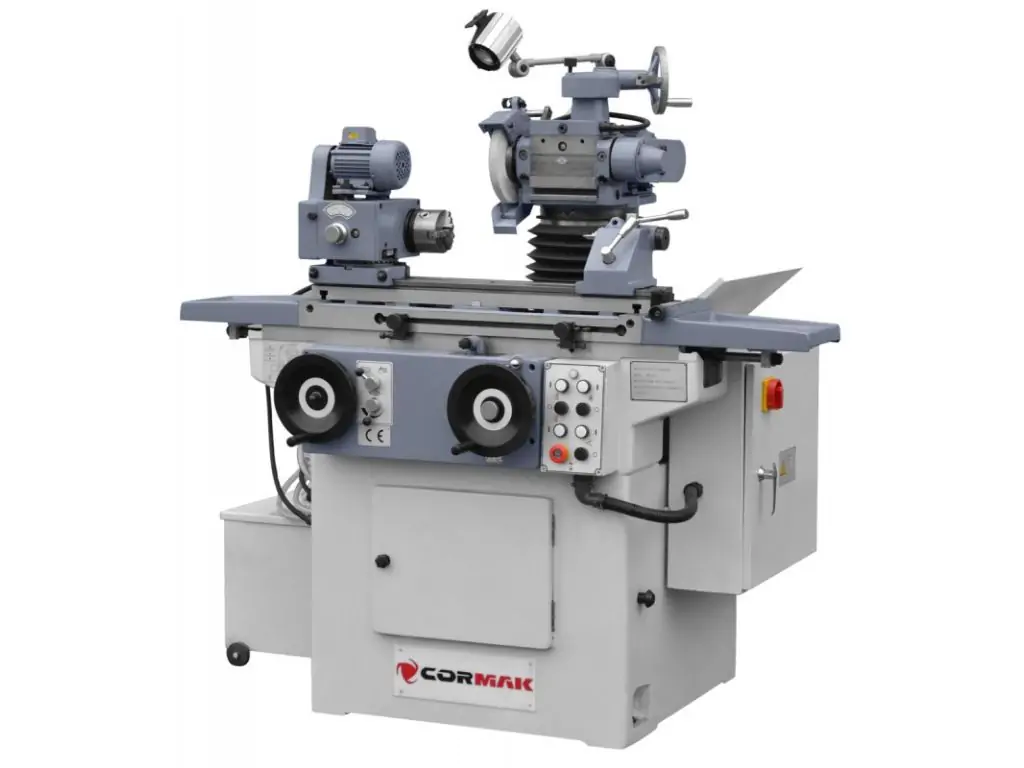

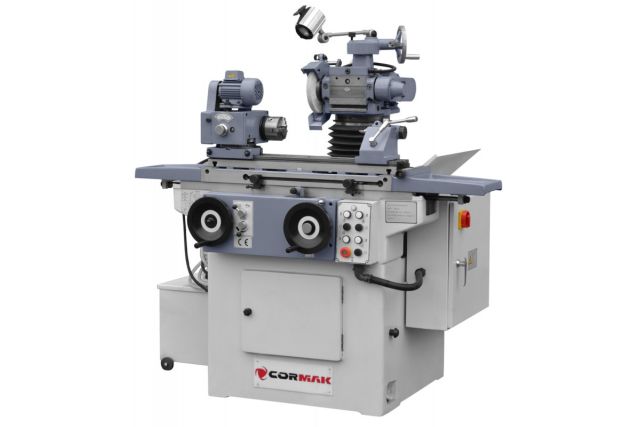

Шлифовальный станок CORMAK USM5000

Универсальный шлифовальный станок с широкой областью применения: от кругового и внутреннего шлифования, до шлифовальных конусов и плоских поверхностей, до шлифовальных (заточных) инструментов.

Технические данные

Максимальный диаметр элемента: Ø200 мм

Максимальная длина элемента: 500 мм

Внешние размеры шлифования: Ø5 - 50 × 400 мм

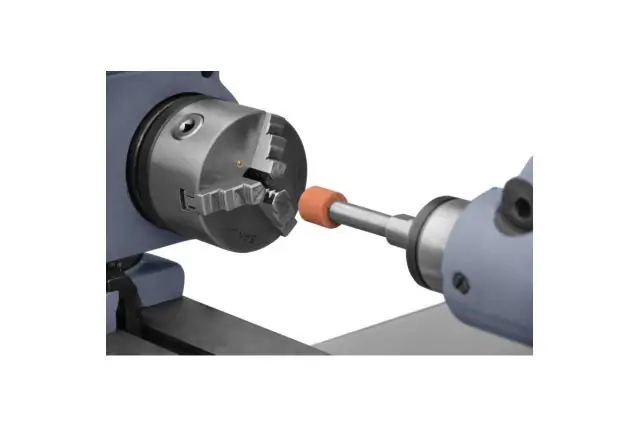

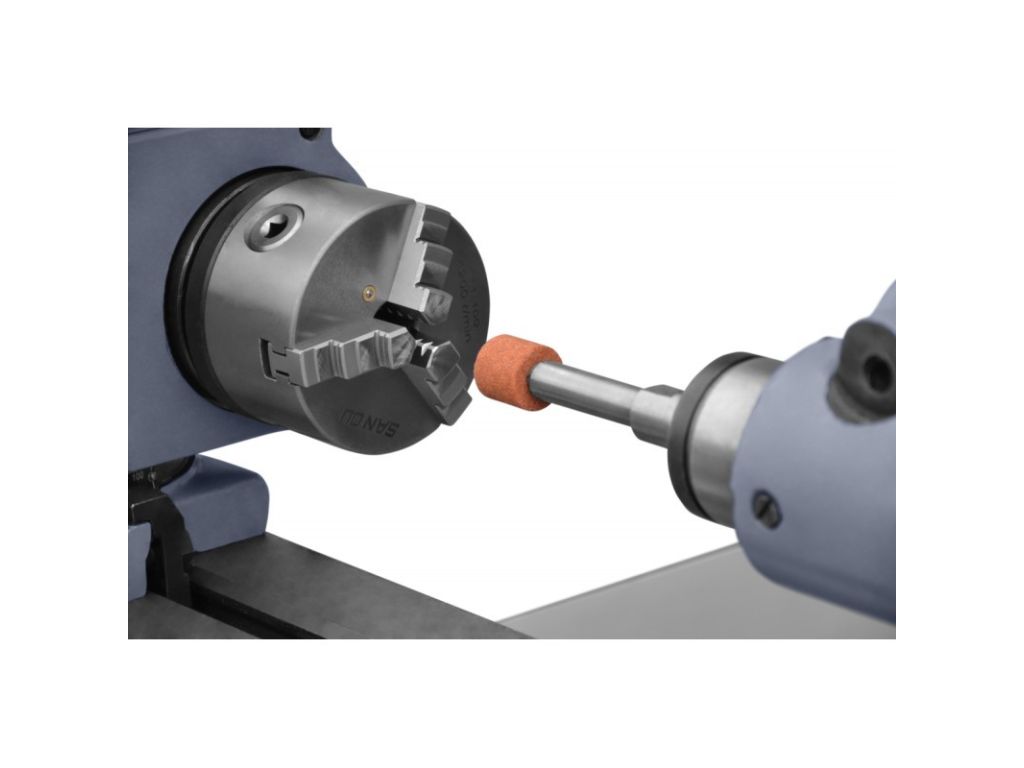

Размеры внутреннего шлифования: Ø10 - 50 × 75 мм

Размеры заточки инструмента: 200 × 500 мм

Размеры плоского шлифования: 100 × 50 мм

Вес отработанного элемента: 10 кг

Коническая бабка: MK2

Скорость бабки: 110/200/300 об / мин

Диапазон наклона бабки: ± 90 °

Монтажный диаметр: 100 мм

Вертикальный ход бабки (ручной) : 200 мм

Поперечное перемещение бабки (ручное) : 200 мм

Шкала регулировки высоты: 0,01 мм

Регулировка высоты для каждого вращения ручки: 1 мм

Тонкое / грубое поперечное масштабирование подачи: 0,0002 / 0,0005 мм

Поперечное масштабирование для каждого вращения ручки: 1/4 мм

Диапазон вращения шлифовального шпинделя (в горизонтальной плоскости): ± 90 °

Скорость шлифовального шпинделя: 2950 об / мин

Максимальные размеры шлифовального круга (диаметр круга × ширина × диаметр отверстия): Ø200 × 20 × Ø75 мм

Скорость вращения внутреннего шлифовального шпинделя: 16000 об / мин

Глубина шлифования: Ø25 × 20 × Ø6 мм / Ø10 × 10 × Ø3 мм

Максимальное поперечное перемещение стола: 480 мм

Скорость продольного перемещения стола (гидравлическая): 0,1–6 м / мин

Диапазон наклона стола: + 45 ° - -30 °

Конус задней бабки: MK2

Движение рукава: 14 мм

Общая мощность двигателя: 2,525 кВт

Мощность шлифовальных кругов: 1,1 кВт

Общие размеры: 1520 × 1142 × 1338 мм

Вес: 1350 кг
