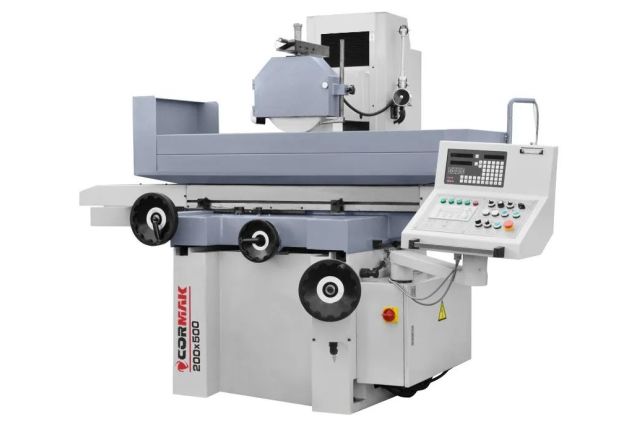

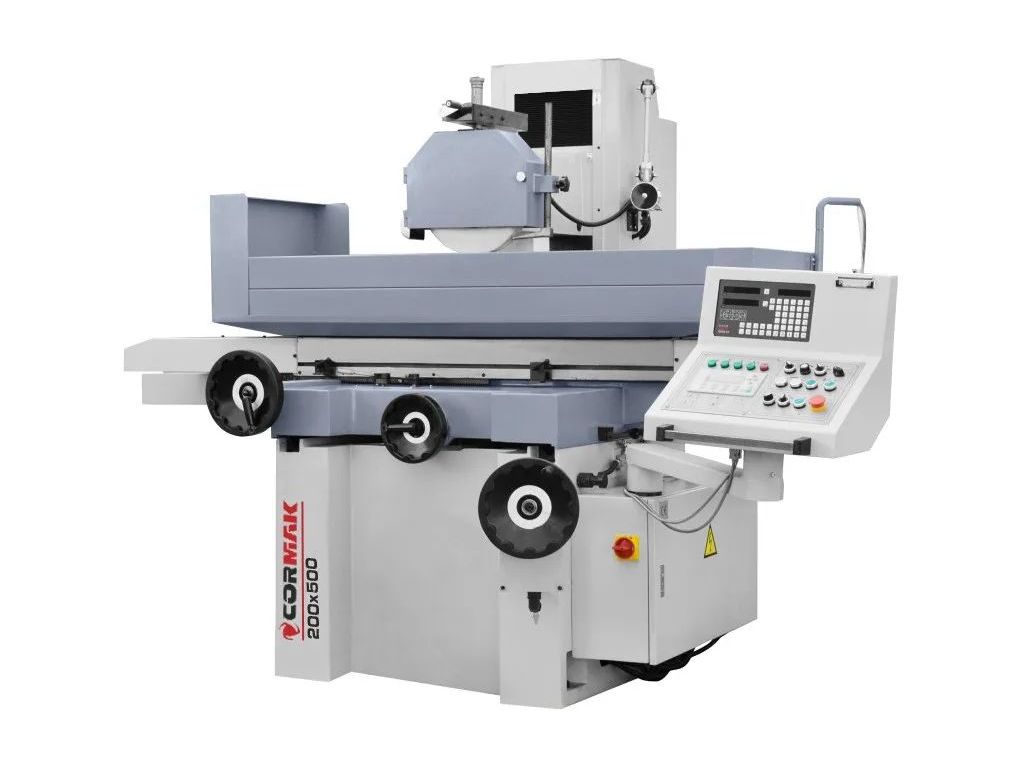

Плоскошліфувальний верстат Cormak 200x500

Плоскошліфувальний верстат Cormak 200x500 - це професійне обладнання для точного шліфування плоских поверхонь деталей зі сталі, чавуну і твердих сплавів та доведення розміру і шорсткості після фрезерної і токарної обробки. Завдяки автоматичним подачам по 3 осях і електромагнітному столу підходить для безперервної виробничої роботи. На верстаті використовується програмований контролер Siemens PLC, який керує автоматичними циклами шліфування й подачами. Для точного контролю процесу обробки є цифрова індикація по 3 осях.

Двигун шпинделя потужністю 2,2 кВт підтримує стабільний крутний момент під навантаженням та постійну швидкість обертання 2850 об/хв. Прецизійні підшипники шпинделя забезпечують плавний рух без биття і вібрацій, що критично для шорсткості поверхні і точності на великій площі. Діаметр шліфувального круга 200 мм оптимальний для плоского шліфування, а його ширина 20 мм універсальна для грубої і чистової обробки. Гідравлічна поздовжня подача столу забезпечує рівномірний, безривковий рух та гладку поверхню без хвиль. Автоматична поперечна подача в діапазоні 0,1-8 мм та вертикальна подача від 0,005 мм дозволяють досягати допусків нижче 0,01 мм, що дає змогу використовувати цей верстат для шліфування площин у виробництві високоточних компонентів.

Особливості плоскошліфувального верстата Cormak 200x500

• Трифазне живлення
• Потужність двигуна шпинделя - 2,2 кВт
• Розмір шліфувального круга - 200x20x31,5 мм
• Швидкість обертання - 2850 об/хв
• Прецизійні підшипники шпинделя
• Дві пари широких, точно відшліфованих напрямних шпиндельної головки
• Електромагнітний стіл 200х500 мм
• Максимальне навантаження на стіл - 160 кг
• Максимальна відстань від шпинделя до столу - 450 мм
• Контролер Siemens PLC
• Можливість повністю автоматичного циклу шліфування
• Автоматична подача по 3 осях
• Цифрова індикація по 3 осях
• Поперечна подача - 0,1-8 мм
• Швидка поперечна подача - 990 мм/хв
• Вертикальна подача - 0,005-0,05 мм/ цикл
• Швидка вертикальна подача - 480 мм/хв
• Ручна вертикальна подача - 1 мм/об
• Гідравлічна поздовжня подача столу в межах 7-25 м/хв
• Точність позиціонування по осі Y - 0,02 мм
• Точність позиціонування по осі Z - 0,005 мм
• Система охолодження ЗОР
• Термозахист двигунів
• Гідравлічні фільтри
• Мікровимикачі на кожному важливому вузлі
• Захисні кожухи та екрани
• Монолітна станина з сірого чавуну
• Вага - 1600 кг.

Комплектація плоскошліфувального верстата Cormak 200x500

В комплект поставки входять:

• Цифровий індикатор для 3 осей
• Електромагнітний стіл 200x500 мм
• Шліфувальний круг
• Оправка для балансування шліфувального круга
• Фланець шліфувального круга
• Освітлення 24 В
• Система охолодження
• Набір інструментів.

Часті запитання

Для кращого ознайомлення з особливостями конструкції та роботи плоскошліфувальних верстатів перегляньте відповіді на запитання.

Які переваги дає гідравлічна подача столу у плоскошліфувальному верстаті?

Гідравліка забезпечує ідеально плавний, рівномірний рух без ривків, що критично для отримання чистої поверхні без хвиль і рисок. Механічні приводи не здатні підтримувати таку стабільність на великій швидкості, особливо при великій масі деталі.

Яку роль відіграє поперечна подача на плоскошліфувальному верстаті?

Поперечна подача визначає, як саме круг переміщується по ширині деталі, як формується малюнок поверхні, яку шорсткість і рівність можна отримати і скільки часу триватиме цикл. Більша поперечна подача скорочує час обробки, але збільшує шорсткість і ризик перегріву. Зменшення поперечної подачі робить цикл довшим, але дозволяє досягти ідеальної чистоти та точності поверхні.

Чи впливає ширина шліфувального круга на точність плоскошліфувального верстата?

Так. Широкий круг знімає більше матеріалу, але створює сильніші бічні навантаження й більше нагріває деталь. Оптимальною для точного шліфування є ширина круга 20 мм.

Що таке електромагнітний стіл і які його переваги для плоскошліфувального верстата?

Електромагнітний стіл — це спеціальна поверхня для утримання металевих деталей під час плоского шліфування, яка використовує електромагнітне поле, що створюється після подачі струму. Це забезпечує:

• Рівномірне притискання по всій площині деталі
• Можливість шліфувати дуже тонкі деталі
• Швидку і зручну фіксацію деталі
• Відсутність перешкод у зоні шліфування
• Можливість утримувати деталі складної форми
• Високу силу притиску
• Універсальність для будь-яких типів шліфування.

Які особливості вертикальної подачі плоскошліфувальних верстатів?

Професійні плоскошліфувальні верстати мають дуже малий мінімальний крок вертикальної подачі (0,005–0,01 мм). Це дає можливість знімати надтонкі шари і забезпечити шорсткість Ra = 0,2-0,4.
