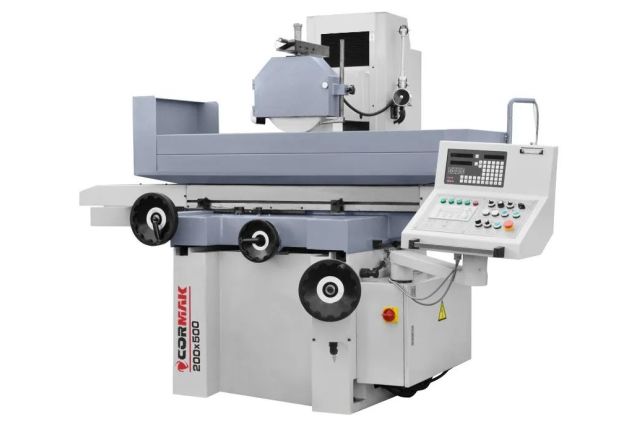

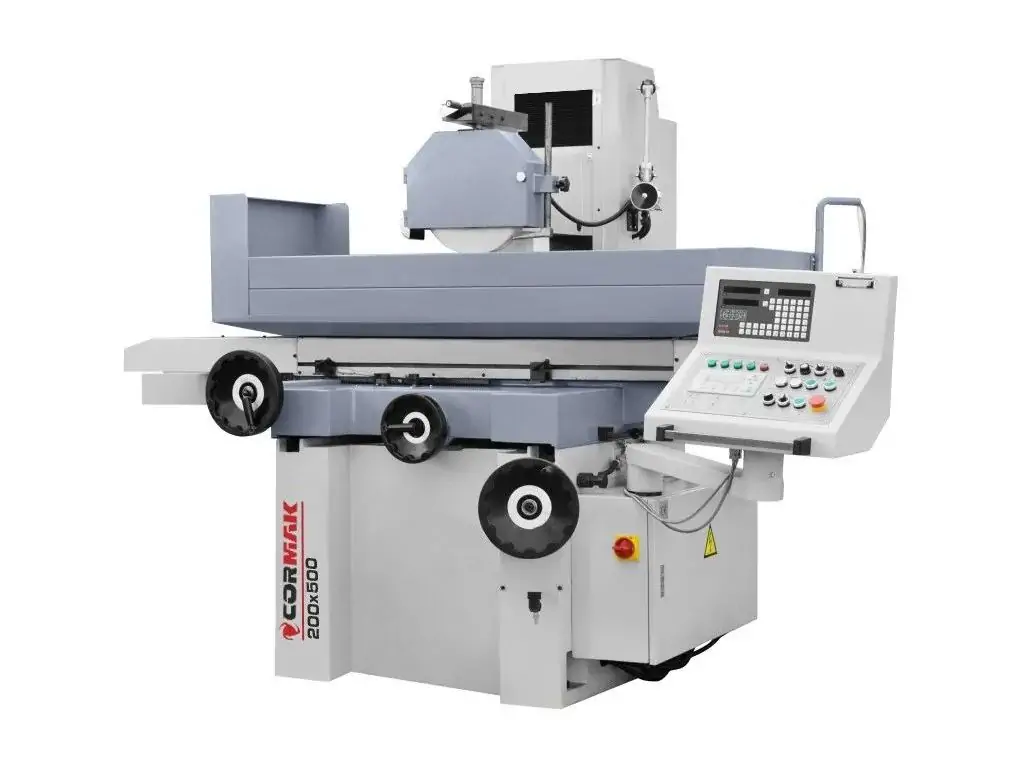

Плоскошлифовальный станок Cormak 200x500

Плоскошлифовальный станок Cormak 200x500 – это профессиональное оборудование для точного шлифования плоских поверхностей деталей из стали, чугуна и твердых сплавов и доводки размера и шероховатости после фрезерной и токарной обработки. Благодаря автоматическим подачам по 3 осям и электромагнитному столу подходит для непрерывной производственной работы. На станке используется программируемый контроллер Siemens PLC, управляющий автоматическими циклами шлифования и подачами. Для точного контроля процесса обработки есть цифровая индикация по 3 осям.

Двигатель шпинделя мощностью 2,2 кВт поддерживает стабильный крутящий момент под нагрузкой и постоянную скорость вращения 2850 об/мин. Прецизионные подшипники шпинделя обеспечивают плавное движение без биения и вибраций, что критично для шероховатости поверхности и точности на большой площади. Диаметр шлифовального круга 200 мм оптимальный для плоской шлифовки, а его ширина 20 мм универсальная для грубой и чистовой обработки. Продольная гидравлическая подача стола обеспечивает равномерное движение без рывков и гладкую поверхность без волн. Автоматическая поперечная подача в диапазоне 0,1-8 мм и вертикальная подача от 0,005 мм позволяют достигать допусков ниже 0,01 мм, что дает возможность использовать этот станок для шлифования плоскостей в производстве высокоточных компонентов.

Особенности плоскошлифовального станка Cormak 200x500

• Трехфазное питание
• Мощность двигателя шпинделя – 2,2 кВт
• Размер шлифовального круга – 200x20x31,5 мм
• Скорость вращения – 2850 об/мин
• Прецизионные подшипники шпинделя
• Две пары широких, точно отшлифованных направляющих шпиндельной головки
• Электромагнитный стол 200х500 мм
• Максимальная нагрузка на стол – 160 кг
• Максимальное расстояние от шпинделя до стола – 450 мм
• Контроллер Siemens PLC
• Возможность полностью автоматического цикла шлифования
• Автоматическая подача по 3 осям
• Цифровая индикация по 3 осям
• Поперечная подача – 0,1-8 мм
• Быстрая поперечная подача – 990 мм/мин
• Вертикальная подача – 0,005-0,05 мм/цикл
• Быстрая вертикальная подача – 480 мм/мин
• Ручная вертикальная подача – 1 мм/об
• Продольная гидравлическая подача стола в пределах 7-25 м/мин
• Точность позиционирования по оси Y – 0,02 мм
• Точность позиционирования по оси Z – 0,005 мм
• Система охлаждения СОЖ
• Термозащита двигателей
• Гидравлические фильтры
• Микровыключатели на каждом важном узле
• Защитные кожухи и экраны
• Монолитная станина из серого чугуна
• Вес – 1600 кг.

Комплектация плоскошлифовального станка Cormak 200x500

В комплект поставки входят:

• Цифровой индикатор для 3 осей
• Электромагнитный стол 200x500 мм
• Шлифовальный круг
• Оправка для балансировки шлифовального круга
• Фланец шлифовального круга
• Освещение 24 В
• Система охлаждения
• Набор инструментов.

Частые вопросы

Для лучшего ознакомления с особенностями конструкции и работы плоскошлифовальных станков просмотрите ответы на вопросы.

Какие преимущества дает гидравлическая подача стола в плоскошлифовальном станке?

Гидравлика обеспечивает идеально плавное, равномерное движение без рывков, что критично для получения чистой поверхности без волн и штрихов. Механические приводы не способны поддерживать такую ​​стабильность на большой скорости, особенно при большой массе детали.

Какую роль играет поперечная подача на плоскошлифовальном станке?

Поперечная подача определяет, как круг перемещается по ширине детали, как формируется рисунок поверхности, какую шероховатость и ровность можно получить и сколько времени будет длиться цикл. Большая поперечная подача сокращает время обработки, но увеличивает шероховатость и риск перегрева. Уменьшение поперечной подачи делает цикл длиннее, но позволяет достичь идеальной чистоты и точности поверхности.

Влияет ли ширина шлифовального круга на точность плоскошлифовального станка?

Да. Широкий круг снимает больше материала, но создает более сильные боковые нагрузки и больше нагревает деталь. Оптимальной для точной шлифовки является ширина круга 20 мм.

Что такое электромагнитный стол и какие его преимущества для плоскошлифовального станка?

Электромагнитный стол – это специальная поверхность для удержания металлических деталей при плоской шлифовке, использующая электромагнитное поле, создаваемое после подачи тока. Это обеспечивает:

• Равномерное прижатие по всей плоскости детали
• Возможность шлифовать очень тонкие детали
• Быструю и удобную фиксацию детали
• Отсутствие помех в зоне шлифования
• Возможность удерживать детали сложной формы
• Высокую силу прижима
• Универсальность для любых типов шлифовки.

Какие особенности вертикальной подачи плоскошлифовальных станков?

Профессиональные плоскошлифовальные станки имеют очень маленький минимальный шаг вертикальной подачи (0,005–0,01 мм). Это позволяет снимать сверхтонкие слои и обеспечить шероховатость Ra = 0,2-0,4.
