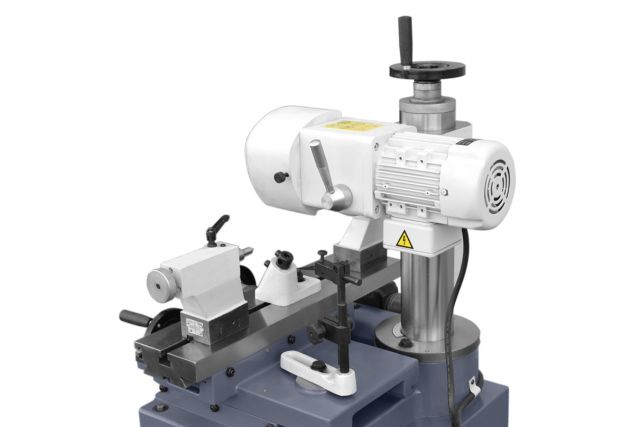

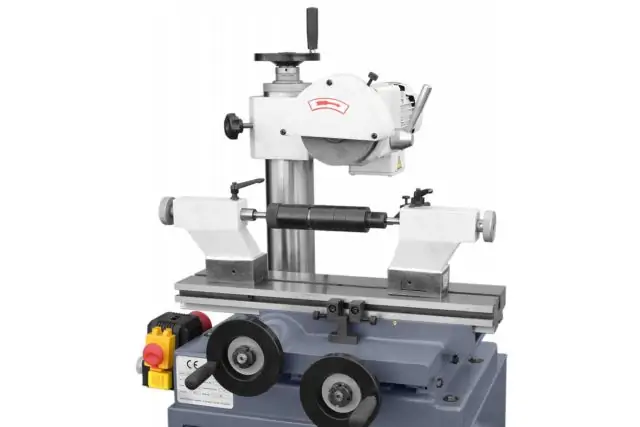

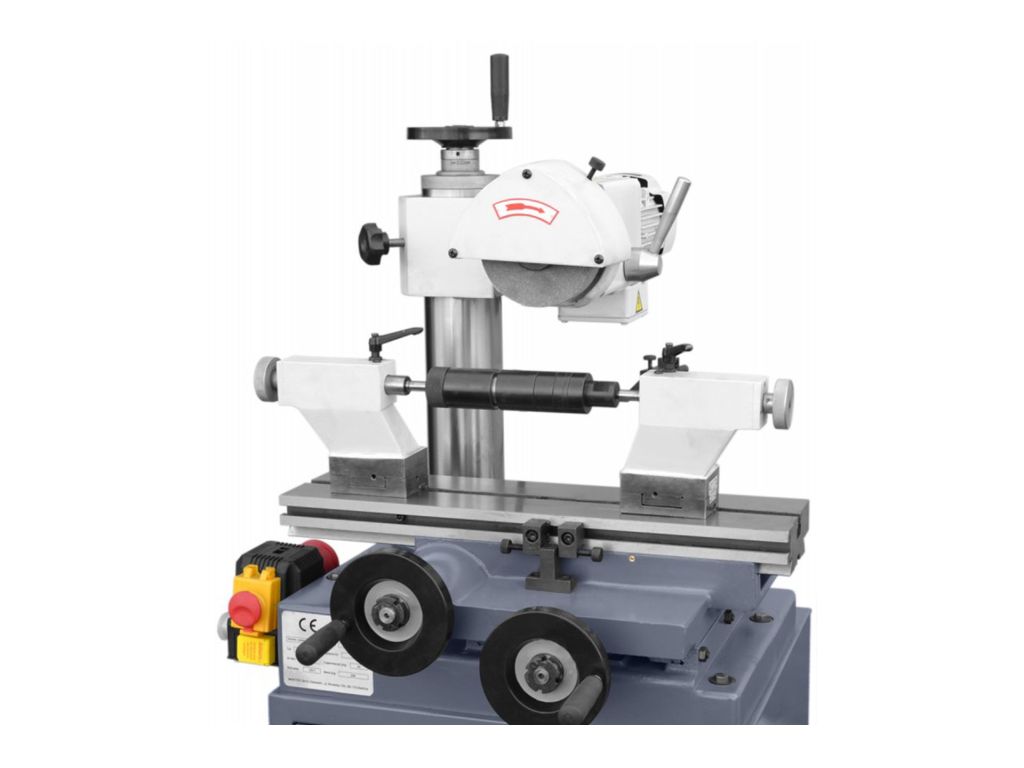

Заточувальний верстат Cormak TS-125

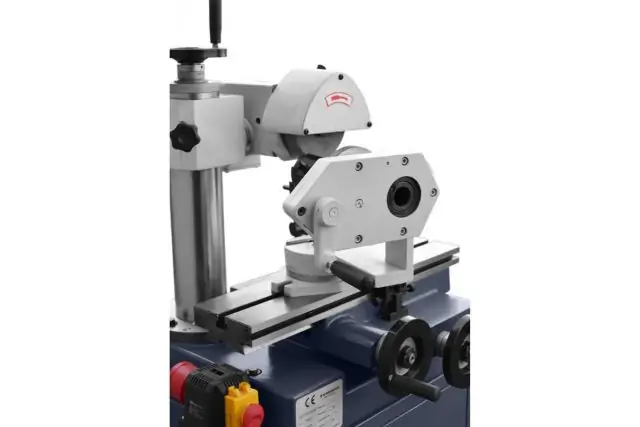

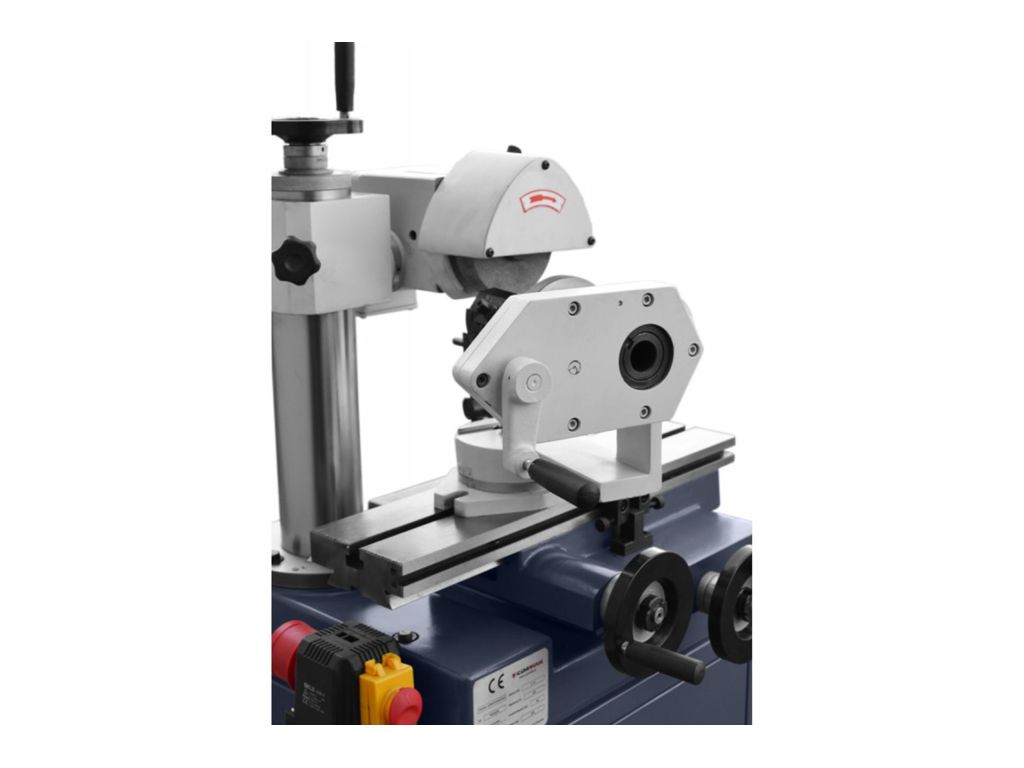

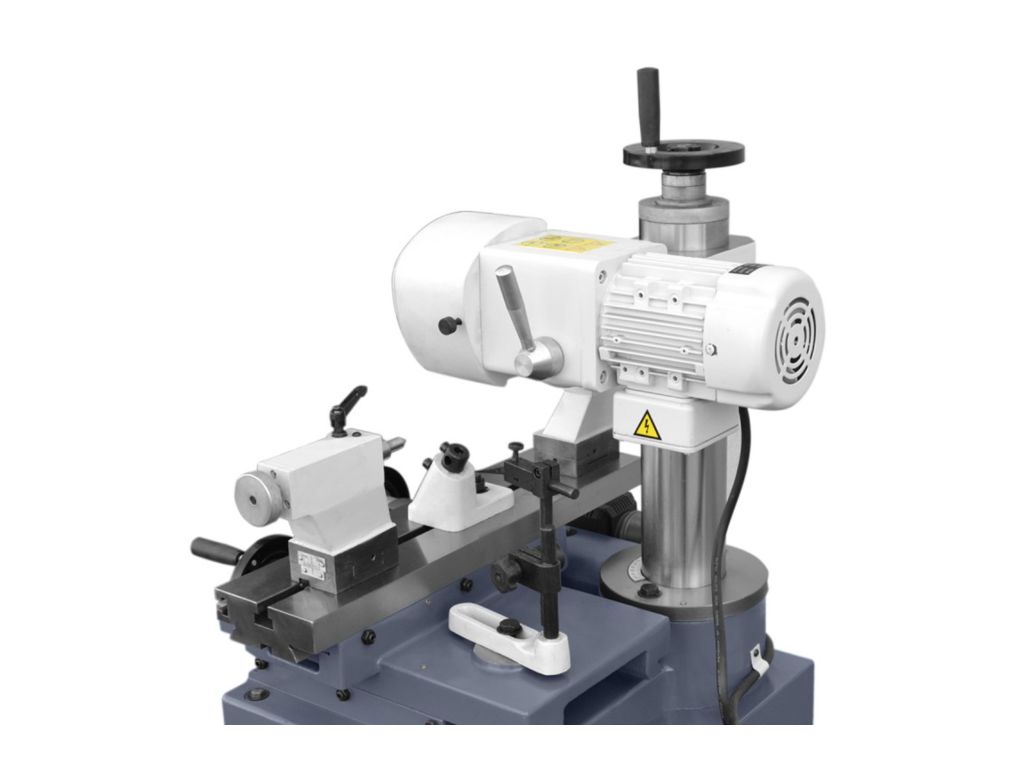

Заточувальний верстат Cormak TS-125 - це професійне обладнання для заточування і доведення свердел, фрез, пил, токарних різців та іншого різального інструменту. Шліфувальна головка поворотна у двох площинах: +40°/-40° вертикально та +50°/-50° горизонтально. Це дозволяє точно виставити передній і задній кут заточування та заточувати інструменти зі складною геометрією без їх багаторазової переустановки.

Двоосьовий координатний стіл, який переміщується по високоточних шліфованих напрямних, забезпечує точне позиціонування інструменту. Маховики з мікрометричними шкалами дозволяють контролювати глибину знімання металу з точністю до 0,02 мм. Для встановлення додаткового оснащення є Т-подібний паз в центрі столу. Для фіксації інструменту перед обробкою використовуються регульовані механічні упори. В стандартну комплектацію входять привідний блок з 3-кулачковим патроном для циліндричного шліфування та широкий спектр іншого оснащення, що робить цей професійний точильний верстат надзвичайно універсальним.

Особливості заточувального верстата Cormak TS-125

• Універсальність для різних типів різального інструменту
• Максимальний діаметр інструменту - 175 мм
• Діаметр шліфування - 125 мм
• Максимальна довжина шліфування - 320 мм
• Потужність двигуна - 0,18 кВт
• Напруга живлення - 230 В

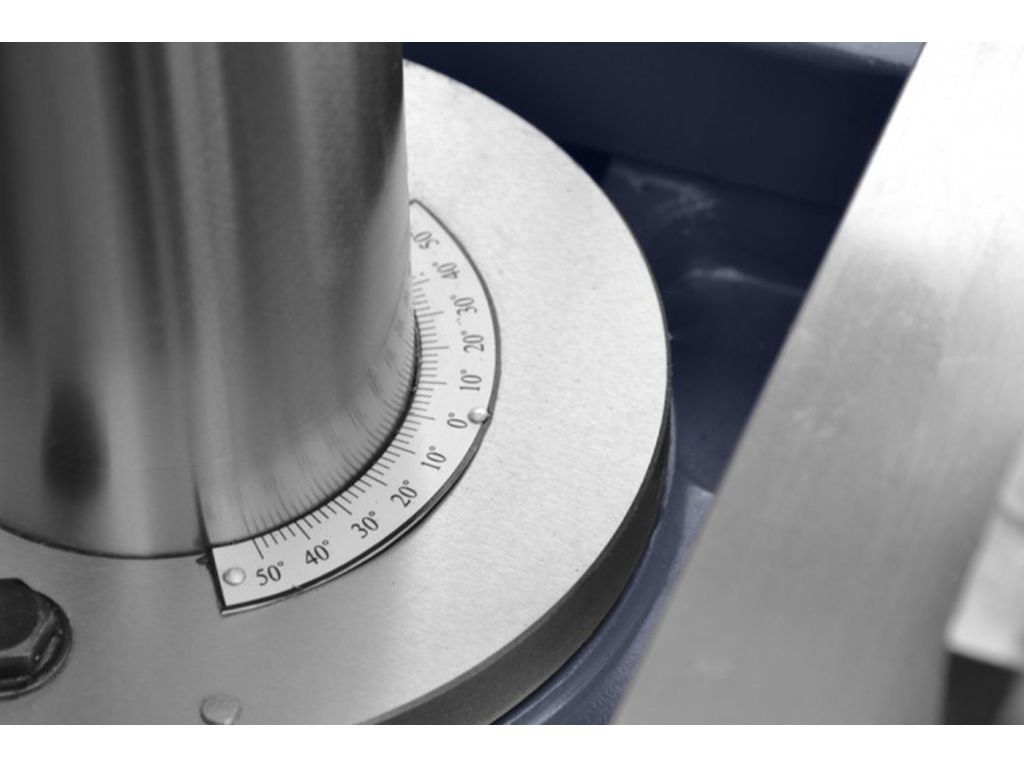

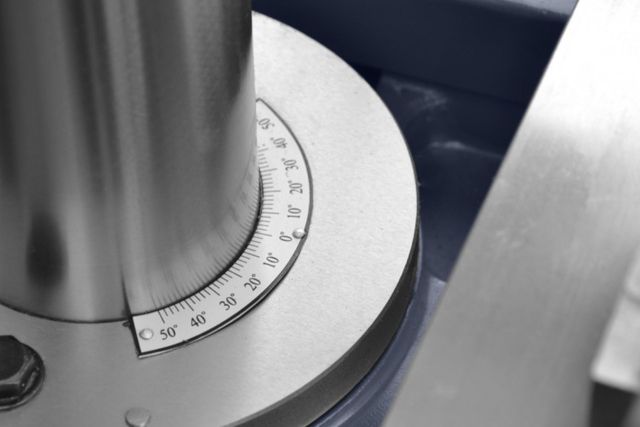

• Поворот шліфувальної головки в 2 площинах (40°/-40° вертикально, +50°/-50° горизонтально)
• Прецизійний шпиндель на високоточних підшипниках
• Оберти шпинделя - 2800 об/хв
• Двоосьовий координатний стіл розміром 535х130 мм
• Поздовжній хід - 320 мм
• Поперечний хід - 170 мм
• Шліфовані прецизійні напрямні
• Т-подібний паз в центрі столу

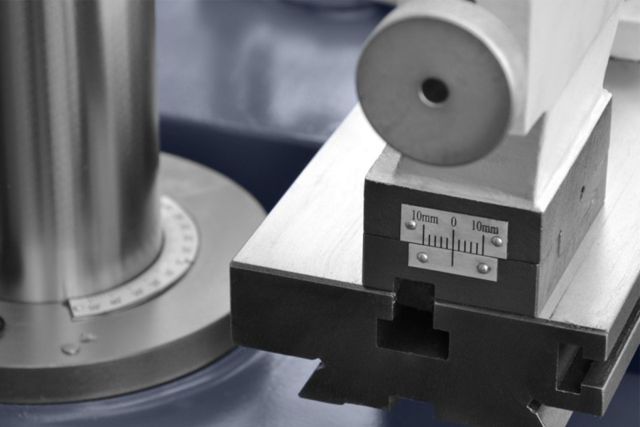

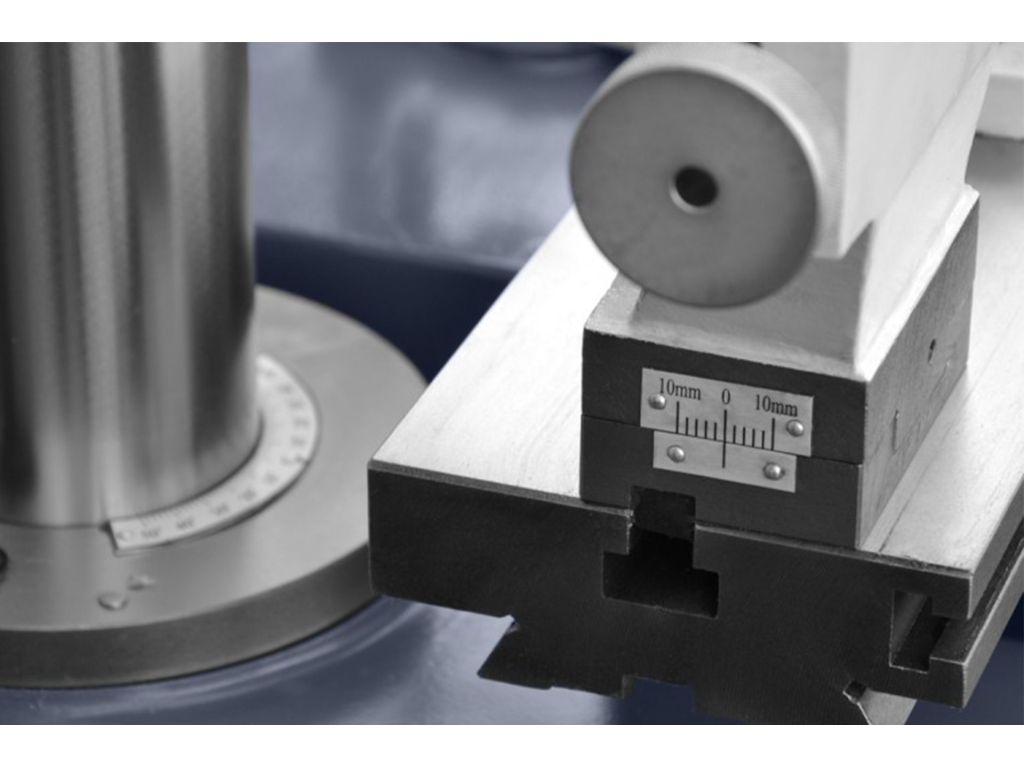

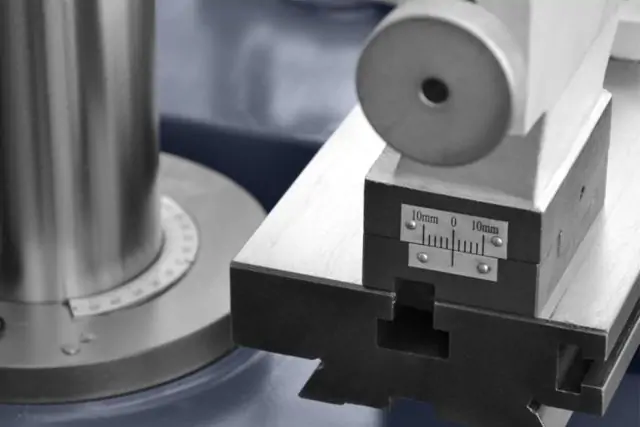

• Великі маховики з мікрометричними шкалами
• Регульовані механічні упори

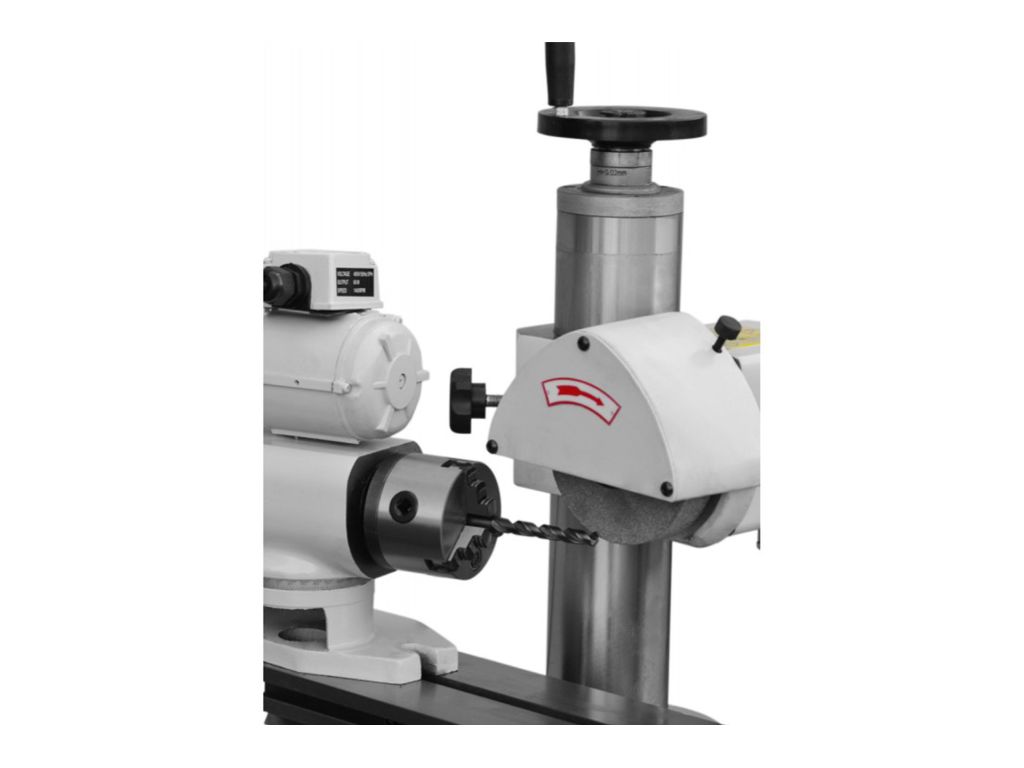

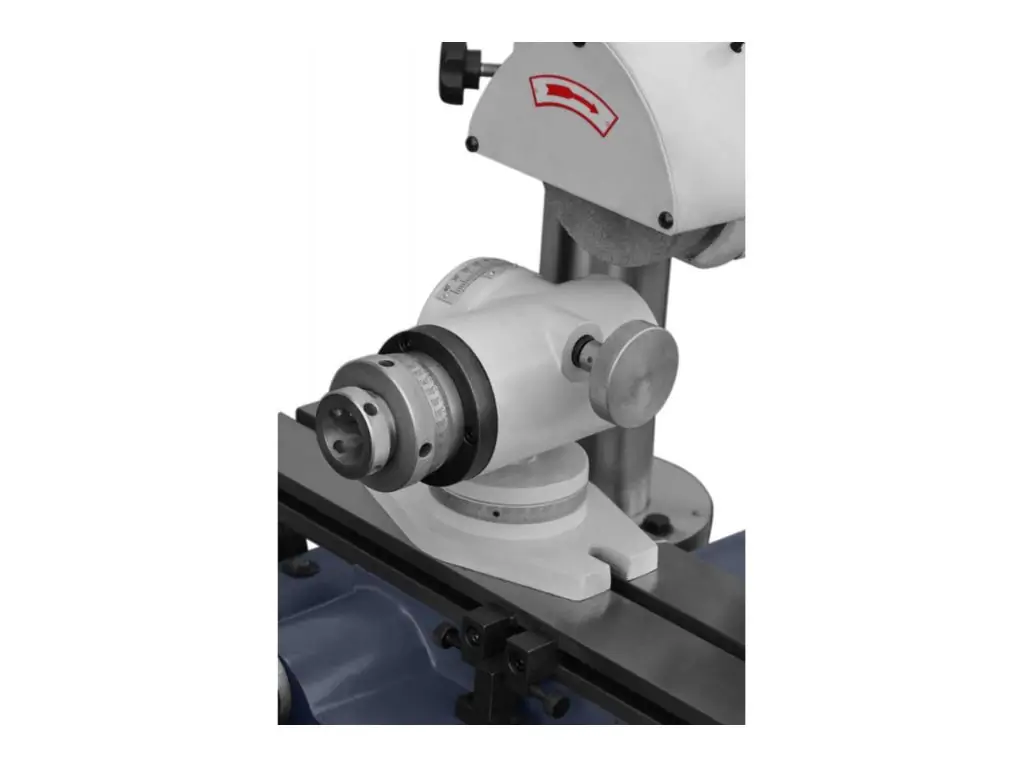

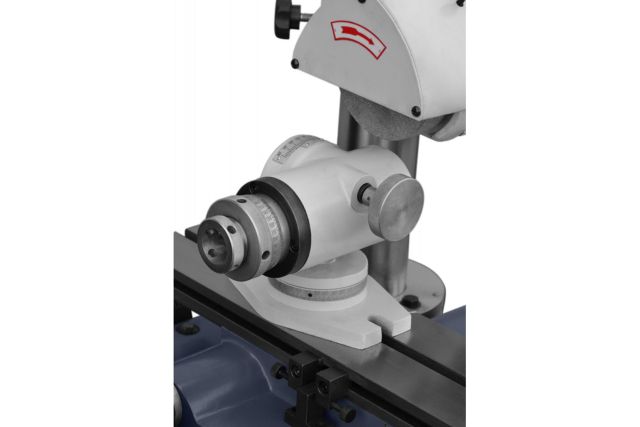

• Привідний блок з 3-кулачковим патроном для циліндричного шліфування

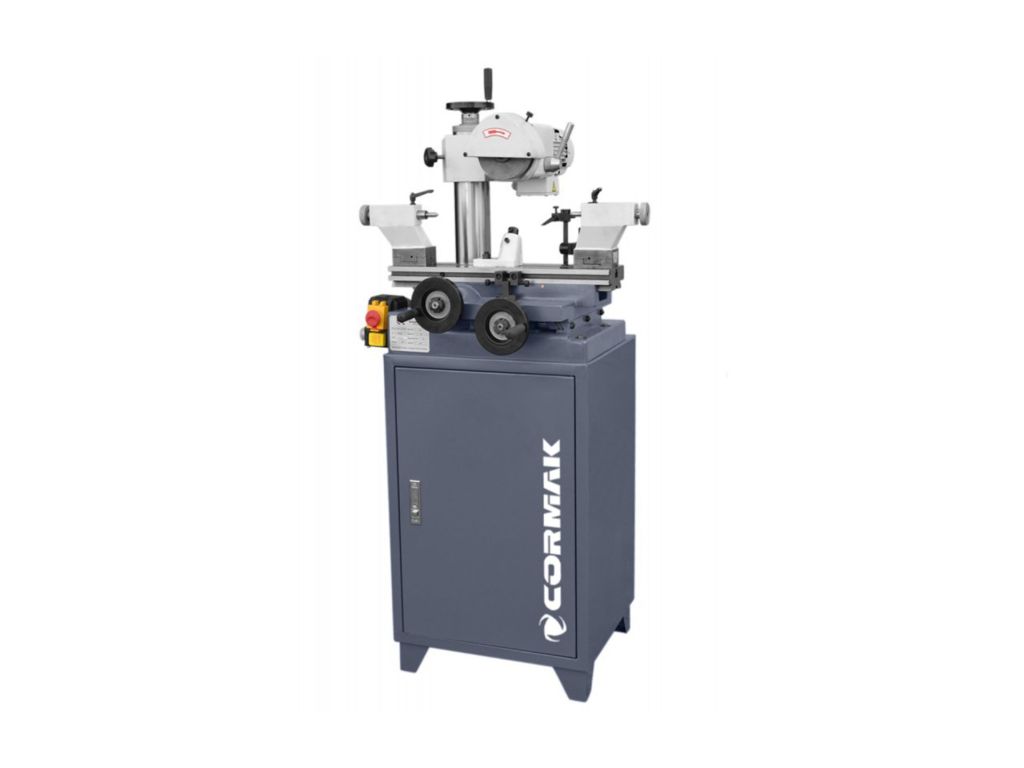

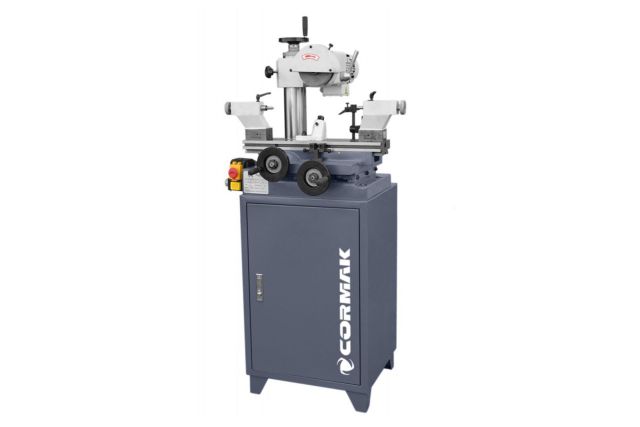

• Лита чавунна станина з вбудованою шафою
• Вага - 266 кг.

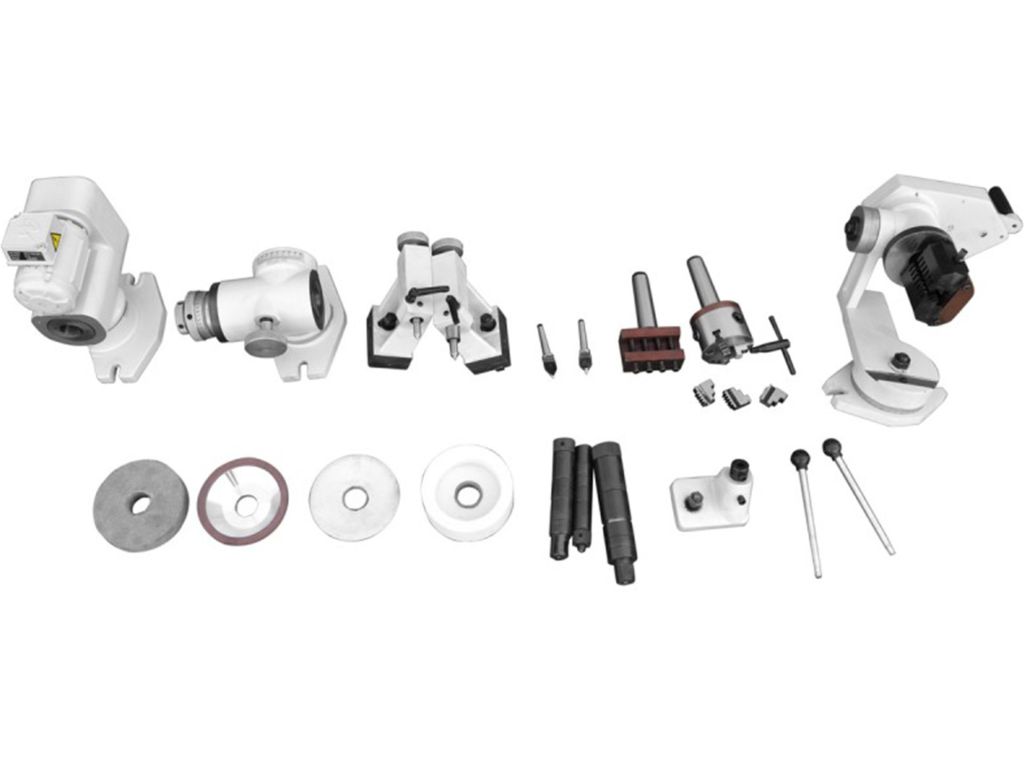

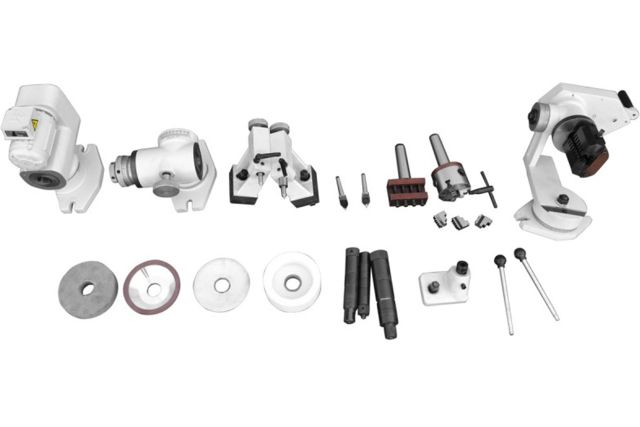

Комплектація заточувального верстата Cormak TS-125

В стандартну комплектацію входять:

• Основа з інтегрованою шафою
• 2 центри для встановлення заготовок
• Обмежувачі руху столу
• 2 стандартні центри 60°
• 2 півцентри 60°

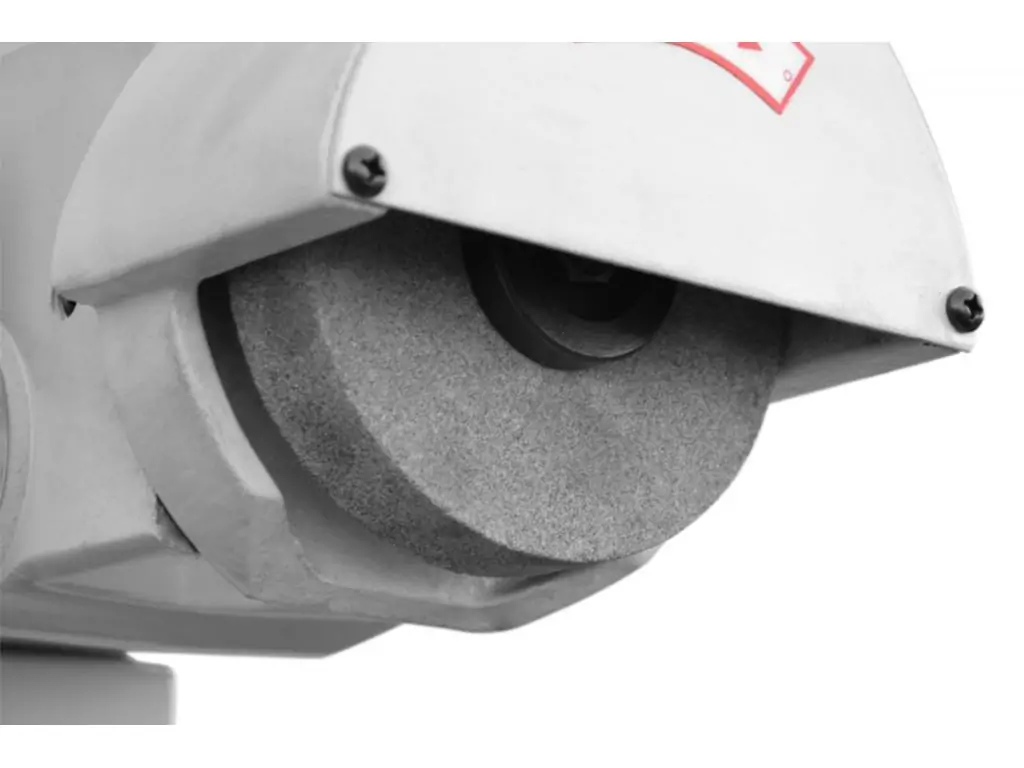

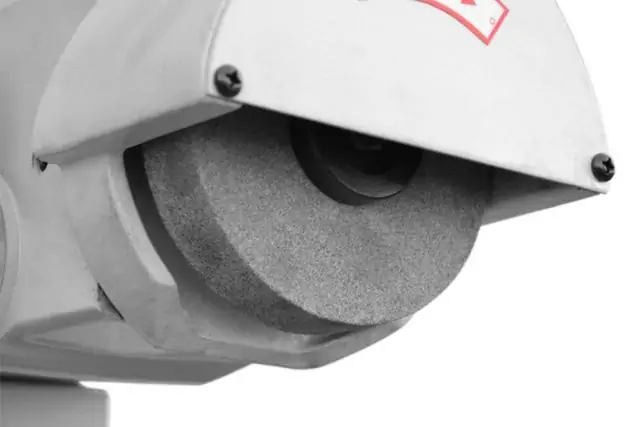

• Чашковий шліфувальний круг 125х45х32 мм
• Алмазний шліфувальний круг 125х32х32 мм
• Стандартний шліфувальний круг 125х25х32 мм
• Шліфувальна плита

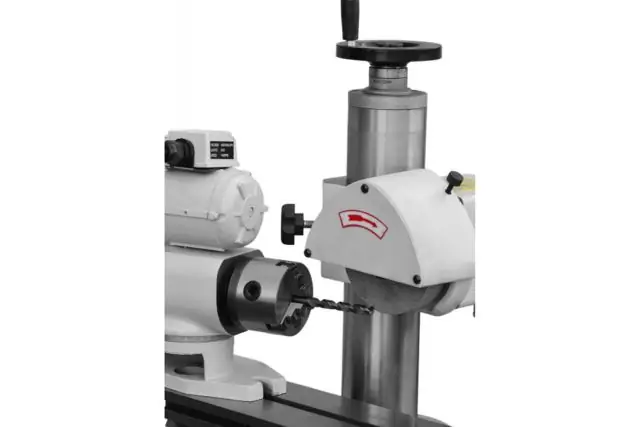

• Привідний блок з 3-кулачковим патроном (Ø80 мм)
• Пристосування для заточування спіральних свердел
• Тримач токарного інструменту
• Оправки для фрез Ø 16 мм, Ø 22 мм, Ø 32 мм
• Алмазний обробний камінь
• Повний комплект сервісних інструментів.

Часті запитання

Більше про конструкцію та експлуатацію універсальних заточувальних верстатів читайте у відповідях на запитання.

Навіщо заточувальному верстату потрібна поворотна головка у двох площинах?

Така конструктивна особливість дозволяє формувати правильні передні й задні кути, а також точити інструмент зі складною просторовою геометрією без додаткового оснащення.

Яку роль у заточувальному верстаті відіграє координатний стіл?

Координатний стіл забезпечує точне позиціювання інструменту, його рівномірну подачу до круга, стабільність і повторюваність заточування.

Чому заточувальний верстат не повинен бути надто потужним?

Тому що заточування - це точна операція, а не силова. Надмірна потужність ускладнює контроль і підвищує ризик перегріву та припалювання інструменту.

Які переваги регульованих упорів на заточувальному верстаті?

Регульовані упори забезпечують однакове положення інструменту при кожному заточуванні, що особливо важливо для серійних робіт.

Чи можна на одному верстаті точити інструмент з різних матеріалів?

Так. Для цього достатньо змінити кут заточування і шліфувальний круг. Наприклад, для алюмінію потрібні більші передні кути, для сталі - менші, для нержавійки - ще інші.
