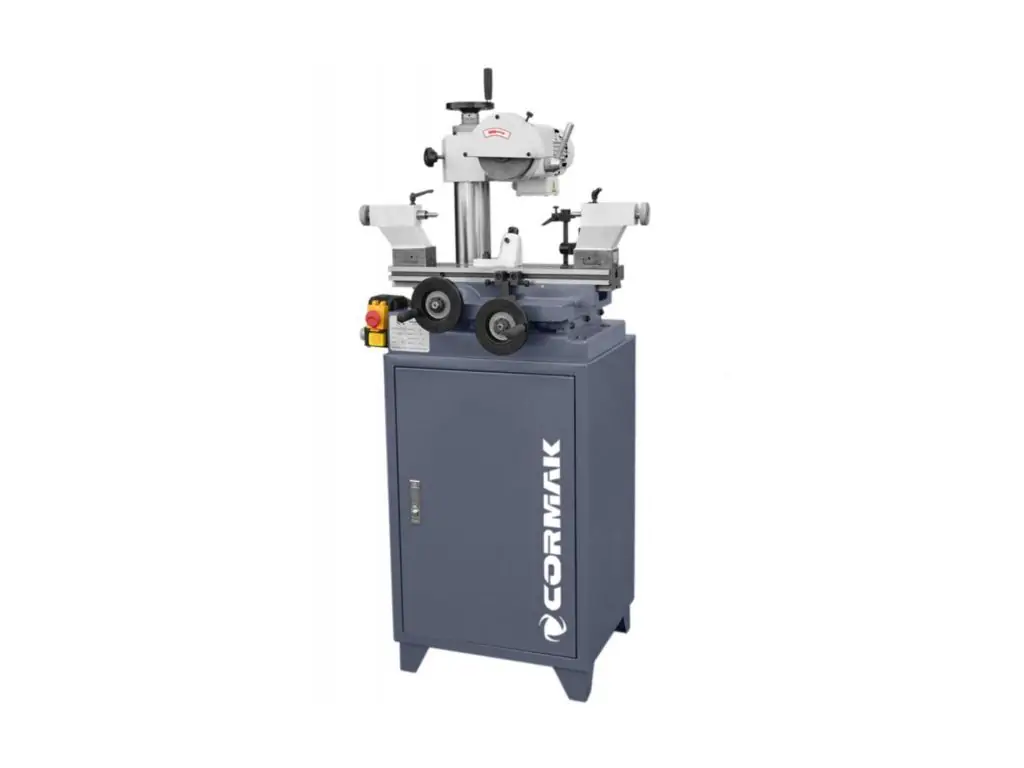

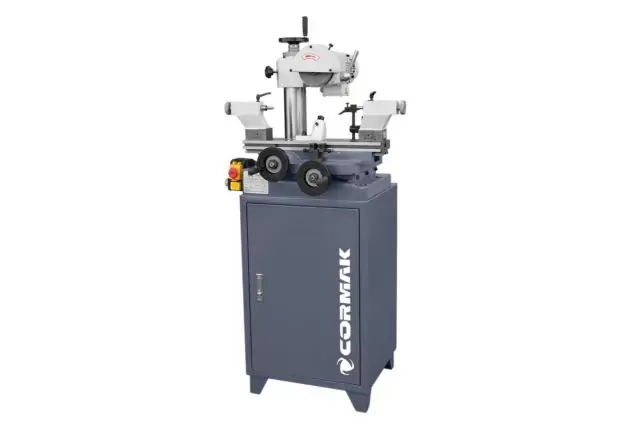

Заточной станок Cormak TS-125

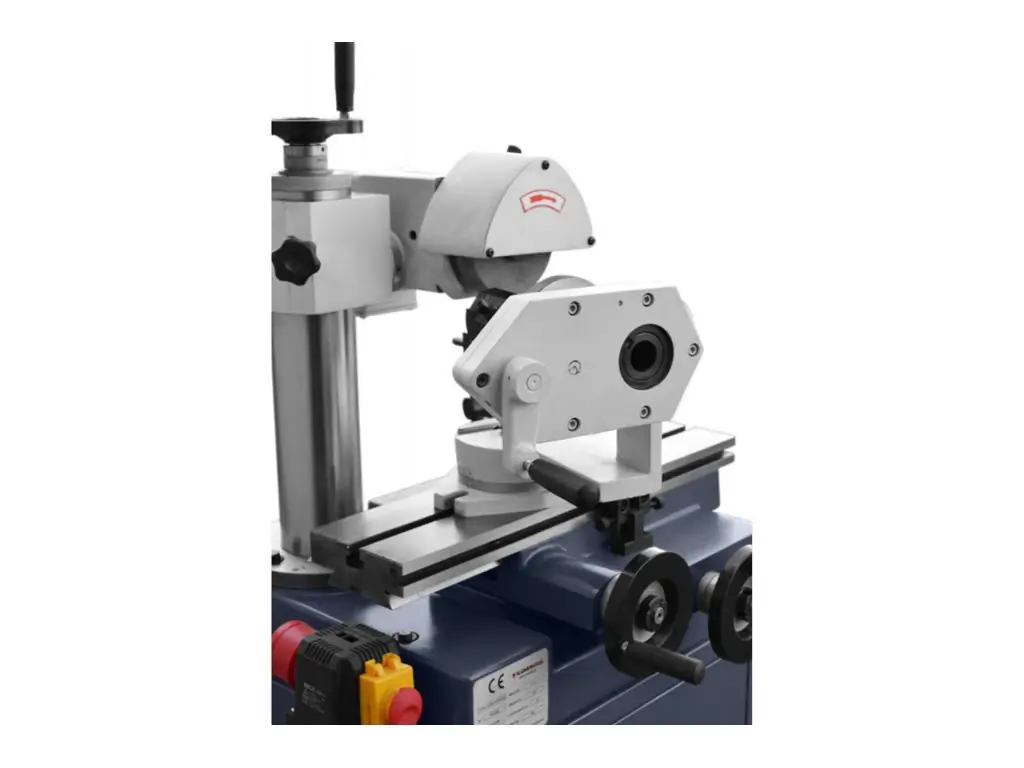

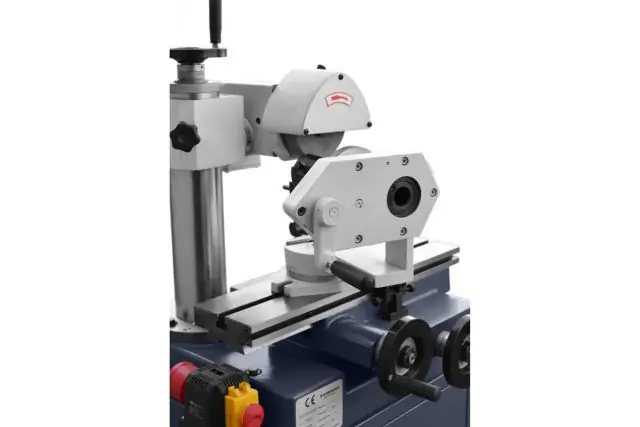

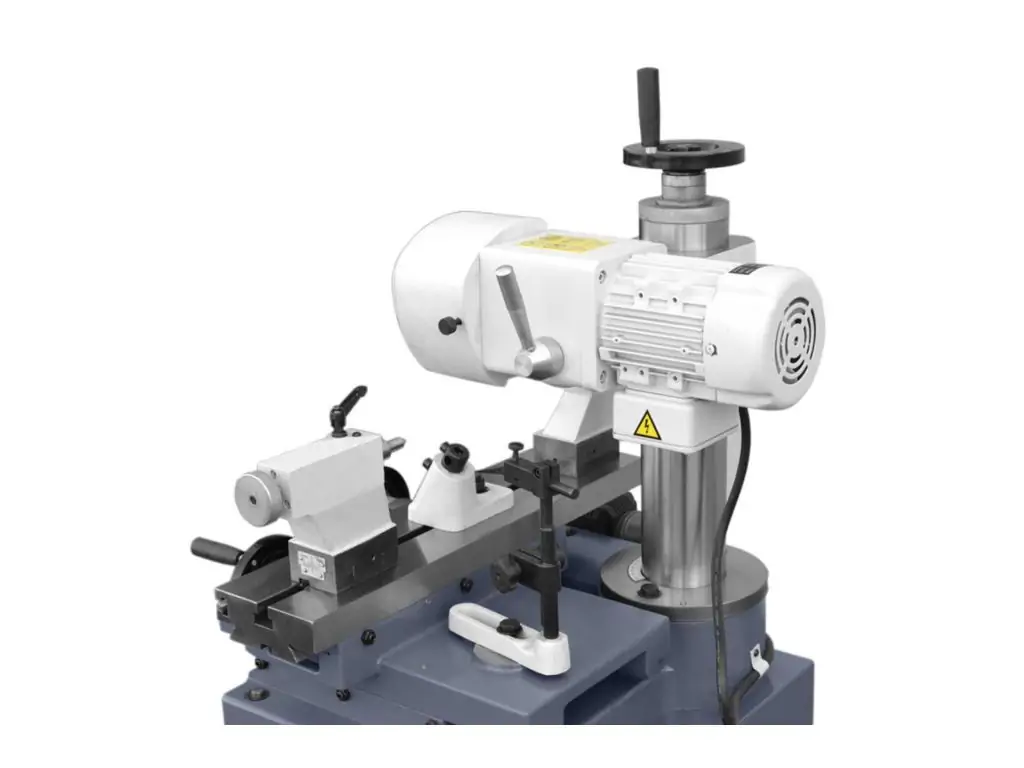

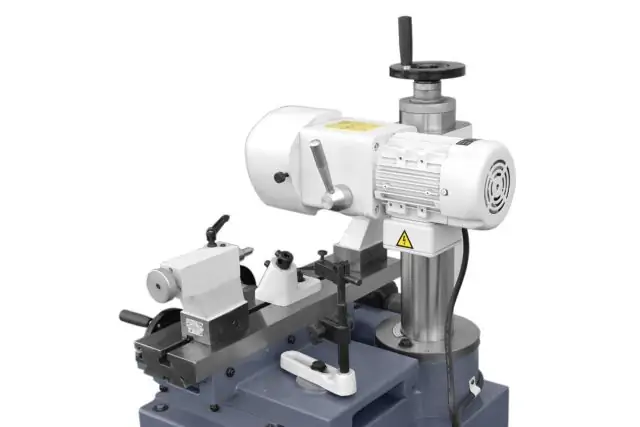

Заточной станок Cormak TS-125 – это профессиональное оборудование для заточки и доводки сверл, фрез, пил, токарных резцов и другого режущего инструмента. Шлифовальная головка поворотная в двух плоскостях: +40°/-40° вертикально и +50°/-50° горизонтально. Это позволяет точно выставить передний и задний угол заточки и затачивать инструменты со сложной геометрией без их многократной переустановки.

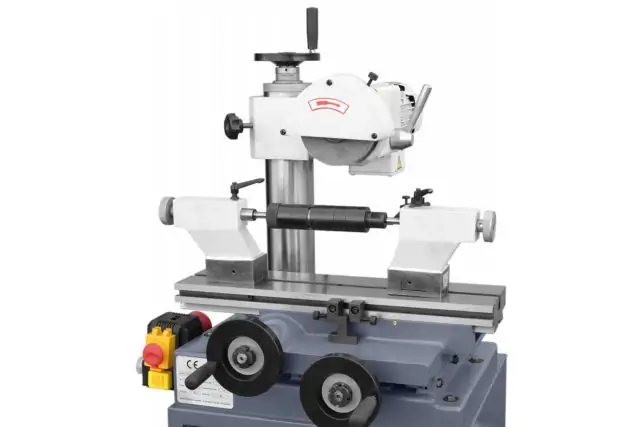

Двухосный координатный стол, который перемещается по высокоточным шлифованным направляющим, обеспечивает точное позиционирование инструмента. Маховики с микрометрическими шкалами позволяют контролировать глубину снятия металла с точностью до 0,02 мм. Для установки дополнительной оснастки есть Т-образный паз в центре стола. Для фиксации инструмента перед обработкой используются регулируемые механические упоры. В стандартную комплектацию входят приводной блок с 3-кулачковым патроном для цилиндрической шлифовки и широкий спектр другой оснастки, что делает этот профессиональный точильный станок чрезвычайно универсальным.

Особенности заточного станка Cormak TS-125

• Универсальность для разных типов режущего инструмента
• Максимальный диаметр инструмента – 175 мм
• Диаметр шлифования – 125 мм
• Максимальная длина шлифования – 320 мм
• Мощность двигателя – 0,18 кВт
• Напряжение питания – 230 В

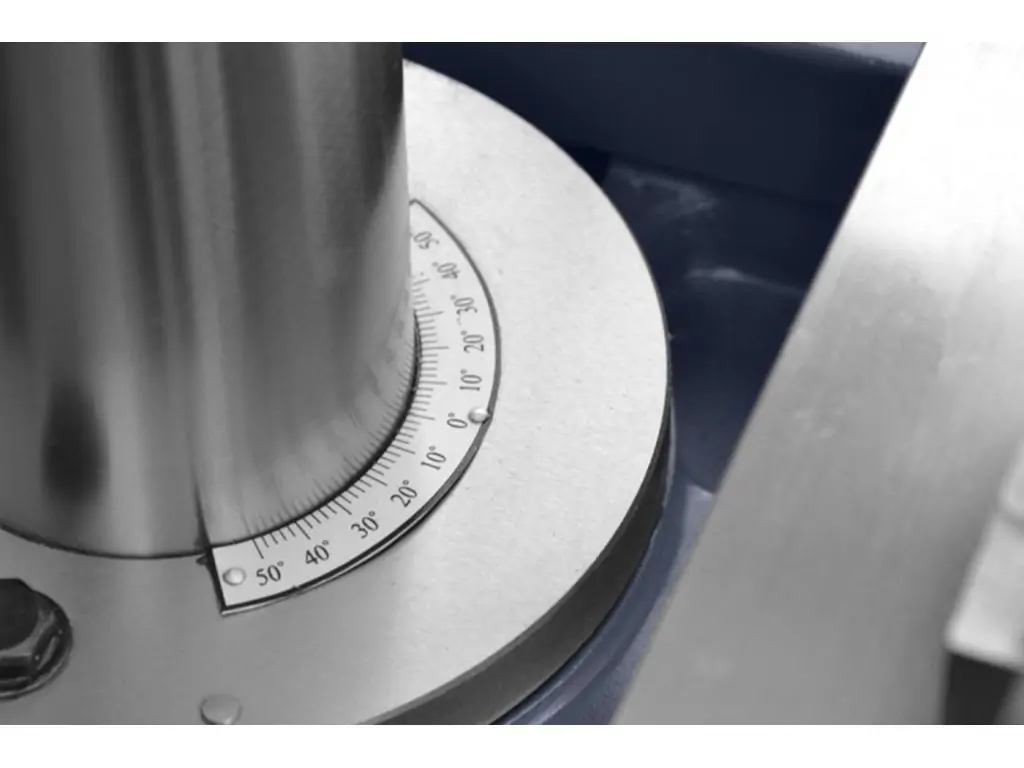

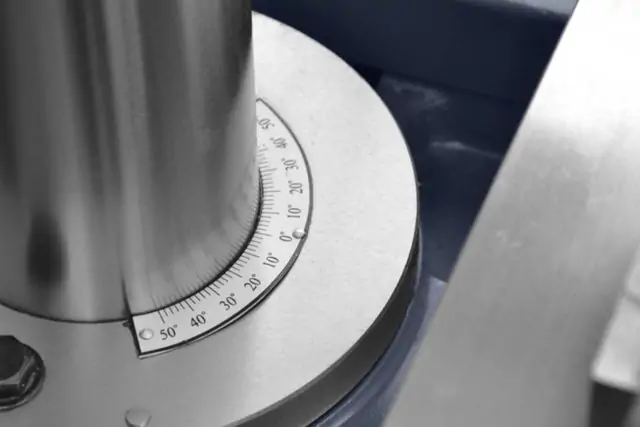

• Поворот шлифовальной головки в 2 плоскостях (40°/-40° вертикально, +50°/-50° горизонтально)
• Прецизионный шпиндель на высокоточных подшипниках
• Обороты шпинделя - 2800 об/мин
• Двухосный координатный стол размером 535х130 мм
• Продольный ход – 320 мм
• Поперечный ход – 170 мм
• Шлифованные прецизионные направляющие
• Т-образный паз в центре стола

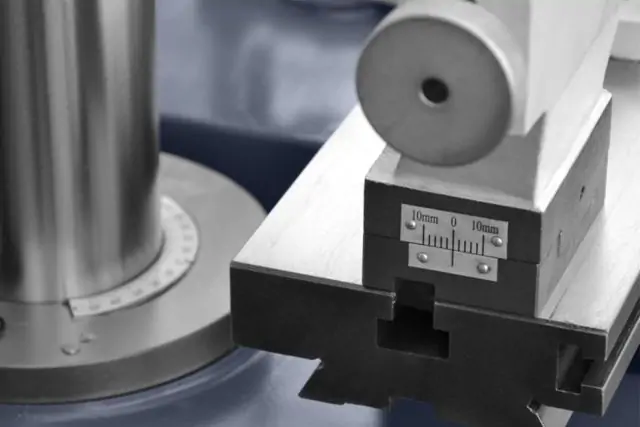

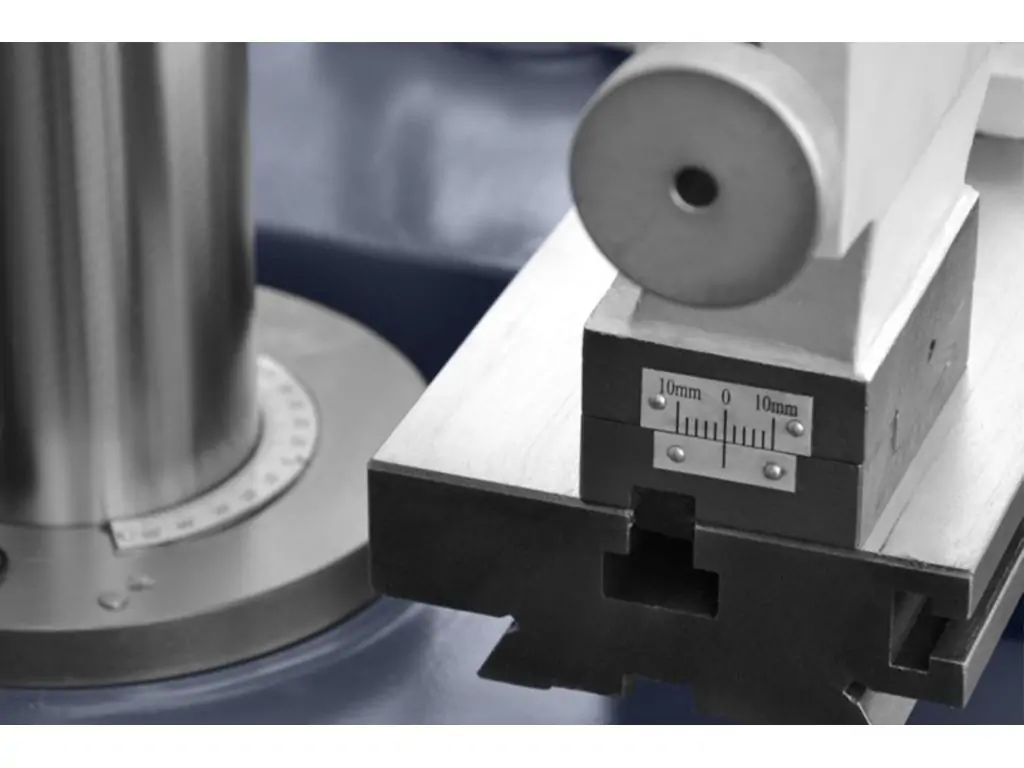

• Большие маховики с микрометрическими шкалами
• Регулируемые механические упоры

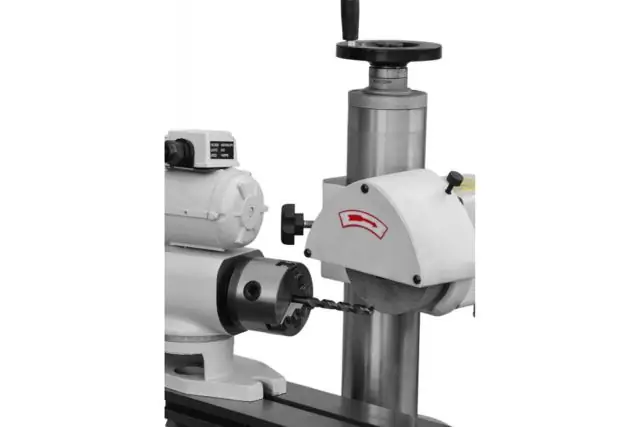

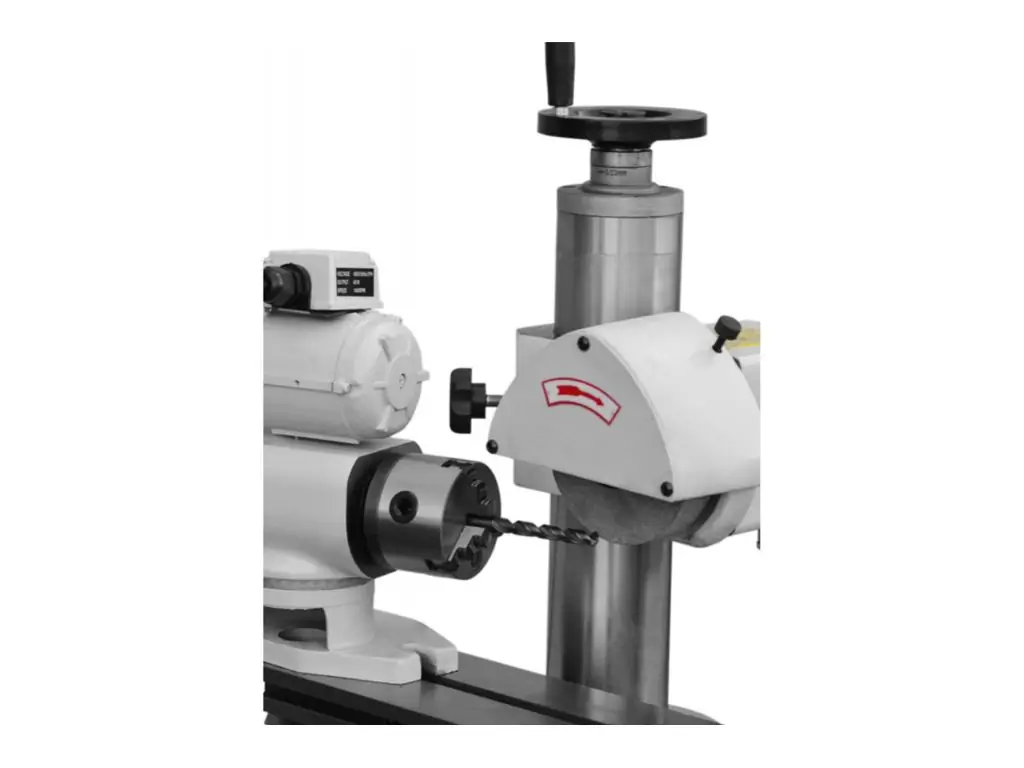

• Приводной блок с 3-кулачковым патроном для цилиндрической шлифовки
• Литая чугунная станина со встроенным шкафом
• Вес – 266 кг.

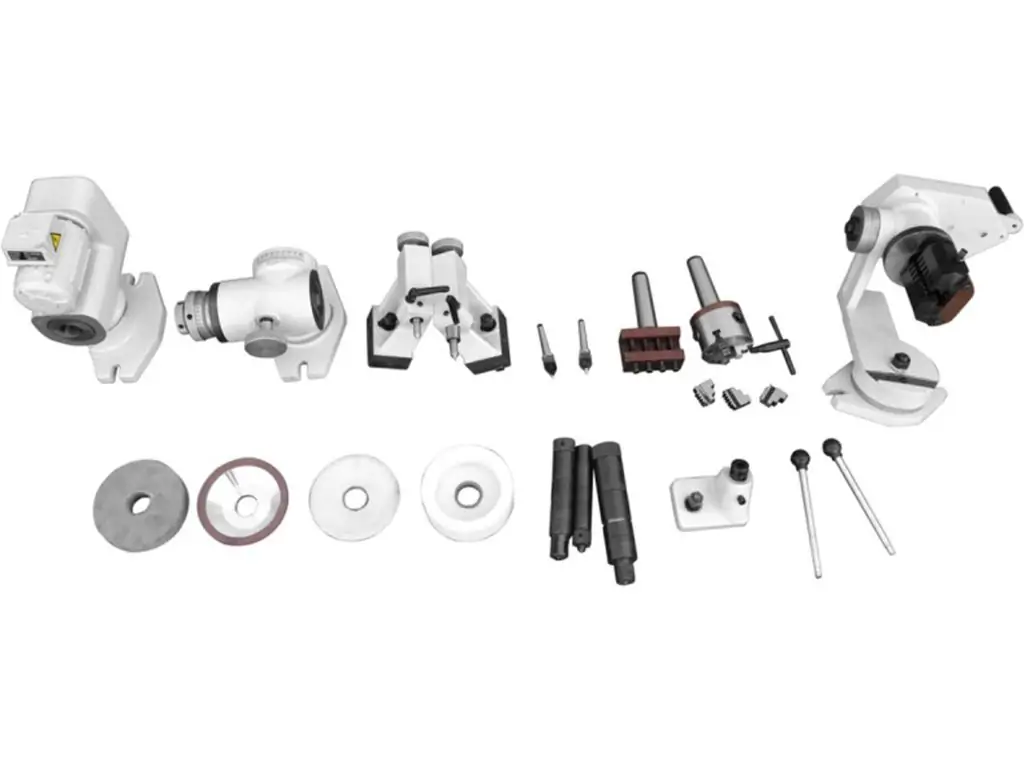

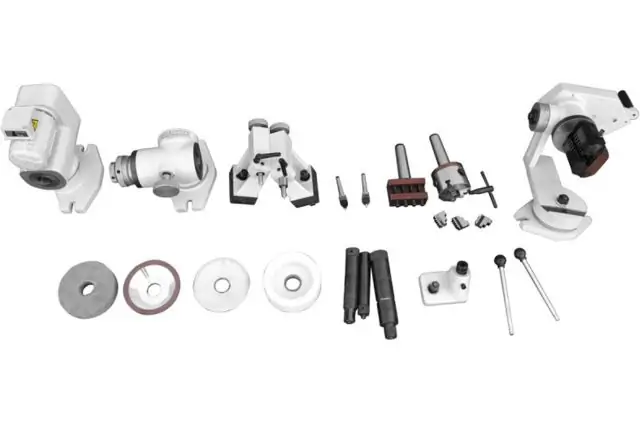

Комплектация заточного станка Cormak TS-125

В стандартную комплектацию входят:

• Основание с интегрированным шкафом
• 2 центра для установки заготовок
• Ограничители движения стола
• 2 стандартных центра 60°
• 2 полуцентра 60°

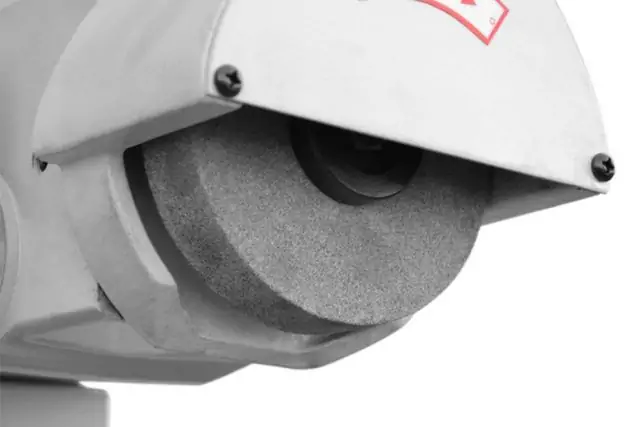

• Чашечный шлифовальный круг 125х45х32 мм
• Алмазный шлифовальный круг 125х32х32 мм

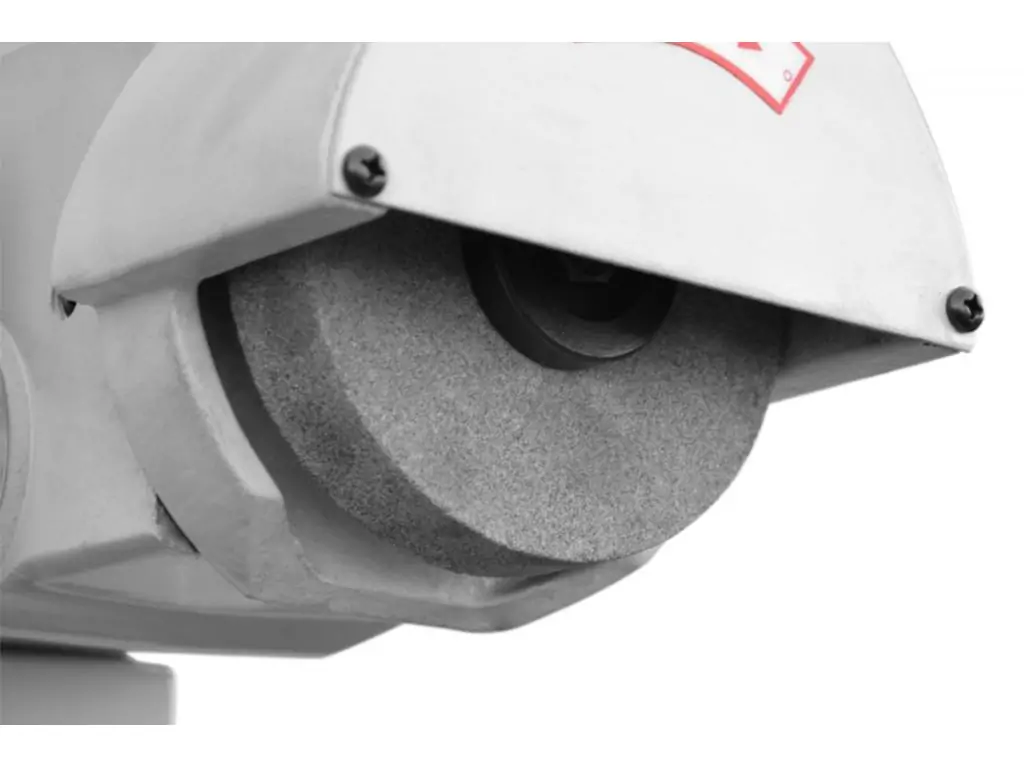

• Стандартный шлифовальный круг 125х25х32 мм
• Шлифовальная плита
• Приводной блок с 3-кулачковым патроном (Ø80 мм)

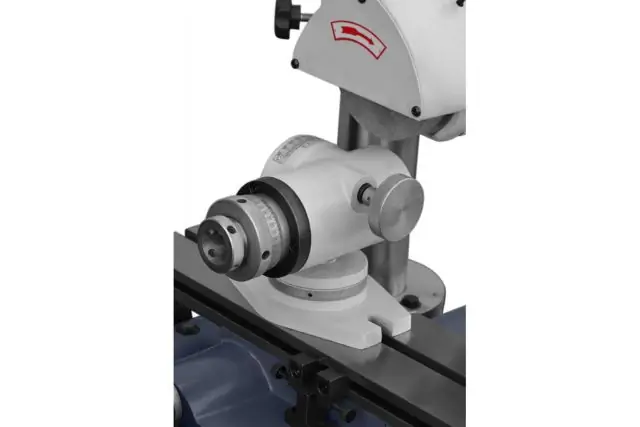

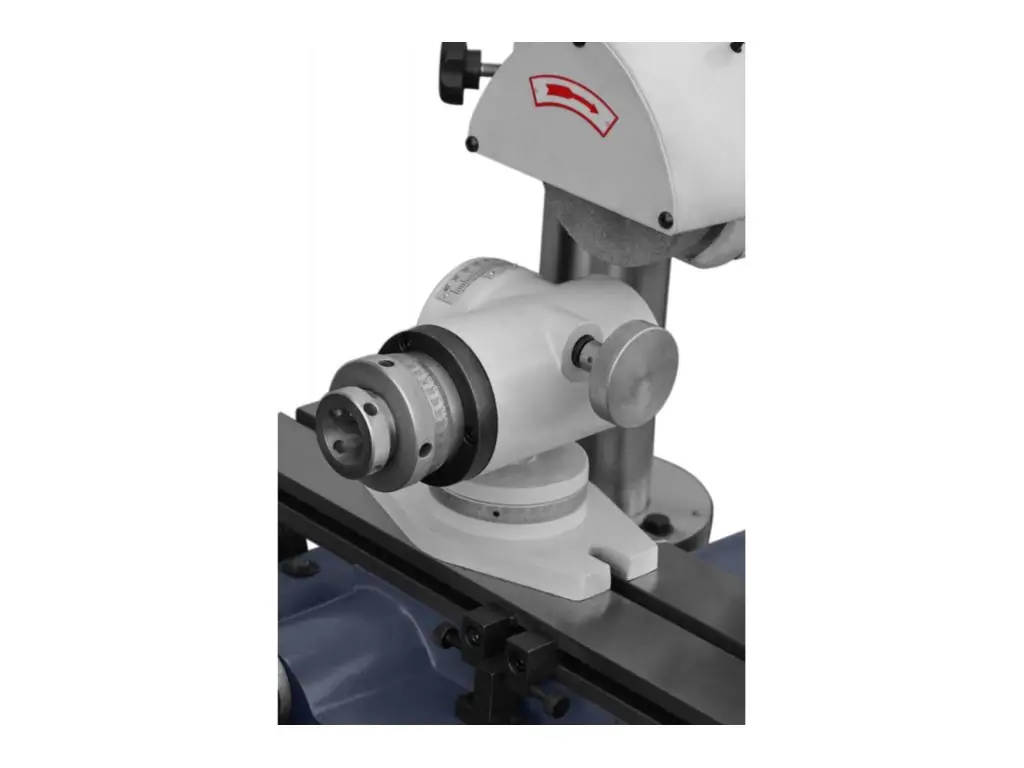

• Приспособления для заточки спиральных сверл
• Держатель токарного инструмента
• Оправки для фрез Ø 16 мм, Ø 22 мм, Ø 32 мм
• Алмазный отделочный камень
• Полный набор сервисных инструментов.

Частые вопросы

Больше о конструкции и эксплуатации универсальных заточных станков читайте в ответах на вопросы.

Зачем заточному станку нужна поворотная головка в двух плоскостях?

Такая конструктивная особенность позволяет формировать правильные передние и задние углы, а также точить инструмент со сложной пространственной геометрией без дополнительной оснастки.

Какую роль в заточном станке играет координатный стол?

Координатный стол обеспечивает точное позиционирование инструмента, его равномерную подачу к кругу, стабильность и повторяемость заточки.

Почему заточной станок не должен быть слишком мощным?

Потому что заточка – это точная операция, а не силовая. Чрезмерная мощность усложняет контроль и повышает риск перегрева и прижигания инструмента.

Какие преимущества регулируемых упоров на заточном станке?

Регулируемые упоры обеспечивают одинаковое положение инструмента при каждой заточке, что особенно важно для серийных работ.

Можно ли на одном станке точить инструмент из разных материалов?

Да. Для этого достаточно изменить угол заточки и шлифовальный круг. Например, для алюминия требуются большие передние углы, для стали – меньшие, для нержавейки – еще другие.
