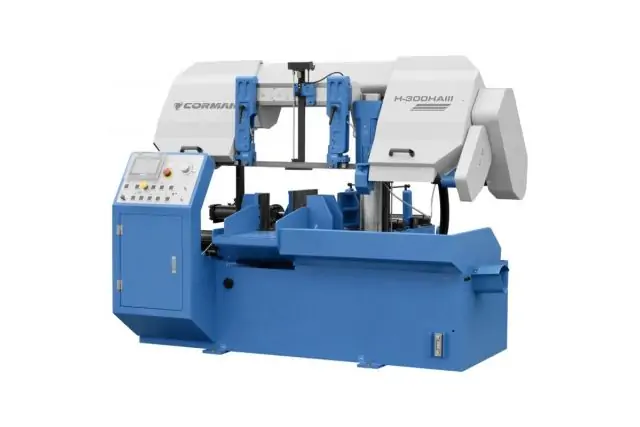

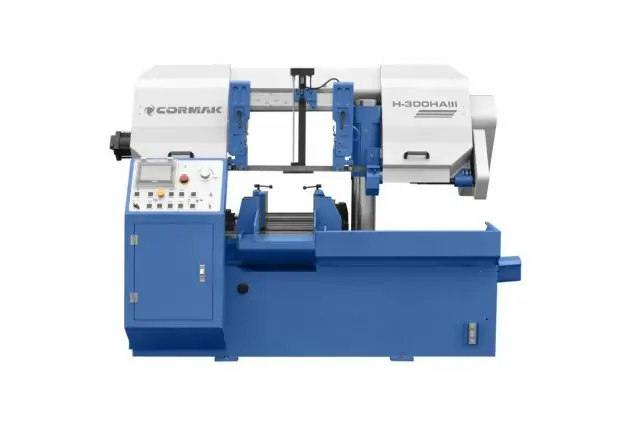

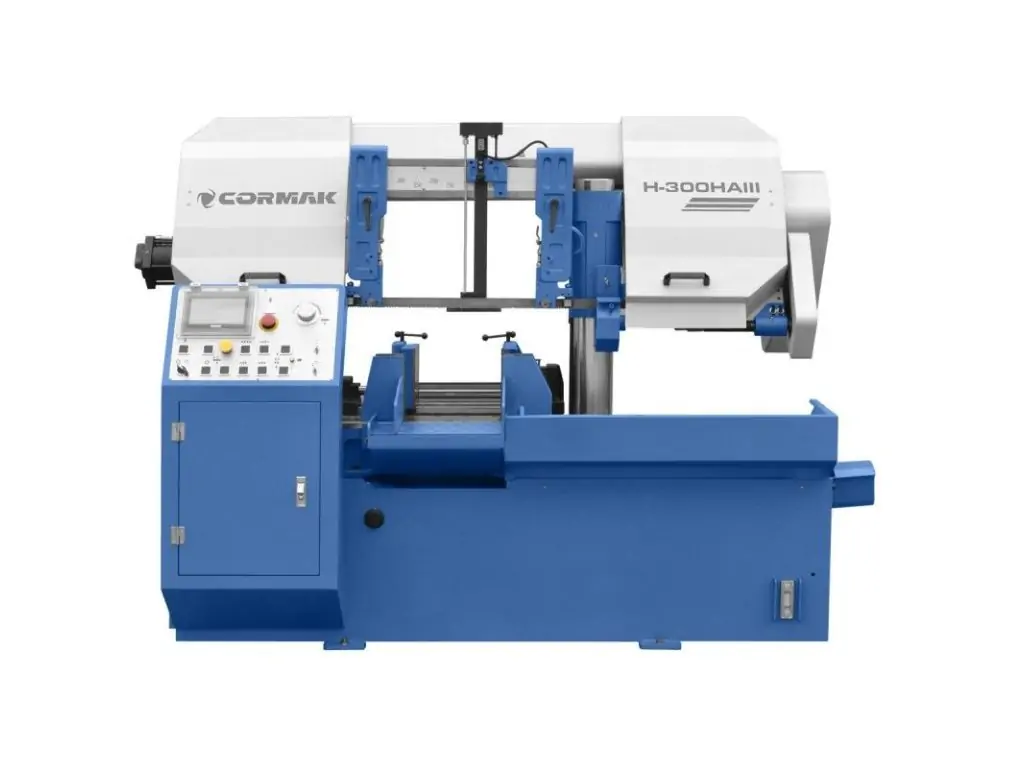

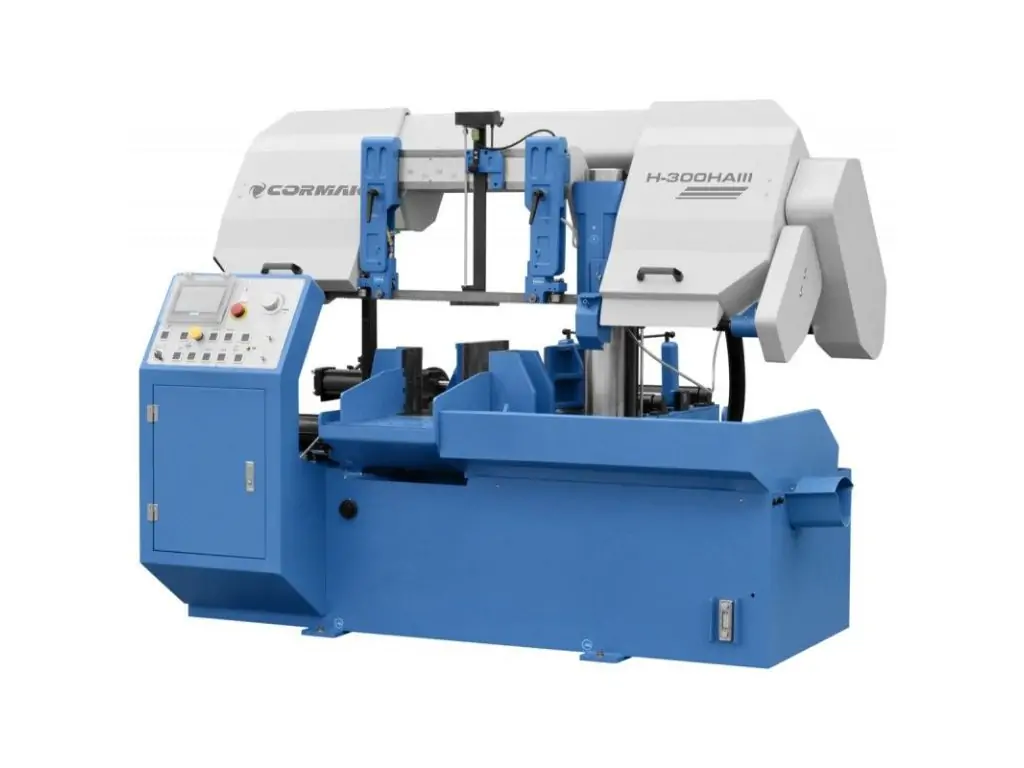

Автоматическая ленточная пила CORMAK C33

Автоматическая ленточная пила CORMAK C33 – это высокоточное промышленное оборудование для скоростной резки круглых, прямоугольных и профильных металлических деталей, которое может работать как в ручном, так и в полностью автоматическом режиме. Режущая способность – до Ø 300 мм круглый профиль и до 300х400 мм прямоугольный профиль. Трехфазный асинхронный двигатель мощностью 4,4 кВт обеспечивает эффективную резку больших, сплошных заготовок без потери скорости и производительности. 4 скорости движения ленты (25/ 40/ 58/ 80 м/мин) позволяют адаптировать режим резки под тип материала.

Опускание и поднятие головы осуществляется гидравлически с плавной регулировкой скорости опускания. Подача также управляется гидравликой и производится с точностью до +/- 0,2 мм за один ход. Максимальная длина подачи - 500 мм. Для надежной фиксации заготовок есть гидравлические тиски. Для питания гидравлической системы используется отдельный двигатель мощностью 1,5 кВт. С панели управления, оснащенной сенсорным ЖК-дисплеем, можно настроить количество заготовок, их длину и скорость резки. Эта пила металлорежущая автоматическая имеет жесткую колонную конструкцию, что позволяет с высокой точностью резать все виды металлов.

Особенности автоматической ленточной пилы CORMAK C33

• Универсальность – возможность резки круглых, прямоугольных и профильных заготовок
• Ручной и автоматический режимы работы
• Режущая способность – до Ø 300 мм круглый профиль, до 300х400 мм прямоугольный профиль
• Трехфазное питание
• Размеры ленты – 34х1,1х4115 мм
• 4 скорости движения ленты - 25, 40, 58, 80 м/мин
• Электронное считывание скорости полотна
• Мощность главного двигателя – 4,4 кВт
• Мощность гидравлического двигателя – 1,5 кВт
• Гидравлический подъем-опускание головы с плавной регулировкой скорости опускания
• Наклон пильной рамы на 3° для более высокой эффективности резки и уменьшения вибраций
• Гидравлическая подача с точностью до +/- 0,2 мм за один ход
• Максимальная длина подачи – 500 мм
• Гидравлические тиски с памятью положения
• Высота основания тисков - 780 мм
• Минимальный диаметр резки – 5 мм
• Минимальная длина материала в тисках – 30 мм

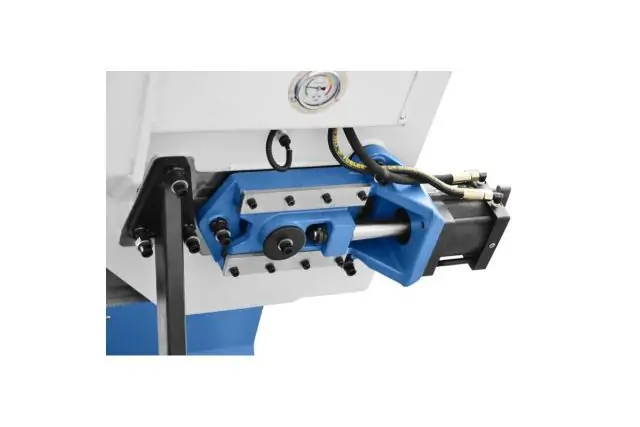

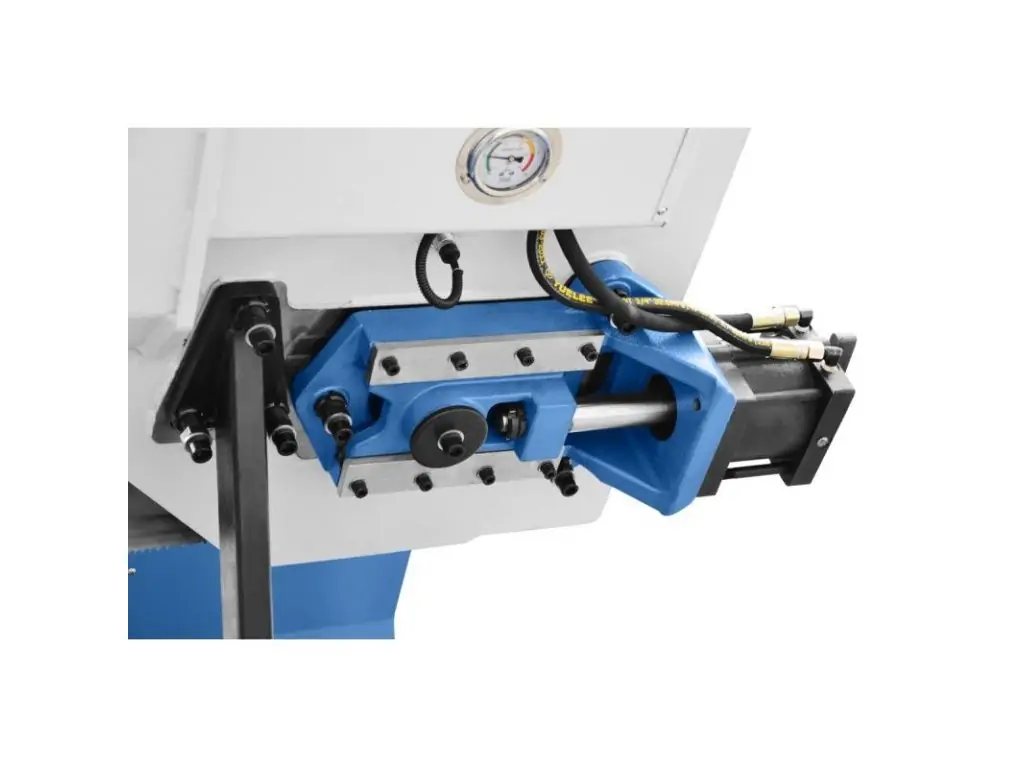

• Гидравлическая система натяжения полотна

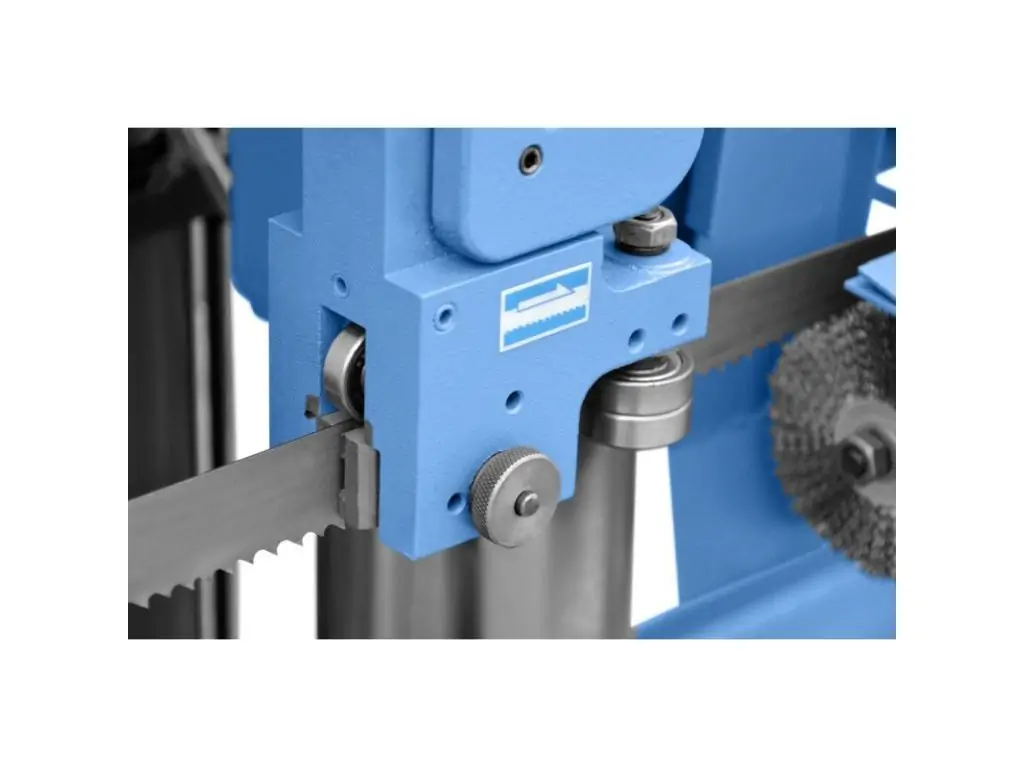

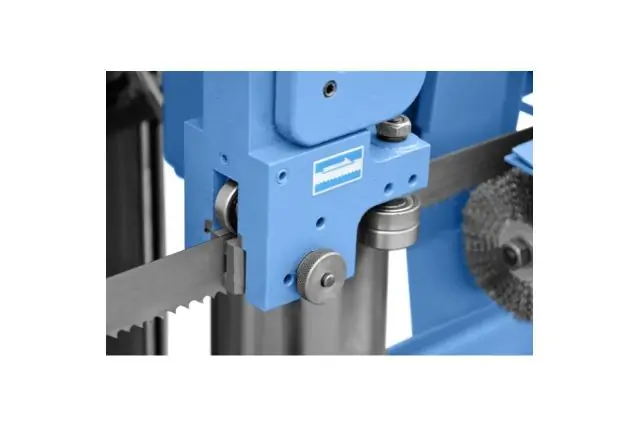

• Прецизионные направляющие с подшипниками и твердосплавными вставками
• Система охлаждения СОЖ с отдельным двигателем мощностью 0,75 кВт
• Щетка для очистки полотна с электроприводом

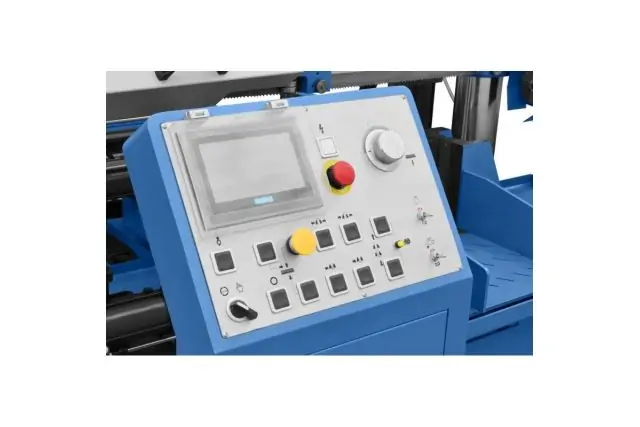

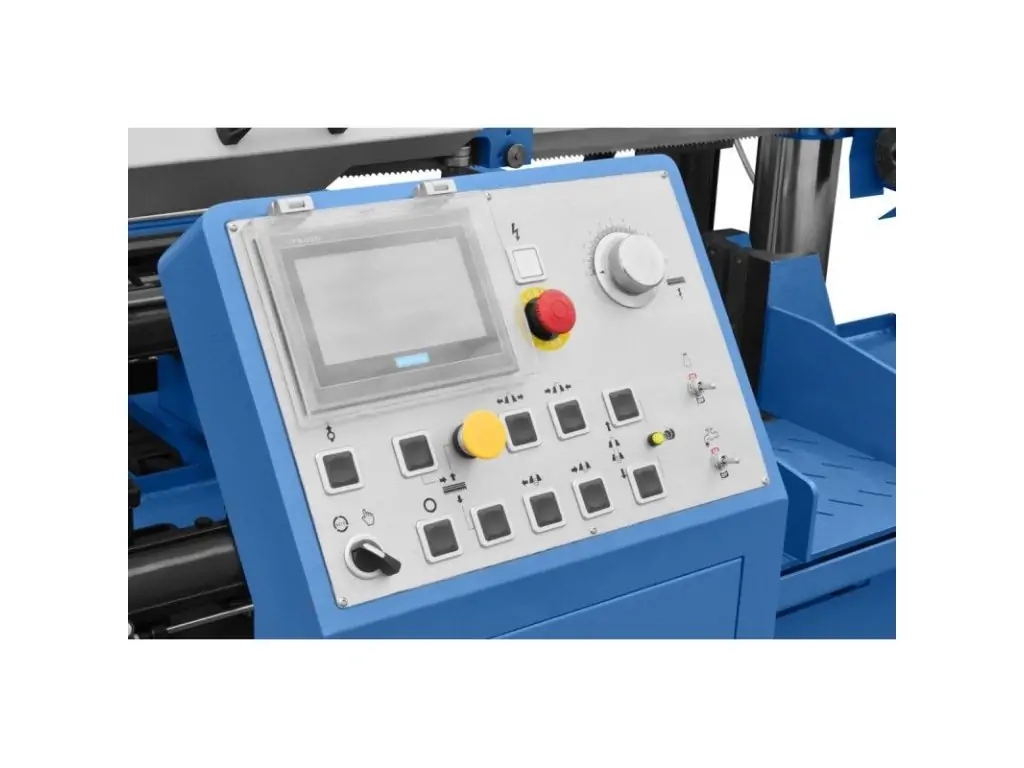

• Панель управления с сенсорным ЖК-дисплеем
• Программирование количества и длины разрезанных деталей
• Память до 5 программ резки
• Жесткая двухколонная конструкция
• Габаритные размеры (ДхШхВ) – 2300х2400х1650 мм
• Вес – 1900 кг.

Частые вопросы

Больше узнать об автоматических ленточных пилах по металлу можно из ответов на вопросы.

Чем отличаются одноколонные и двухколонные автоматические ленточные пилы?

В одноколонных (консольных) пилах режущая рама (стрела) крепится только с одной стороны и поднимается/опускается с помощью одной направляющей или шарнира. Они легче, дешевле и используются преимущественно для резки профилей, труб и мелких/средних сплошных заготовок.

В двухколонных пилах режущая рама перемещается по двум вертикальным колоннам. Такая конструкция обеспечивает высокую жесткость, минимизирует вибрации и является идеальной для резки больших и тяжелых сплошных заготовок и твердых и жаропрочных металлов в серийном производстве.

Какие преимущества автоматических ленточных пил?

Автоматические ленточные пилы имеют ряд существенных преимуществ:

• Высокая точность и повторяемость резов
• Возможность серийной резки без постоянного вмешательства оператора
• Возможность резать длинные, толстые и тяжелые профили и трубы
• Уменьшение физической нагрузки на оператора
• Экономия времени.

Какие функции в автоматической ленточной пиле выполняет система СОЖ?

Система СОЖ выполняет 2 основные функции:

1. Охлаждение. Снижает температуру в зоне контакта ленты и металла, что предотвращает перегрев ленты, увеличивая ее долговечность, и предупреждает закалку поверхности металла.
2. Смазка и удаление стружки. Смазывает рабочую зону и вымывает металлическую стружку из зоны реза, предотвращая ее заклинивание и повреждение зубьев ленты.

Какие преимущества гидравлического зажима материала в автоматической ленточной пиле?

Гидравлический зажим обеспечивает постоянство силы зажима для каждой детали в автоматическом цикле. Это гарантирует надежное удержание тяжелой заготовки и отсутствие ее смещения при резке.

Какие преимущества гидравлического натяжения полотна автоматической ленточной пилы?

Гидравлическое натяжение полотна обеспечивает следующие преимущества:

• Поддержка постоянного давления на полотно, независимо от вибраций и нагрузки
• Стабильный ход ленты
• Уменьшение вибраций и перекосов
• Автоматическая настройка под особенности материала
• Увеличение рабочего ресурса полотна.
