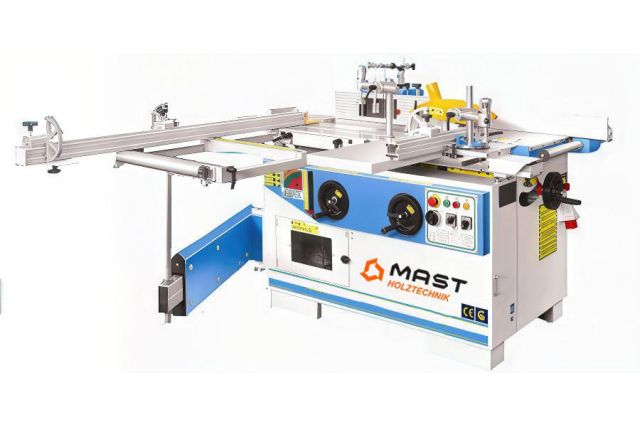

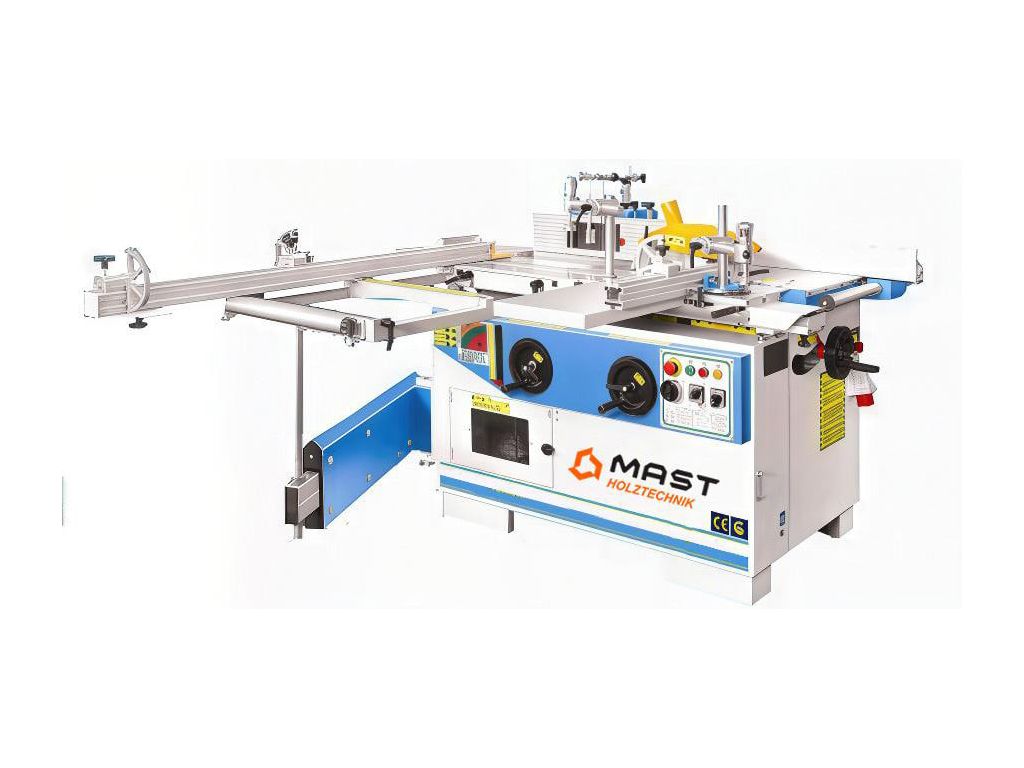

Пятиоперационный станок MAST Holztechnik K5-41 – это комбинированное деревообрабатывающее оборудование, объединяющее несколько функций в одном станке. Имеет такие узлы для столярной обработки, как фуганок, рейсмус, форматная пила и фрезер. Опционально можно установить сверлильно-долбежное устройство и подрезной узел. Фуговальный и рейсмусовый узлы работают от отдельного двигателя мощностью 3 кВт, фрезерный и пильный узлы оснащены независимыми двигателями мощностью 2,2 кВт каждый. Питание от трехфазной сети.

Фуговальный и рейсмусовый узлы оснащены 4-ножевым строгальным валом Ø 100 мм. Рабочая ширина составляет 410 мм. Глубина снятия за проход – 5 мм на фуганке, 4 мм на рейсмусе. Шпиндель фрезерного узла имеет вертикальный ход 160 мм и 4 скорости вращения (8000/ 6000/ 3500/ 1400 об/мин). Максимальные диаметры инструментов – 180 мм для профилирования и 250 мм для шипорезки. На пильном узле возможна установка диска Ø 250 мм или Ø315 мм, наклон диска до 45°. Высота пропила при диске ø 250 мм (90°/45°) – 70 мм/ 49 мм, при диске ø 315 мм – 102 мм/ 72 мм. Благодаря такой многофункциональности, этот комбинированный станок для деревообработки предоставляет широкий спектр возможностей при экономии рабочего пространства, а жесткая конструкция и механизмы высокого качества делают его чрезвычайно точным и надежным.

Технические характеристики пятиоперационного станка MAST Holztechnik K5-41

Преимущества пятиоперационного станка MAST Holztechnik K5-41

• Универсальность - 5 функций в одном корпусе (фуганок, рейсмус, фрезер, форматная пила, опционально - сверлильно-пазовальное устройство)
• Питание от трехфазной сети
• Отдельный двигатель фуговального и рейсмусового узлов мощностью 3 кВт
• Независимые двигатели фрезерного и пильного узлов мощностью 2,2 кВт каждый
• Габаритные размеры (ДхШхВ) - 2200х1500х900 мм
• Вес - 840 кг.

Фуговальный и рейсмусовый узлы

• 4-ножевой строгальный вал
• Диаметр вала - 100 мм
• Скорость вращения вала - 4600 об/мин
• Рабочая ширина - 410 мм
• Глубина снятия за проход - 5 мм фуганок, 4 мм рейсмус
• Массивные чугунные столы со шлифованной поверхностью
• Размер фуговальных столов - 410х1800 мм
• Размер рейсмусового стола - 406х700 мм
• Толщина заготовок - 4-225 мм
• Алюминиевая направляющая линейка с углом наклона до 45°.

Фрезерный узел

• Вертикальный ход шпинделя - 160 мм
• Диаметр шпинделя - 32 мм
• Максимальный диаметр фрезы - 180 мм для профилирования, 250 мм для шипорезки
• 4 скорости вращения шпинделя (1500, 3500, 6000, 8000 об/мин)
• Регулируемый упор с двумя линейками и микрометрической настройкой.

Пильный узел

• Диаметр диска - 250 мм; 315 мм
• Скорость вращения - 4000 об/мин
• Наклон пильного диска на 90-45°
• Глубина пропила (90°/45°) - диаметр диска 250 мм - 70 /49 мм, диаметр диска 315 мм - 102 /72.

Доступные опции пятиоперационного станка MAST Holztechnik K5-41

• Сверлильно-пазовальное устройство
• Подрезной диск
• Форматная каретка с ходом 2000 мм
• Расширение форматного стола
• Эксцентриковые тиски
• Опорные и интегральные линейки
• Мощность главного двигателя 3 кВт/ 4 кВт
• Однофазные двигатели
• Фрезерный шпиндель Ø1 ¼”, Ø35.

Конструктивные особенности пятиоперационного станка MAST Holztechnik K5-41

	ФУГОВАЛЬНЫЙ УЗЕЛ Литые фуговальные столы являются надежной базой для обработки. Наклон направляющей линейки позволяет снимать фаску.
	РЕЙСМУСОВЫЙ УЗЕЛ На рейсмусе возможна обработка деталей высотой 4-225 мм. Отображение размера по линейке и механическому счетчику.
	ФРЕЗЕРНЫЙ УЗЕЛ Шпиндель диаметром 32 мм. Четыре скорости вращения (2000/ 3100/ 4400/ 7000 об/мин) дают возможность оптимально подобрать режим резки под разные задачи.
	ПИЛЬНЫЙ УЗЕЛ Возможность продольного, поперечного и углового раскроя, а также пиление с подрезной пилой (опция) фанерованных плитных материалов.

Частые вопросы

Для лучшего ознакомления с комбинированными деревообрабатывающими станками просмотрите ответы на вопросы.

Как происходит смена режимов в комбинированном станке?

Переключение между операциями на комбинированном станке осуществляется посредством переключения ремней или отдельных приводов, а также поворотных рабочих столов.

Насколько сложно перенастраивать комбинированный станок между разными операциями?

В современных комбинированных станках смена режима занимает считанные минуты – достаточно заменить инструмент, перевести ремень на другой шкив или изменить положение рабочего стола. Многие модели имеют быстросъемные механизмы и фиксаторы, облегчающие процесс.

Как организована система аспирации в комбинированных станках?

Обычно у каждой рабочей зоны есть свой патрубок для подключения аспирации. Благодаря этому вся мощность всасывания концентрируется на узле, который сейчас работает, обеспечивая максимальную эффективность удаления отходов.

Какие преимущества имеет наличие отдельных двигателей для каждого узла комбинированного станка?

Отдельные двигатели для каждого узла имеют следующие преимущества:

• Оптимизированная мощность для каждой операции
• Более стабильный крутящий момент
• Более высокая скорость перенастройки
• Возможность одновременного использования разных функций (не на всех моделях).

Какие материалы используются для станин комбинированных станков?

Станины комбинированных станков обычно изготавливаются из чугуна или толстостенной стали. Эти материалы обеспечивают жесткость, стабильность и виброустойчивость, что особенно важно для чистой обработки древесины.
