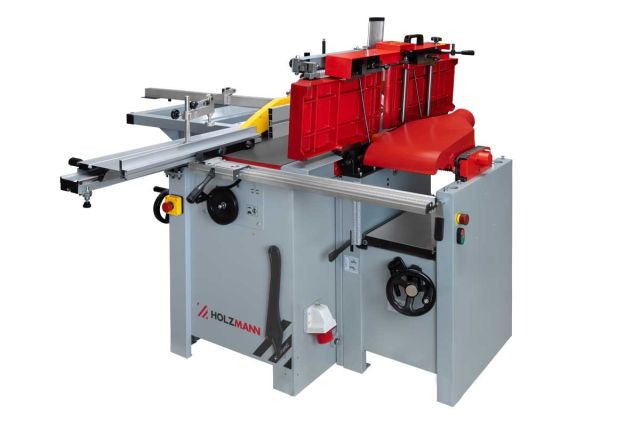

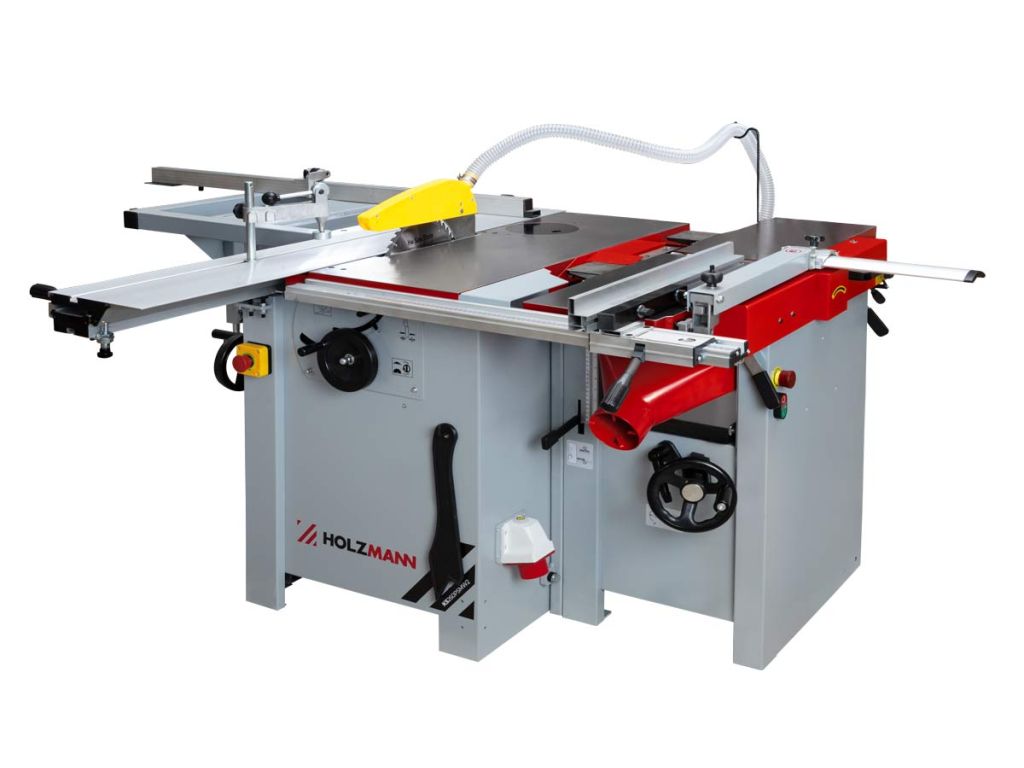

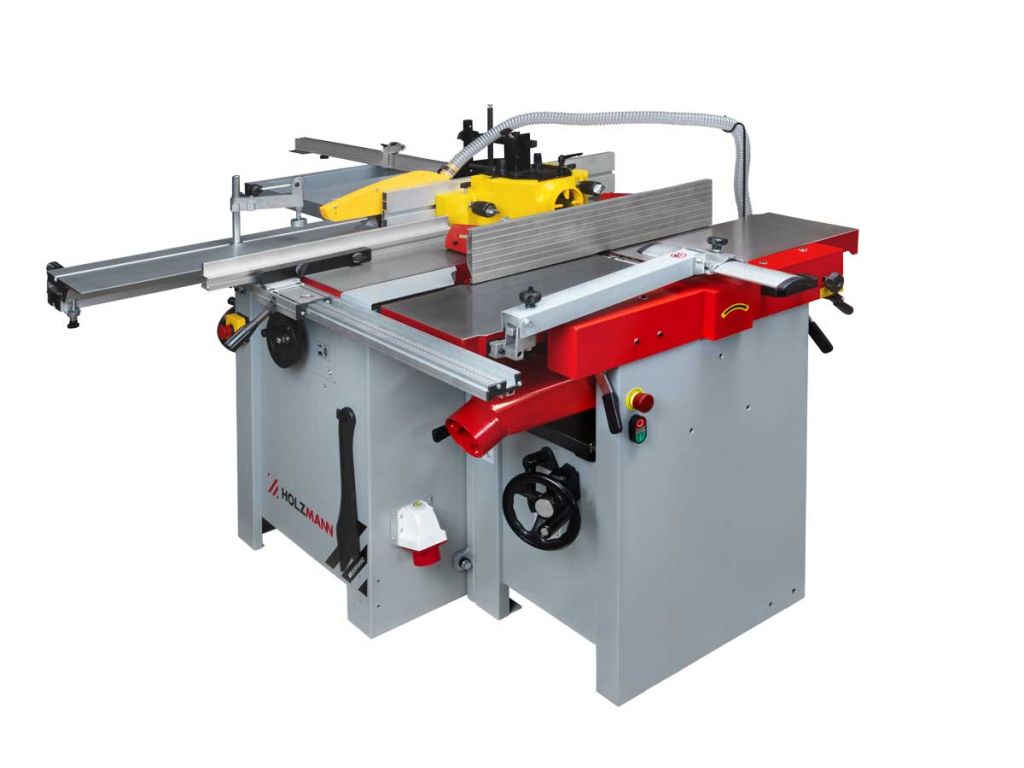

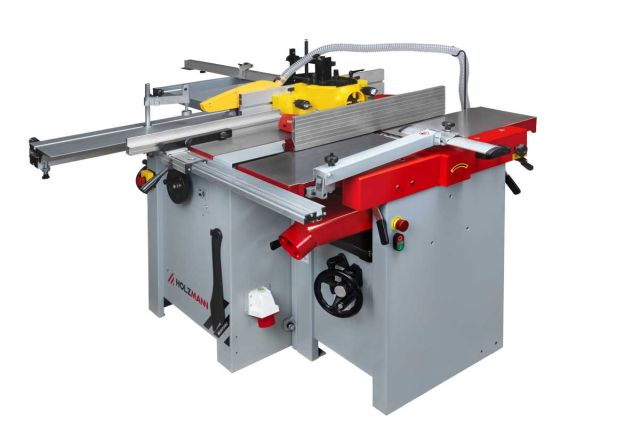

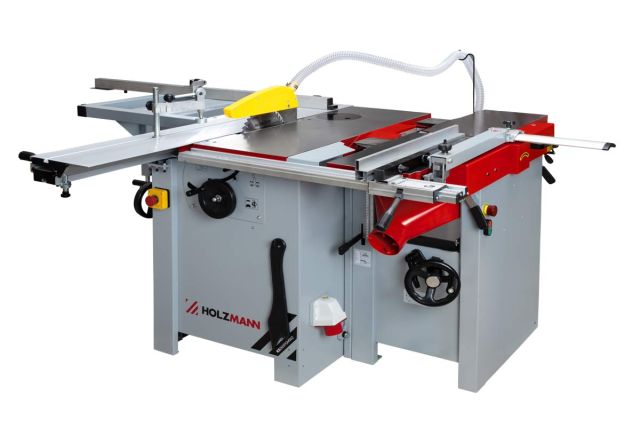

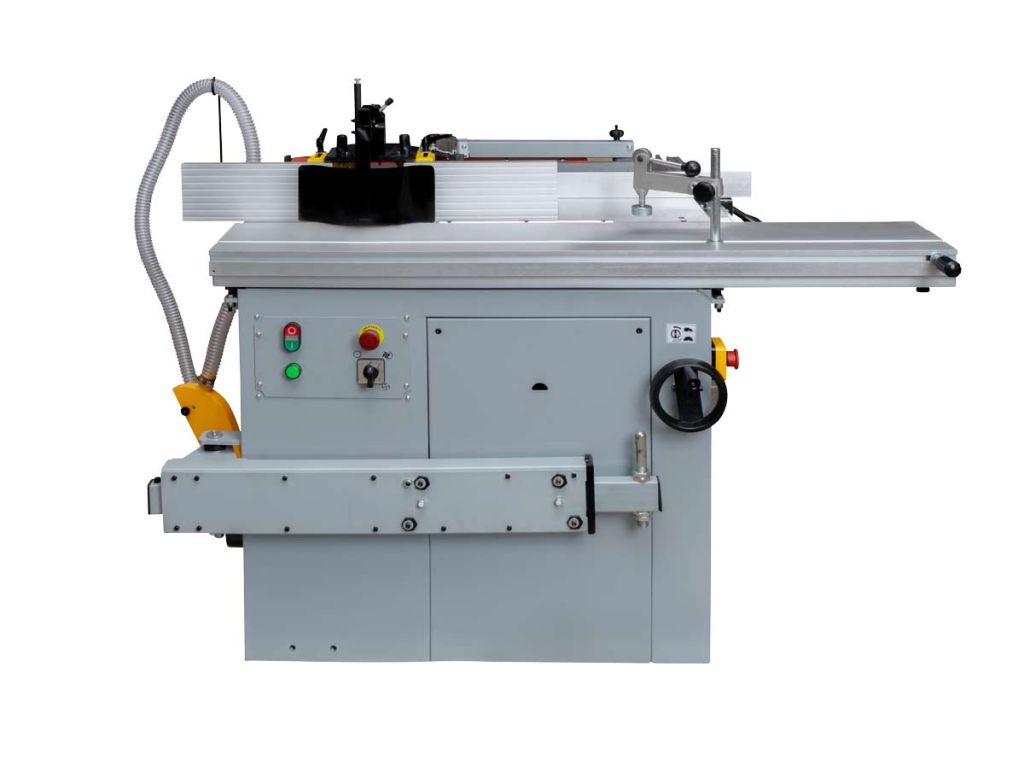

Комбинированный станок Holzmann K5260PSMW2_230V

Комбинированный станок Holzmann K5260PSMW2_230V – это пятиоперационное деревообрабатывающее оборудование, позволяющее выполнять полный цикл обработки древесины на одной машине. Выполняет функции циркулярной пилы, фрезерного, фуговального и рейсмусового станков. Опционально возможна установка узла для выборки пазов.

Каждый узел (циркулярная пила, фрезер, фуговально-рейсмусовый) имеет свой отдельный электродвигатель, что обеспечивает стабильную мощность каждой операции, надежность и длительный рабочий ресурс. Питание от напряжения 230 В позволяет подключить станок без наличия промышленной электросети. Смена функций производится с помощью центрального поворотного переключателя. Все шарниры, направляющие и крепления жестко интегрированы в каркас, что уменьшает люфты и гарантирует сохранение геометрии под нагрузкой. Жесткая сварная станина из толстостенной листовой стали минимизирует вибрации, благодаря чему этот деревообрабатывающий станок 5 операций выполняет с высокой точностью и стабильностью.

Особенности комбинированного станка Holzmann K5260PSMW2_230V

• Питание от напряжения 230 В
• Сочетание 5 функций - циркулярная пила, фрезер, фуганок, рейсмус, опционно-пазовальное устройство
• Три независимых двигателя (циркулярная пила, фрезерный и фуговально-рейсмусовый узлы)
• Отдельные столы в каждом узле
• Центральный поворотный переключатель для смены функций
• Жесткая интеграция всех креплений, шарниров и направляющих в каркас
• Жесткая сварная станина
• Три патрубка для подключения аспирации (2хØ100 мм, 1хØ 32 мм)
• Габаритные размеры – 1320x2330x1090 мм
• Вес 362 кг.

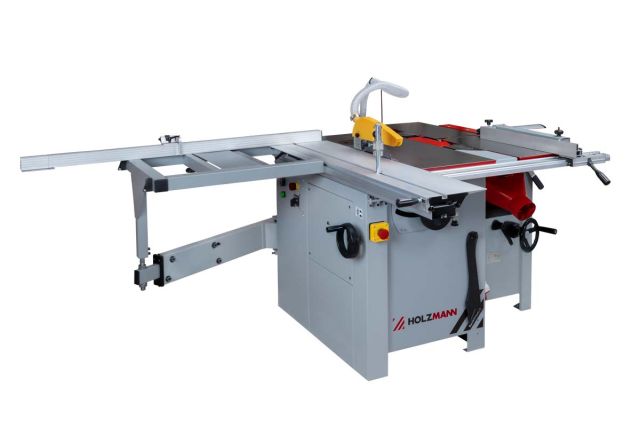

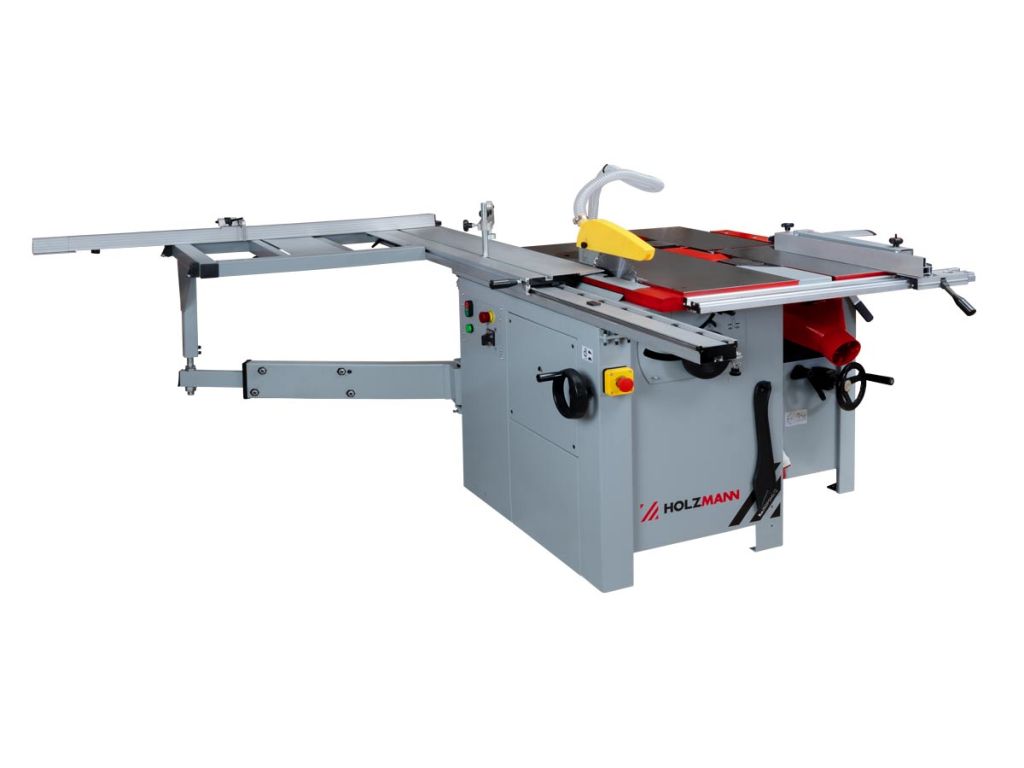

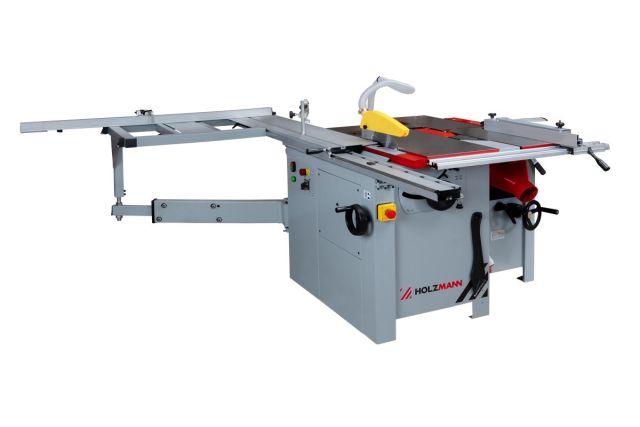

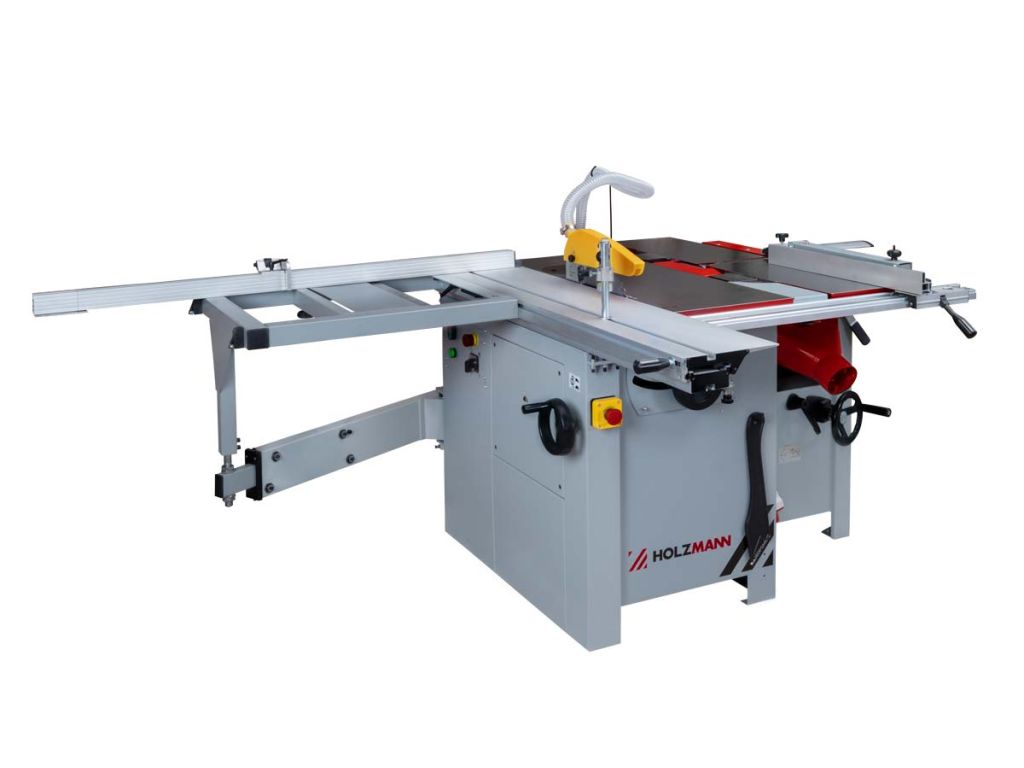

Циркулярная пила

• Независимый двигатель мощностью 2,2 кВт
• Диаметр пильного диска – 254 мм
• Наклон пильного диска под углом 0-45°
• Максимальная высота пропила (90°/45°) – 78 мм/ 63 мм
• Максимальная ширина распила – 710 мм
• Алюминиевый упор со шкалой
• Форматный стол размером 1320х238 мм
• Расширение стола 680х530 мм
• Каретка из высококачественного алюминиевого профиля
• Ход каретки – 1300 мм

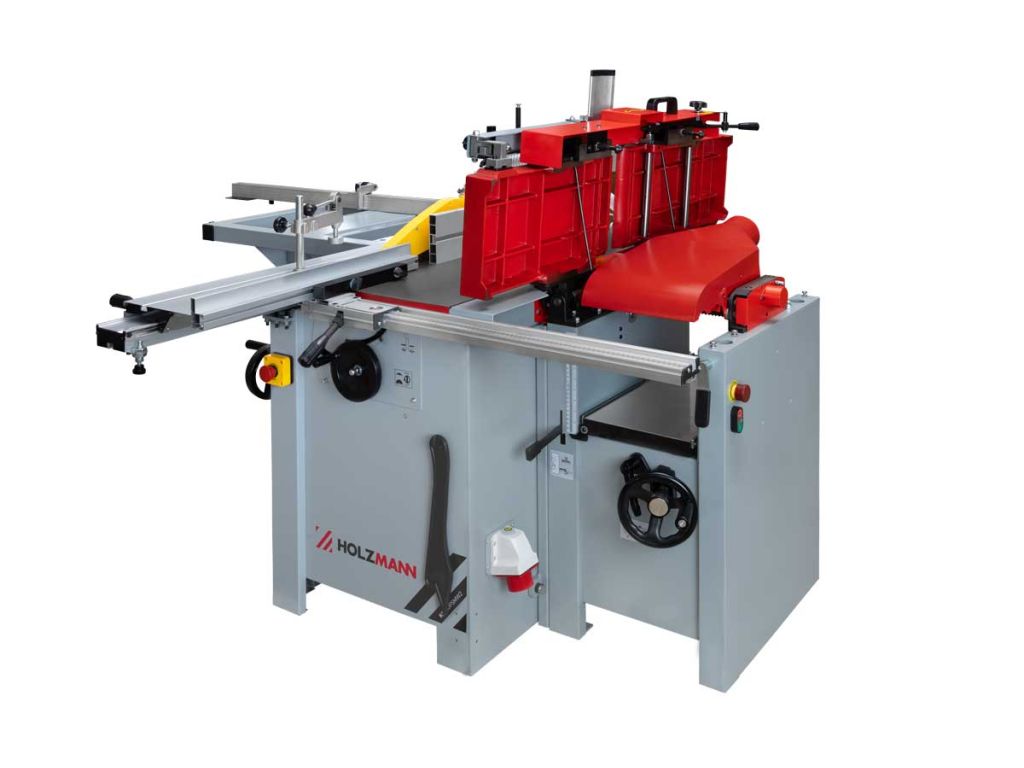

Фуговально-рейсмусовый узел

• Независимый двигатель мощностью 2,2 кВт

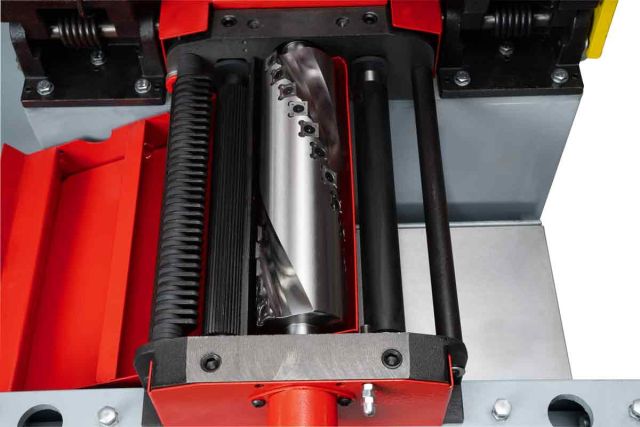

• Спиральный вал Ø 70 мм с 24 твердосплавными пластинами
• Скорость вращения вала – 5500 об/мин
• Максимальная глубина снятия за проход – 3 мм (фуганок и рейсмус)
• Размер фуговальных столов – 1090х260 мм
• Размер рейсмусового стола – 545х258 мм
• Максимальная высота заготовки – 225 мм
• Скорость подачи – 7 м/мин

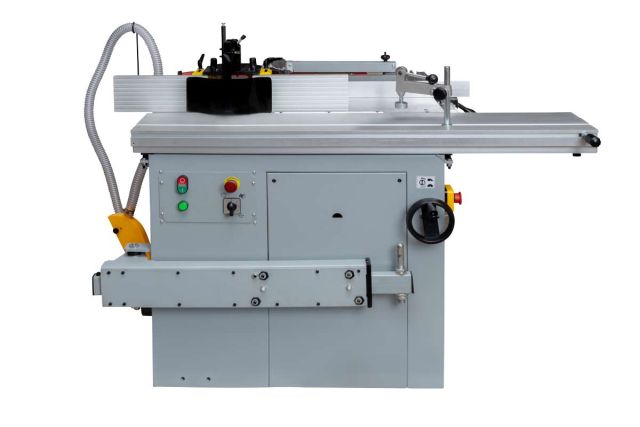

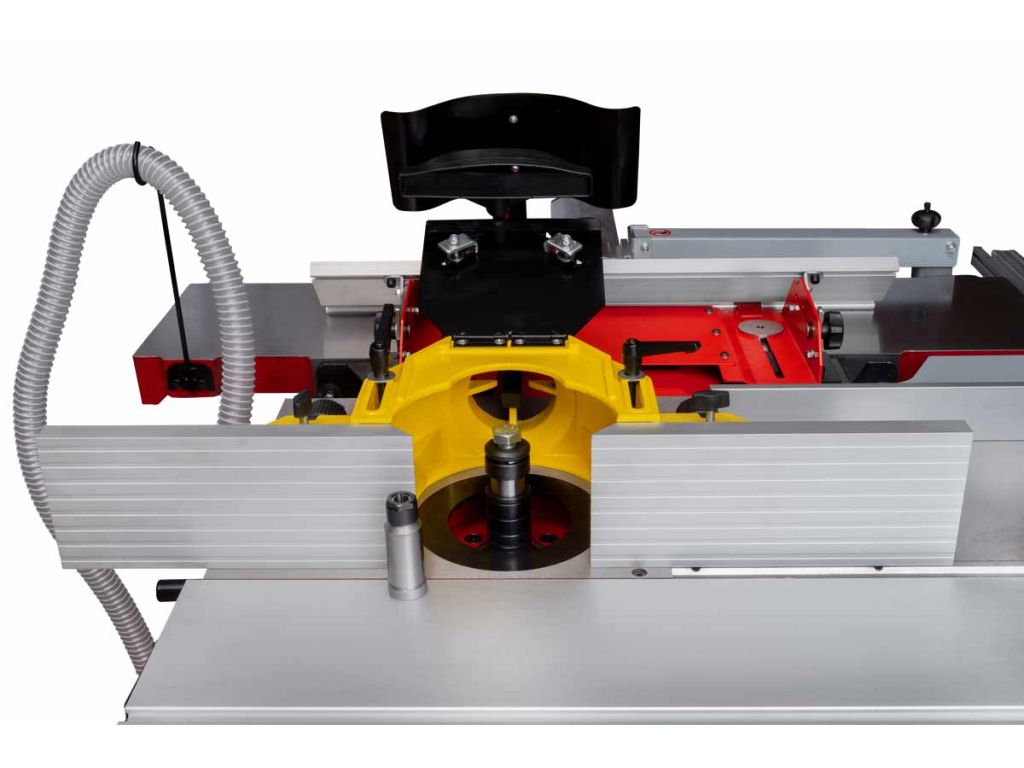

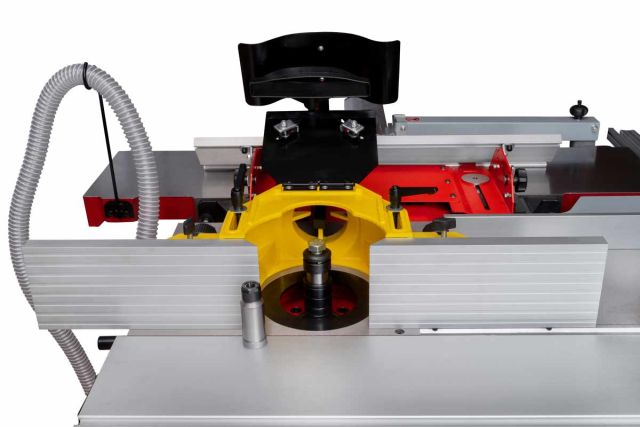

Фрезерный узел

• Независимый двигатель мощностью 1,5 кВт
• Диаметр шпинделя – 30 мм
• Ход шпинделя – 110 мм
• Четыре скорости шпинделя (1400/ 4000/ 6000/ 9000 об/мин)
• Размер стола – 610х360 мм
• Отверстие стола – 160 мм
• Максимальный диаметр инструмента – под столом 160 мм, над столом 180 мм.

Частые вопросы

Для лучшего ознакомления с комбинированными деревообрабатывающими станками просмотрите ответы на частые вопросы.

Почему комбинированные станки имеют столь массивный каркас?

Каркас работает как несущая база для всех узлов. Чем он жестче и тяжелее, тем меньше деформаций под нагрузкой, а следовательно – более стабильная геометрия при выполнении всех функций.

Зачем в комбинированном станке отдельные двигатели для разных узлов?

Отдельные двигатели позволяют каждому модулю работать в своем оптимальном режиме. Это уменьшает потери мощности, повышает точность и снижает износ по сравнению с конструкциями на одном двигателе.

Почему в комбинированных станках направляющие и шарниры интегрируют непосредственно в станину?

Такое решение минимизирует люфты, исключает плавающую геометрию и обеспечивает повторяющуюся точность даже при частых переключениях между операциями.

Как в комбинированном станке осуществляется переключение между узлами?

Комбинированные станки оснащаются центральной панелью управления, на которой расположен селекторный переключатель режима работы. Селектор подает питание только на узел, который вы планируете использовать.

Почему база комбинированного станка должна быть общей для всех узлов?

Общая база гарантирует, что все узлы работают в одной геометрической системе координат. Это обеспечивает сохранение параллельности при переключении функций.
