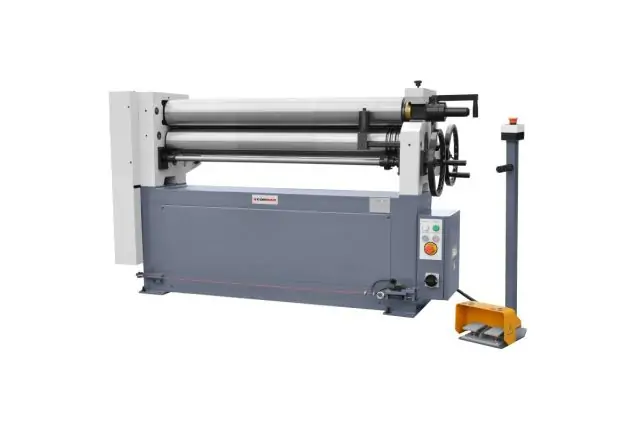

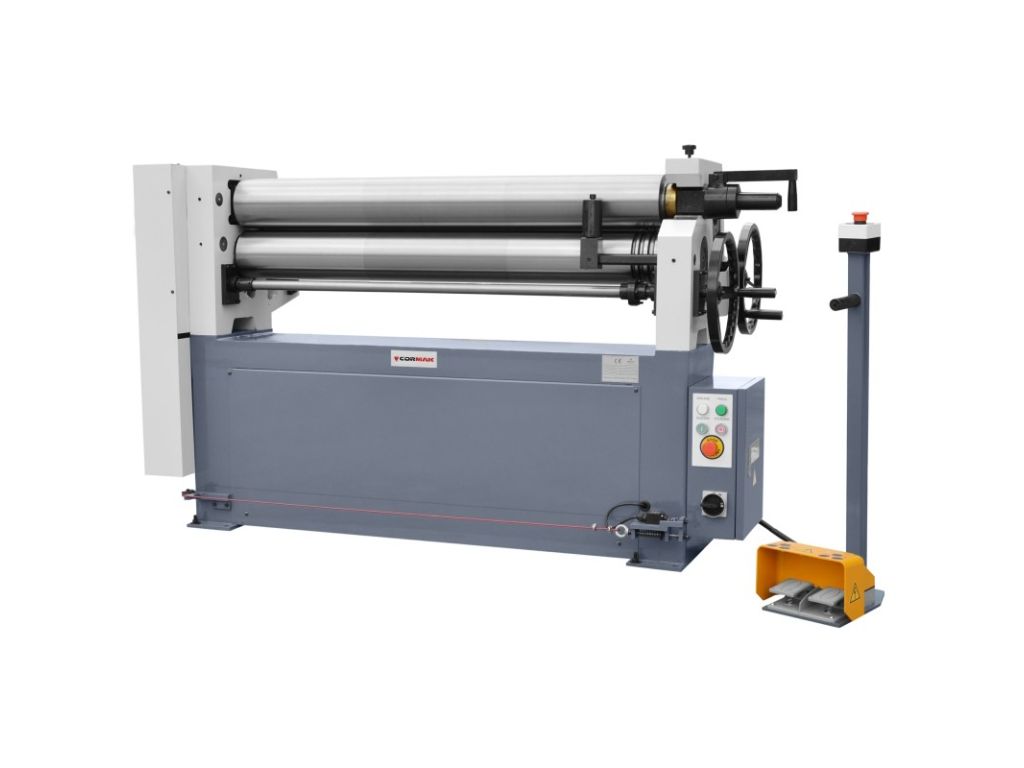

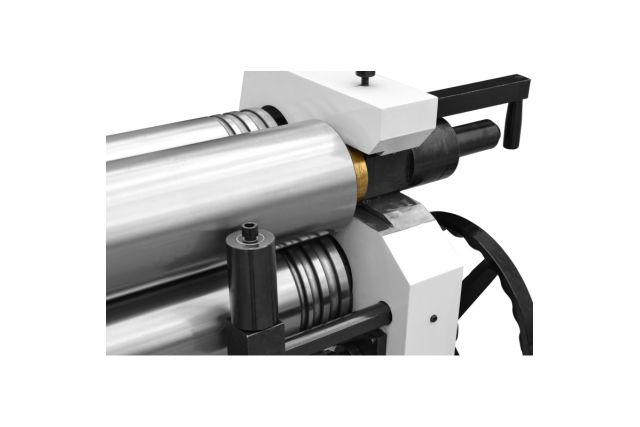

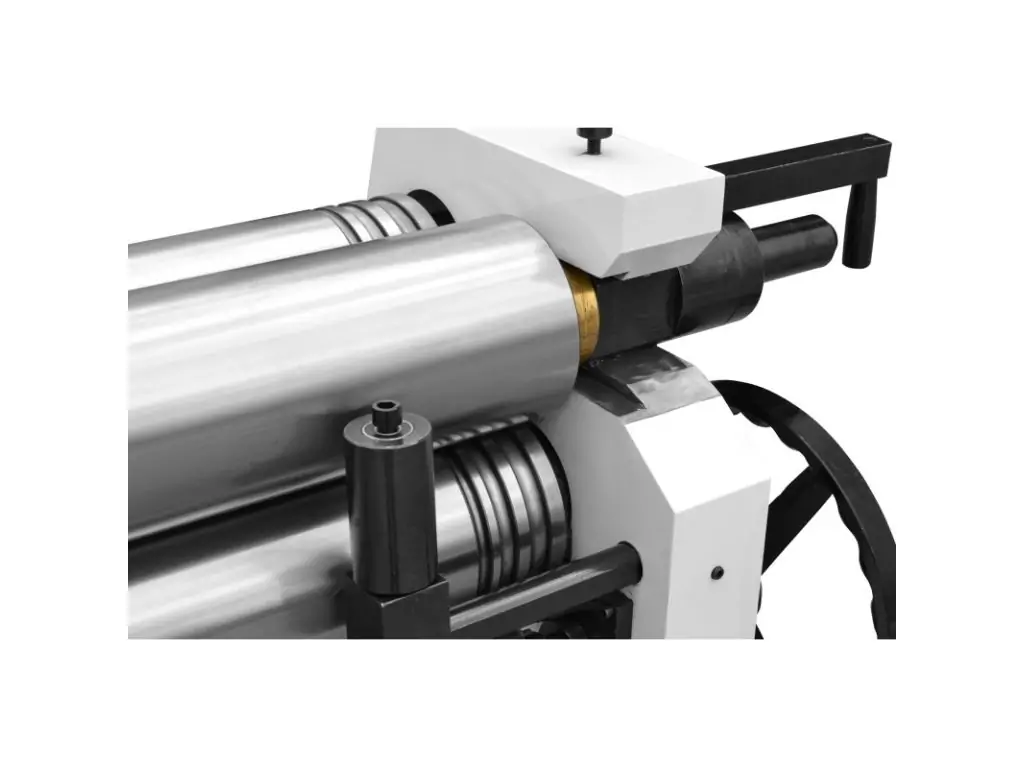

Вальцовочный станок CORMAK ESR1300x4.5

Электромеханический вальцовочный станок CORMAK ESR1300x4.5 с мощностью двигателя 2,2 кВт предназначен для гибки листового металла толщиной до 4,5 мм и шириной до 1300 мм для получения цилиндрических и конических деталей разного диаметра. Диаметр валков составляет 120 мм. На поверхности валков есть канавки для гибки прутка.

Вращение от электродвигателя к валкам передается через цепную передачу и систему шестерен. Нижний и боковой валки вручную регулируются по высоте. Верхний ролик откидывается, что упрощает снятие готовых изделий. Откидной ролик оснащен фиксатором, предотвращающим его самопроизвольное открытие во время работы. Выносная педаль с кнопкой аварийной остановки повышает удобство и безопасность эксплуатации. Монолитная сварная рама с чугунными стойками делает этот электрический вальцовочный станок устойчивым к вибрациям и стабильным под нагрузкой.

Особенности вальцовочного станка CORMAK ESR1300x4.5

• Асимметричная система вальцов
• Нижний и верхний валки вращаются через систему шестерен и цепную передачу от электродвигателя
• Вращение верхнего валка осуществляется в две стороны
• Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом

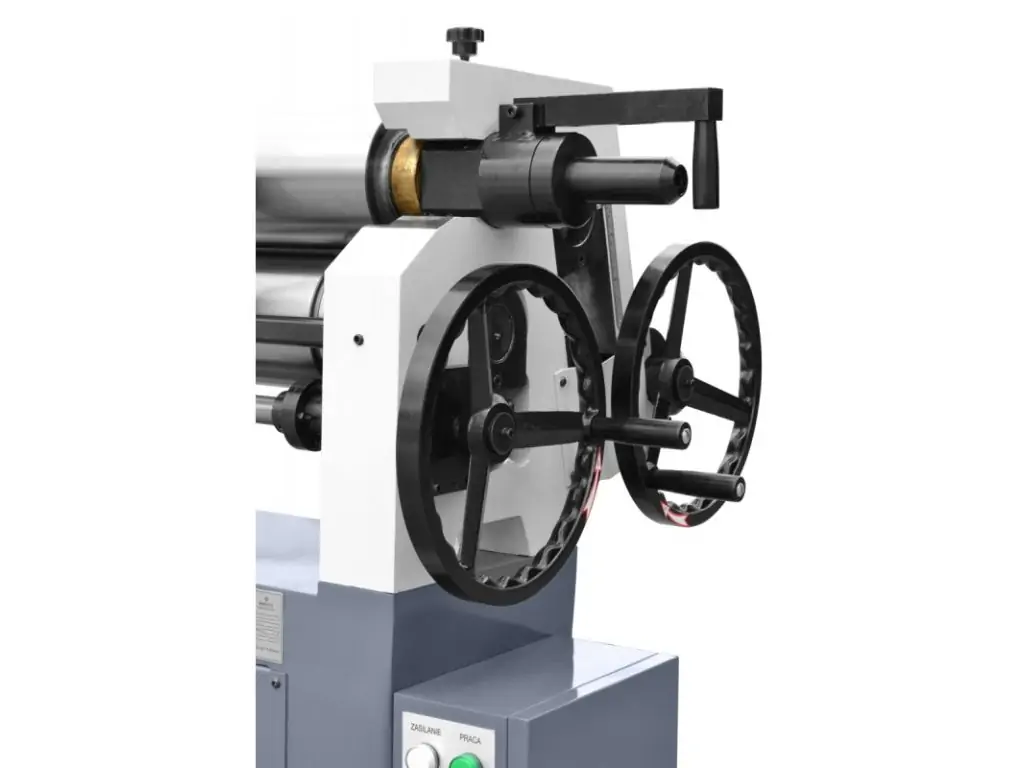

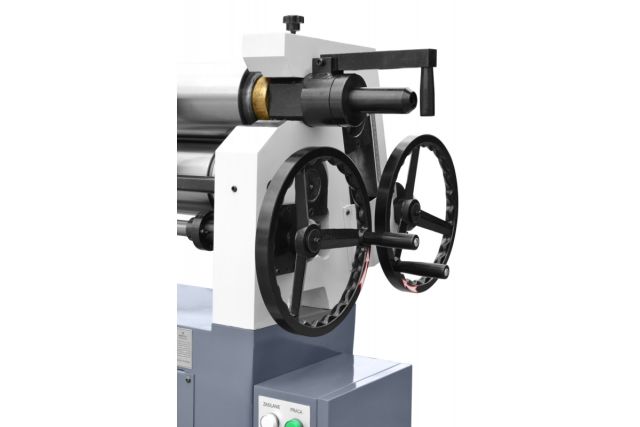

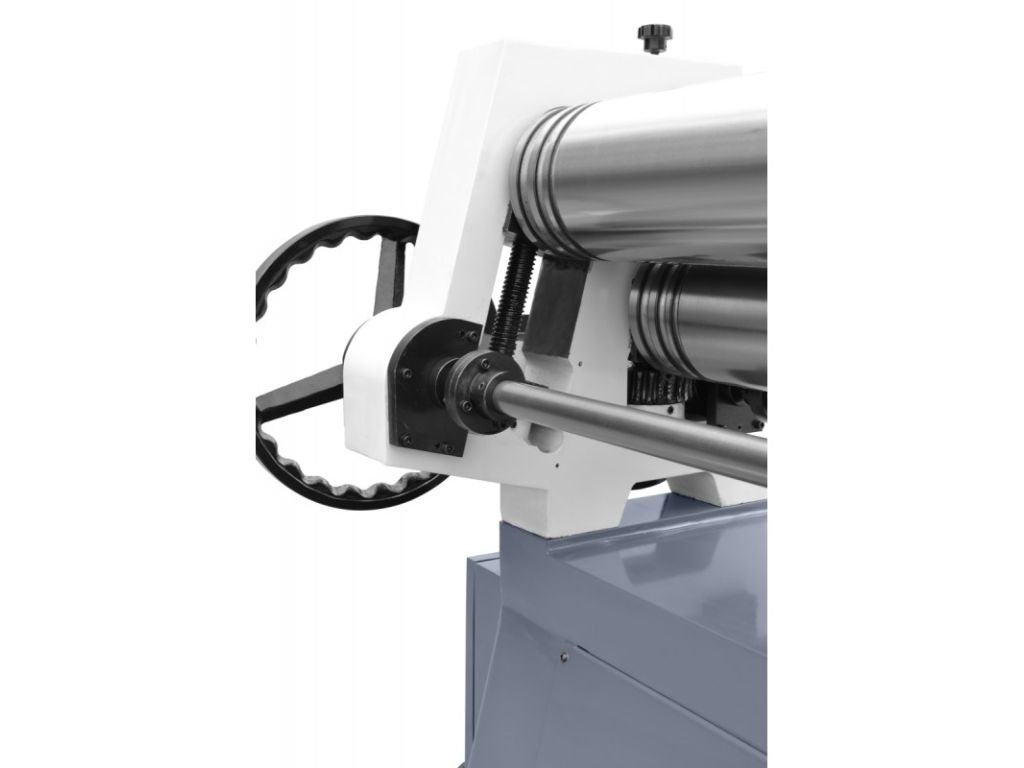

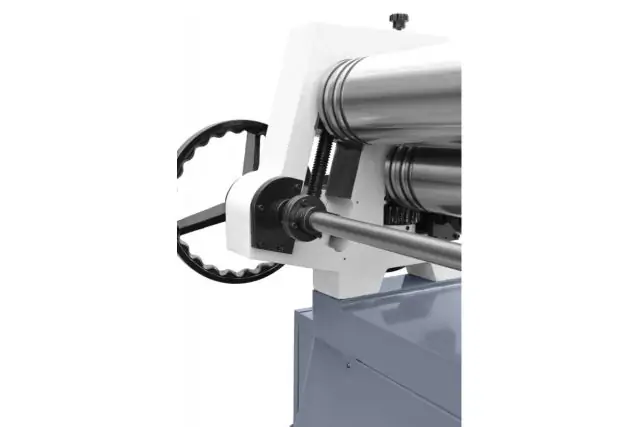

• Нижние и боковые валки с регулировкой высоты (регулируются вручную)

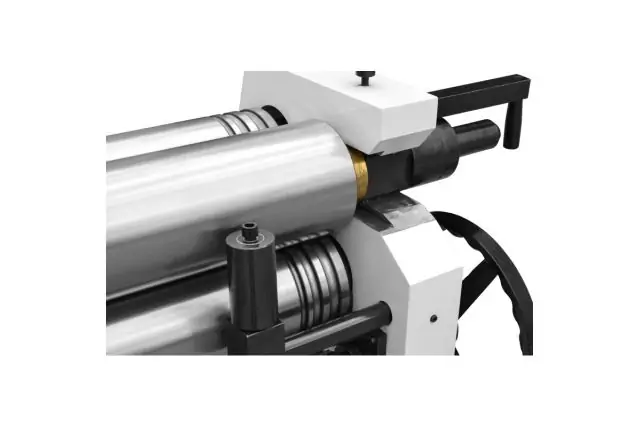

• Канавки для гибки прутка
• Выносная педаль с кнопкой аварийной остановки.

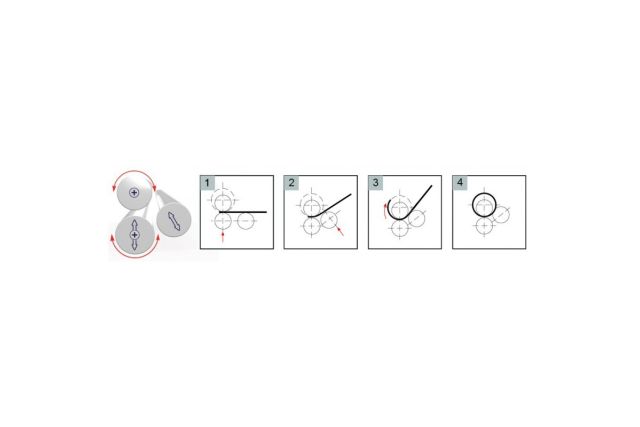

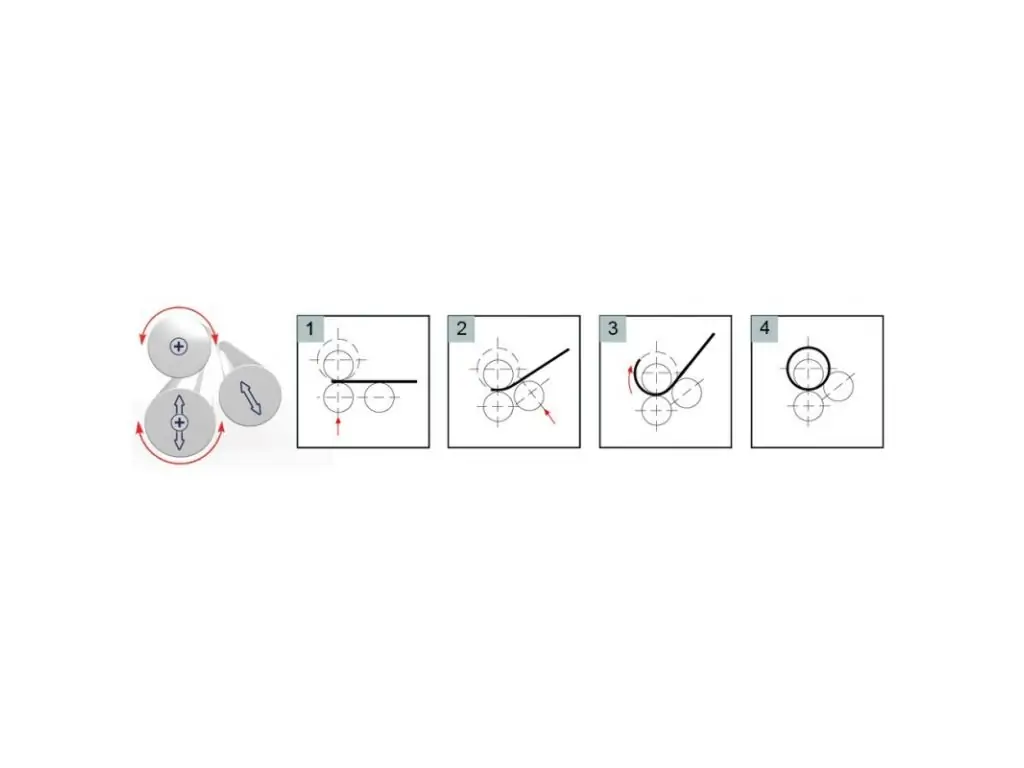

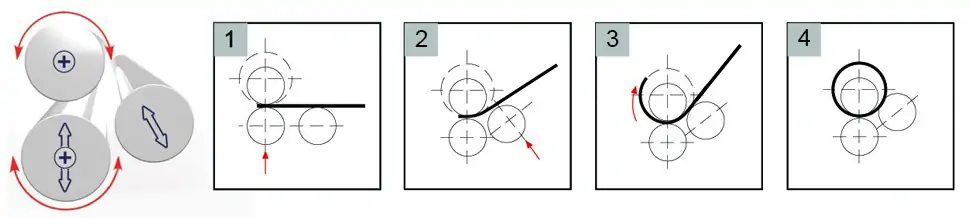

Схема обработки:

Частые вопросы

Для лучшего ознакомления с конструкцией и работой вальцовочных станков просмотрите ответы на частые вопросы.

Какое значение имеет диаметр валков вальцовочного станка?

Чем больше диаметр валков, тем меньше они прогибаются под нагрузкой и тем больше усилия позволяют передавать на лист. Это дает возможность работать с более толстыми листами и обеспечивает равномерный радиус по всей ширине листа.

Какие преимущества электропривода вальцовочного станка?

Электропривод обеспечивает равномерное вращение валков, стабильное качество гибки, меньшую физическую нагрузку на оператора и возможность работать с более толстым металлом.

Почему электрические вальцовочные станки обычно имеют цепной привод?

Потому что цепной привод передает большой крутящий момент без проскальзывания, устойчив к ударным нагрузкам и простой в обслуживании и ремонте.

Почему не все электрические вальцовочные станки могут делать конусы?

Для создания конусов требуется специальная конструкция валков и механизм их неравномерной настройки по ширине. Если этого нет, станок может делать только цилиндры.

Зачем на вальцовочном станке верхний вал вращается в обе стороны?

Вращение верхнего вала в обе стороны позволяет корректировать форму без вытягивания листа, подгибать кромки с обеих сторон и точнее замыкать круг.
