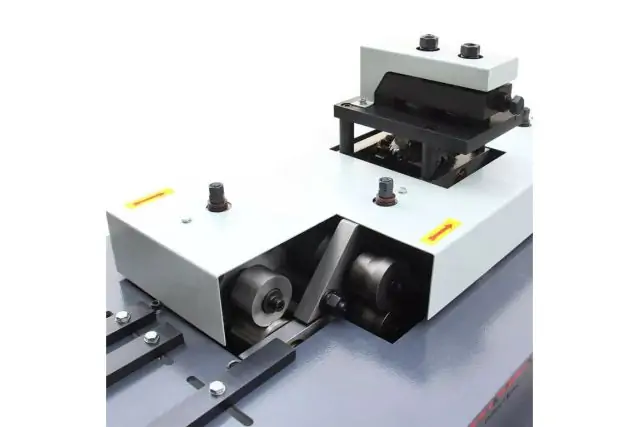

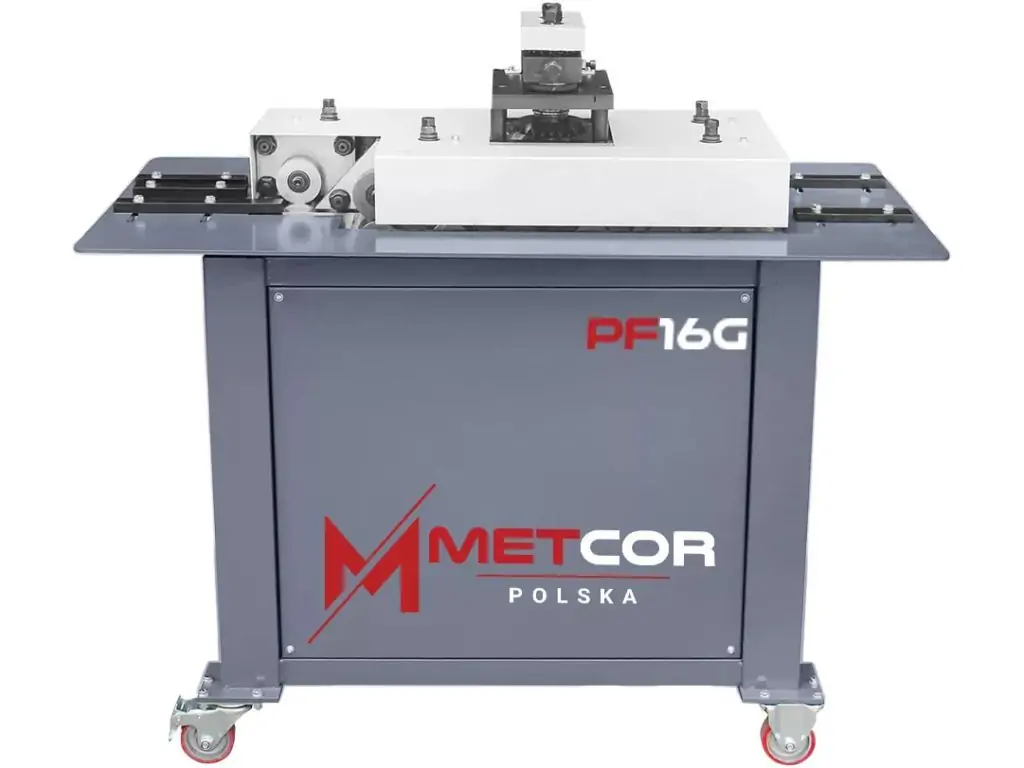

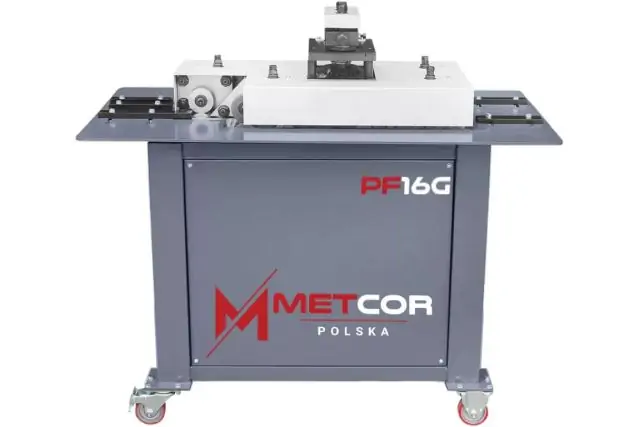

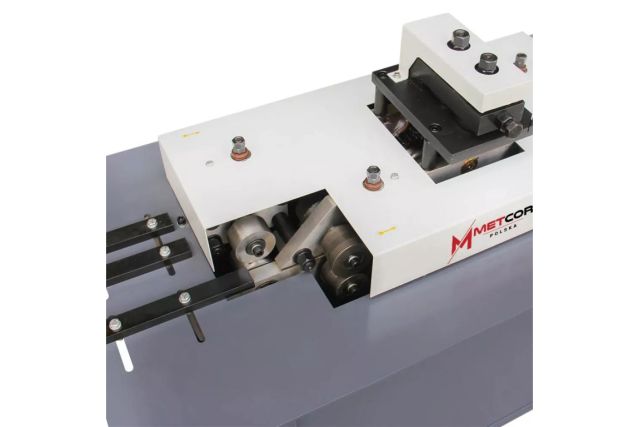

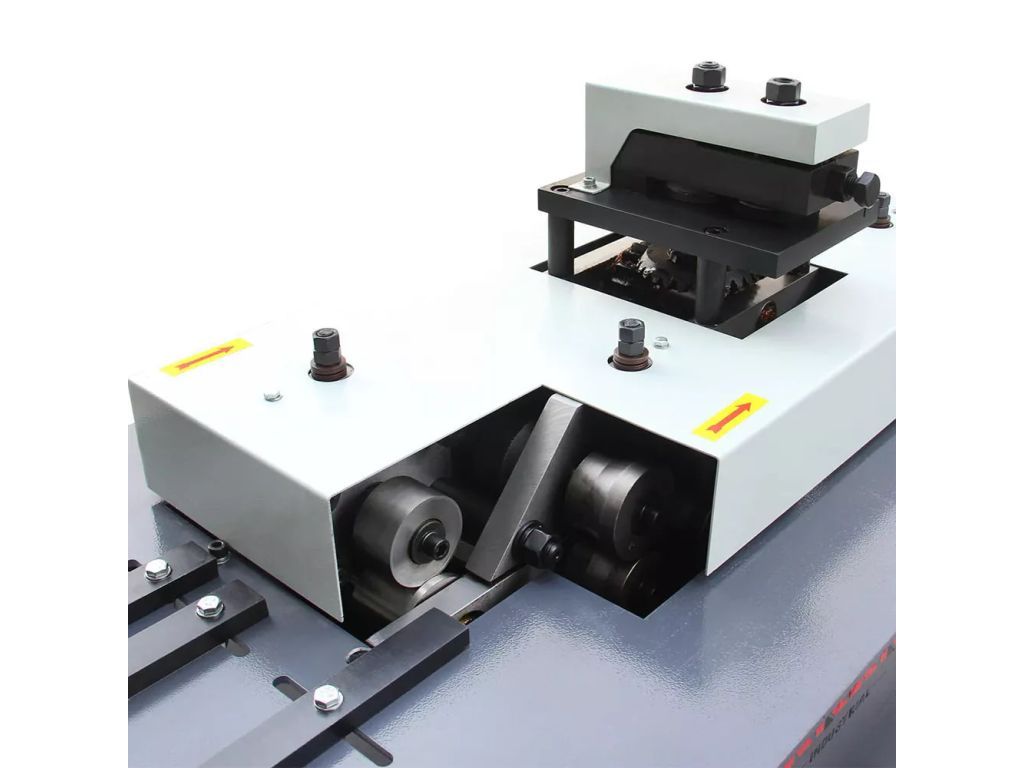

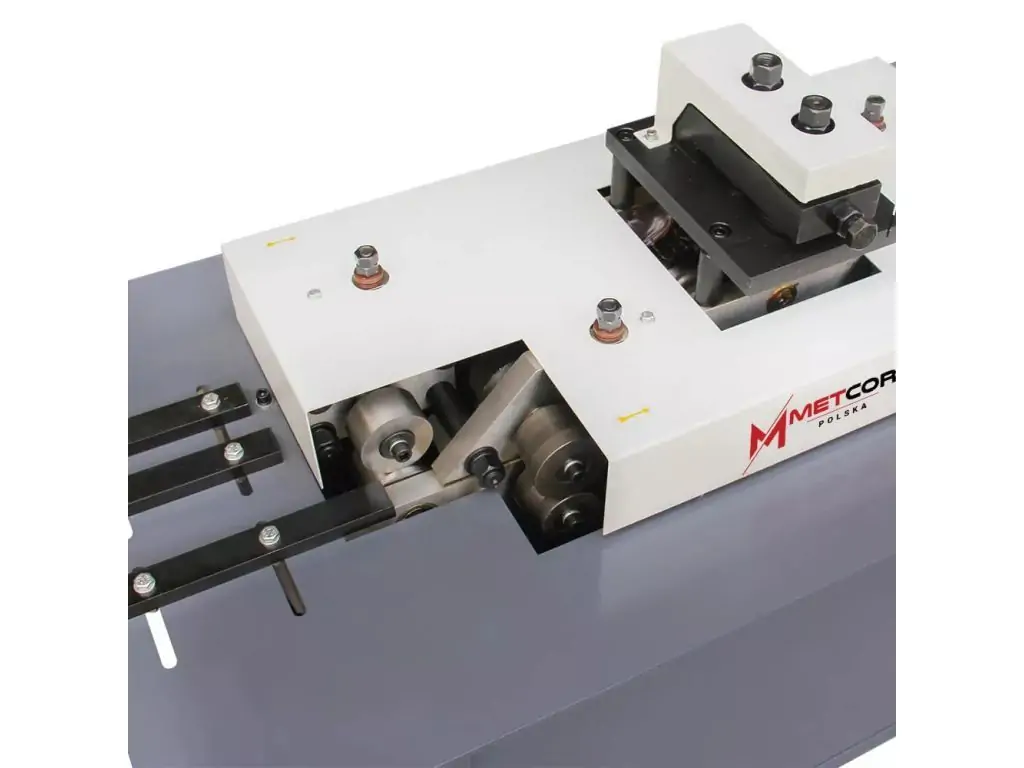

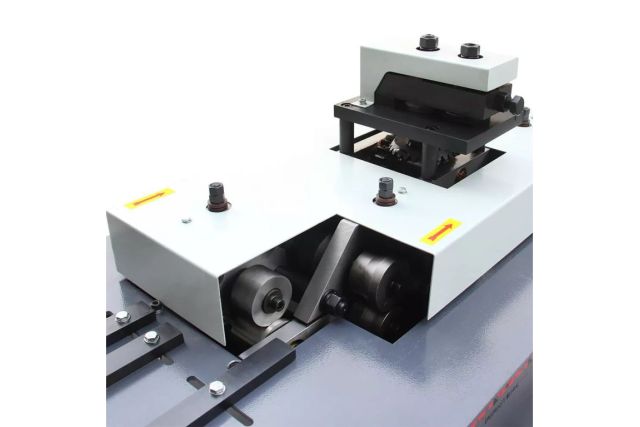

Фальцепрокатный станок METCOR PF16G

Фальцепрокатный станок METCOR PF16G используется для формирования фальцевых соединений на листовом металле под разные виды соединительных замков при производстве воздуховодов, вентиляционных и фасадных элементов как прямоугольного, так и квадратного сечения. Рассчитан на работу с листовой сталью толщиной 0,45–1,5 мм. Многоступенчатая роликовая система обеспечивает плавное и последовательное формирование фальца. Ролики изготовлены из закаленной стали и имеют точную геометрию под конкретные фальцы, что дает износостойкость, стабильный размер и высокую повторяемость соединений.

Электропривод 2,2 кВт обеспечивает легкую формовку металла без чрезмерной нагрузки на оператора, стабильную скорость 7,3 м/мин, высокую производительность и эффективность в серийном производстве. Прямолинейная система подачи листа предотвращает перекос и провисание, обеспечивая равномерную деформацию по всей длине. Благодаря компактной компоновке с вертикальным расположением узлов такой станок для фальца занимает мало места в мастерской, а встроенные колеса позволяют легко перемещать его по рабочей зоне.

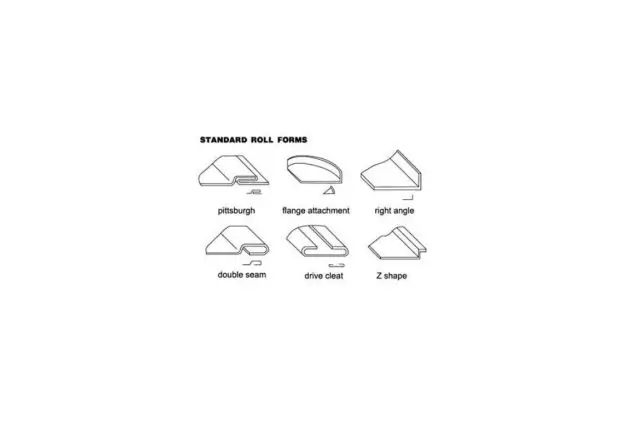

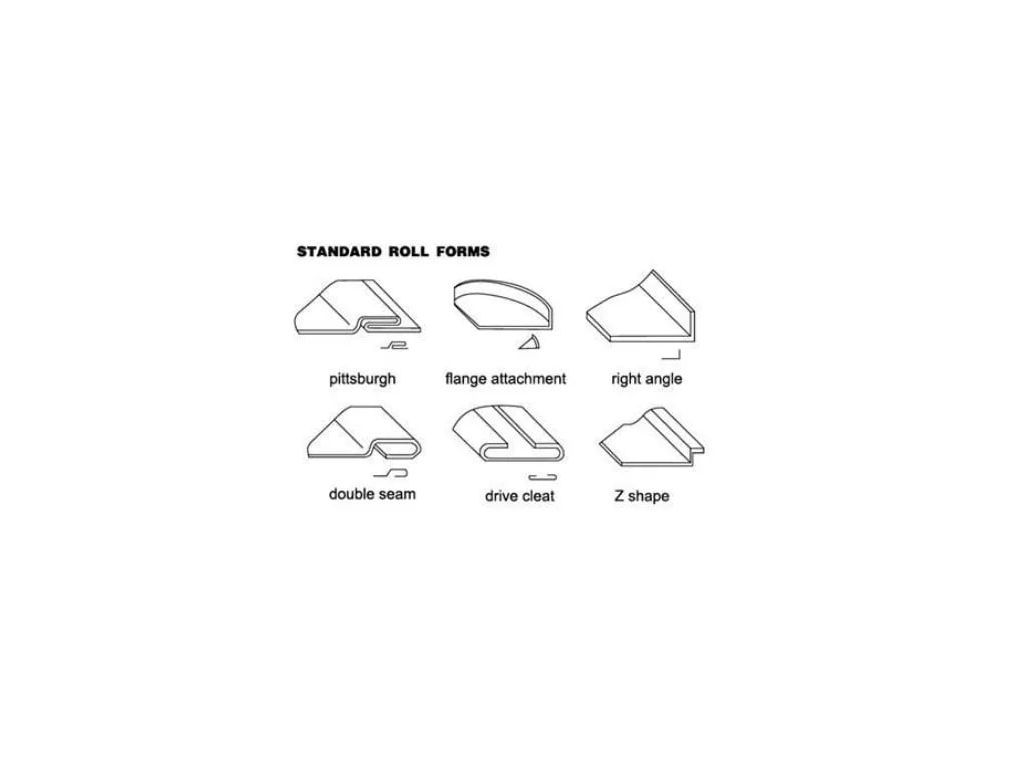

Фальцепрокатный станок METCOR PF16G комплектуется роликами для следующих типов профилей:

• Лежачий фальц (продольный) – используется для водосточных труб
• Питтсбургский фальц (американка) – используется для воздуховодов прямоугольного сечения
• С-рейка (соединительная рейка) - самый простой способ соединения прямоугольных воздуховодов
• Стоячий фальц (прямой угол) – используется как часть питтсбургского фальца
• Двойной стоячий фальц - используется для соединения полос металлической кровли
• Радиусный фальц – отбортовка криволинейных поверхностей.

Особенности фальцепрокатного станка METCOR PF16G

• Для мягкой листовой стали толщиной 0,45-1,5 мм

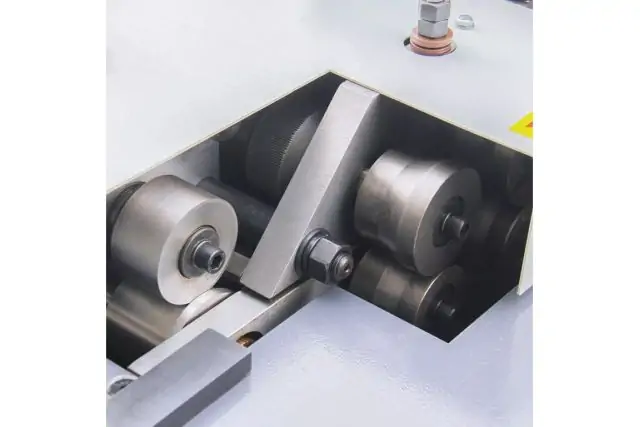

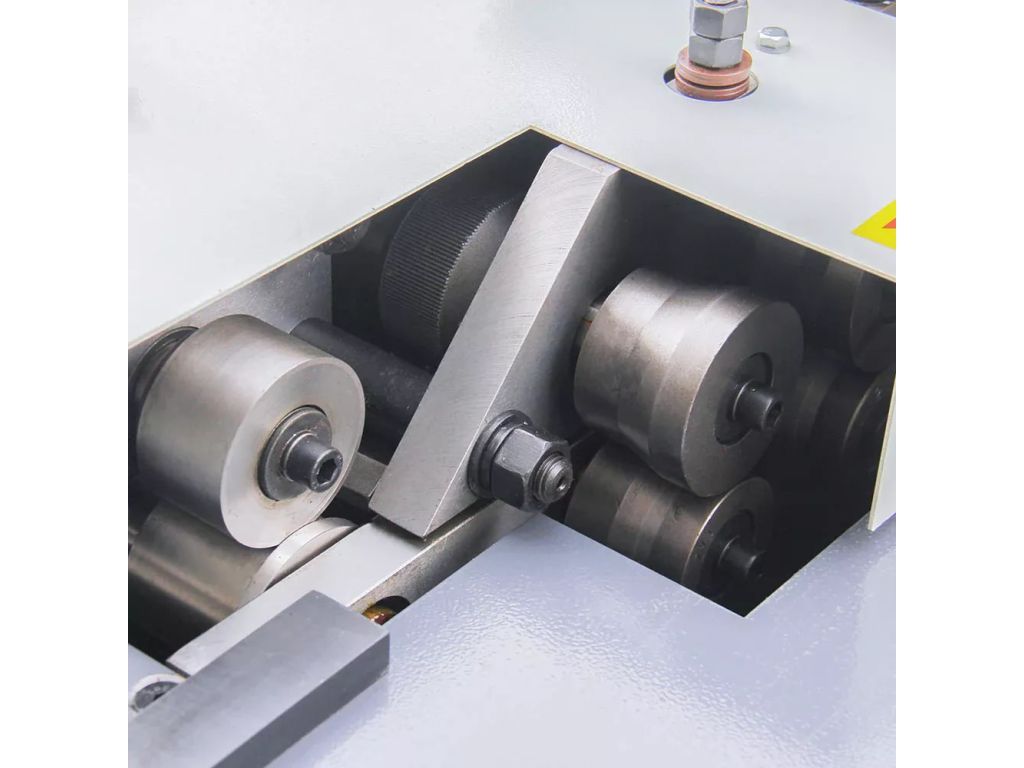

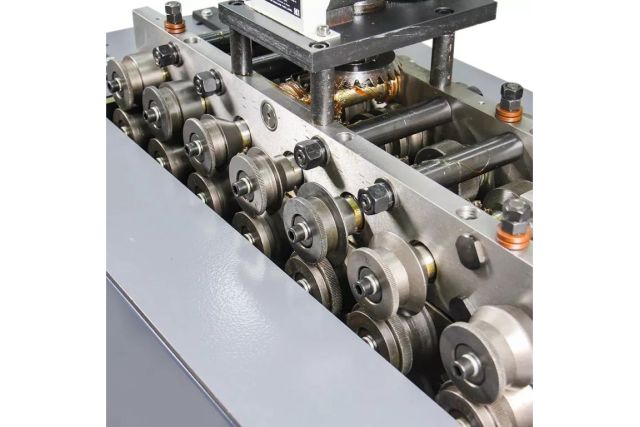

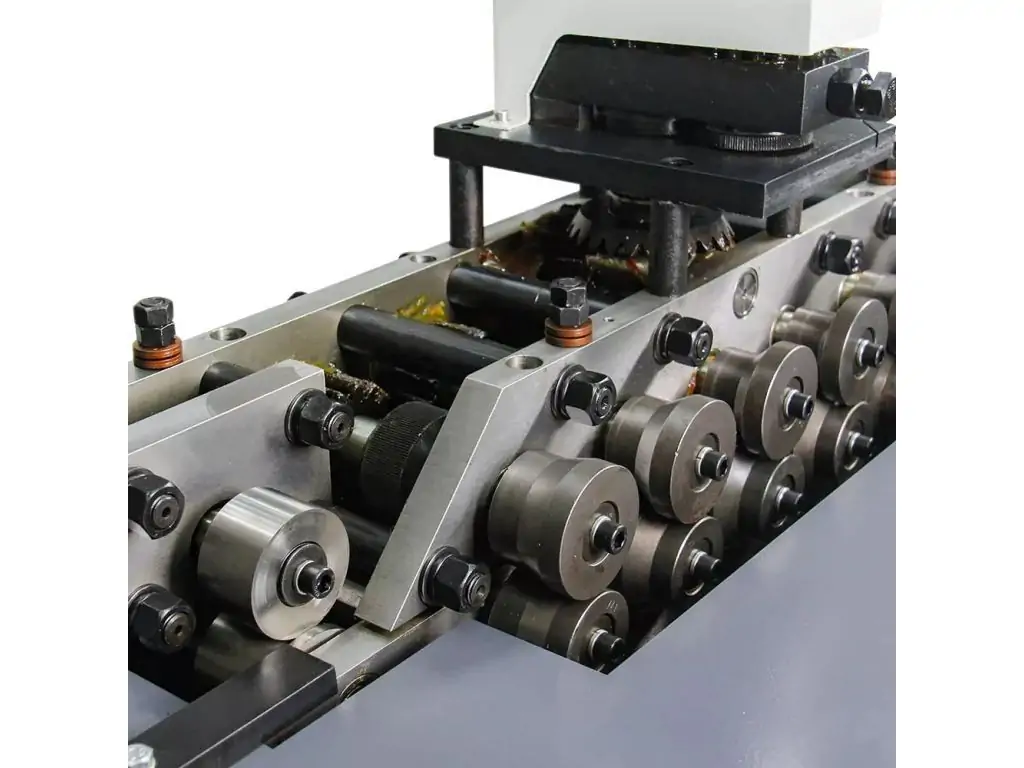

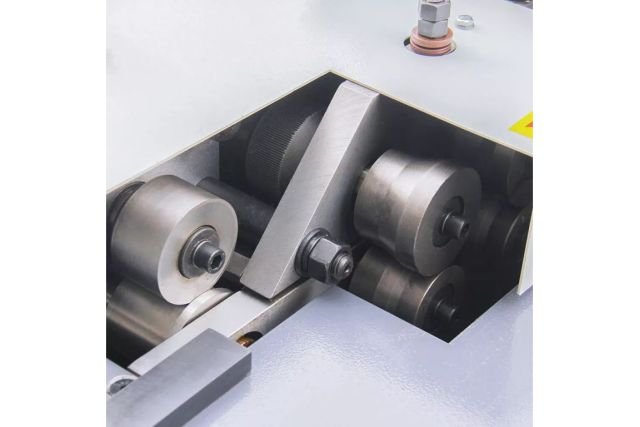

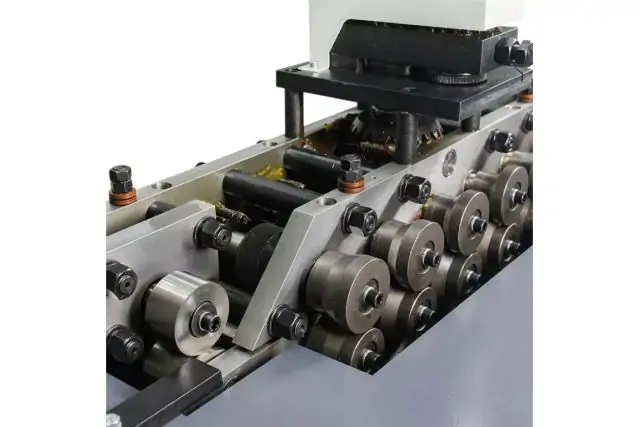

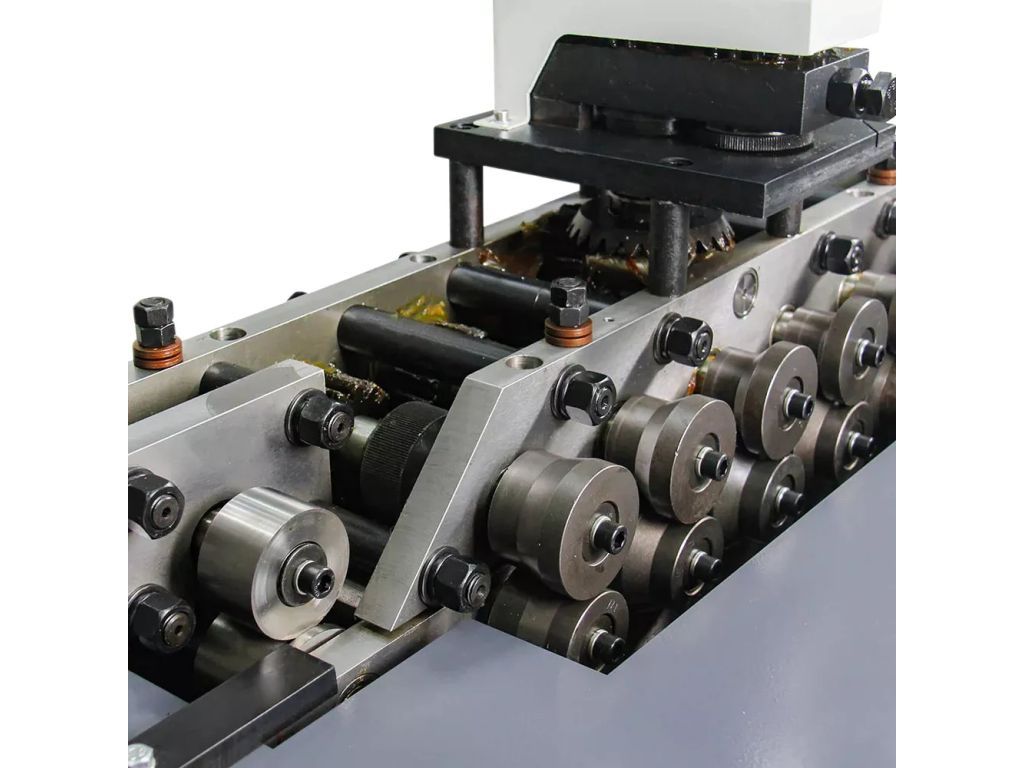

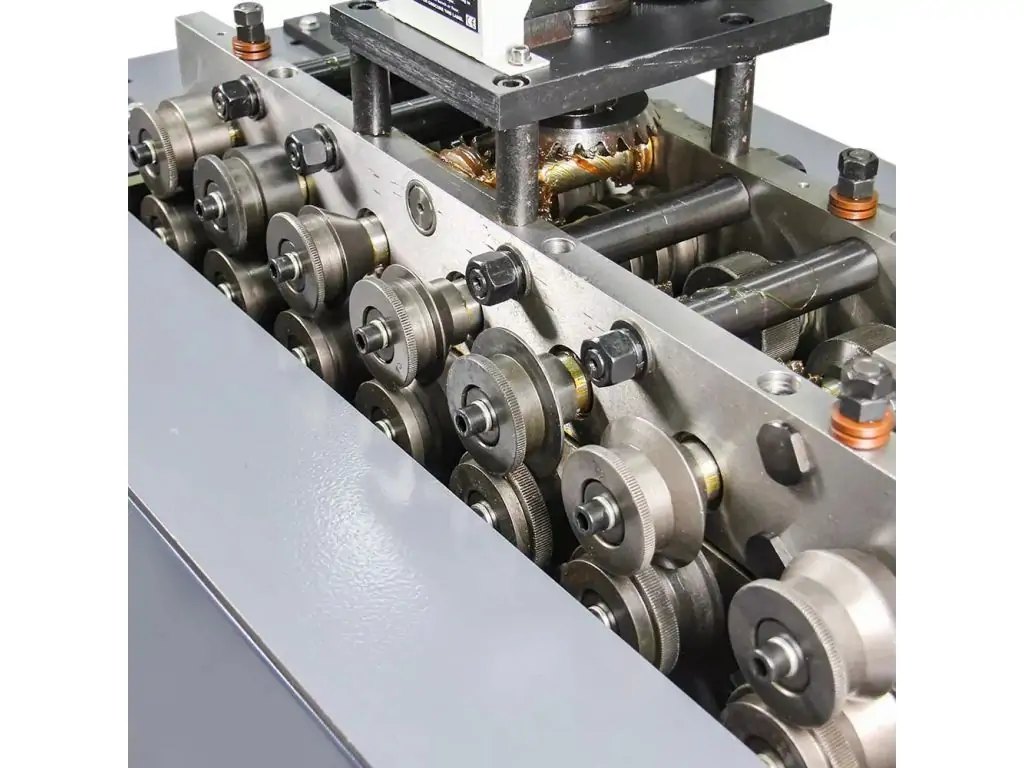

• Многоступенчатая роликовая система формирования с синхронной работой роликов
• Профильные ролики под разные типы фальцев
• Материал роликов – закаленная сталь
• Электродвигатель мощностью 2,2 кВт
• Редуктор с оптимальным передаточным числом
• Прямолинейная подача листа
• Компактная вертикальная компоновка
• Жесткая, массивная станина
• Встроенные поворотные колеса.

Частые вопросы

Для лучшего понимания конструкции и работы фальцепрокатных станков просмотрите ответы на частые вопросы.

Почему фальцепрокатные станки используют многоступенчатую роликовую систему?

Многоступенчатая роликовая система обеспечивает плавную деформацию без повреждения структуры и покрытия металла, формирует каждый элемент в отдельности и корректирует предварительные этапы, что позволяет получить высокую точность фальцев и формировать сложные профили.

Почему для фальцепрокатного станка критически важна прямолинейная подача листа?

При формировании фальцев деформация происходит не по центру, а по краю. Если лист идет даже под небольшим углом, край заходит в ролики неравномерно, и деформация становится асимметричной. В результате точность теряется, и детали не стыкуются. Прямолинейная подача листа обеспечивает правильную геометрию фальца, стабильную работу роликов и повторяемость в серии.

Почему для фальцепрокатного станка важна синхронность вращения роликов?

Если ролики вращаются несогласованно, лист может проскальзывать, что приводит к перекосу и неравномерному формированию профиля. Если все ролики вращаются синхронно, лист движется плавно, без рывков и остановок, что дает точное поэтапное формирование фальца.

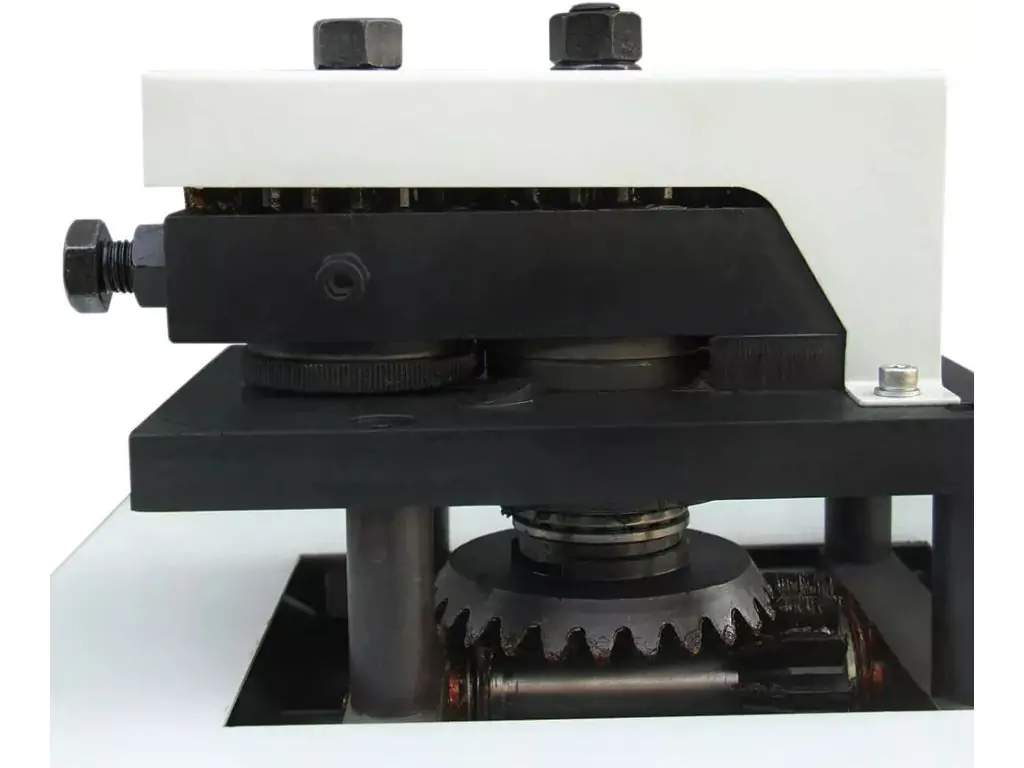

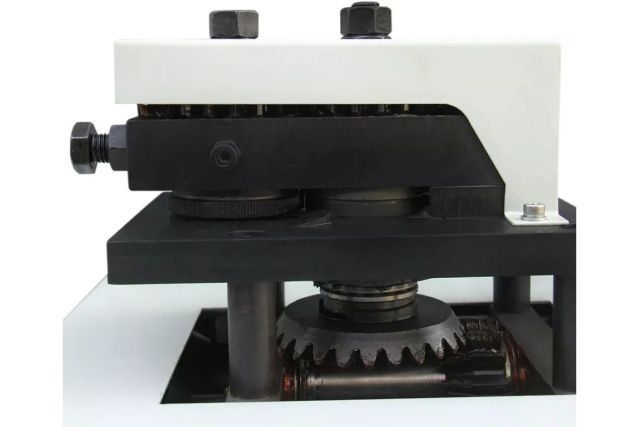

Почему в фальцепрокатном станке используется редуктор, а не прямой привод?

Редуктор снижает обороты и увеличивает крутящий момент. Это позволяет тянуть металл без рывков, формировать более толстый лист и обеспечить стабильную скорость прокатки.

Почему ролики в фальцепрокатных станках изготовляют из закаленной стали?

Ролики фальцепрокатного станка работают под постоянной нагрузкой и контактируют с металлом. Закаленная сталь не стирается и не изменяет геометрию, что обеспечивает стабильный профиль даже спустя годы.
