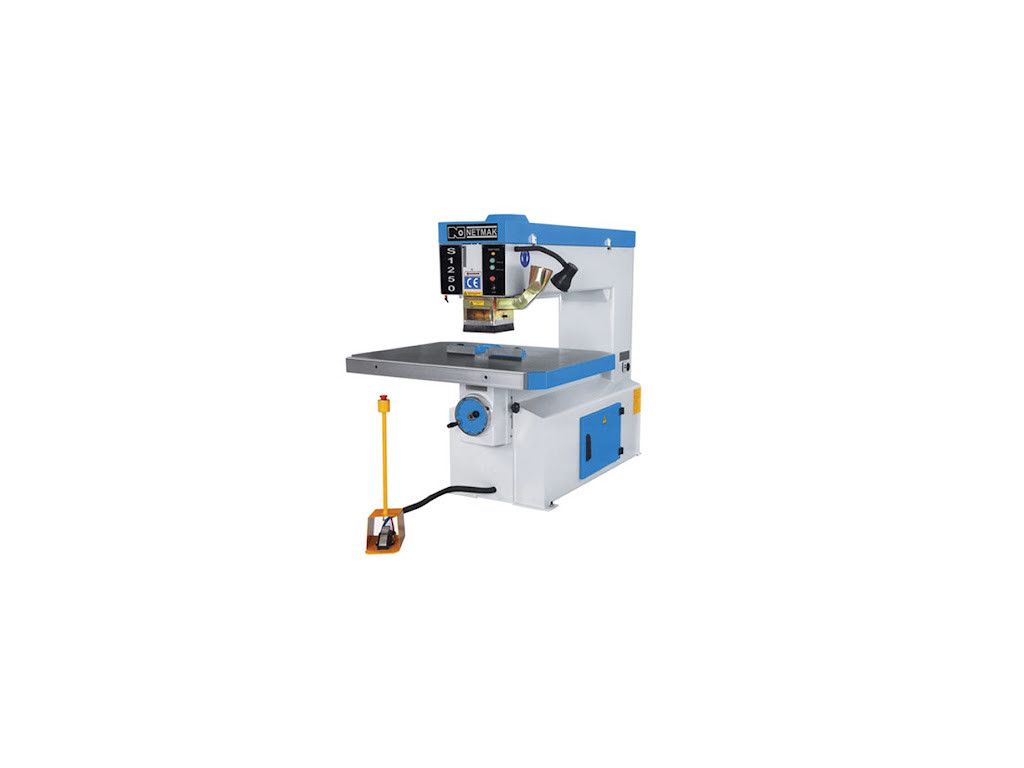

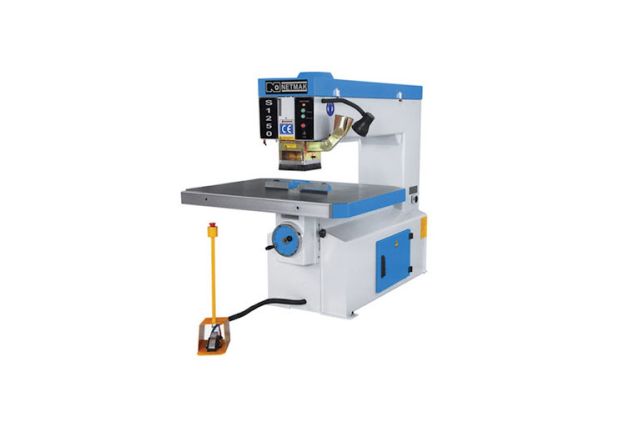

Копировально-фрезерный станок
NETMAK FRS 1250
НАЗНАЧЕНИЕ:
Предназначен для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в столярно-строительном и мебельном производстве.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| РАБОЧИЙ СТОЛ ПРЯМОУГОЛЬНОЙ ФОРМЫ С установленным на нем шаблоном и заготовкой вращается вокруг своей оси. |
| ПНЕВМОПРИЖИМ Расположенный строго над центром круглого рабочего стола фиксирует заготовку прижимая ее сверху к шаблону и столу. |
| РАБОЧИЙ ОРГАН Фреза, имеет ход в радиальном направлении к центру стола и обратно с помощью пневмоцилиндра. На одном валу с фрезой установлен копировальный подшипник, находясь под фрезой данный подшипник обкатывает шаблон, а фреза над ним копирует форму шаблона на заготовке. |
ПРИНЦИП РАБОТЫ:
Шаблон, имеющий форму будущего изделия, укладывается на стол таким образом, чтобы ось его вращения совпадала с осью вращения стола. На шаблон укладывается заготовка, как правило, квадратной, прямоугольной или многоугольной формы и сверху фиксируется пневмоприжимом над центром стола. Начинается обработка: стол с шаблоном и заготовкой вращается, копировальный подшипник, прижимаясь к вращающемуся шаблону, сообщает нужную траекторию движения фрезе - таким образом, происходит обработка тел вращения любой сложности с высокой производительностью.
