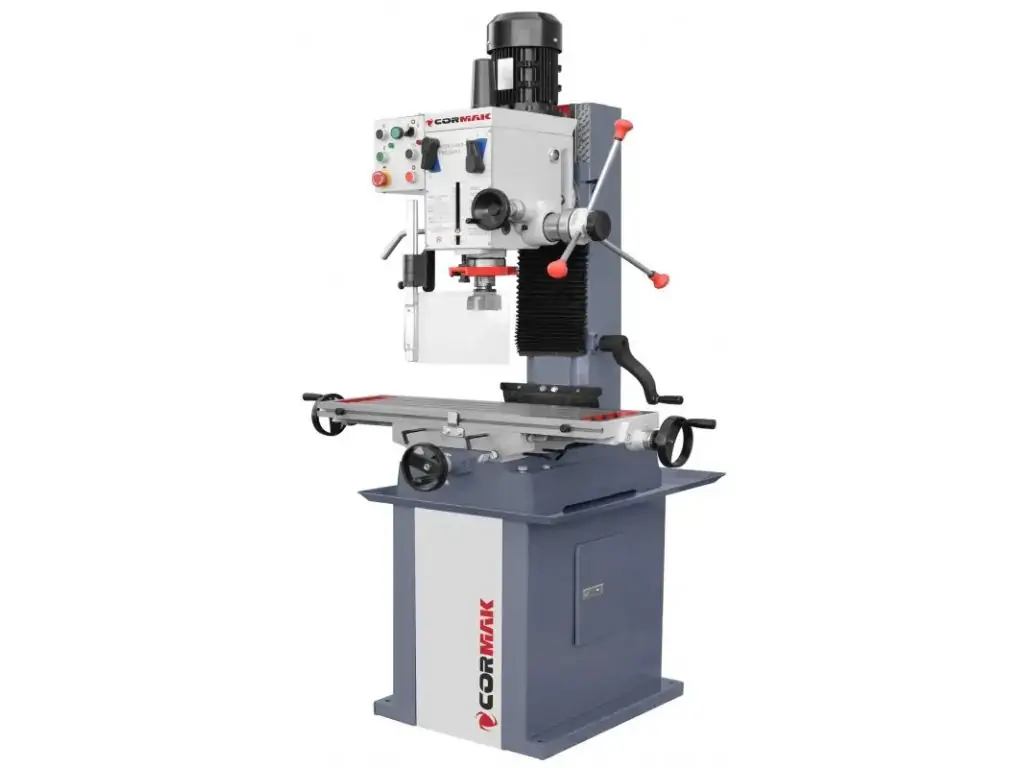

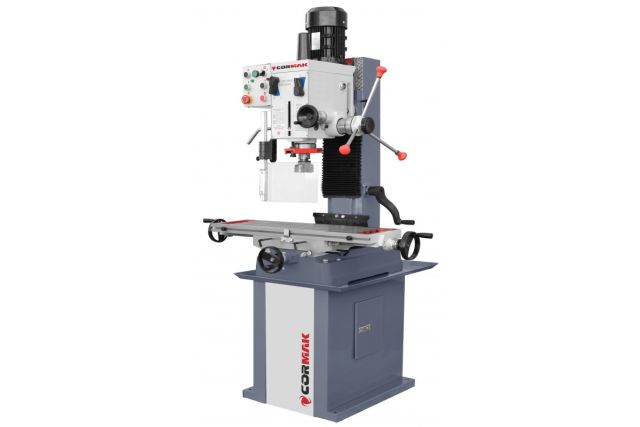

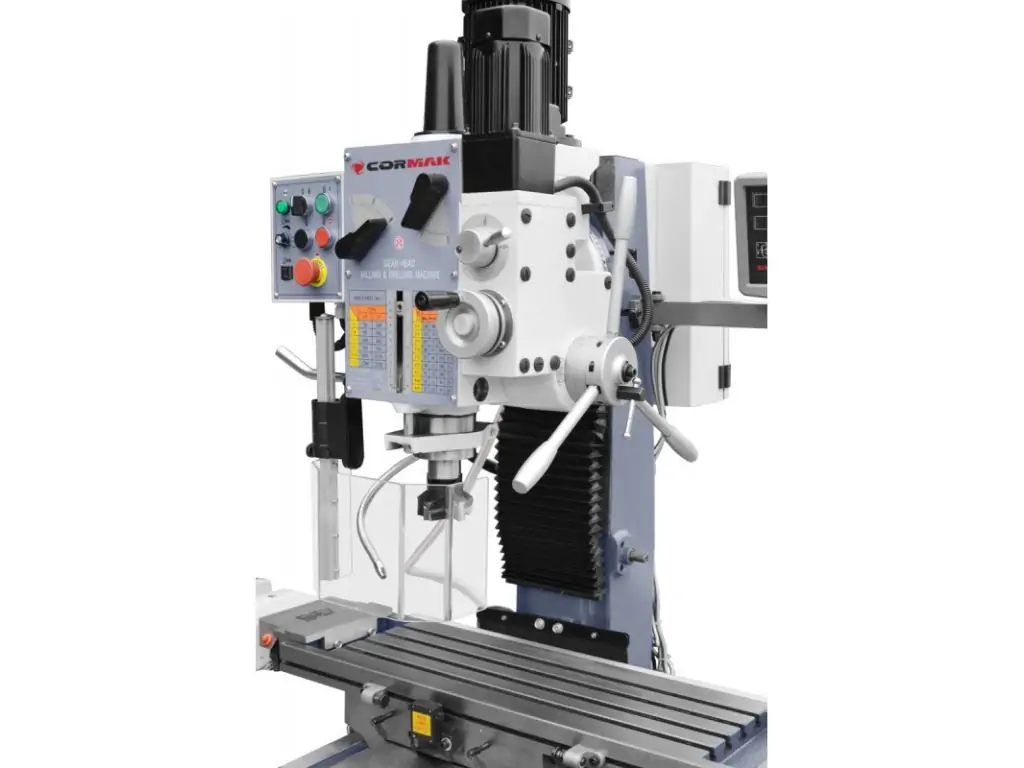

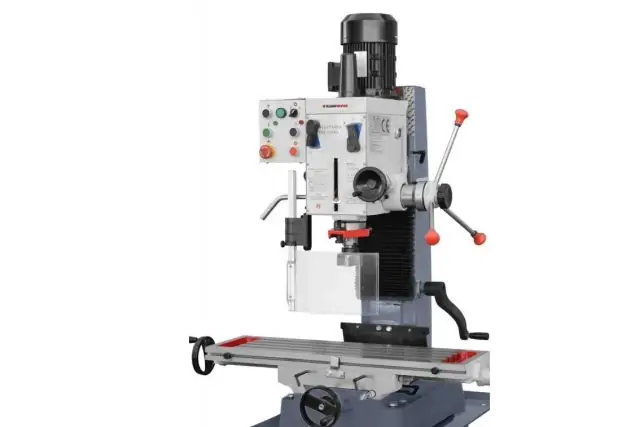

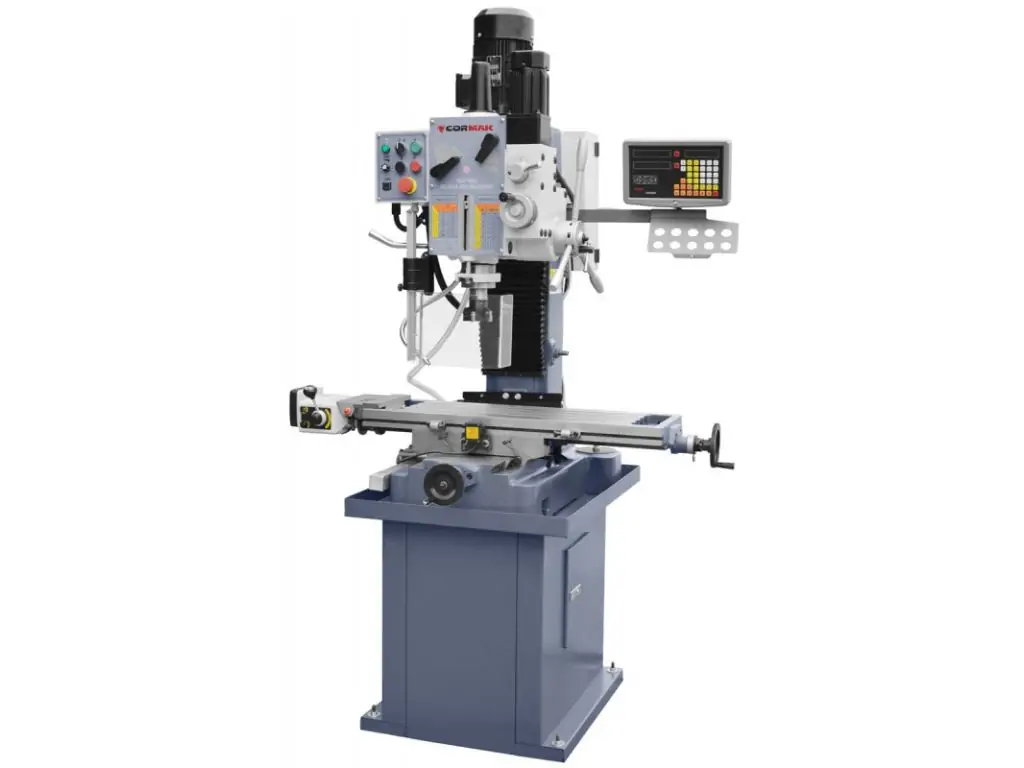

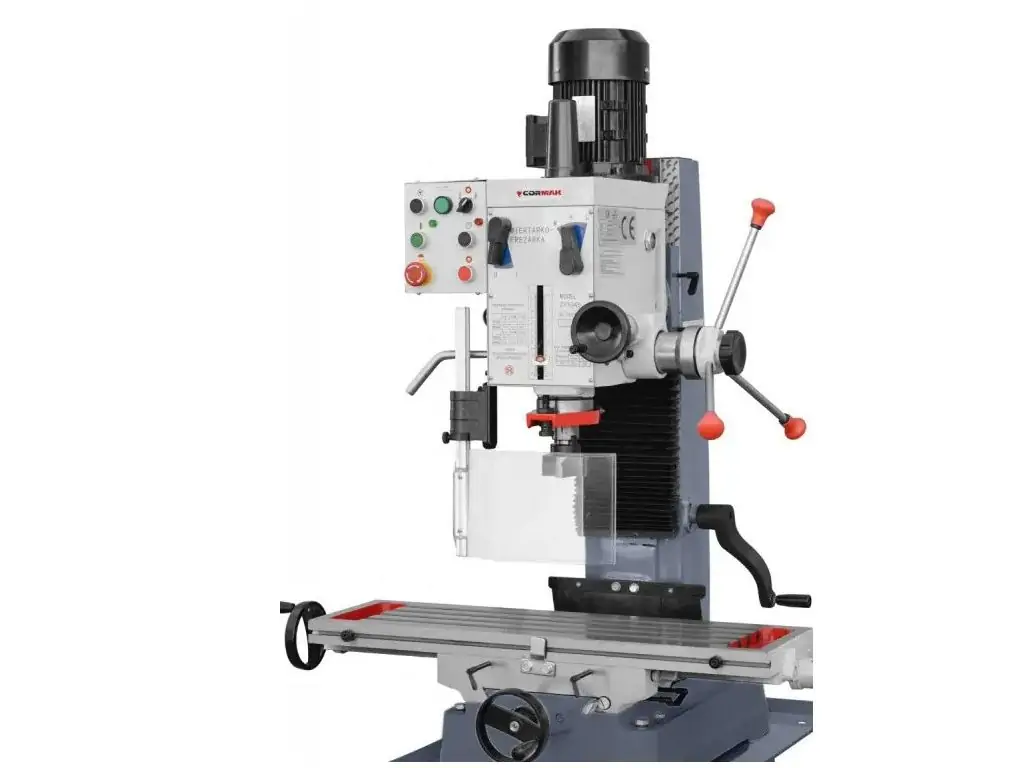

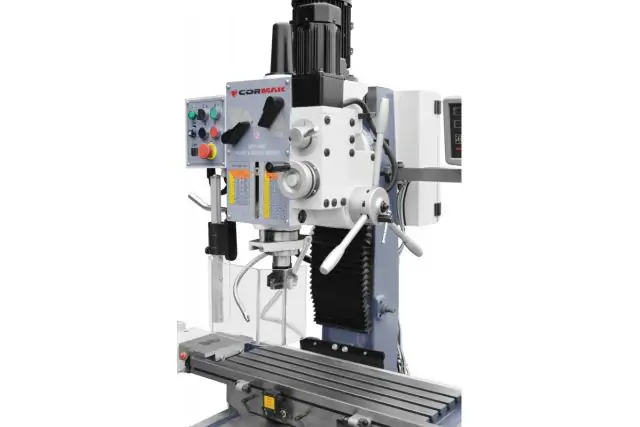

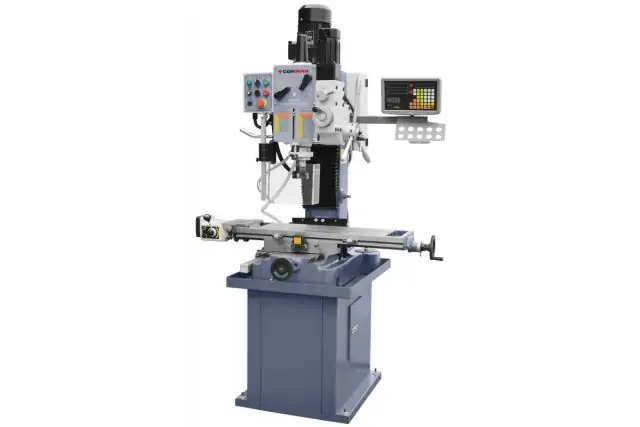

Сверлильно-фрезерный станок Cormak ZX 7045

Сверлильно-фрезерный станок Cormak ZX 7045 предназначен для сверления, рассверливания, развертывания отверстий, а также фрезерования (как конечной, так и торцевой фрезой) и нарезания резьбы в заготовках из разных видов металла. Ход шпинделя – 120 мм, максимальный диаметр сверления составляет 45 мм. Максимальный диаметр торцевой фрезы – 80 мм, концевой фрезы – 28 мм. Позволяет нарезать резьбу до М12.

Конус шпинделя МК4 обеспечивает надежное крепление и точную центровку инструментов. Передача крутящего момента от двигателя к шпинделю осуществляется через редуктор, что позволяет эффективно работать с твердыми металлами и большими диаметрами фрез без потери мощности. 6 скоростей вращения шпинделя (95, 170, 280, 540, 960, 1600 об/мин) позволяют настроить оптимальный режим обработки, а наклон головки на 90° в обе стороны дает возможность обработки под углом. Также этот станок сверлильно-фрезерный оснащен механизмом тонкой подачи шпинделя, что повышает точность обработки.

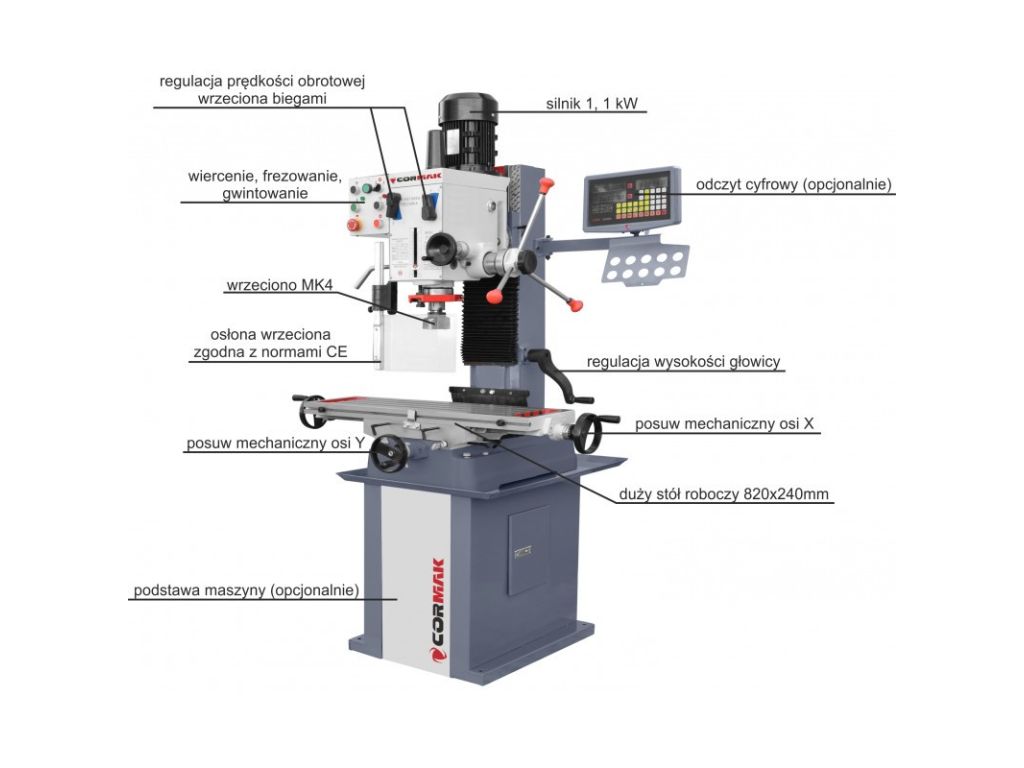

Особенности сверлильно-фрезерного станка Cormak ZX 7045

• Трехфазное питание
• Мощность двигателя – 1,5 кВт
• Ход шпинделя – 120 мм
• Конус шпинделя МК4
• Максимальный диаметр сверления – 45 мм

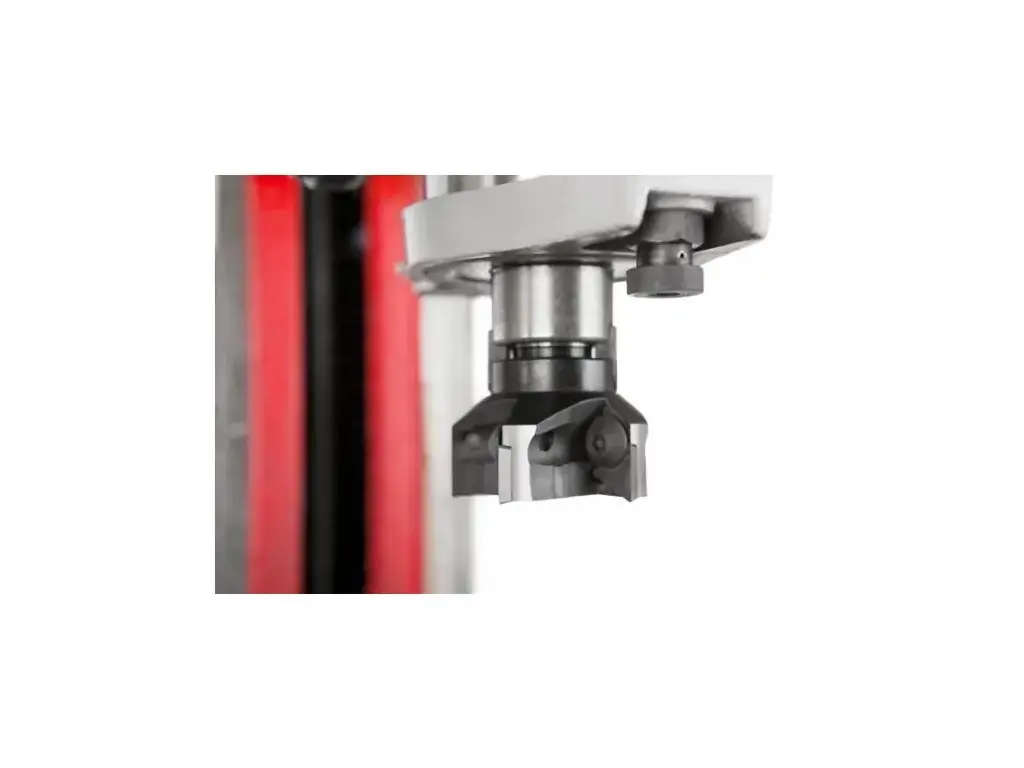

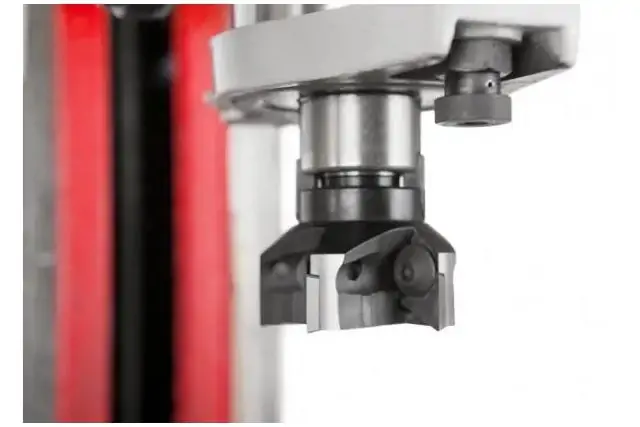

• Максимальный диаметр фрезы – 80 мм торцевая, 28 мм концевая
• Максимальный размер резьбы – М12

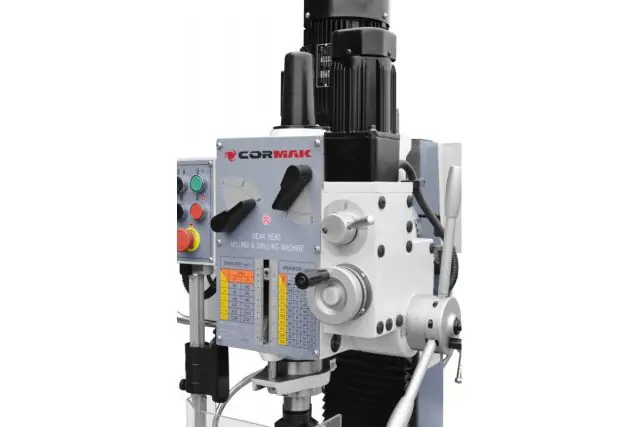

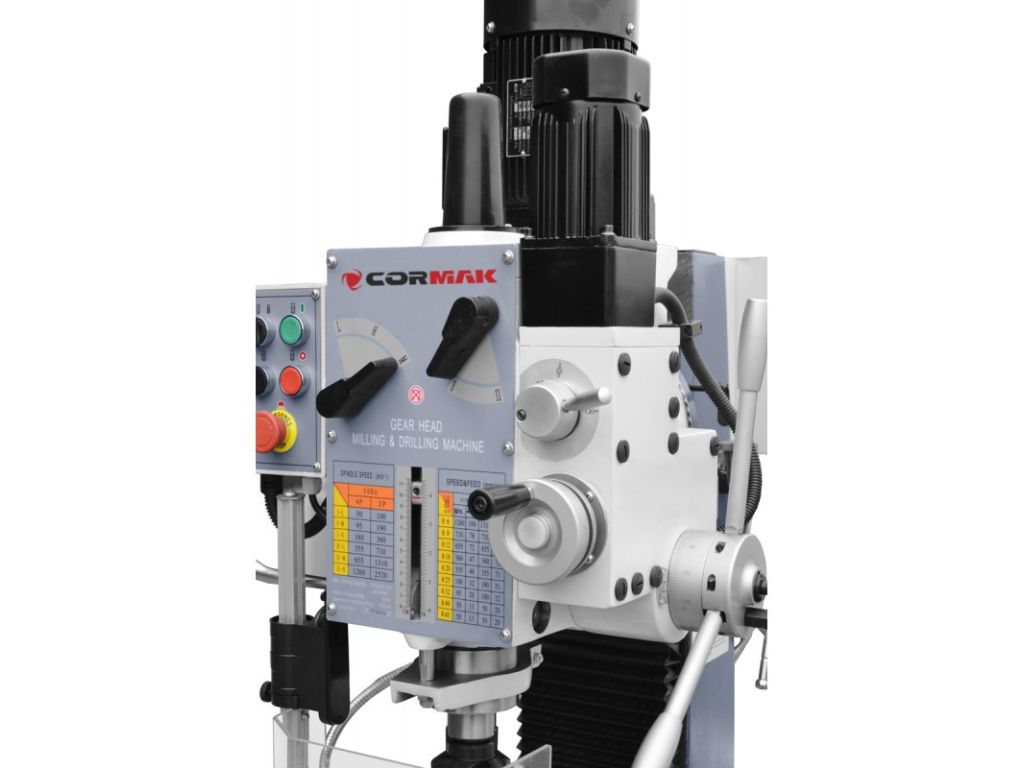

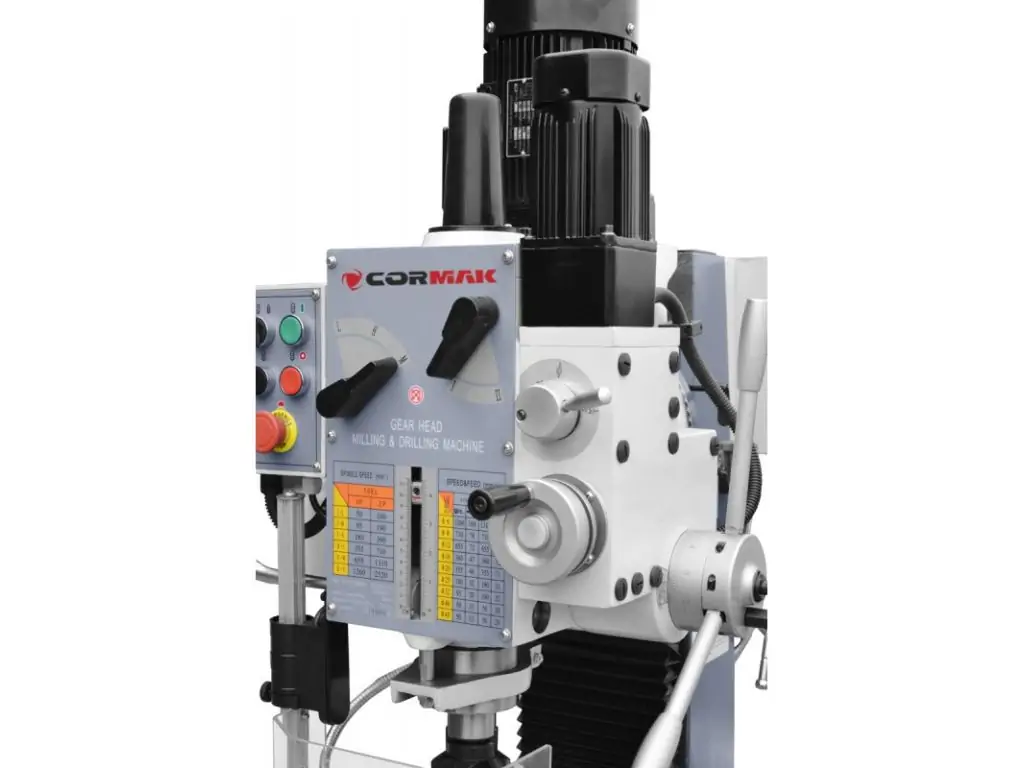

• Коробка передач
• 6 скоростей вращения шпинделя - 95, 170, 280, 540, 960, 1600 об/мин
• Реверс шпинделя
• Наклон головки на 90° в обе стороны
• Микроподача шпинделя с помощью маховика

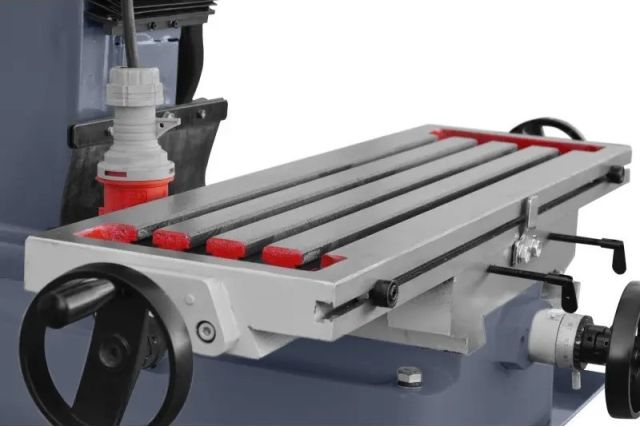

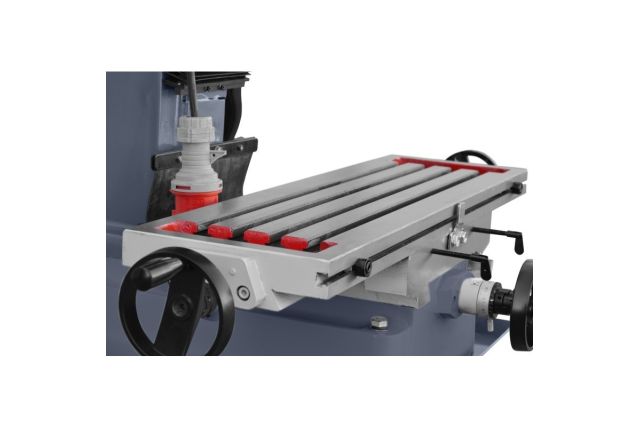

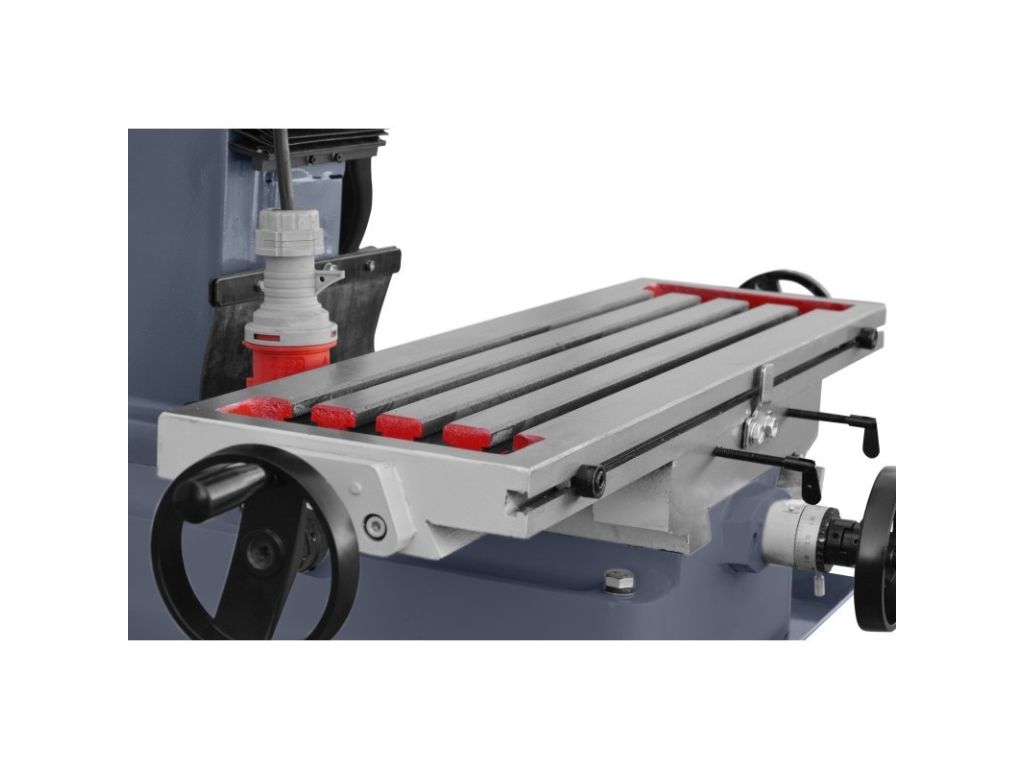

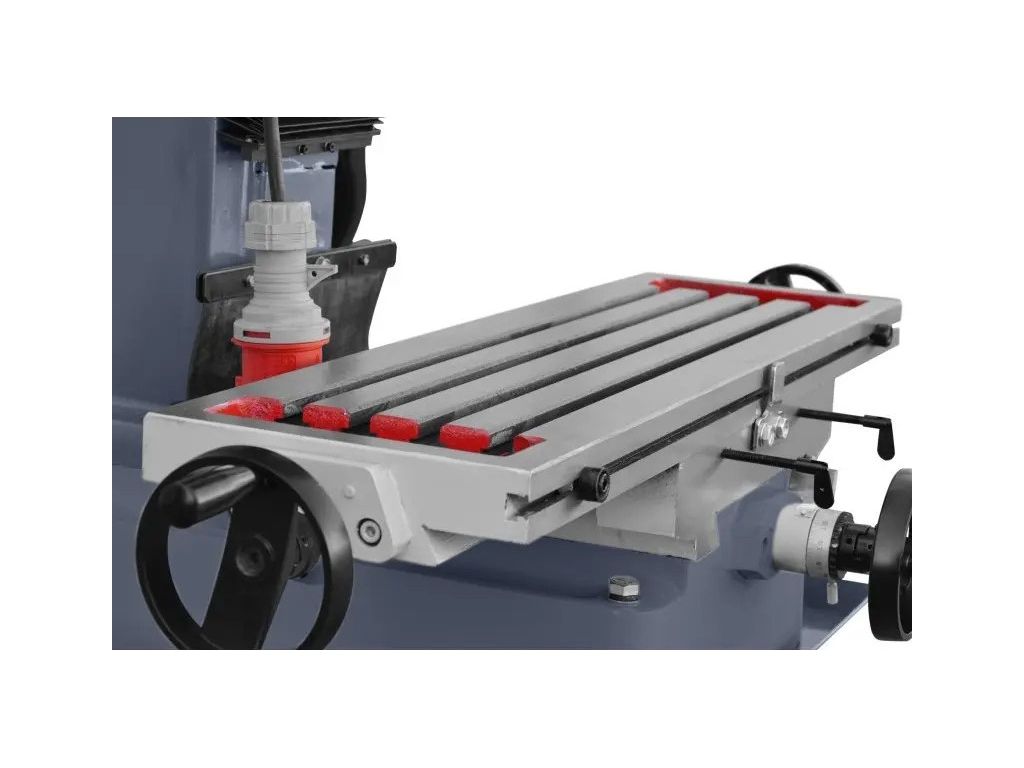

• Размер стола – 820x240 мм
• Ход стола – 550x170 мм
• Т-образные пазы
• Направляющие "ласточкин хвост"
• Жесткая чугунная конструкция
• Вес – 270 кг.

Комплектация сверлильно-фрезерного станка Cormak ZX 7045

В комплект поставки входят:

• Хвостовик патрона MK4/B18
• Сверлильный патрон 3-16 мм/B18
• Редукторная втулка MK4/MK3
• Редукторная втулка MK3/MK2
• Инструменты.

Частые вопросы

Для лучшего ознакомления со сверлильно-фрезерными станками просмотрите ответы на частые вопросы.

Чем фрезерно-сверлильный станок отличается от классического сверлильного?

Фрезерно-сверлильные станки имеют крестовый стол с продольной и поперечной подачей и более мощный и жесткий шпиндель, что позволяет выполнять не только сверление, но и точную обработку плоскостей и пазов.

Для каких видов работ подходит фрезерно-сверлильный станок?

Фрезерно-сверлильный станок позволяет выполнять следующие операции:

• Сверление, растачивание и развертывание отверстий
• Нарезание резьбы
• Фрезерование плоскостей
• Торцовка деталей
• Вырезание пазов и канавок
• Выборка материала и подобные.

Почему профессиональные фрезерно-сверлильные станки обычно оснащаются шестеренной (редукторной) передачей, а не ременной?

Шестеренная передача обеспечивает прямую передачу высокого крутящего момента на шпиндель, особенно на низких оборотах. Это критично для тяжелого фрезерования, сверления больших диаметров и работы с твердыми металлами, где ременная передача может проскальзывать.

По каким параметрам нужно выбирать сверлильно-фрезерный станок?

Важное значение имеют следующие параметры станка:

• Размер рабочего стола
• Ход по осям
• Максимальное расстояние от шпинделя до стола
• Мощность двигателя
• Тип привода шпинделя
• Конус шпинделя
• Максимальный диаметр сверления
• Диапазон скоростей
• Возможность наклона шпиндельной головки
• Реверс шпинделя
• Вес и жесткость конструкции.

Как ход стола по осям влияет на возможности сверлильно-фрезерного станка?

Чем больше ход стола, тем большие детали можно обрабатывать и тем более длинные пазы можно фрезеровать без переустановки заготовки.
