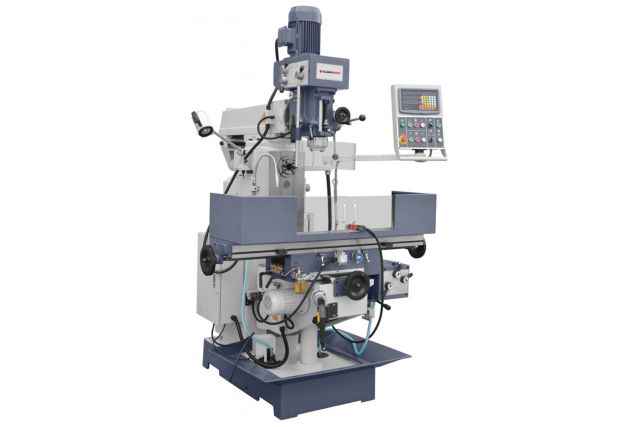

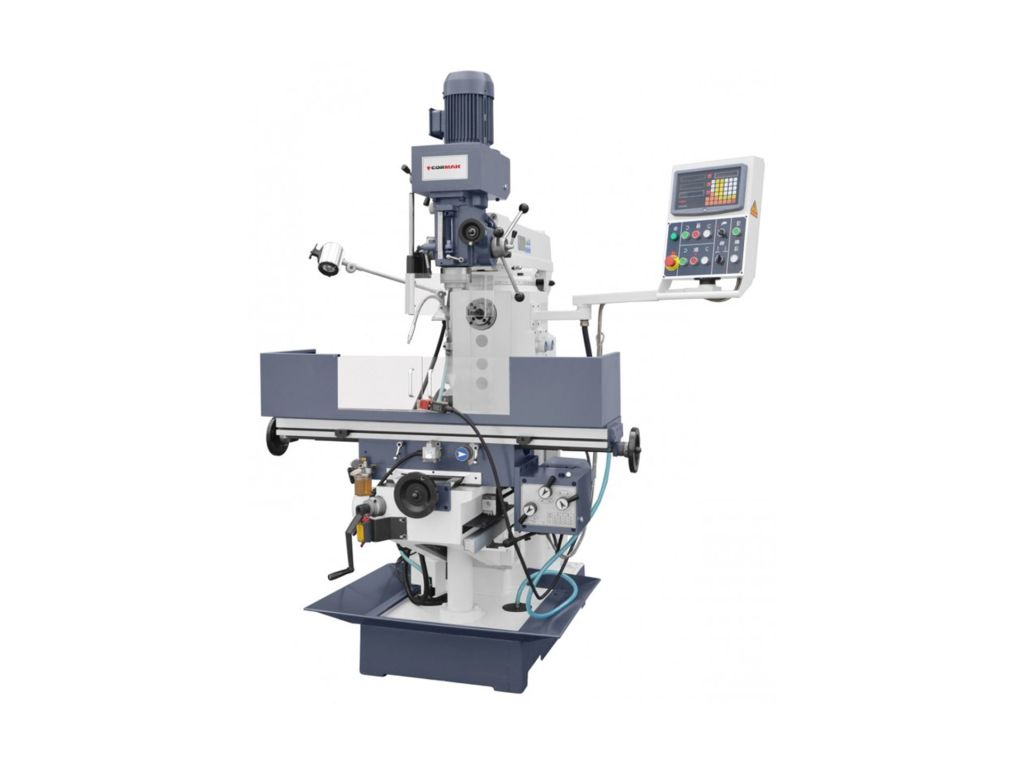

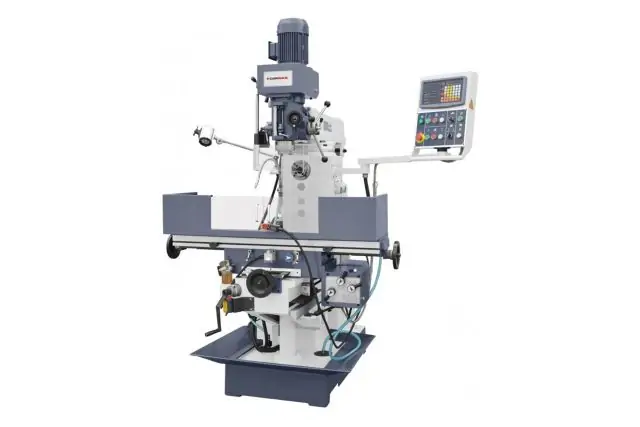

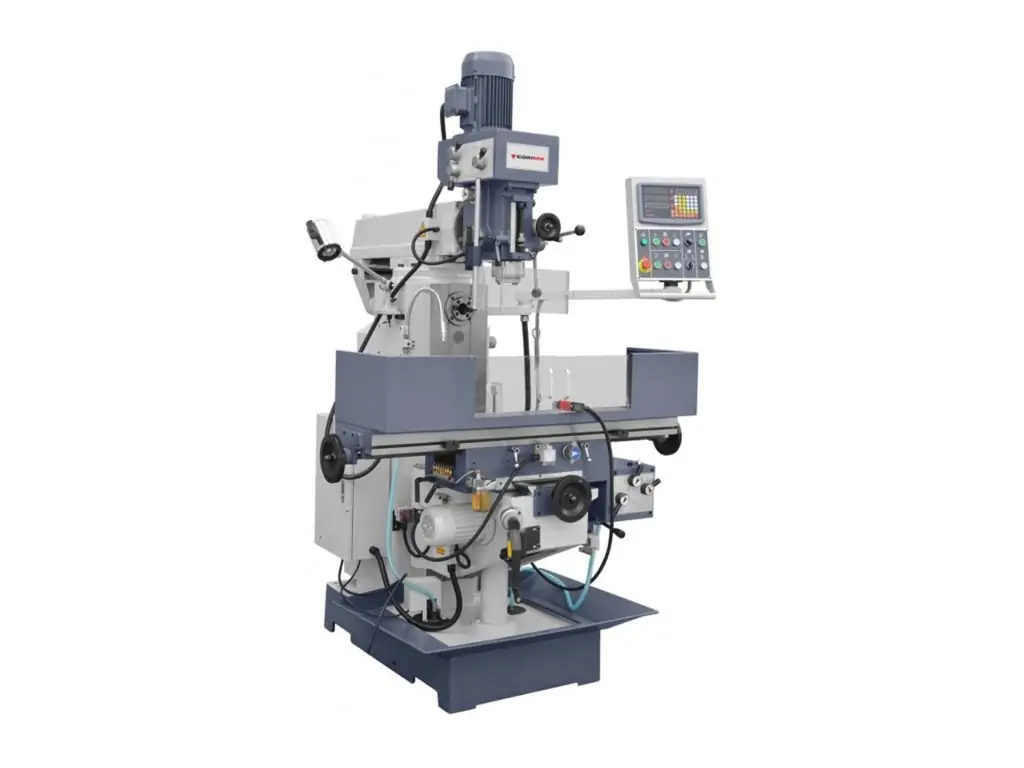

Фрезерно-сверлильный станок CORMAK XZ 6350ZB

Фрезерно-сверлильный станок CORMAK XZ 6350ZB – это широкоуниверсальное металлообрабатывающее оборудование, особенностью которого является наличие двух шпинделей (горизонтального и вертикального), что обеспечивает широкий спектр возможностей обработки. Поворотная на 90° вертикальная головка позволяет изменять направление обработки без дополнительных приспособлений. Поворотный, выдвижной кронштейн с вылетом 460 мм дает возможность изменять положение вертикального шпинделя по отношению к рабочему столу без переустановки заготовки. Горизонтальный шпиндель используется для работы с дисковыми и торцевыми фрезами на длинных оправках. Оба шпинделя имеют конус ISO 40, что позволяет использовать мощный инструмент и обеспечивает быструю замену оснастки.

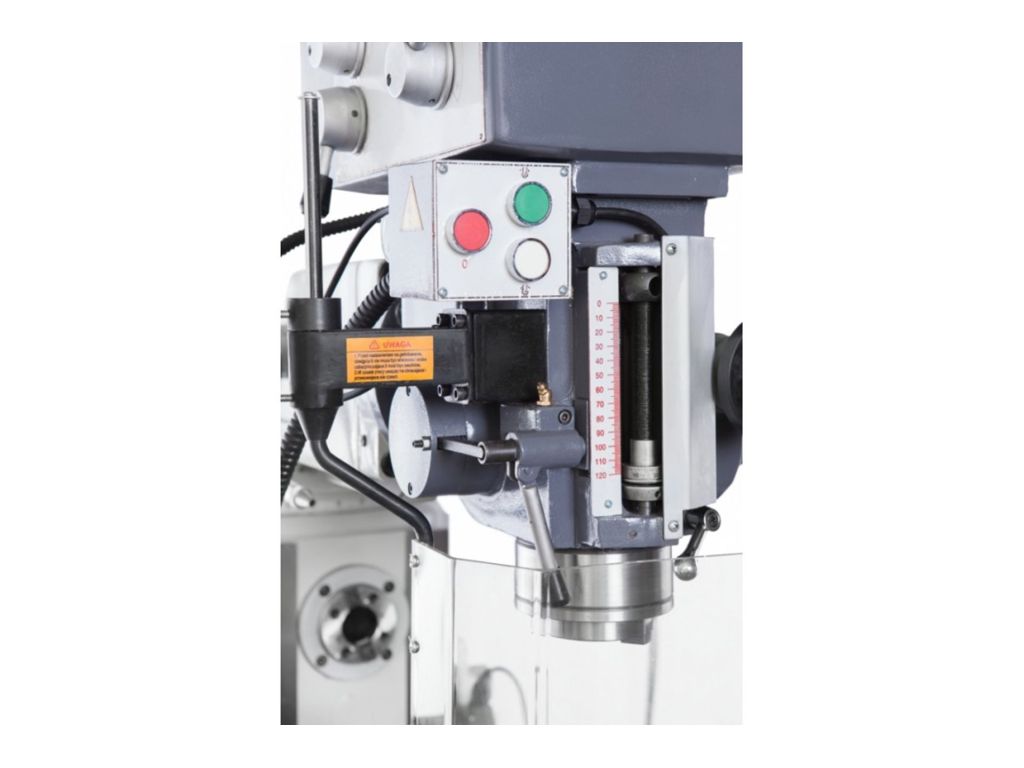

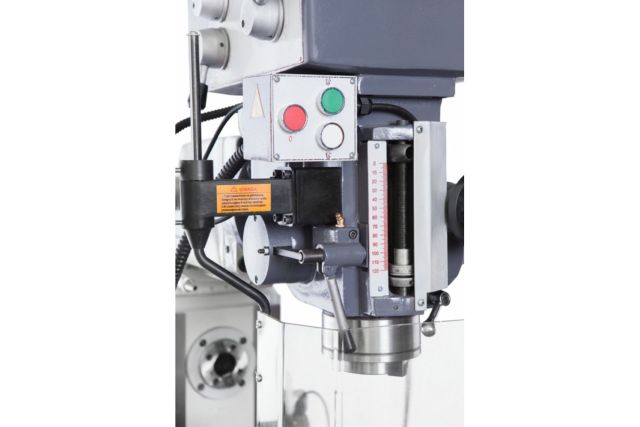

Вертикальный шпиндель имеет механическую подачу пиноли в 3 режимах (0,08 мм/об; 0,15 мм/об; 0,25 мм/об). Также предусмотрена микрометрическая ручная подача с помощью маховика. Механические подачи по осям X и Y в регулируемом диапазоне 24-402 мм/мин позволяют подобрать оптимальный режим обработки. Ускоренная подача по оси Z ускоряет перенастройку станка. Для удобства настройки и точного контроля процесса обработки этот станок фрезерно-сверлильный оснащен цифровой индикацией по 3 осям.

Особенности фрезерно-сверлильного станка CORMAK XZ 6350ZB

• Мощность двигателя – 2,2 кВт
• Напряжение питания - 400 В
• Цифровая индикация по 3 осям
• Горизонтальный и вертикальный шпиндели с конусами ISO 40
• Поворотная на 90° вертикальная головка
• Поворотный, выдвижной кронштейн вертикального шпинделя
• Диапазон скорости вертикального шпинделя – 90-2000 об/мин

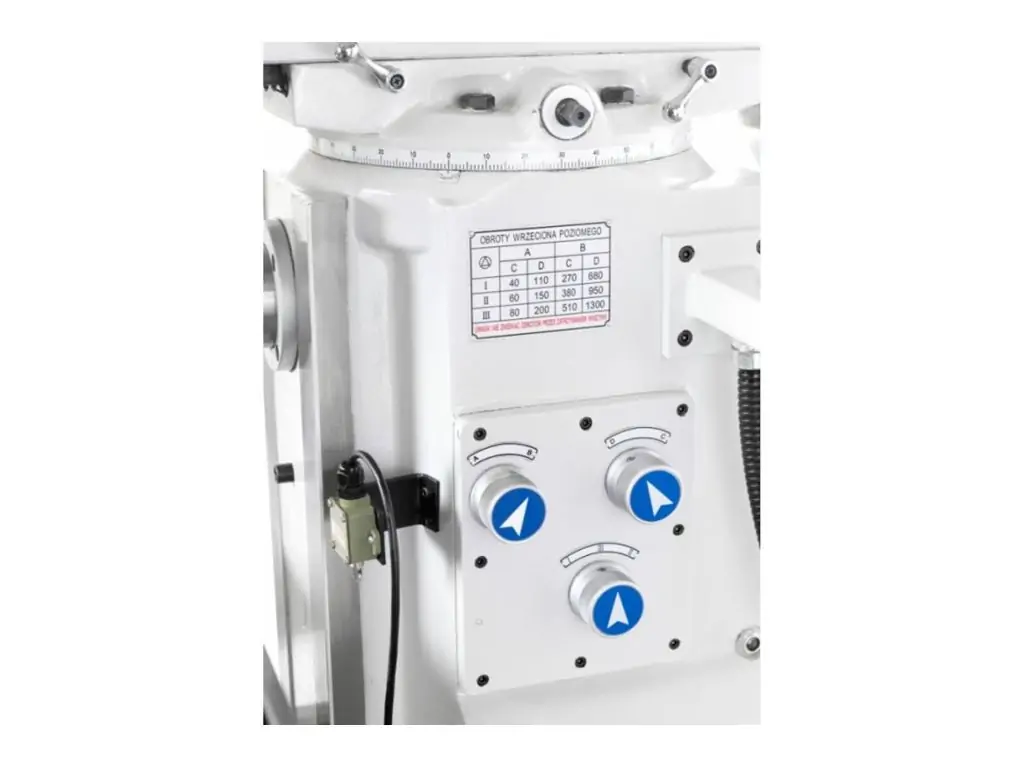

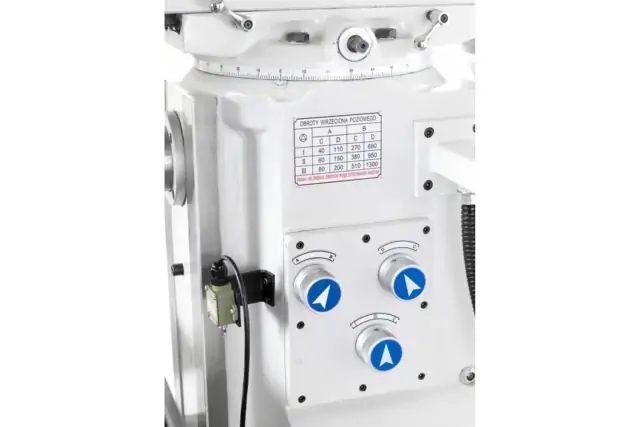

• Диапазон скорости горизонтального шпинделя – 40-1300 об/мин

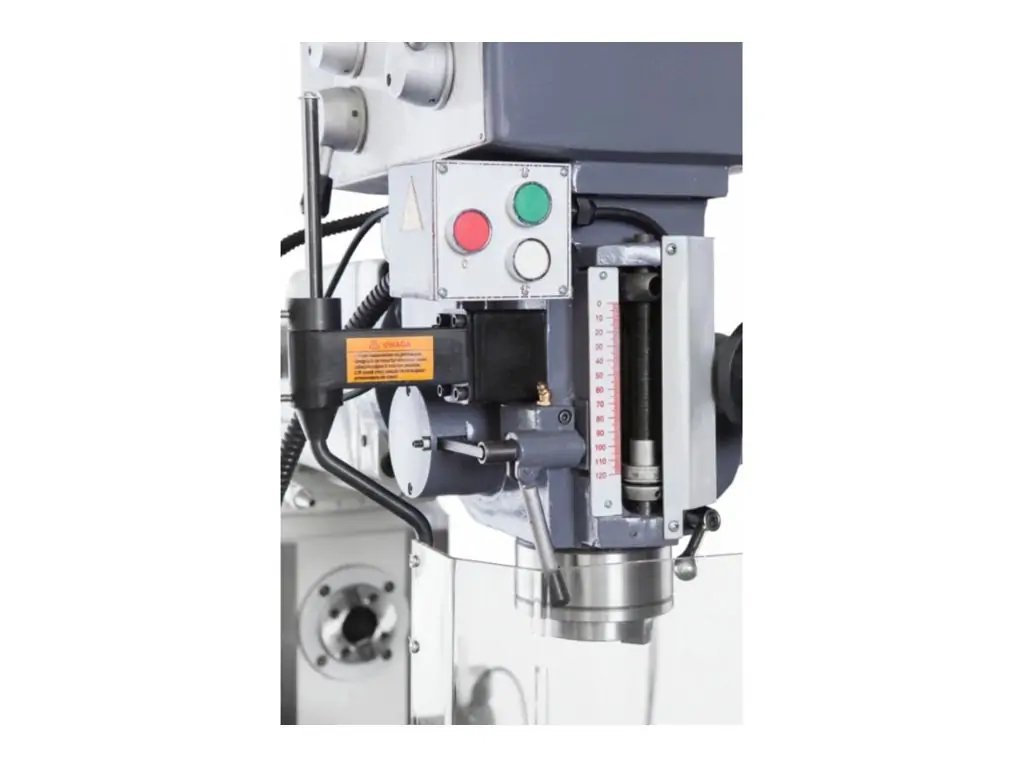

• Ход пиноли – 120 мм
• Механическая подача пиноли в 3 режимах – 0,08 мм/об; 0,15 мм/об; 0,25 мм/об

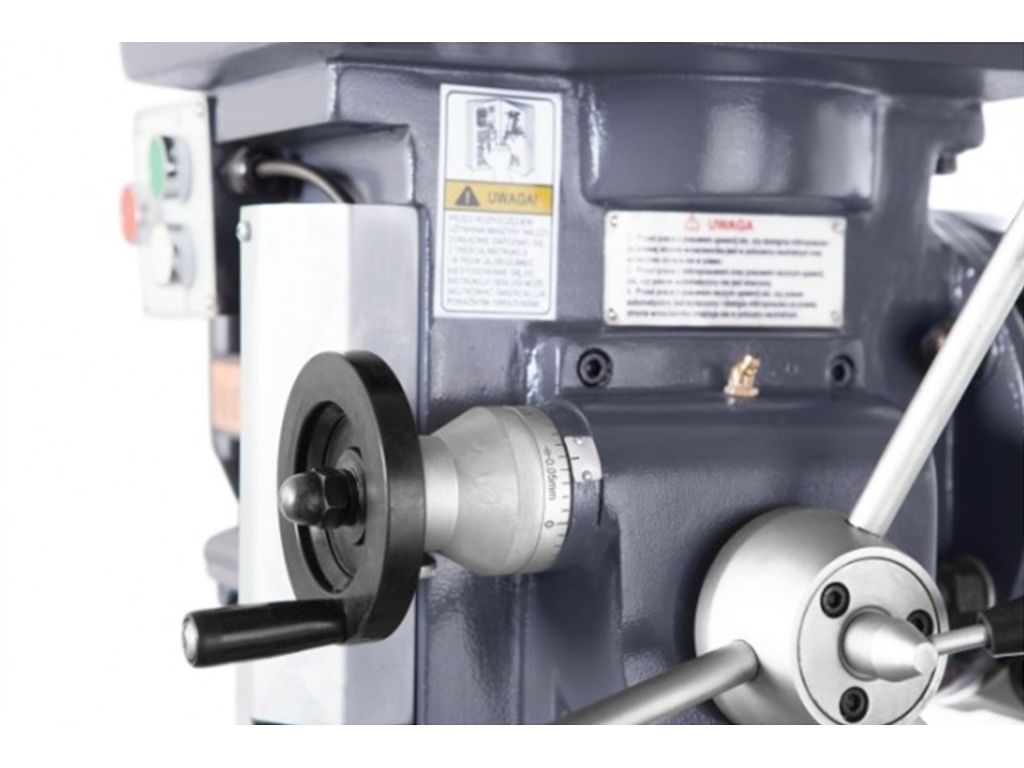

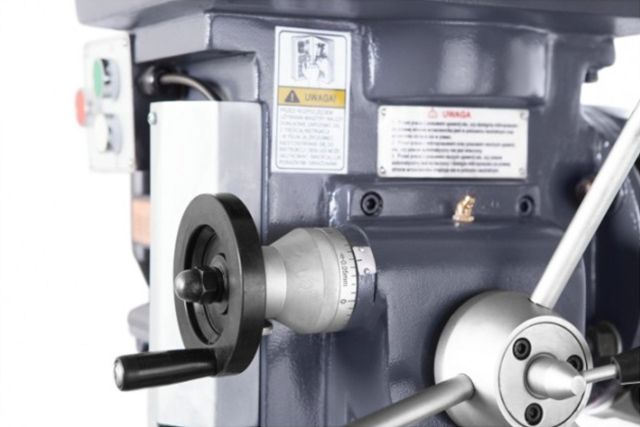

• Тонкая ручная подача пиноли

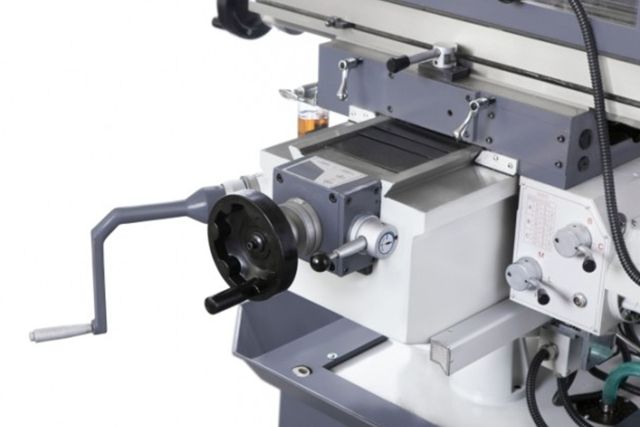

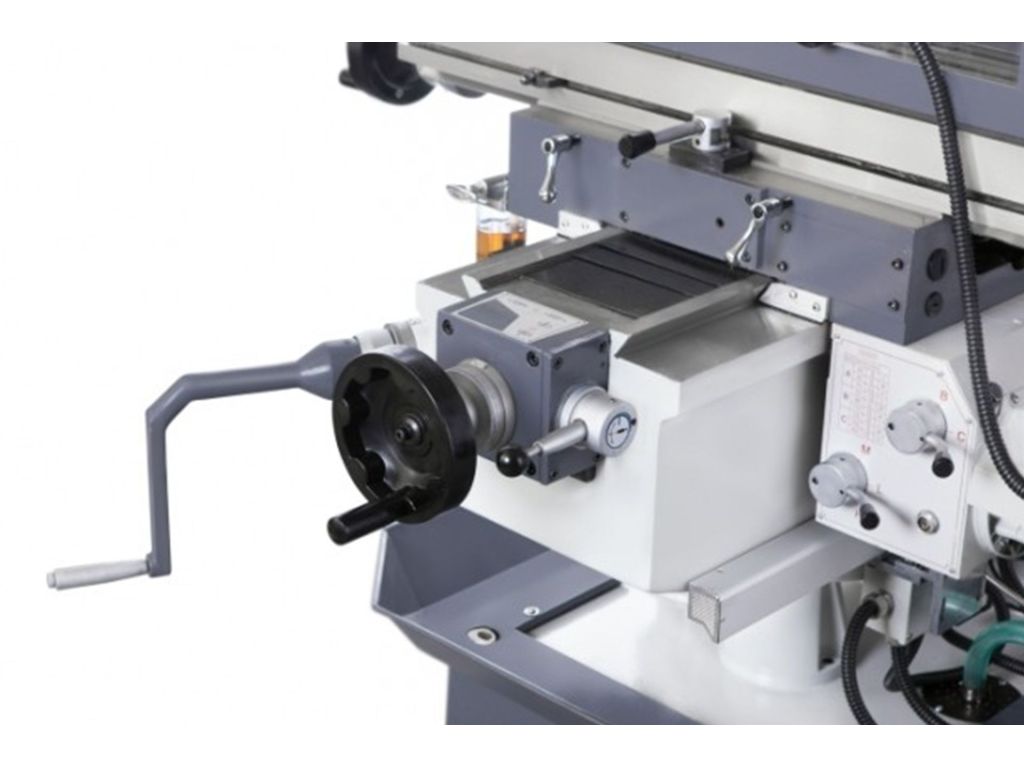

• Механические подачи по осям X и Y в диапазоне 24-402 мм/мин
• Ускоренная подача по оси Z
• Ход стола (X/Y/Z) – 600/280/340 мм
• Размер стола – 1120х260 мм
• 5 Т-образных пазов на столе
• Максимальная нагрузка на стол – 200 кг
• Направляющие «ласточкин хвост» по осям X и Y
• Широкие прямоугольные направляющие по оси Z
• Высокая жесткость станины
• Габаритные размеры – 1355х1285х2150 мм
• Вес – 1400 кг.

Комплектация фрезерно-сверлильного станка CORMAK XZ 6350ZB

В комплект поставки входят:

• Цифровой индикатор для 3 осей

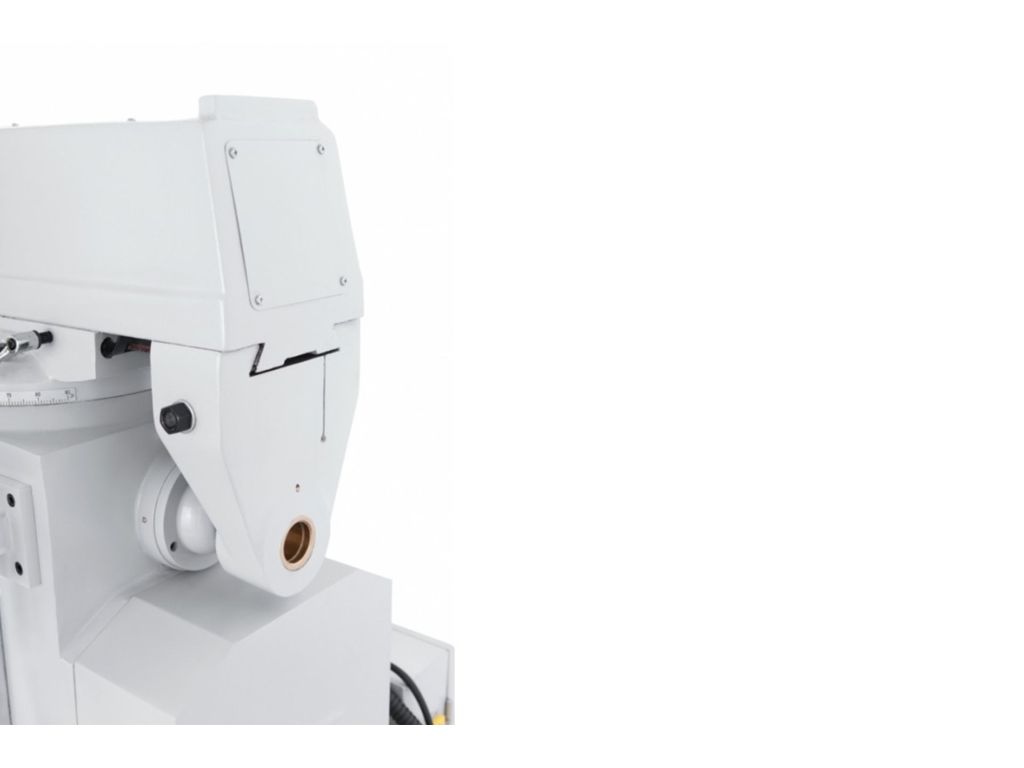

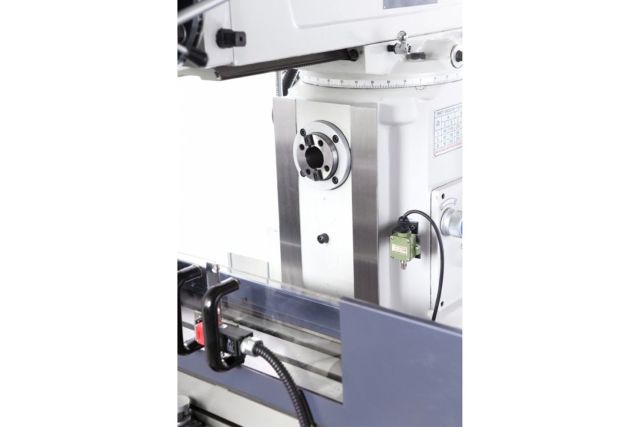

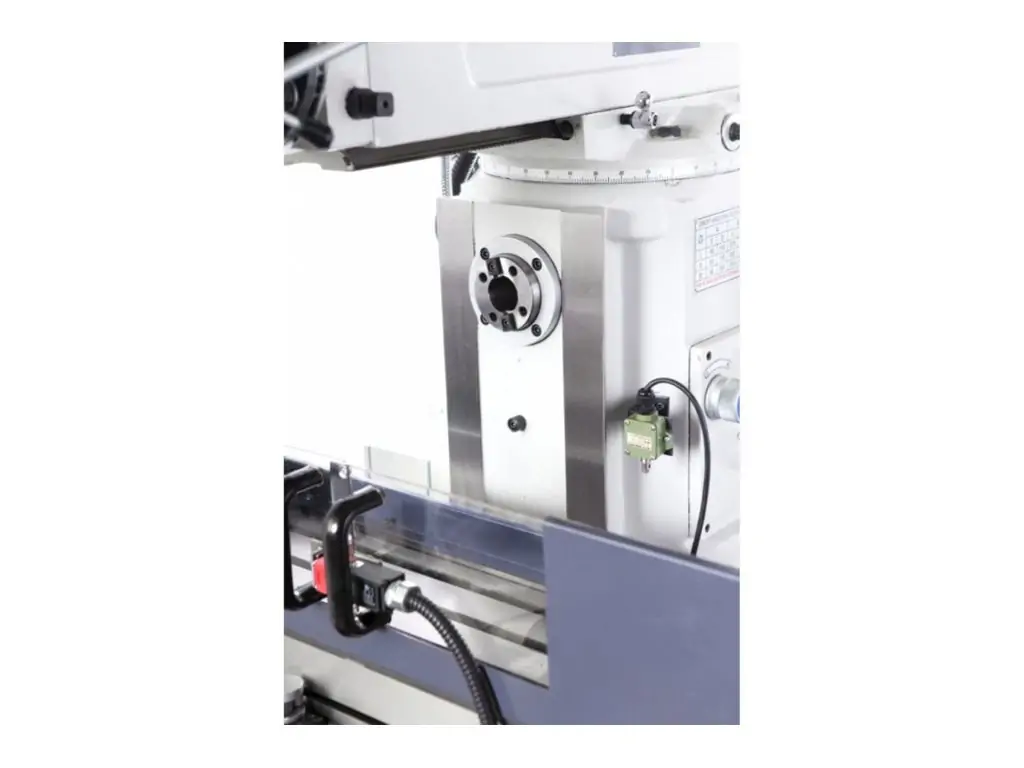

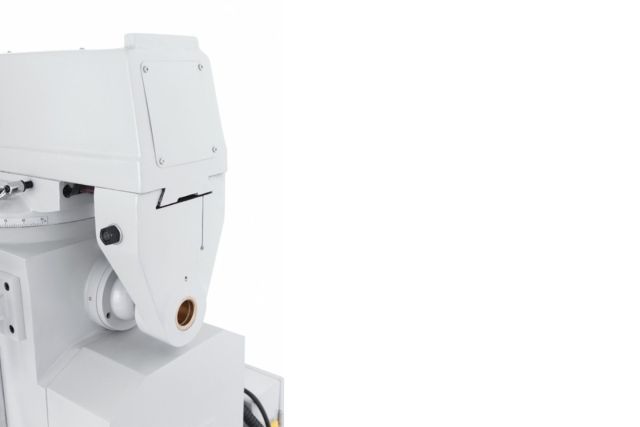

• Опора горизонтального шпинделя (кронштейн оправки)
• Длинная фрезерная оправка
• Защита рабочего стола
• Фрезерная оправка с полным комплектом цанг для концевых фрез
• Патрон 1-16 мм
• Переходные втулки ISO 40/ конус Морзе
• Рабочее освещение 24 В
• Система охлаждения.

Частые вопросы

Больше узнать о фрезерно-сверлильных станках комбинированного типа помогут ответы на вопросы.

В чем преимущество наличия двух шпинделей во фрезерно-сверлильном станке?

Наличие двух шпинделей (вертикального и горизонтального) дает ряд важных преимуществ:

• Обработка заготовки с разных сторон без переустановки
• Специализация на разных задачах – вертикальный шпиндель используется для сверления, растачивания отверстий и работы концевыми фрезами, горизонтальный предназначен для силового фрезерования
• Возможность использования длинных оправок для получения сложного профиля детали за один проход.

Могут ли во фрезерно-сверлильном комбинированном станке оба шпинделя работать одновременно?

Нет. В таких станках используется один главный двигатель, который поочередно приводит в действие либо вертикальный, либо горизонтальный шпиндель.

Как реализована система охлаждения во фрезерно-сверлильных станках с двумя шпинделями?

Система охлаждения в таких станках обычно имеет разветвитель с двумя точками подачи: одна ориентирована на работу вертикального шпинделя, другая — под горизонтальный.

Что такое микрометрическая подача пиноли и какая ее роль во фрезерно-сверлильном станке?

Микрометрическая подача пиноли – это механизм очень точного, дозированного перемещения шпинделя (пиноли) по вертикали, позволяющий опускать или поднимать инструмент на сотые доли миллиметра. Это позволяет точно задать глубину сверления, контролировать снятие материала при фрезеровании и избежать перерезки или недоработки.

Какие преимущества и недостатки одного двигателя на два шпинделя во фрезерно-сверлильном станке?

Преимуществами одного двигателя на 2 шпинделя являются простота и надежность конструкции и передача полной мощности на активный шпиндель. Недостатки – невозможность одновременной работы обоих шпинделей и меньшая гибкость настройки режимов под конкретную задачу.
