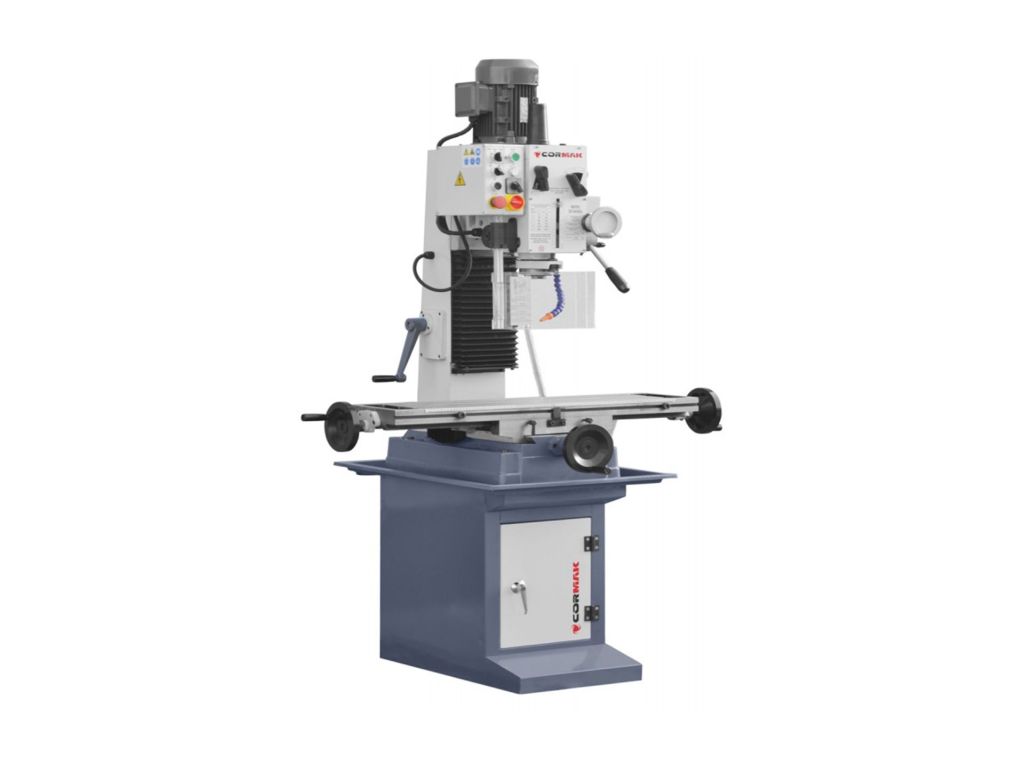

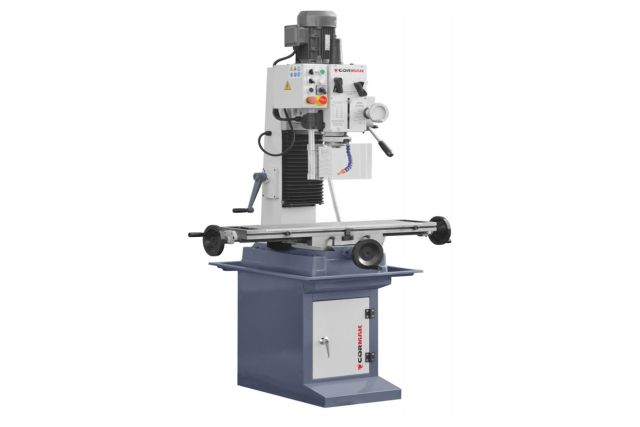

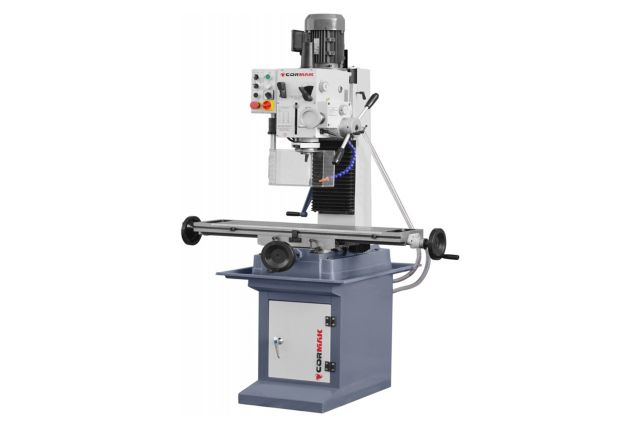

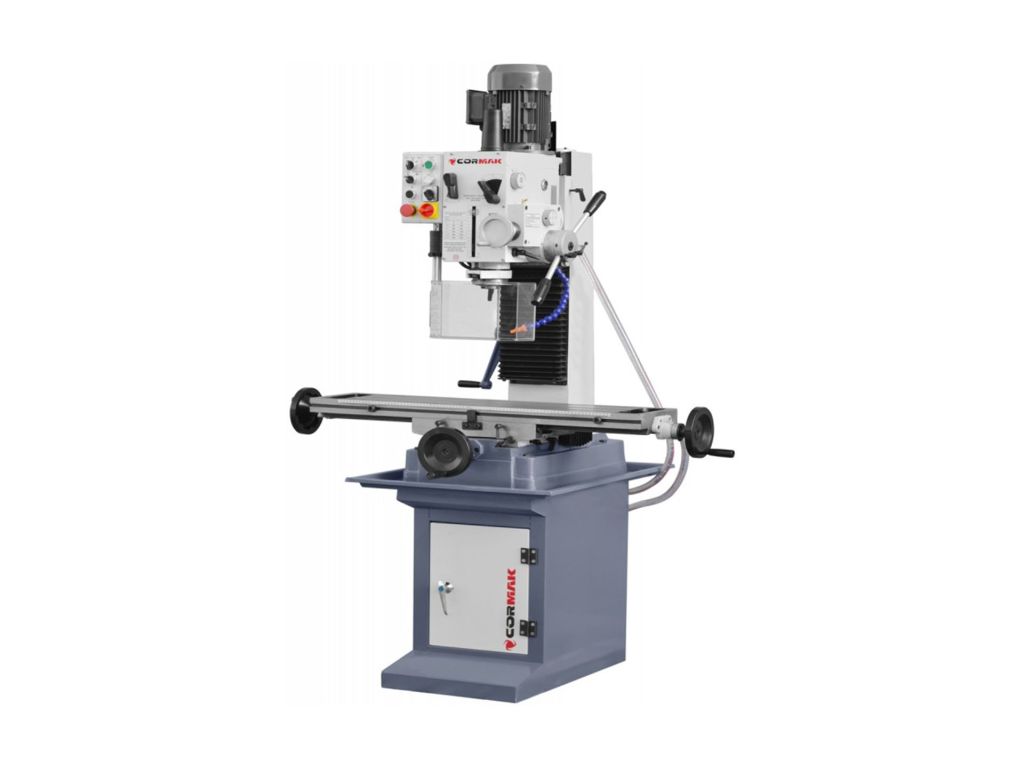

Сверлильно-фрезерный станок Cormak ZX 7045 BXL

Сверлильно-фрезерный станок Cormak ZX 7045 BXL – это универсальное оборудование, предназначенное для сверления, рассверливания и развертывания отверстий, концевого и торцевого фрезерования, а также нарезания резьбы в металлических деталях. Особенностью модели является удлиненный стол (1000х240 мм), позволяющий обрабатывать заготовки длиной до 700 мм. Поворотная в пределах ±90° головка позволяет сверлить под углом и выполнять фасонное и наклонное фрезерование.

Шпиндель выполнен из закаленной стали и установлен на прецизионных роликовых подшипниках. Конус МК4 позволяет использовать мощный инструмент с большим хвостовиком. Автоматическая трехскоростная подача шпинделя (0,1/ 0,18/ 0,26 мм/об) обеспечивает постоянную, равномерную скорость опускания инструмента, что улучшает качество и производительность обработки. Для высокоточных операций есть механизм микроподачи. 12 скоростей вращения шпинделя позволяют подобрать оптимальный режим обработки. Благодаря жесткой чугунной станине и направляющим "ласточкин хвост" с клиновой регулировкой, этот станок для мастерской по металлу сохраняет точность и надежность в течение всего срока эксплуатации.

Особенности сверлильно-фрезерного станка Cormak ZX 7045 BXL

• Мощность двигателя – 1,8 кВт
• Трехфазное питание

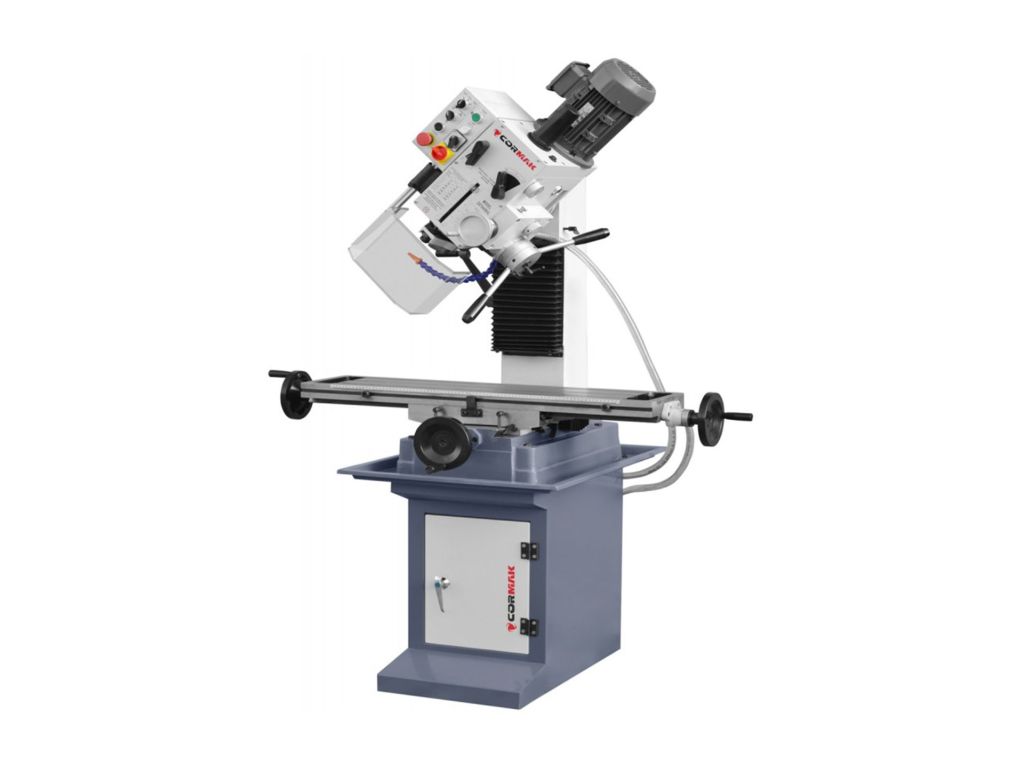

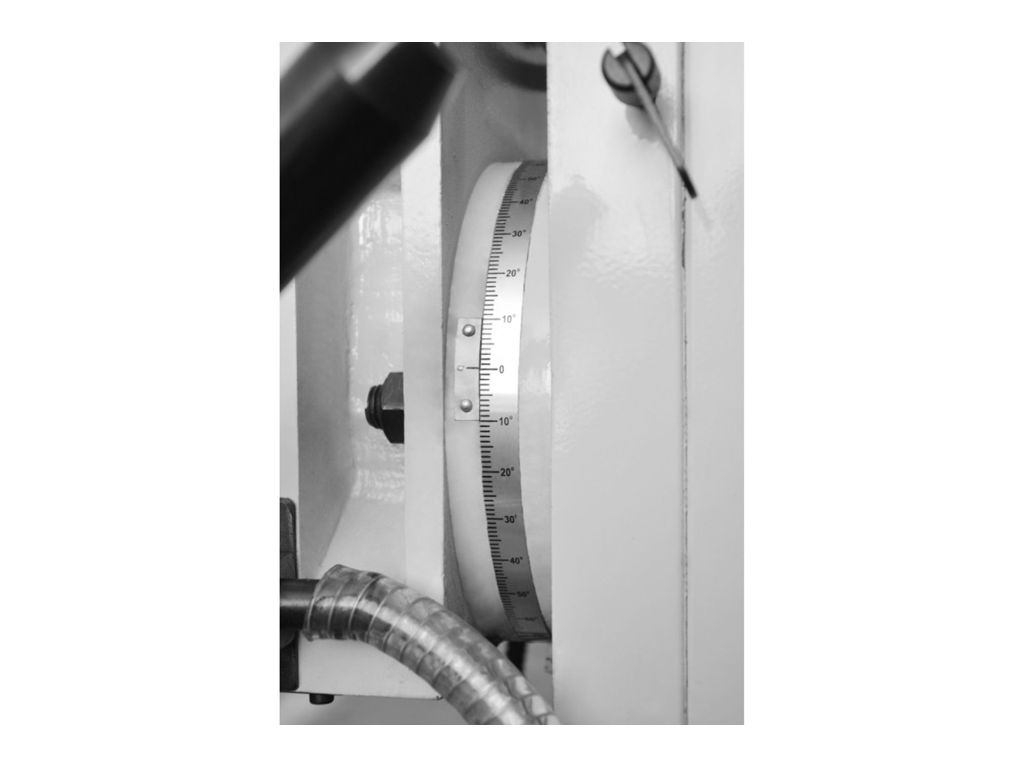

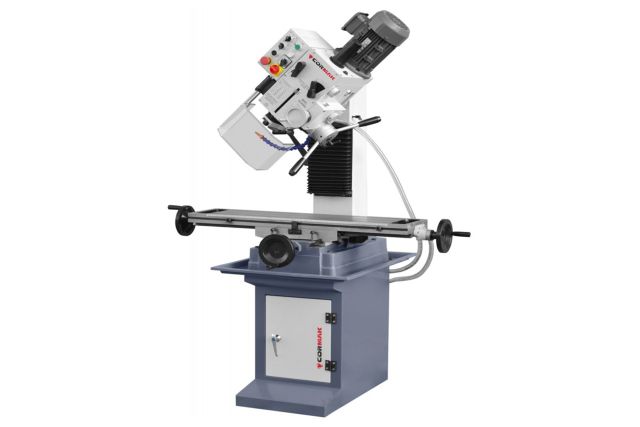

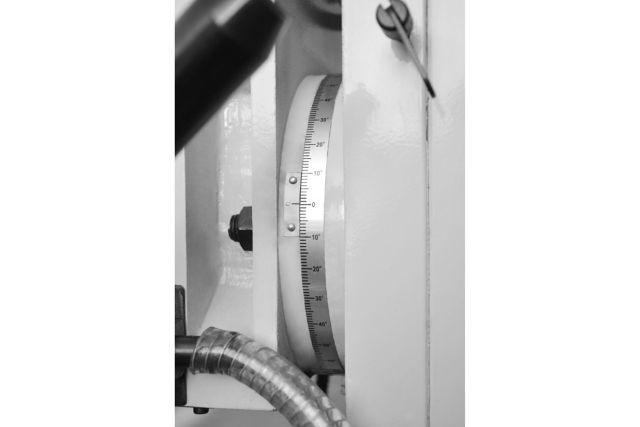

• Поворотная на ±90° головка
• Регулировка высоты головки
• Максимальный диаметр сверления (сталь/чугун) – 32/45 мм
• Максимальный диаметр концевого фрезерования – 80 мм
• Максимальный диаметр торцевого фрезерования – 32 мм

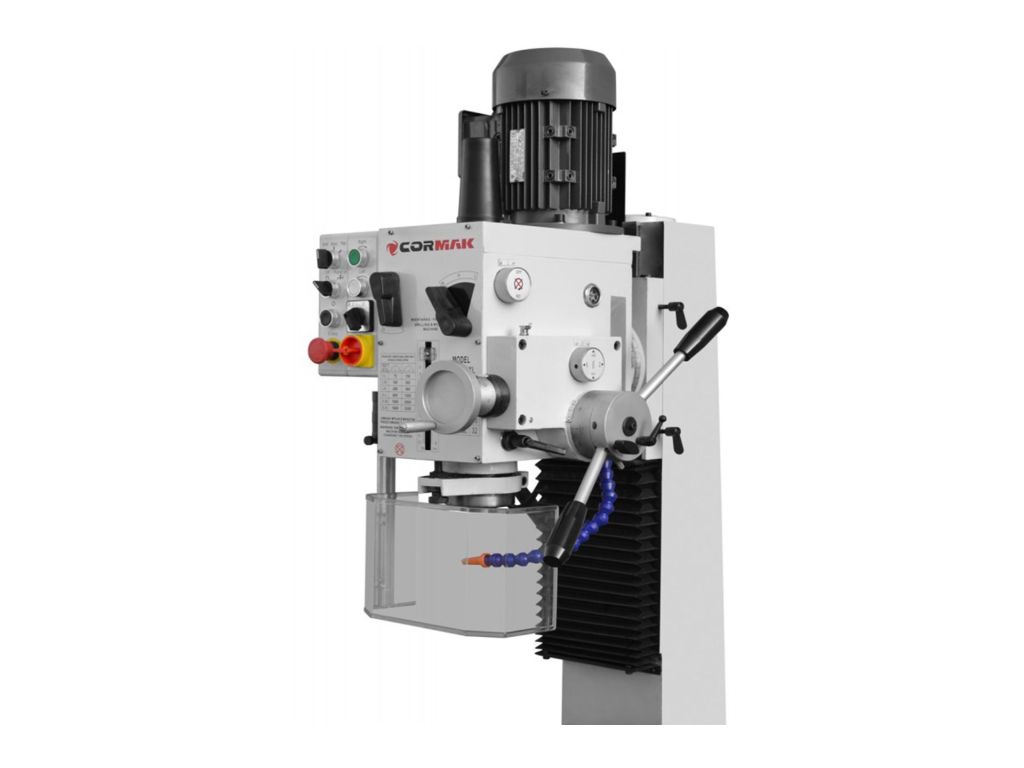

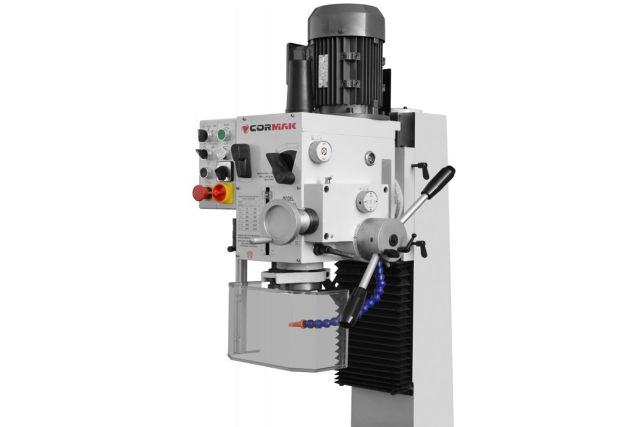

• Шпиндель из закаленной стали на прецизионных подшипниках
• Ход пиноли шпинделя – 120 мм
• Конус шпинделя МК4
• 12 скоростей вращения шпинделя (75/ 150/ 180/ 280/ 360/ 560/ 600/ 1000/ 1200/ 1600/ 2000/ 3200 об/мин)
• Коробка передач со шлифованными, закаленными шестернями
• Автоматическая 3-скоростная подача шпинделя (0,1/ 0,18/ 0,26 мм/об)
• Механизм ручной микроподачи шпинделя
• Реверс шпинделя

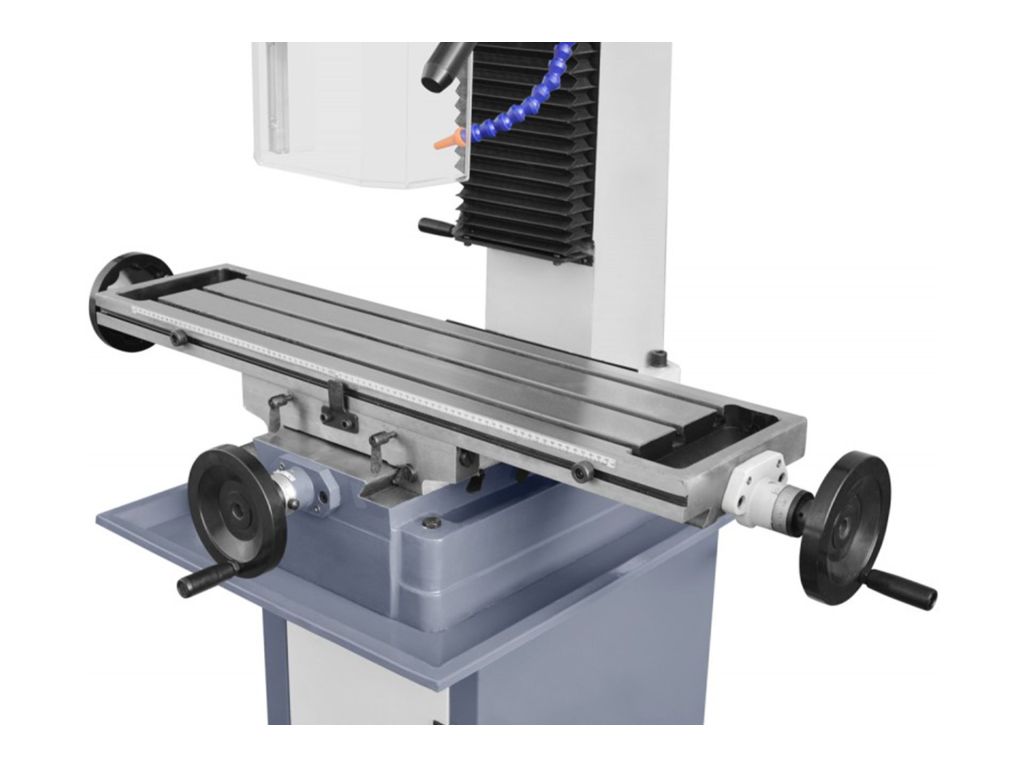

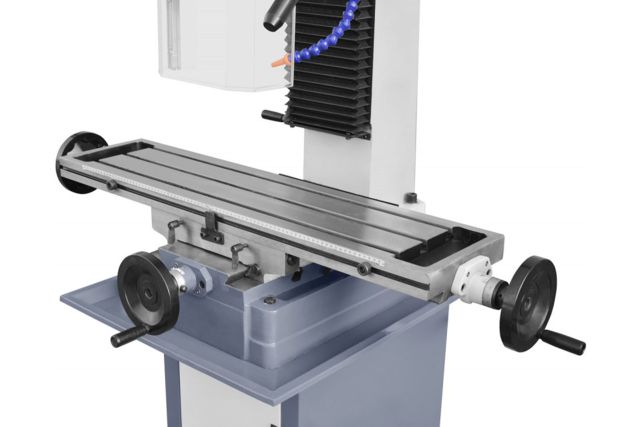

• Массивный, точно отшлифованный стол с Т-пазами
• Размер стола – 1000х240 мм
• Продольный ход стола (ось X) – 700 мм
• Поперечное движение стола (ось Y) – 210 мм
• Вертикальное перемещение (ось Z) – 380 мм
• Ширина Т-пазов – 14 мм
• Широкая колонна призматической формы
• Направляющие "ласточкин хвост" с регулировочными клиновыми планками
• Литая чугунная конструкция
• Габаритные размеры – 1300х820х2200 мм
• Вес – 360 кг.

Комплектация сверлильно-фрезерного станка Cormak ZX 7045 BXL

В комплект поставки входят:

• Патрон B16 – 13 мм
• Оправка MK4/B16
• Оправка MK4/D27
• Переходная втулка MK4/MK3
• Переходная втулка MK3/MK2.

Частые вопросы

Больше узнать об особенностях сверлильно-фрезерных станков по металлу можно из ответов на вопросы.

Чем сверлильно-фрезерный станок отличается от обычного сверлильного?

Сверлильно-фрезерные станки имеют координатный стол X/Y, фрезерный шпиндель на усиленных подшипниках, более широкий диапазон оборотов шпинделя, а также массивную, часто призматическую колонну. Это позволяет не только сверлить отверстия, но и фрезеровать плоскости, пазы и контуры.

Почему в сверлильно-фрезерных станках обычно вертикально двигается не стол, а шпиндель?

Такое конструктивное решение позволяет сохранить жесткость стола, упростить конструкцию и сделать станок более компактным.

Какие преимущества автоматической подачи шпинделя в сверлильно-фрезерном станке?

Автоматическая подача шпинделя дает следующие преимущества:

• Равномерное движение инструмента
• Лучшая повторяемость
• Лучшее качество обработки
• Более высокая производительность
• Меньшая нагрузка на оператора.

Почему сверлильно-фрезерные станки часто имеют призматическую колонну?

По сравнению с круглой, призматическая колонна имеет существенно выше жесткость и устойчивость к скручиванию, что важно для фрезерных операций, где действуют значительные поперечные силы. Также призматическая колонна обеспечивает более плавное и точное вертикальное движение головки без люфтов и более высокую стабильность при поворотной головке.

Зачем шпиндель сверлильно-фрезерного станка оснащают пинолей с отдельным ходом?

Пиноля с отдельным ходом позволяет быстро сверлить без перестановки головки, точно контролировать глубину и совмещать сверление и фрезерование на одном станке.
