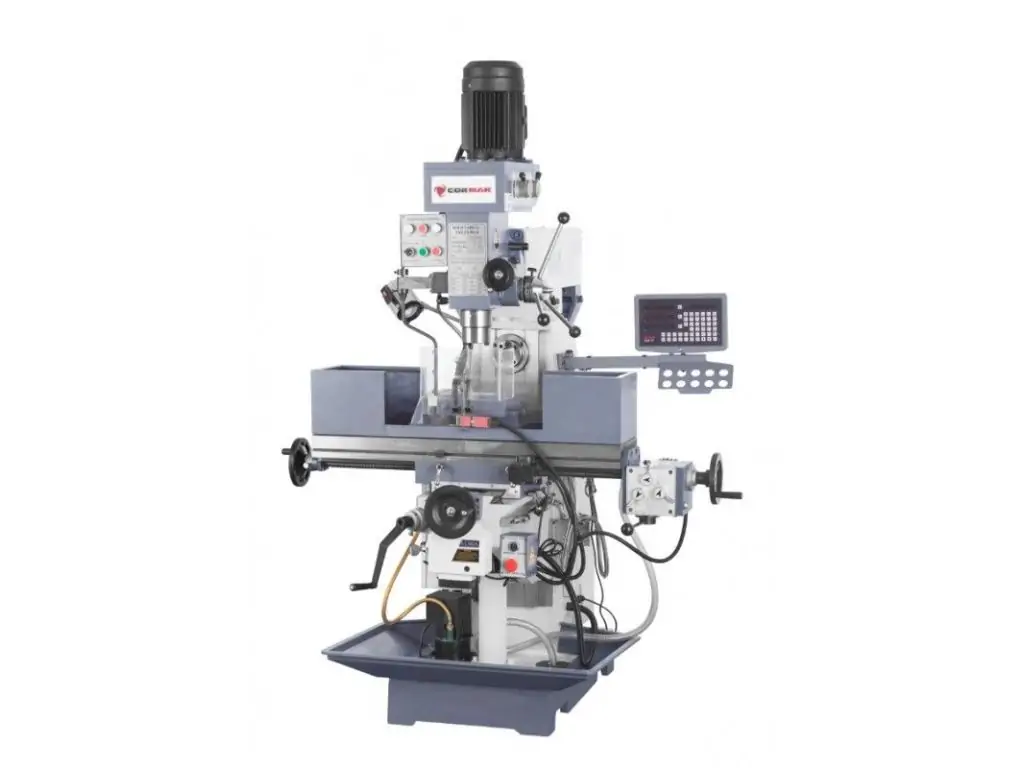

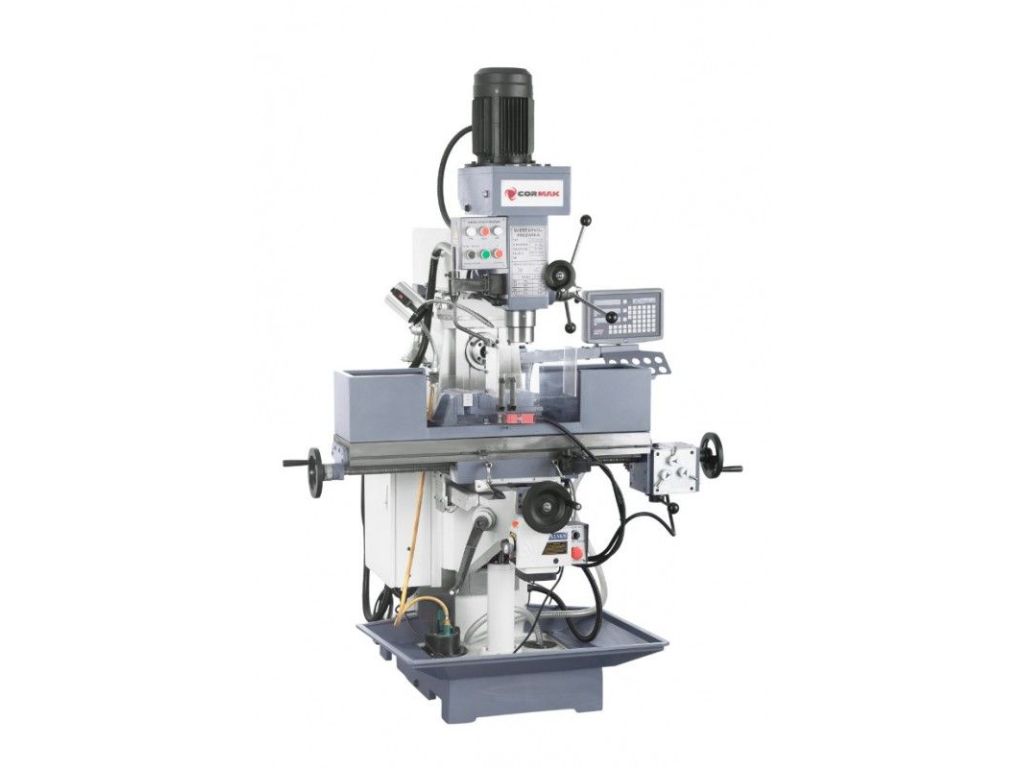

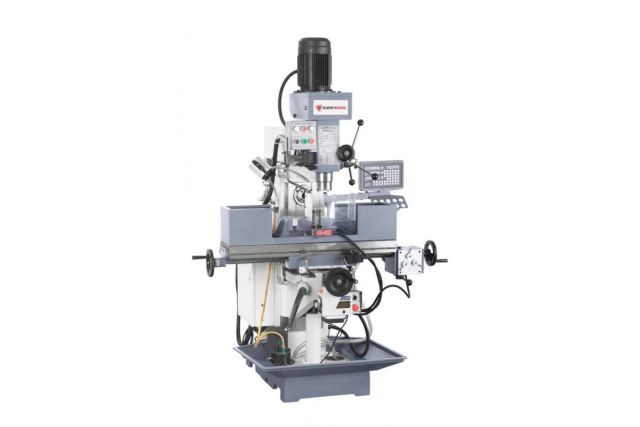

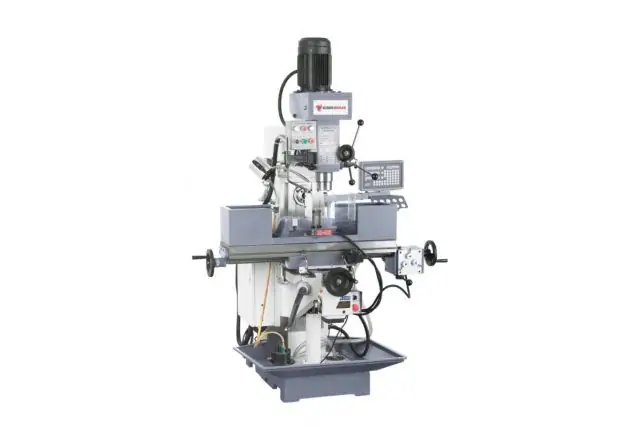

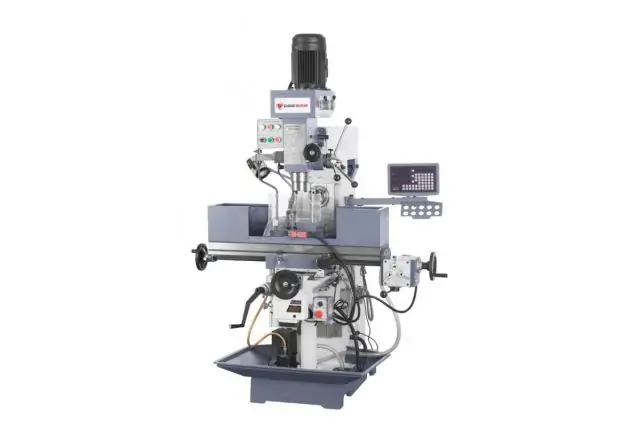

Фрезерно-сверлильный станок CORMAK ZX 7550 CW

Фрезерно-сверлильный станок CORMAK ZX 7550 CW – это универсальное металлообрабатывающее оборудование профессионального класса, сочетающее в себе возможности вертикально-фрезерного, горизонтально-фрезерного и сверлильного станков. Подходит для широкого спектра операций: торцевого, концевого и дискового фрезерования, сверления, рассверливания, растачивания и нарезания резьбы. Оснащен двумя шпинделями, вертикальным и горизонтальным, с независимыми двигателями мощностью 2,2/ 2,8 кВт каждый.

Поворотная на ±90° вертикальная головка позволяет обрабатывать поверхности под углом без сложной оснастки. Выдвижная верхняя балка расширяет рабочую зону и позволяет удобно работать с габаритными деталями. Автоматические подачи по осям X и Y обеспечивают стабильное и равномерное движение, а ручная подача по оси Z – максимальный контроль процесса обработки. Благодаря массивной чугунной станине и цифровой индикации по трем осям, этот станок для сверления и фрезерования металла позволяет достичь максимальной точности обработки.

Особенности фрезерно-сверлильного станка CORMAK ZX 7550 CW

• Два шпинделя – вертикальный и горизонтальный
• Мощность двигателя вертикального шпинделя - 2,2/ 2,8 кВт (S1/S6)
• Мощность двигателя горизонтального шпинделя - 2,2/ 2,8 кВт (S1/S6)
• Механический редуктор с шестернями, работающий в масляной ванне
• Диапазон скоростей вертикального шпинделя – 72-1800 об/мин
• Диапазон скоростей горизонтального шпинделя – 60-1350 об/мин
• Прецизионные подшипники шпинделей
• Максимальный диаметр сверления – 50 мм
• Максимальный диаметр растачивания – 120 мм
• Максимальный диаметр горизонтального фрезерования – 100 мм
• Максимальный диаметр вертикального фрезерования – 25 мм
• Нарезание резьбы до М16

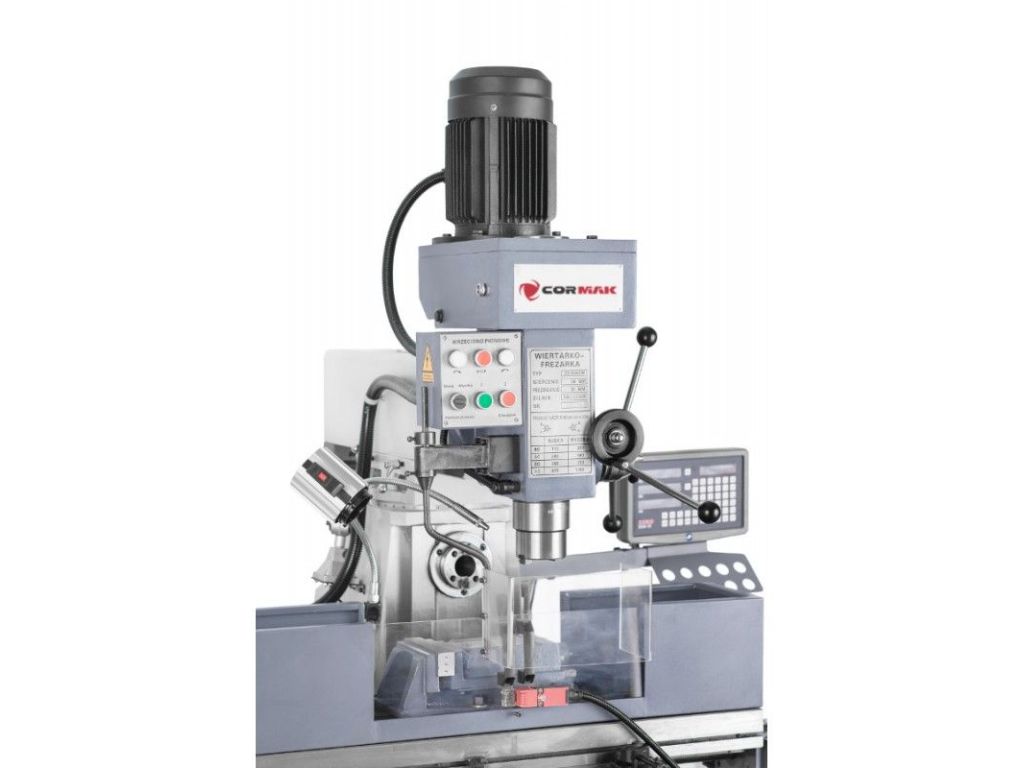

• Поворотная на ±90° вертикальная головка
• Конус шпинделей ISO 40
• Пиноль с ходом 120 мм
• Расстояние между шпинделем и колонной – 200-700 мм
• Расстояние между шпинделем и столом – 100-480 мм
• Массивный крестовый стол со шлифованной поверхностью
• Размер стола – 1000х240 мм
• 5 Т-образных пазов

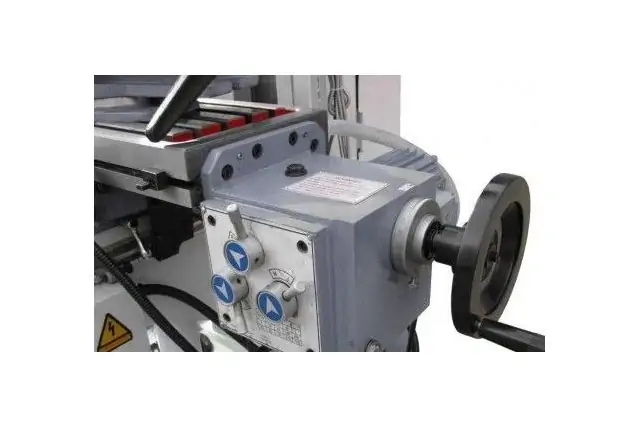

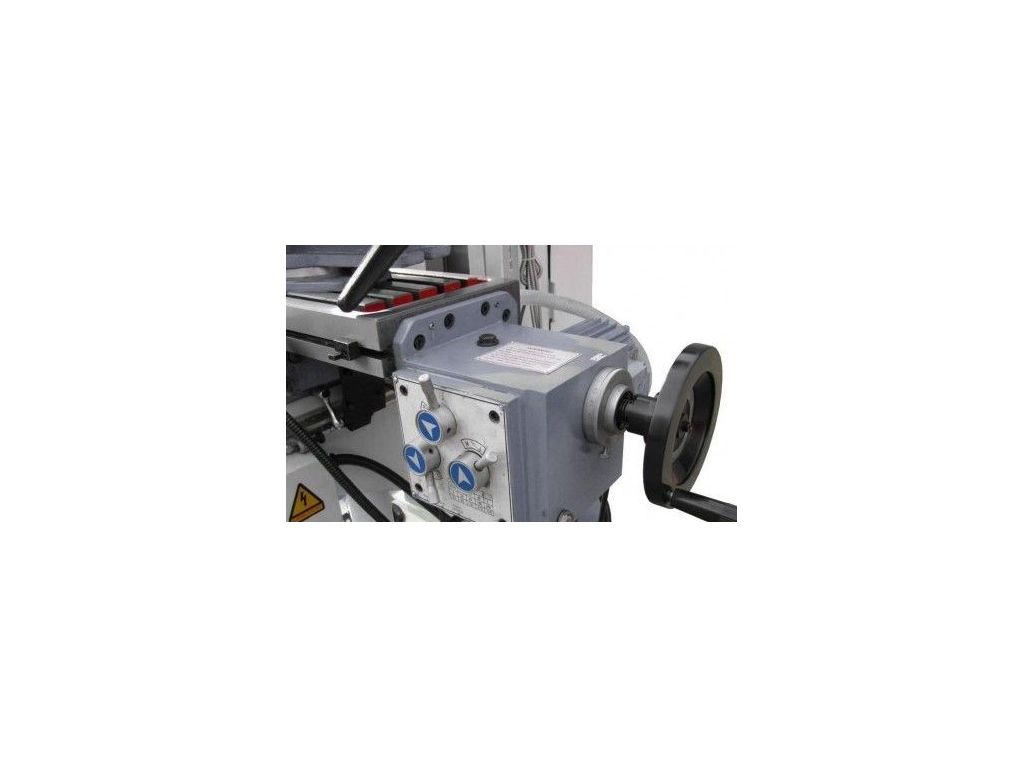

• Автоматические подачи по осям X и Y
• 8-ступенчатая регулировка скорости подачи стола (24-720 мм/мин)

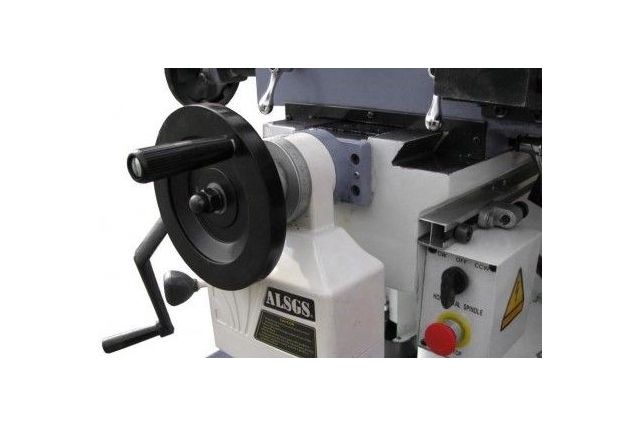

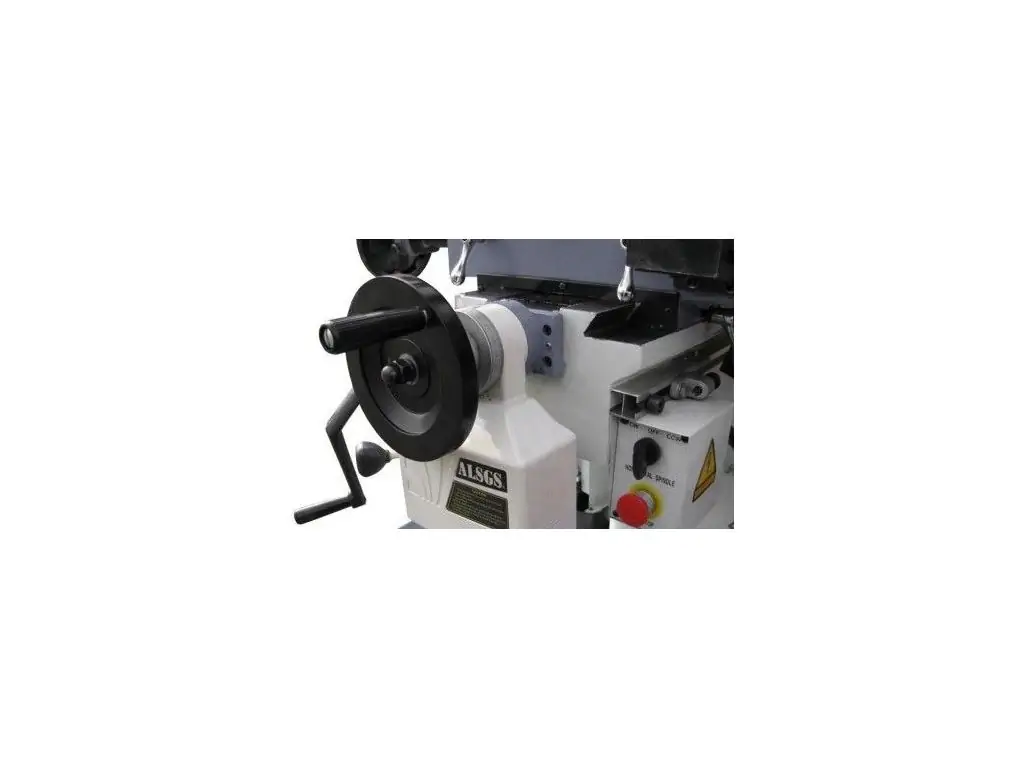

• Механическая подача по оси Z с помощью маховика и винтовой передачи
• Закаленные и отшлифованные направляющие "ласточкин хвост" с регулировочными клиньями по всем осям
• Подача шпинделя - 0,015/ 0,08/ 0,25 мм/об
• Механизм ускоренной подачи по осям X и Y
• Механизм микрометрической подачи по оси Z
• Ход по оси Х – 600 мм
• Ход по оси Y – 230 мм
• Ход по оси Z – 360 мм
• Цифровая индикация по 3 осям
• Система охлаждения СОЖ
• Литая чугунная станина с ребрами жесткости
• Габаритные размеры – 1120х1060х2035 мм
• Вес – 970 кг.

Комплектация фрезерно-сверлильного станка CORMAK ZX 7550 CW

В стандартную комплектацию входят:

• Цифровая индикация для 3 осей
• Редукционные втулки ISO 40/МК4
• Сверлильный патрон B16
• Верхние тиски 160 мм
• Фрезерная оправка с цанговым набором
• Горизонтальная опора шпинделя (стационарный люнет)
• Длинная фрезерная оправка
• Галогенное освещение 24 В
• Система охлаждения
• Сервисные инструменты.

Частые вопросы

Больше узнать о фрезерно-сверлильных станках с двумя шпинделями помогут ответы на вопросы.

Чем горизонтальный шпиндель фрезерно-сверлильного станка конструктивно отличается от вертикального?

Горизонтальный шпиндель встроен непосредственно в массивную колонну станка, а глубина обработки задается движением стола. Это обеспечивает высокую жесткость шпиндельного узла, что позволяет выполнять силовое фрезерование с большими боковыми нагрузками.

Почему для фрезерно-сверлильных станков с двумя шпинделями обычно используют конус ISO 40?

Конус ISO 40 обеспечивает жесткое крепление инструмента, возможность работы с большими фрезами и доступность широкого диапазона оснастки. Для двухшпиндельных станков это оптимальный стандарт между жесткостью и универсальностью.

Какое преимущество поворотной вертикальной головки в двухшпиндельном фрезерно-сверлильном станке?

Вертикальная поворотная головка позволяет обрабатывать детали под углом, фрезеровать наклонные плоскости и выполнять сложные операции без дополнительных приспособлений. В сочетании с горизонтальным шпинделем это делает станок максимально универсальным.

Могут ли два шпинделя фрезерно-сверлильного станка работать одновременно?

Хотя во многих моделях каждый шпиндель имеет независимый двигатель, одновременная работа конструктивно невозможна. Управление обычно реализовано так, что выключатель активирует только один привод. Это сделано потому, что одновременная работа двух шпинделей создает разновекторные вибрации и нагрузки, на которые не рассчитаны направляющие. Кроме того, это небезопасно для оператора.

Почему горизонтальный шпиндель фрезерно-сверлильного станка почти всегда имеет меньшие максимальные обороты?

Потому что он работает с инструментом большого диаметра и передает более высокий крутящий момент. Более низкие обороты уменьшают центробежные нагрузки и увеличивают ресурс подшипников.
