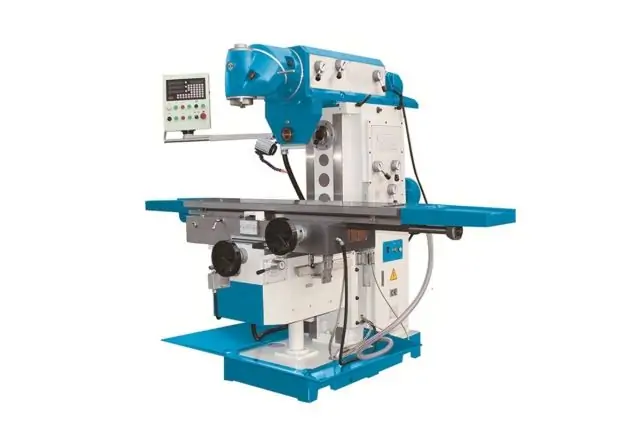

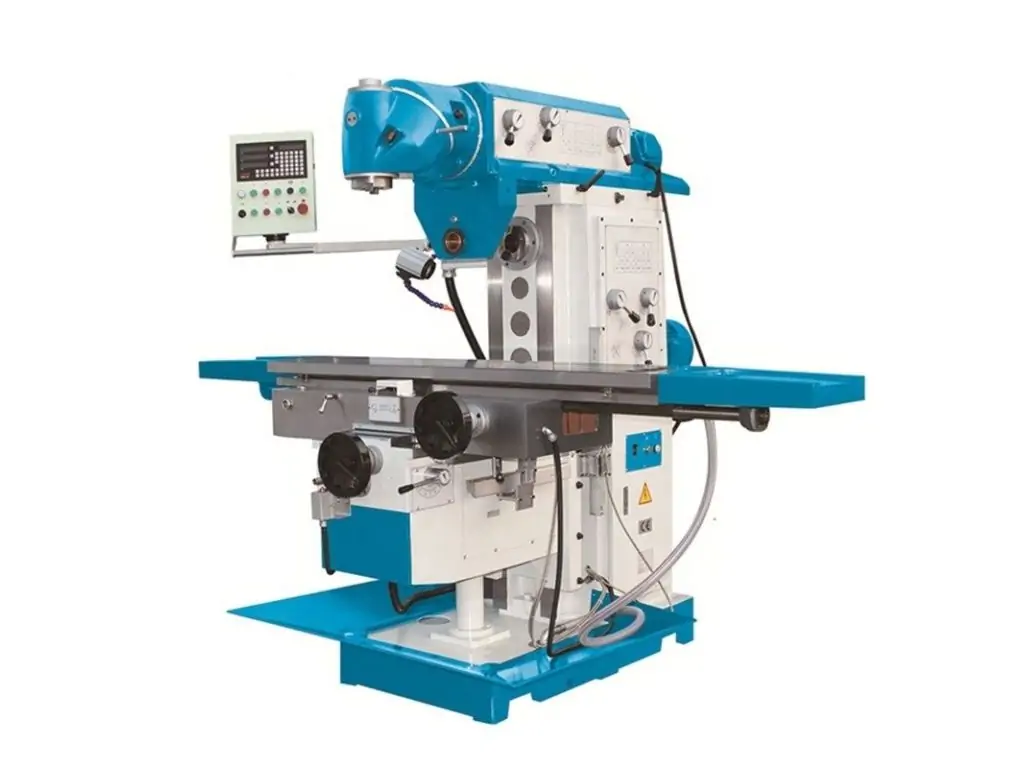

Универсальный фрезерный станок MAST M-F 150 SERVO

Универсальный фрезерный станок MAST M-F 150 SERVO с вертикальной и горизонтальной системами фрезерования позволяет обрабатывать практически все типы поверхностей и работать с широким спектром инструментов, а также выполнять комбинированную обработку без переустановки заготовки. Высокая общая мощность (двигатель вертикального шпинделя 4 кВт, горизонтального – 5,5 кВт) обеспечивает эффективную работу под нагрузкой без потери производительности, а регулируемая скорость вращения – качественную обработку разных типов материалов.

Поворотная фрезерная головка позволяет фрезеровать под углом, а 3-осевая конструкция стола - работать со сложными геометрическими формами. Ход подачи по оси Х составляет 1300 мм, Y – 320 мм, Z – 450 мм. Закаленные и отшлифованные направляющие обеспечивают плавное и точное движение, а массивная, жесткая конструкция – стабильность и точность в любых условиях. Благодаря цифровой индикации по 3 осям, этот горизонтально-вертикальный фрезерный станок гарантирует высокую повторяемость и стабильно высокое качество.

Особенности универсального фрезерного станка MAST M-F 150 SERVO

• 3-осевая конструкция
• Цифровая индикация по 3 осям
• Вертикальная и горизонтальная системы фрезерования
• Мощность двигателя вертикального шпинделя – 4 кВт
• Мощность двигателя горизонтального шпинделя – 5,5 кВт
• Скорость вращения вертикального шпинделя – 60-1750 об/мин
• Скорость вращения горизонтального шпинделя – 60-1800 об/мин
• Поворотная фрезерная головка
• Сервоприводы для 3 осей
• Система механической подачи по трем осям
• Ход подачи по оси Х – 1300 мм, Y – 320 мм, Z – 450 мм
• Регулировка скорости подачи потенциометром
• Автоматическая смазка для осей X и Z
• Большой чугунный стол с Т-образными пазами
• Закаленные, отшлифованные направляющие
• Система охлаждения СОЖ
• Контролируемые цифровые линейки
• Освещение рабочей зоны
• Защитный экран
• Жесткая, литая станина
• Вес – 2800 кг.

Частые вопросы

Чтобы больше узнать об особенностях конструкции и работы горизонтально-вертикальных фрезерных станков, просмотрите ответы на вопросы.

Чем вертикально-горизонтальный фрезерный станок отличается от обычного вертикального?

Обычный вертикальный фрезерный станок имеет только одну систему – вертикальный шпиндель. Вертикально-горизонтальный станок имеет два шпинделя: силовой горизонтальный и универсальный вертикальный. Это позволяет на одном станке выполнять и массивное фрезерование дисковыми фрезами, и точные операции концевыми фрезами.

В чем преимущество сервоприводов на фрезерном станке перед обычными механическими приводами подачи?

Сервоприводы на фрезерном станке обеспечивают ряд весомых преимуществ:

• Идеальная плавность движения и отсутствие рывков
• Значительно выше точность позиционирования
• Плавная регулировка скорости в широком диапазоне
• Стабильная работа даже при тяжелой резке
• Существенное повышение производительности.

Для каких задач используется горизонтальный шпиндель фрезерного станка?

Горизонтальный шпиндель предназначен для силового фрезерования дисковыми, шпоночными, модульными, торцевыми и фасонными фрезами большого диаметра. Позволяет фрезеровать широкие плоскости, обрабатывать несколько поверхностей или пазов за один проход и выполнять тяжелое снятие материала.

Можно ли на вертикально-горизонтальном фрезерном станке обрабатывать деталь с нескольких сторон без повторного базирования?

Да, можно комбинировать горизонтальное и вертикальное фрезерование на одном закреплении детали. Это уменьшает погрешности и значительно ускоряет работу.

Подходит ли вертикально-горизонтальный фрезерный станок для серийного производства?

Такие станки будут эффективными для малых и средних серий. Для крупных серийных производств лучше выбрать оборудование с ЧПУ.
