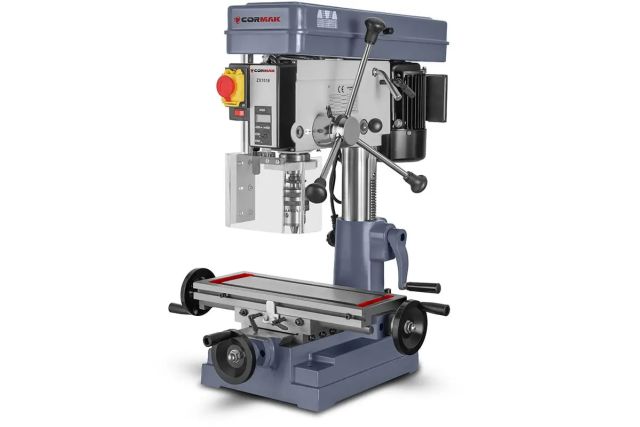

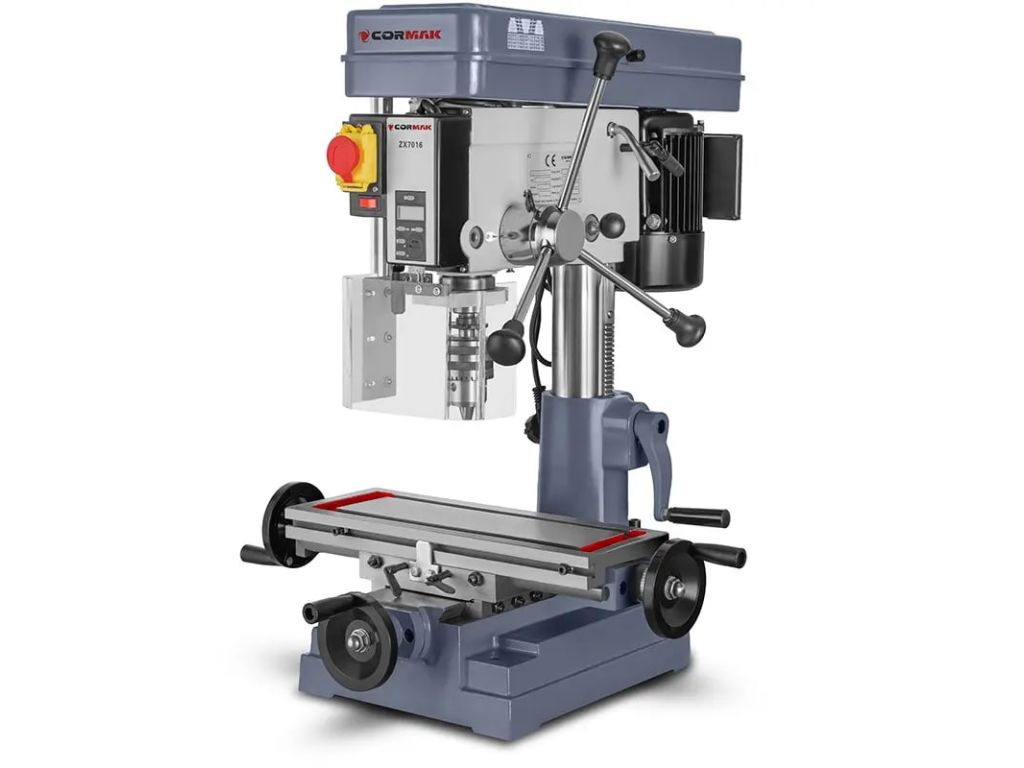

Универсальный сверлильно-фрезерный станок CORMAK ZX7016

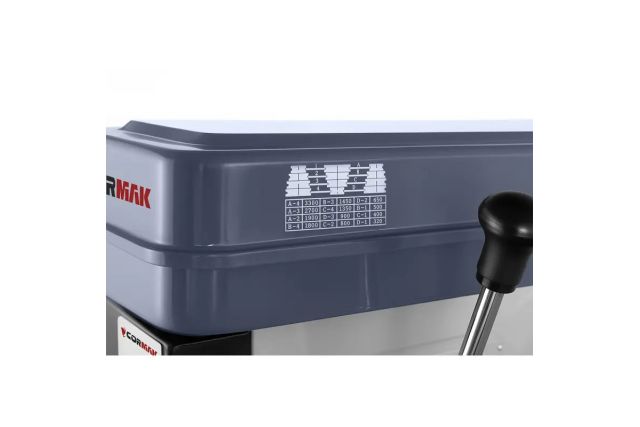

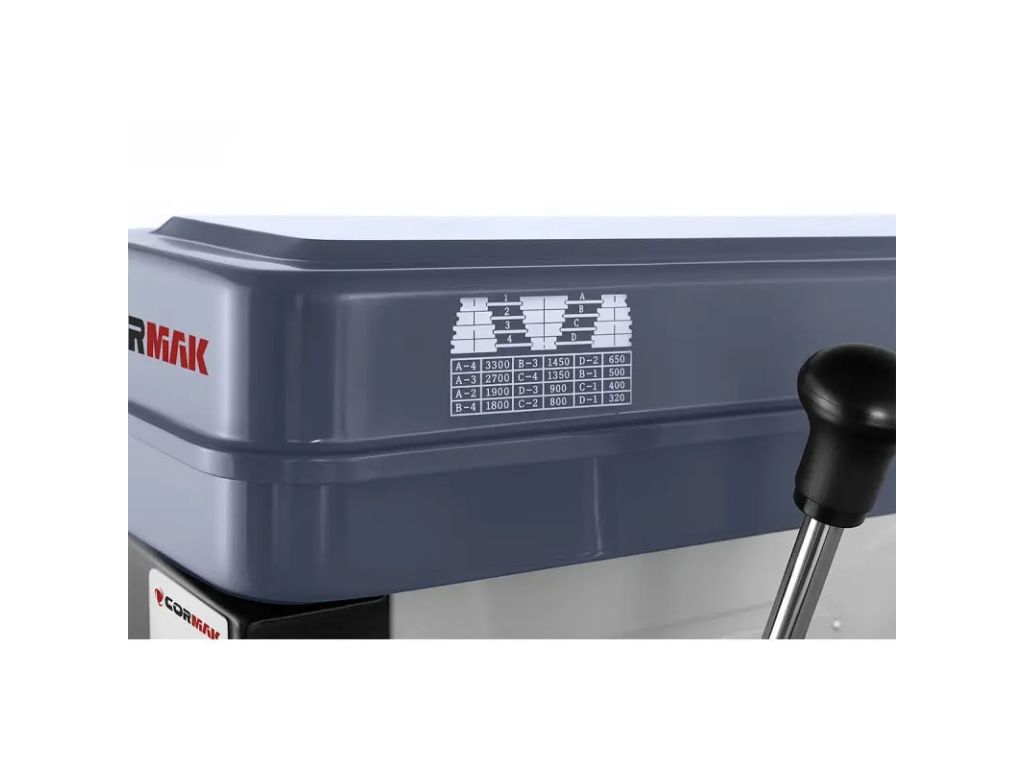

Универсальный сверлильно-фрезерный станок CORMAK ZX7016 – это компактное оборудование настольного типа, предназначенное для сверления, зенкования и рассверливания отверстий, а также торцевого и концевого фрезерования. Максимальный диаметр сверления составляет 16 мм, концевого фрезерования – 12 мм, торцевого фрезерования – 40 мм. Конус шпинделя МК2 позволяет использовать широкий спектр оснастки, а 12-ступенчатая регулировка оборотов в диапазоне 320-3300 об/мин – подобрать оптимальный режим для разных материалов и инструментов.

Поперечный координатный стол с перемещением по осям Х и Y обеспечивает точное позиционирование детали, дает возможность обработки сложных контуров и пазов и выполнения нескольких операций без переустановки заготовки. Т-образные пазы на столе позволяют устанавливать разную оснастку и надежно фиксировать заготовки разной формы. Все механические компоненты изготовлены из металла, что делает этот комбинированный сверлильно фрезерный станок надежным и долговечным в производственных условиях. Цифровое считывание хода пиноли обеспечивает максимальную контролируемость процесса обработки.

Особенности универсального сверлильно-фрезерного станка CORMAK ZX7016

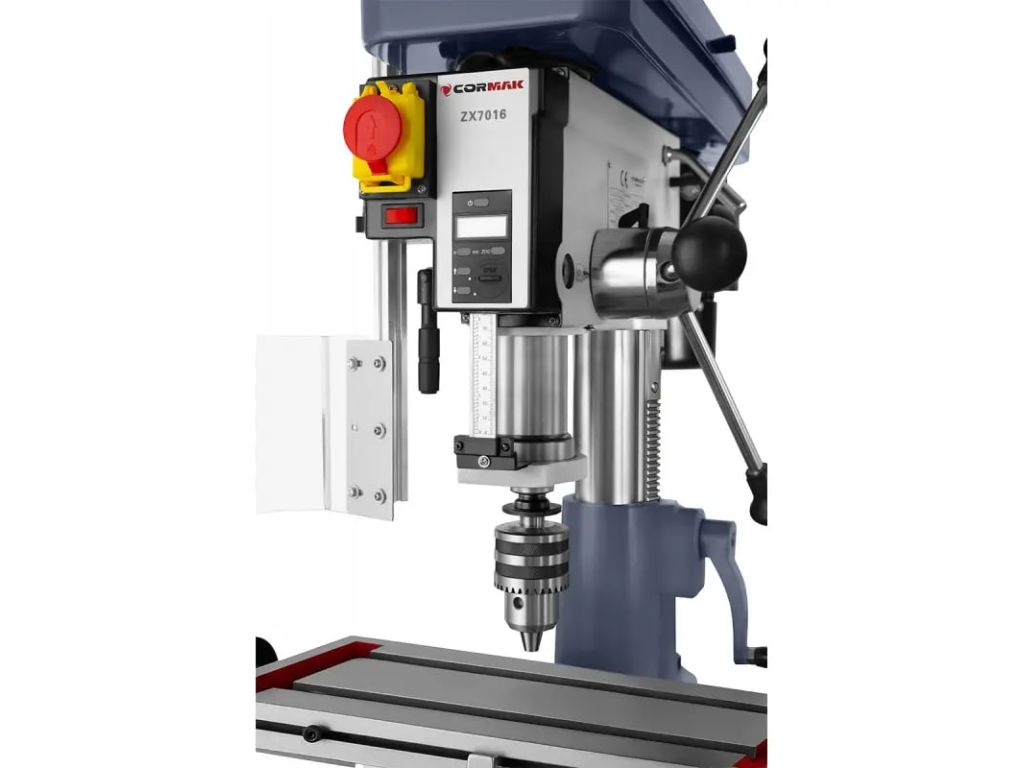

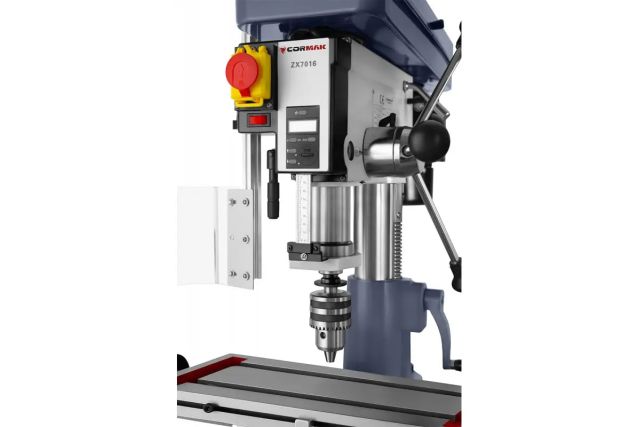

• Цифровое считывание глубины сверления/ фрезерования
• Встроенный светильник для мастерской в ​​корпусе машины
• Прочная профессиональная конструкция, обеспечивающая длительный срок службы
• Многофункциональность: возможности сверления и фрезерования в одном устройстве

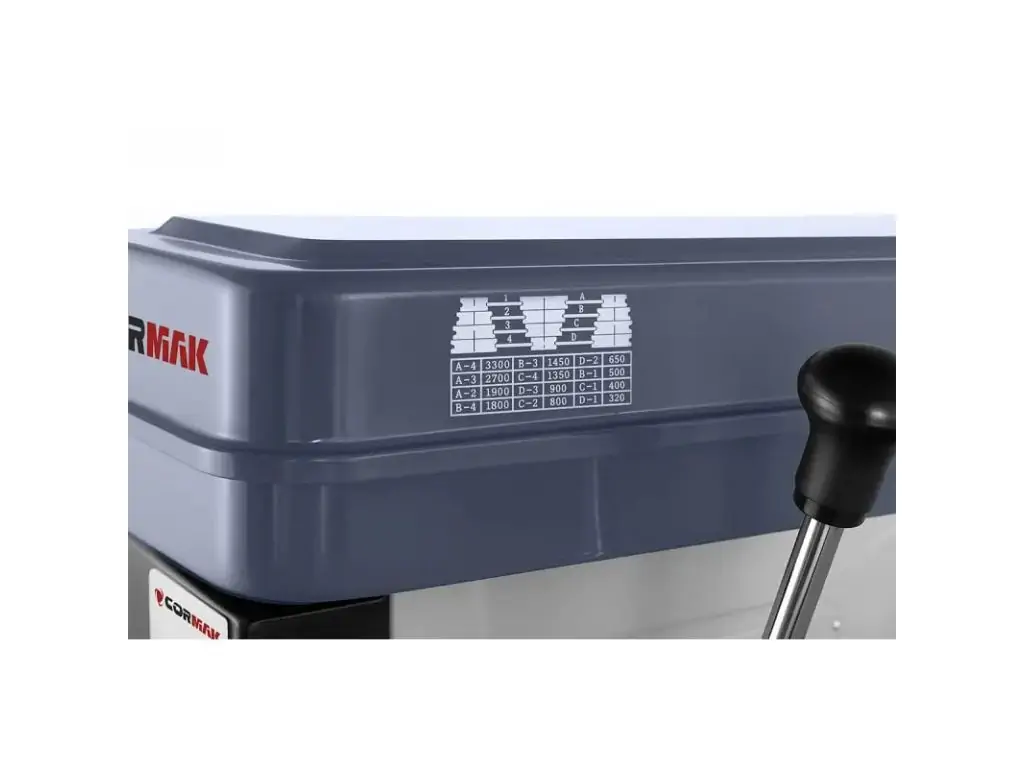

• Передача мощности через надежную ременную передачу
• Шпиндель установлен на прецизионных шариковых подшипниках
• Регулировка высоты шпинделя позволяет адаптироваться к разным задачам
• Сквозной шпиндель с резьбой для крепления рабочих головок

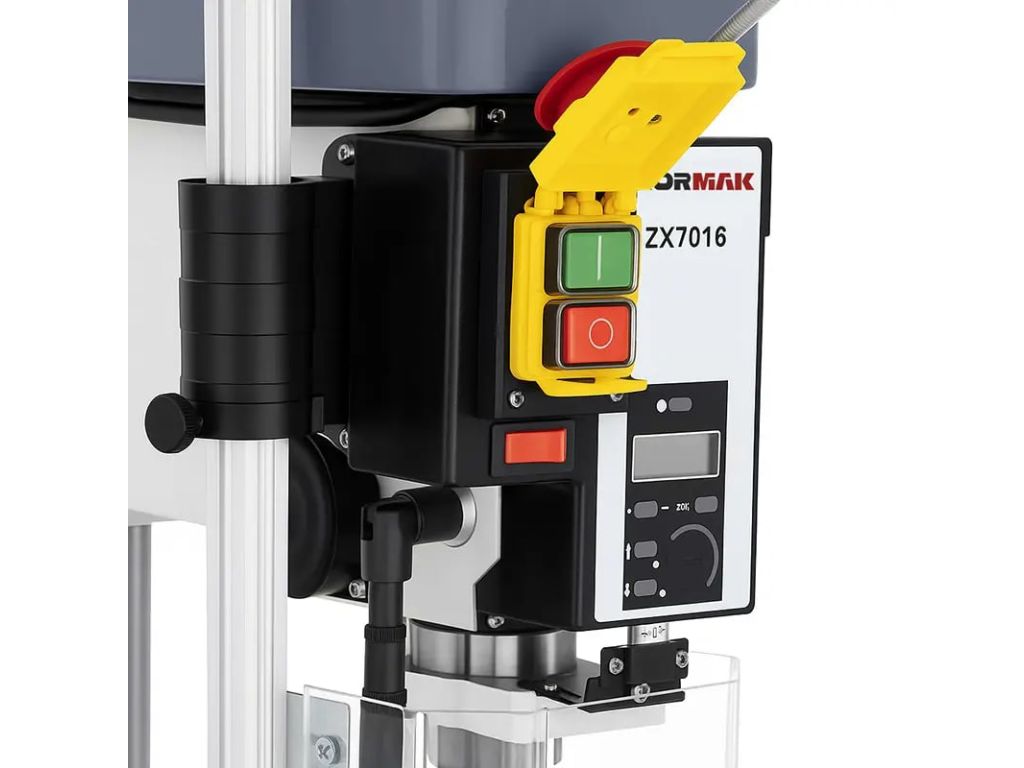

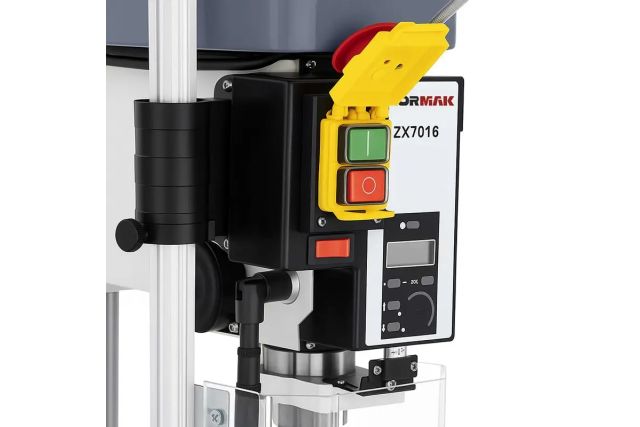

• Предохранительный выключатель с классом защиты IP54 – повышенная безопасность использования
• Тихий, эффективный электродвигатель обеспечивает комфортную работу
• Все механические компоненты, включая шкивы, изготовлены полностью из металла – для максимальной прочности и надежности.

Комплектация универсального сверлильно-фрезерного станка CORMAK ZX7016

В стандартную комплектацию входят:

• Патрон 3-16 мм
• Опора патрона
• Поперечный координатный стол
• Набор ручных инструментов.

Частые вопросы

Больше о сверлильно-фрезерных станках и их конструкции – в ответах на частые вопросы.

Почему настольные фрезерно-сверлильные станки обычно имеют ременную передачу?

Ременная передача простая и надежная в производственных условиях, а также работает как механический предохранитель, защищая двигатель и шпиндельный узел от перегрузок. Для небольших станков это очень важно.

Какие преимущества для сверлильно-фрезерного станка дает координатный стол?

Координатный стол обеспечивает точное позиционирование заготовки, дает возможность фрезерования и серийного сверления отверстий и позволяет работать с разной оснасткой. Это значительно расширяет технологические возможности станка.

Как сверлильно-фрезерные станки могут выполнять много операций без переустановки детали?

Благодаря координатному столу и вертикальной подаче шпинделя заготовку можно точно позиционировать относительно инструмента. Это позволяет выполнять несколько операций подряд без повторного закрепления заготовки.

Почему сверлильно-фрезерные станки тяжелее обычных сверлильных?

Фрезерование создает значительно большие боковые нагрузки, чем сверление. Поэтому такие станки имеют более массивную станину, более жесткую колонну и более тяжелый рабочий стол. Это уменьшает вибрацию и повышает точность обработки.

Почему во фрезерно-сверлильных станках более короткая пиноль шпинделя?

При фрезеровании важна максимальная жесткость шпинделя. Если пиноль будет длинной, она может создавать люфт и вибрацию. Поэтому в таких станках ход пиноли ограничен, а основная регулировка высоты осуществляется перемещением головки или стола.
