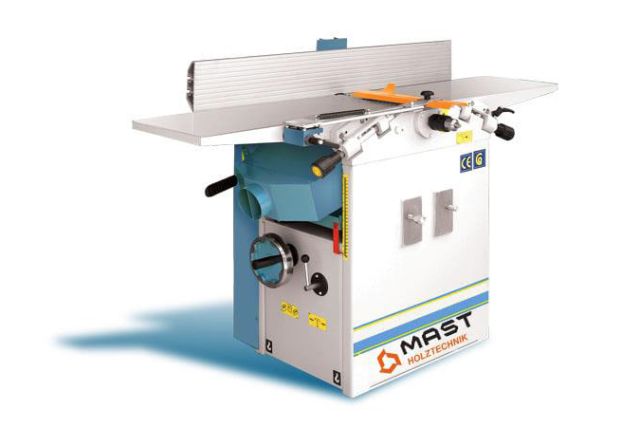

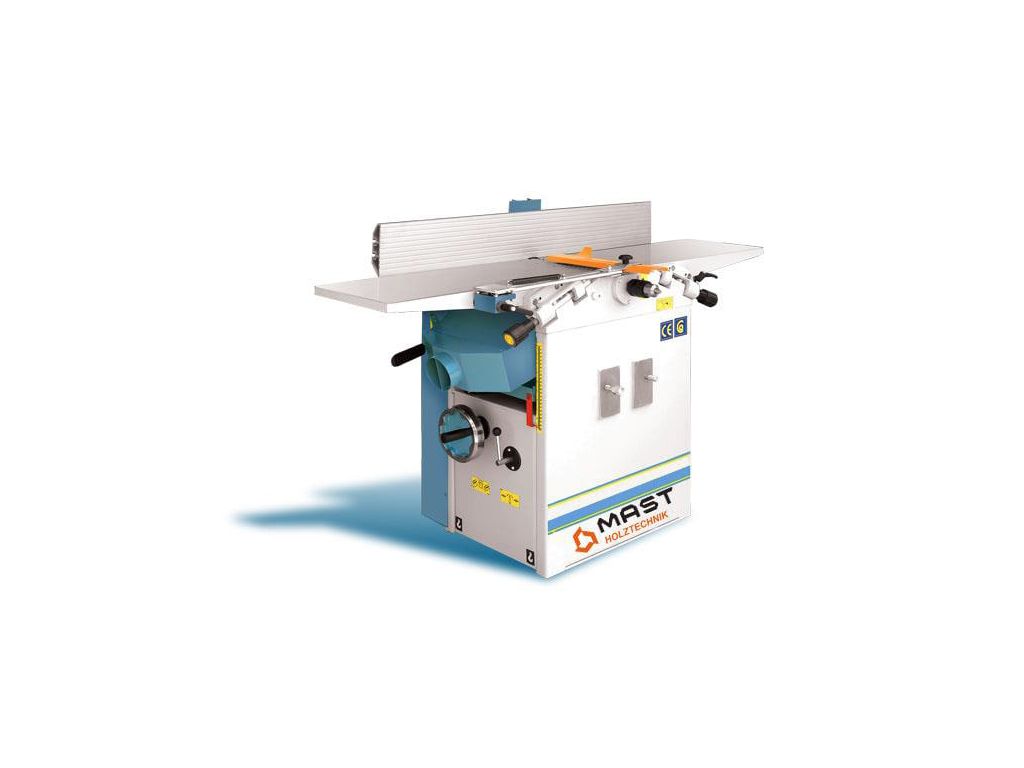

Фуговально-рейсмусовый станок MAST Holztechnik ADM 320

Фуговально-рейсмусовый станок MAST Holztechnik ADM 320 имеет ширину обработки 320 мм и диапазон толщин обрабатываемого материала 4-230 мм, что позволяет работать с большинством стандартных заготовок в небольших и средних столярных и мебельных мастерских. Мощность двигателя 2,2 кВт/3 кВт достаточная для эффективной работы с разными породами древесины. 3-ножевой строгальный вал Ø 80 мм имеет скорость вращения 5600 об/мин, что обеспечивает качественную резку древесины любой твердости. Максимальная глубина снятия за проход – 5 мм на фуговальной части и 3 мм на рейсмусе.

Столы выполнены из чугуна и имеют шлифованную поверхность для легкого скольжения заготовок. Длина фуговальных столов 1500 мм позволяет точно обрабатывать длинные заготовки. Направляющая линейка с регулировкой угла от 90° до 45° обеспечивает качественное фугование под углом. Жесткая конструкция весом 315 кг делает этот фуганок рейсмус 3 ножа точным и стабильным, а компактный размер позволяет удобно установить его в небольшом помещении.

Технические характеристики фуговально-рейсмусового станка MAST Holztechnik ADM 320

Преимущества фуговально-рейсмусового станка MAST Holztechnik ADM 320

• Ширина обработки - 320 мм
• Толщина заготовок - 4-230 мм
• Глубина снятия за проход - 5 мм фуганок, 3 мм рейсмус
• Мощность двигателя - 2,2 кВт
• 3-ножевой строгальный вал Ø 80 мм
• Скорость вращения вала - 5600 об/мин
• Литой чугунный стол со шлифованной поверхностью
• Размер фуговальных столов - 320х1500 мм
• Размер рейсмусового стола - 316х600 мм
• Центральная колонна рейсмусового стола
• Быстрая смена режима путем подъема столов
• Регулировка глубины строгания вращением рычага
• Выставление толщины обработки маховиком по шкале
• Рифленый вал подачи с косыми насечками
• Гладкий стальной приемный вал
• Скорость подачи - 7 м/мин
• Когтевая защита от обратного выброса заготовки
• Алюминиевая направляющая линейка длиной 1100 мм (наклон до 45°)
• Защитный кожух ножевого вала
• Вес станка - 315 кг.

Доступные опции фуговально-рейсмусового станка MAST Holztechnik ADM 320

• Сверлильный узел с патроном WESTCOTT 0-16 мм
• Двигатель мощностью 3 кВт/ 4 кВт.

Конструктивные особенности фуговально-рейсмусового станка MAST Holztechnik ADM 320

	СИСТЕМА ОТБРАСЫВАНИЯ СТОЛОВ Удобное и быстрое поднятие столов трансформирует станок с фуговального в рейсмусовый.
	ЛИТЫЕ ЧУГУННЫЕ СТОЛЫ Длиной 1500 мм с ребрами жесткости отлично гасят вибрацию и являются надежной базой для заготовки. Удаление стружки через аспирационное отверстие Ø 120 мм.
	РЕГУЛИРОВКА СТОЛА Выставление на нужную глубину строгания путем вращения рычага. Жесткая фиксация заданного размера.
	РЕЙСМУСОВЫЙ УЗЕЛ Выставление толщины обработки с помощью маховика по линейке. Фиксация стола с помощью рычага. Чугунный стол с ребрами жесткости перемещается с помощью мощной центральной опоры. Для дополнительной жесткости стола установлена ​​стальная опора.
	ВАЛЬЦЫ ПОДАЧИ Подача заготовки с помощью рифленого вала с косыми насечками. На выходе гладкий стальной вал. Когтевая защита предотвращает выброс заготовки.
	ПРИВОД ПОДАЧИ РЕЙСМУСОВОГО УЗЛА Осуществляется с помощью зубчатой ​​и цепной передачи. При работе на фуговальном узле привод вальцов отключается с помощью рычага.
	НАПРАВЛЯЮЩАЯ ЛИНЕЙКА Алюминиевая линейка длиной 1100 мм является хорошей базой для обработки. Наклон до 45° позволяет снимать фаску под нужным углом. Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной.
	ОТКИДНАЯ ЗАЩИТА НОЖЕВОГО ВАЛА Надежно закрывает вал и жестко фиксируется, что обеспечивает безопасность работы оператора.
	СВЕРЛИЛЬНО-ПАЗОВАЛЬНОЕ УСТРОЙСТВО (ОПЦИЯ!!!) Опционально станок можно оснастить сверлильно-пазовальным устройством и использовать как 3-х операционный. База для установки сверлильно-пазовального устройства подготовлена ​​на станке, поэтому дооснащение возможно в любое время.

Частые вопросы

Лучше разобраться в особенностях конструкции и эксплуатации фуговально-рейсмусовых станков помогут ответы на часто задаваемые вопросы.

Как влияет количество ножей на валу на чистоту обработки фуговально-рейсмусового станка?

Чем больше ножей — тем меньше интервал между резами и чище поверхность. В профессиональных моделях обычно три ножа, в премиальных — четыре ножа или спиральный вал с десятками твердосплавных вставок.

Как влияет масса фуговально-рейсмусового станка на качество обработки?

Тяжелая станина лучше гасит вибрации, стабилизирует станок при обработке больших деталей и снижает уровень шума. Легкие модели удобнее для транспортировки, но имеют худшую стабильность при интенсивной работе.

Как в фуговально-рейсмусовых станках работает система аспирации?

В фуговально-рейсмусовых станках используется перекидной кожух, который перенаправляет воздушный поток к одному, общему для обоих режимов, патрубку вытяжки. При фуговании кожух устанавливается под ножевым валом, а при рейсмусовании - над ножевым валом.

Какую функцию выполняет центральная колонна рейсмусового стола комбинированного станка?

Центральная колонна обеспечивает высокую жесткость и синхронный подъем/опускание стола, минимизируя его перекос, что критично для получения параллельных поверхностей.

Почему важно иметь независимую регулировку глубины строгания для обоих режимов фуговально-рейсмусового станка?

Потому что при фуговании снимается верхний слой для выравнивания плоскости, а при рейсмусовании — слой снизу для доведения толщины. Различные задачи требуют разной глубины резки.
