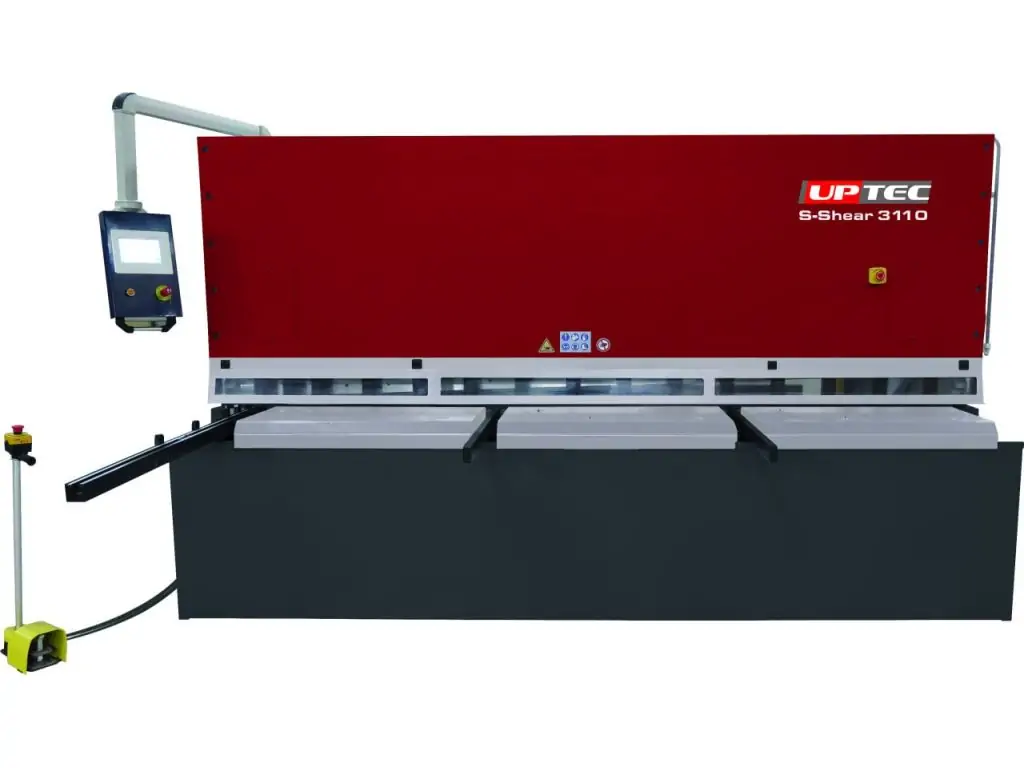

Гидравлические гильотинные ножницы UPTEC модели S-Shear предназначены для резки различных материалов с большой скоростью и высоким качеством. Они являются мощным и удобным оборудованием.

Стандартные контрольные устройства CYBELEC позволяют легко программировать оборудование. После ввода типа, толщины и длины обрабатываемого материала произойдет быстрая автоматическая настройка зазора между лезвиями ножей, положение заднего упора, длины рабочего хода и угла реза.

КОНТРОЛЕР Cybelec CybTouch 8

• Автоматическая настройка зазора между лезвиями ножей, угла реза и длины рабочего хода в зависимости от типа и толщины материала.
• Программирование 5 типов материала.
• Разрешение отхода-подхода заднего упора в процессе резки.
• Контроль величины рабочего хода
• Автоматическая подстройка положения заднего упора в зависимости от зазора между лезвиями ножей.
• Повторное и последовательное исполнение программ, организация подпрограмм и последовательности программ.
• Многоцелевой процессор, спроектированный с применением ASIC и SMD. Это обеспечивает очень хорошую интеграцию и высокую надежность.
• Экран LCD, графический с видимой поверхностью 75x130 мм, с автоматической настройкой контрастности и разрешением 240x128 пикселей.
• Внутренняя память SRAM.
• Память FLASH (опция), возможность работы через порт RS 232, 2 порта RS 232 поставляются за дополнительную плату.
• Высокоскоростные (250 кГц) оси N2Х с программируемым разрешением и регулятором PID. - Автоматическое преобразование дюйм/мм, ТОN/ТОNS.

Стандартная комплектация:

• Мощный и скоростной автоматически складывающийся задний упор, движущийся на шариковинтовой паре с длиной хода 1000 мм.
• Мощные прижимные цилиндры, предотвращающие скольжение обрабатываемого листа.
• Шариковые опоры на столе, способствующие легкому перемещению обрабатываемых листов.
• Контроллер CYBELEC CybTouch 8.
• Цельные верхний и нижний ножи высокого качества: нижний нож – с 4-мя режущими кромками, верхний нож – с 2-мя режущими кромками.
• Гидравлическая система настройки зазора между лезвиями ножей.
• Гидравлическая система Bosch-Rexroth.
• Электрическая система (двигатель Siemens, электрические компоненты Schneider)
• Передний суппорт с качающимися упорами.
• Педаль рассчитана на одиночную и непрерывную работу.
• Подсветка линии резки.
• Передняя и задняя защита
• Фиксированный угол реза

Стандартное оборудование

Моноблочная стальная рама:

Ножницы с поворотной балкой S-Shear изготовлены из жесткой конструкционной стальной рамы для длительного срока эксплуатации тяжелых работ.

Подвесная панель управления:

S-Shear имеет подвесную панель управления, поэтому оператор может легко перемещать панель управления в соответствии с рабочим положением.

Серия S-Shear стандартно оснащена управлением с ЧПУ:

• Cybelec CybTouch 8G (цветной сенсорный экран) разрешает
• Автоматическая регулировка длины реза (хода)
• Автоматические расчеты функций резки в соответствии со спецификацией материала
• Шариково-винтовая задняя часть с ходом 1000 мм
• Автоматическая регулировка зазора лезвия

Автоматическая регулировка наклона лезвия с ЧПУ

1-метровая открывающаяся защитная палка с защитным выключателем

Барьер заднего света и задние боковые защитные панели

Барьер заднего освещения предназначен для безопасности во избежание входа любого человека в машину с задней стороны. Машина останавливается автоматически, если световой барьер обнаруживает любого человека.

Задние листы – раздвижные плиты

Квадратный кронштейн с линейкой, Т-образным пазом и ограничителем для наклона, а также сплошными опорными кронштейнами

Удерживающие поршни с резиновыми накладками и фиксированный угол срезки (см. технические данные для каждого угла резки машины)
