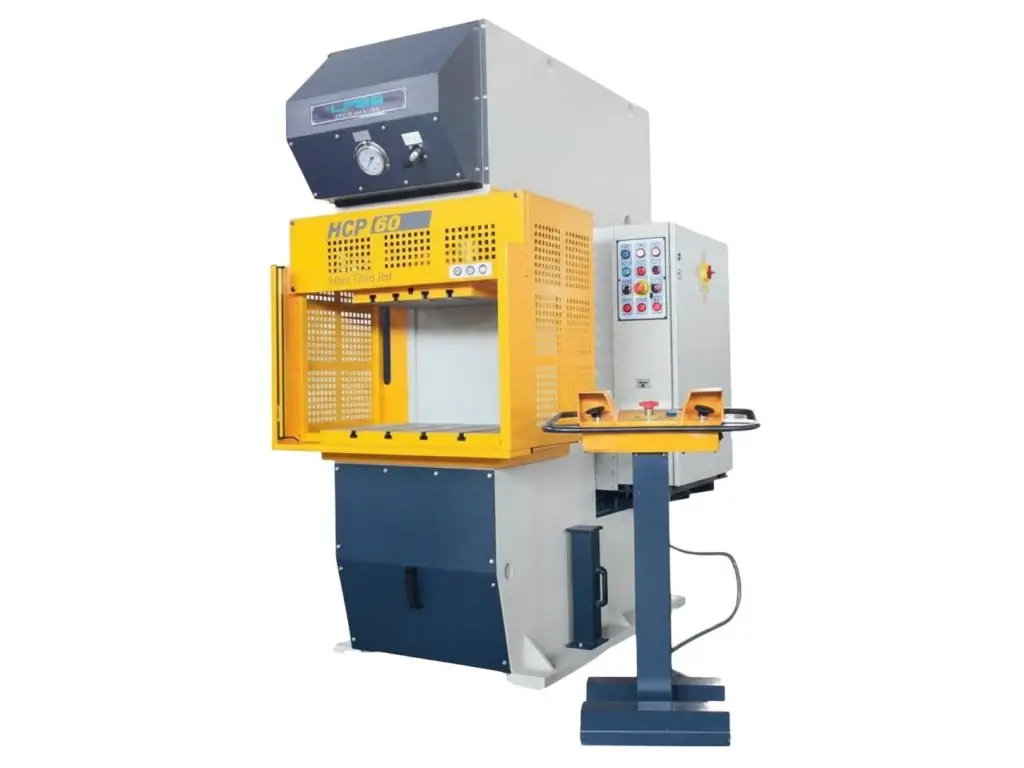

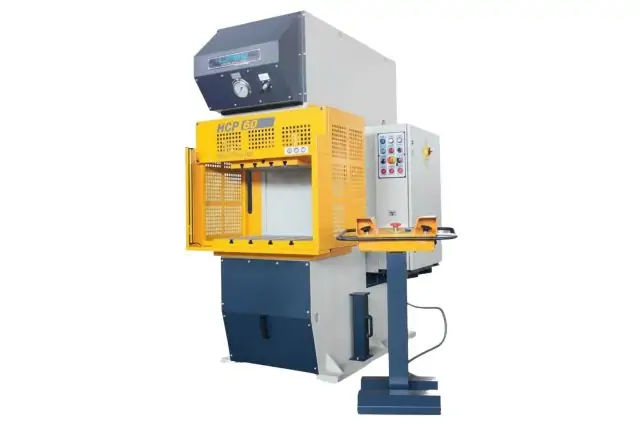

Гидравлический С-образный пресс HCP 60

Гидравлический С-образный пресс HCP 60 – это мощное универсальное оборудование для обработки листового металла усилием 60 тонн. Благодаря рабочему ходу 250 мм и глубине горловины 450 мм подходит для широкого спектра операций (пробивка, формовка, вытяжка и другие) и разных размеров заготовок. Четыре направляющих поршня обеспечивают точность, параллельность и стабильность движения ползуна, минимизируя боковые отклонения. Клапан регулировки давления позволяет регулировать усилие, что повышает эффективность обработки и предотвращает повреждение материалов.

Скорость опускания 26 мм/с позволяет быстро подвести ползун к детали. Скорость в рабочем режиме составляет 8,5 мм/с (при максимальном давлении), что обеспечивает точную и контролируемую обработку. Возможность настройки верхней и нижней мертвых точек позволяет сократить время цикла. Этот пресс С-образный 60 тонн обеспечивает свободный доступ с трех сторон, что делает его удобным для работы с длинными и габаритными деталями.

Особенности гидравлического С-образного пресса HCP 60

• Мощность двигателя – 7,5 кВт
• Усилие – 60 тонн
• Рабочий ход – 250 мм
• Глубина зева – 450 мм
• Скорость опускания – 26 мм/с
• Рабочая скорость – 8,5 мм/с (при максимальном давлении)
• Скорость возврата – 47 мм/с
• Рабочее давление - 236 Бар
• Вместимость гидравлического бака – 200 л
• Возможность настройки верхней и нижней мертвых точек
• Регулировка усилия за счет клапана регулировки давления
• Манометр для контроля давления

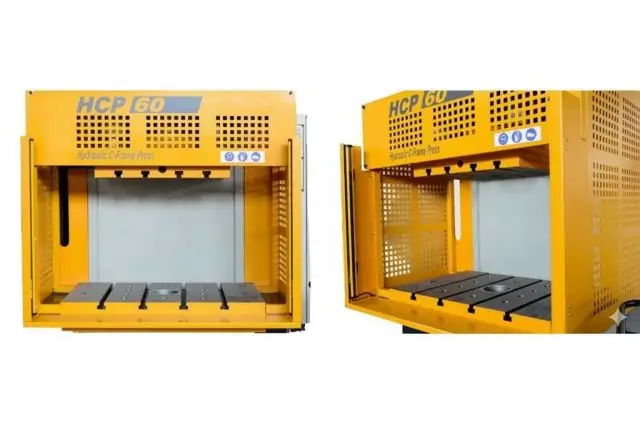

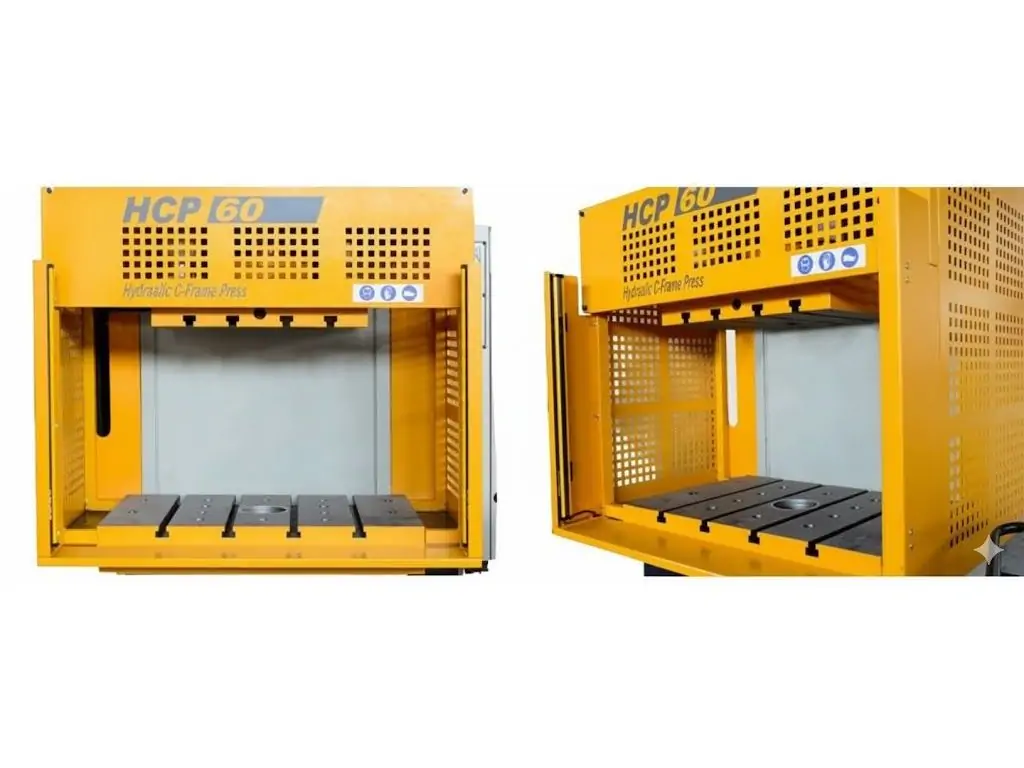

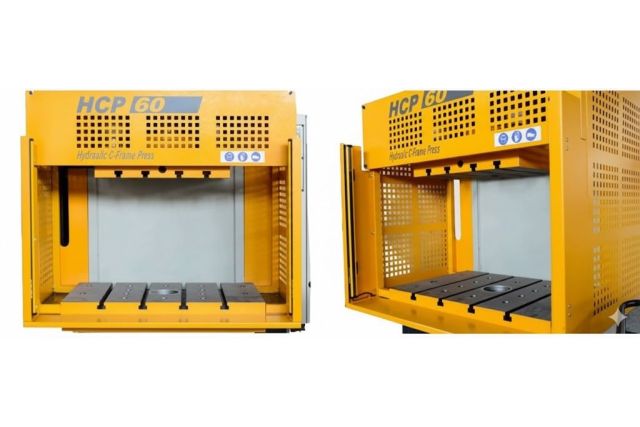

• Четыре направляющих поршня ползуна
• Т-канавки на столе
• Защитный световой занавес
• Двуручное управление
• Выносной пульт управления
• С-образная рама с доступом к рабочей зоне с 3 сторон
• Литая чугунная станина
• Габаритные размеры – 1820х960х2400 мм
• Вес – 4 тонны.

Частые вопросы

Больше об особенностях С-образных прессов по металлу – в ответах на частые вопросы.

На какие типы делятся С-образные прессы для металла?

По приводной системе С-образные прессы есть гидравлические, механические и комбинированные (совмещают гидравлику и механику). По направлению приложения силы такие прессы делятся на вертикальные и горизонтальные.

Что такое глубина горловины C-образного пресса?

Глубиной горловины называется расстояние от вертикальной части рамы до центра ползуна (рабочей оси). Этот параметр определяет максимальный размер заготовки (от края до центра), которую можно обработать. Чем больше глубина горловины, тем большие детали можно разместить.

Какие ключевые критерии выбора С-образного пресса?

Ключевыми являются следующие 3 параметра:

• Тоннаж – максимальное усилие, которое может создать пресс
• Глубина горловины – определяет максимальный размер детали
• Высота рабочей зоны – максимальное расстояние между столом и ползуном, определяющее размер штампа, который можно установить.

Какие преимущества в С-образном прессе обеспечивают четыре направляющих штока на ползуне?

В стандартной C-образной раме, особенно под нецентральной нагрузкой, ползун может немного перекашиваться или наклоняться. Четыре направляющих штока стабилизируют движение ползуна, гарантируя, что оно останется идеально параллельным рабочему столу в течение всего хода. Также 4 направляющие помогают снизить эффект раскрытия C-образной рамы во время максимального давления, что является типичной проблемой открытых прессов.

Какие преимущества С-образных прессов по сравнению с Н-образными?

C-образная рама открыта с трех сторон. Это позволяет удобную загрузку/выгрузку габаритных и длинных заготовок, что невозможно сделать на Н-образных прессах, где пространство ограничено боковыми стойками. Также, благодаря открытой конструкции, С-образные прессы более универсальные для выполнения задач, требующих свободного пространства.
