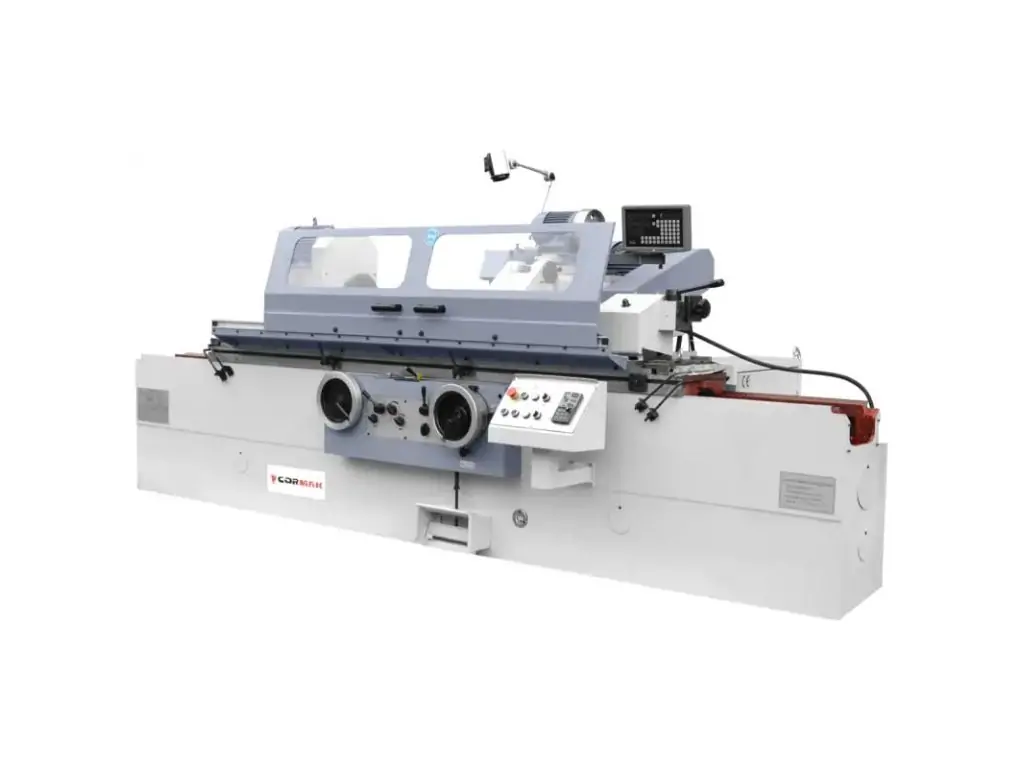

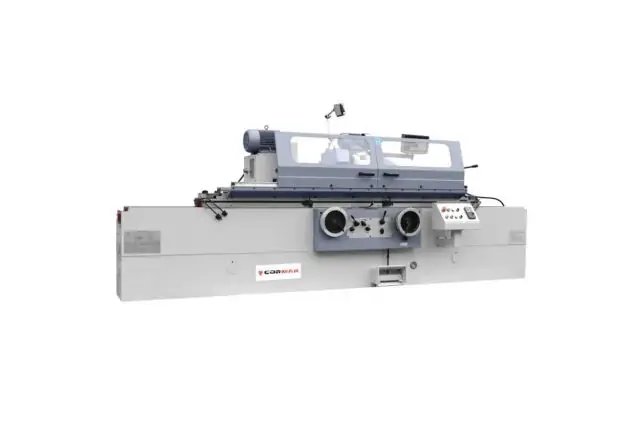

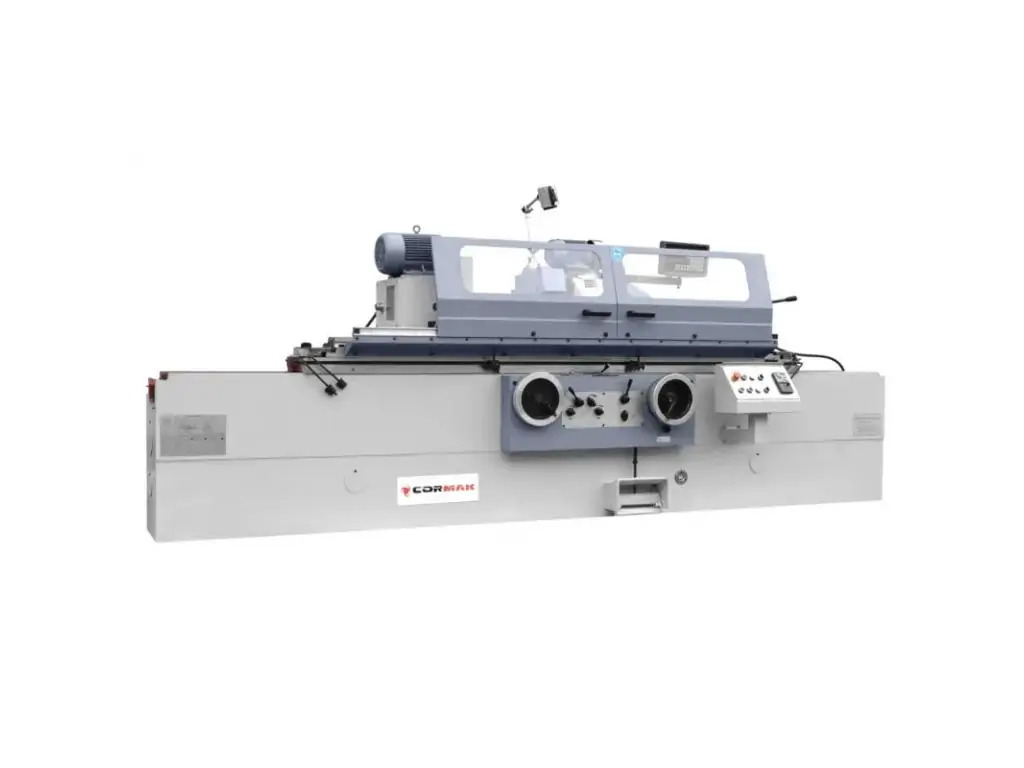

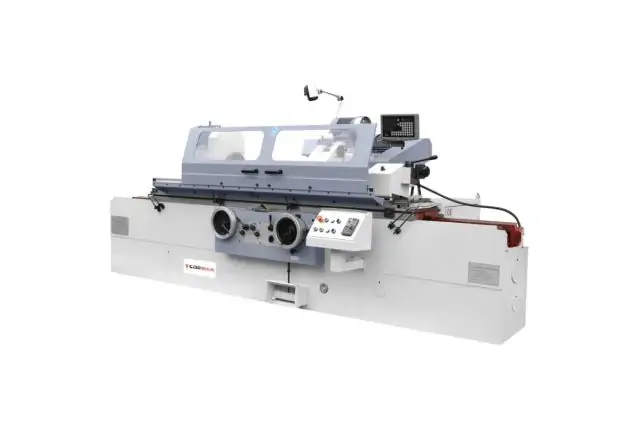

Круглошлифовальный станок для валов и отверстий CORMAK MW 320x1500

Круглошлифовальный станок для валов и отверстий CORMAK MW 320x1500 – это универсальное решение для промышленных предприятий, которым необходима точная обработка цилиндрических заготовок диаметром до 320 мм и длиной до 1500 мм. Преимуществами модели являются бесступенчатая регулировка скорости вращения шпинделя в диапазоне 25-220 об/мин, автоматическая ступенчатая подача (0,0025 мм) и гидравлическая система подачи стола с регулируемым давлением (0,9-1,1 МПа). Жесткая конструкция минимизирует вибрацию и обеспечивает стабильность обработки.

Возможность шлифования как наружных цилиндрических поверхностей (8-320 мм без люнета, 8-60 мм с люнетом), так и внутренних отверстий диаметром от 30 до 100 мм делают этот универсальный круглошлифовальный станок эффективным для широкого спектра применений. Широкий диапазон стандартных функций, включая головку для внутренней шлифовки и 3-кулачковый патрон (Ø200 мм), расширяет возможности станка.

Преимущества круглошлифовального станка для валов и отверстий CORMAK MW 320x1500

• Высокая точность обработки. Минимальная ручная и автоматическая подача 0,0025 мм и точные поперечные подачи ( грубая 0,01 мм, точная 0,0025 мм) обеспечивают превосходное качество обработки поверхности
• Универсальность применения. Возможность шлифования валов диаметром 8-320 мм и отверстий диаметром 30-100 мм с максимальной наружной длиной обработки 1500 мм и внутренней длиной обработки 125 мм
• Стабильность и долговечность. Массивная конструкция с высокоточным шпинделем и гидравлической приводной системой минимизирует вибрации, обеспечивая стабильность во время интенсивной работы
• Эффективная гидравлическая система. Гидравлическая подача стола с диапазоном скорости 0,1-4 м/мин и регулируемым давлением (0,9-1,1 МПа) обеспечивает плавные и точные движения, повышая эффективность обработки

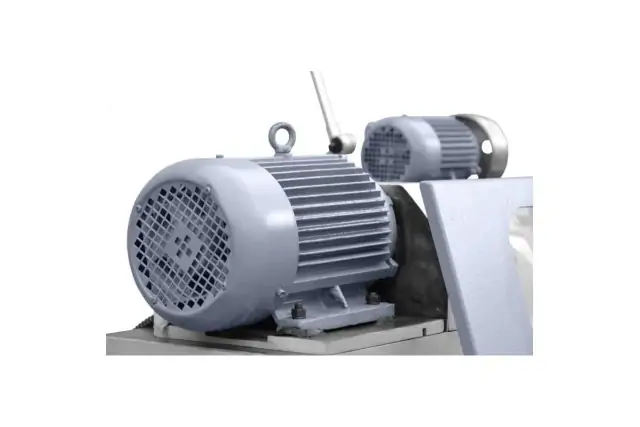

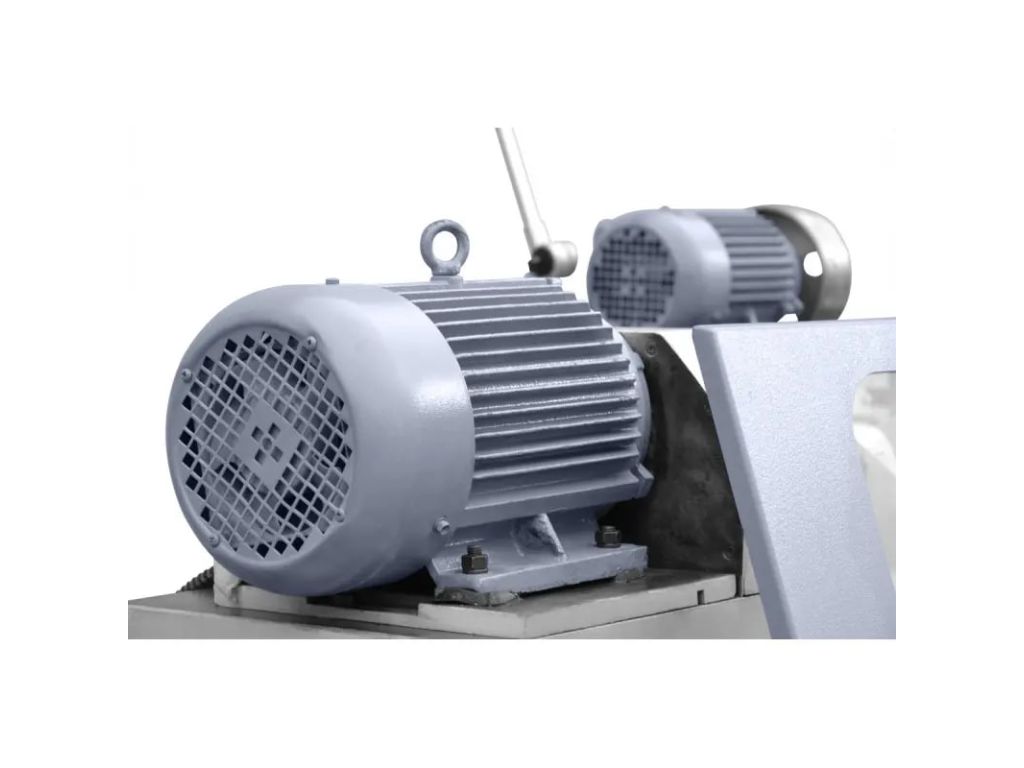

• Низкий уровень шума. Использование винтовых насосов в гидравлической системе обеспечивает бесшумную работу, повышая комфорт использования в промышленной среде
• Гибкая конфигурация. Широкий выбор стандартного оборудования и дополнительных опций позволяет адаптировать машину к конкретным производственным потребностям
• Готовность к работе. Машина полностью готова к немедленному началу производства, что минимизирует время простоя.

Комплектация круглошлифовального станка для валов и отверстий CORMAK MW 320x1500

В комплект поставки входят:

• Бак охлаждающей жидкости (СОЖ)
• Правильщик (обкатчик)
• Шлифовальный круг
• Балансировочный шпиндель
• 4 центра
• Упор
• Открытый люнет
• Инструменты для демонтажа шлифовального круга
• Уплотнительное кольцо
• Устройство для балансировки шлифовального круга
• Головка для внутренней шлифовки
• Трехкулачковый патрон
• Сопло для внутренней шлифовки
• Инструкция по эксплуатации на польском языке
• Декларация соответствия CE.

Частые вопросы

Для лучшего ознакомления с круглошлифовальными станками просмотрите ответы на частые вопросы.

Как круглошлифовальный станок обеспечивает возможность обработки как валов, так и отверстий?

Возможность обработки и валов, и отверстий реализуется благодаря следующим конструктивным особенностям:

• Две разные шлифовальные бабки или сменные шлифовальные головки
• Адаптированная для обоих типов обработки система фиксации детали
• Высокая жесткость станины и направляющих
• Возможность точной настройки режимов подачи.

Почему важна жесткость станины круглошлифовального станка?

Шлифование – это процесс с микроскопическими припусками, поэтому даже незначительные колебания станины могут испортить геометрию детали. Тяжелая литая станина гасит вибрации и обеспечивает стабильность во время длительного цикла.

Какое значение имеет диаметр шлифовального круга круглошлифовального станка?

Больший диаметр круга обеспечивает более высокую скорость резки и большую площадь контакта, что увеличивает производительность обработки. Малый диаметр позволяет работать в труднодоступных местах и ​​с внутренними отверстиями. Выбор зависит от глубины резки, материала и нужной шероховатости.

Зачем нужна компенсация износа круга круглошлифовального станка?

Шлифовальный круг постепенно стирается, изменяя геометрию и размер. Система компенсации автоматически корректирует положение инструмента для сохранения точности размеров детали без вмешательства оператора.

Какая роль люнетов в круглошлифовальном станке?

Люнеты в круглошлифовальном станке играют чрезвычайно важную роль, особенно при обработке длинных и тонких валов. Выполняют следующие функции:

• Предотвращение прогиба заготовки
• Устранение биения и колебаний
• Сохранение точности шлифовки по всей длине.
