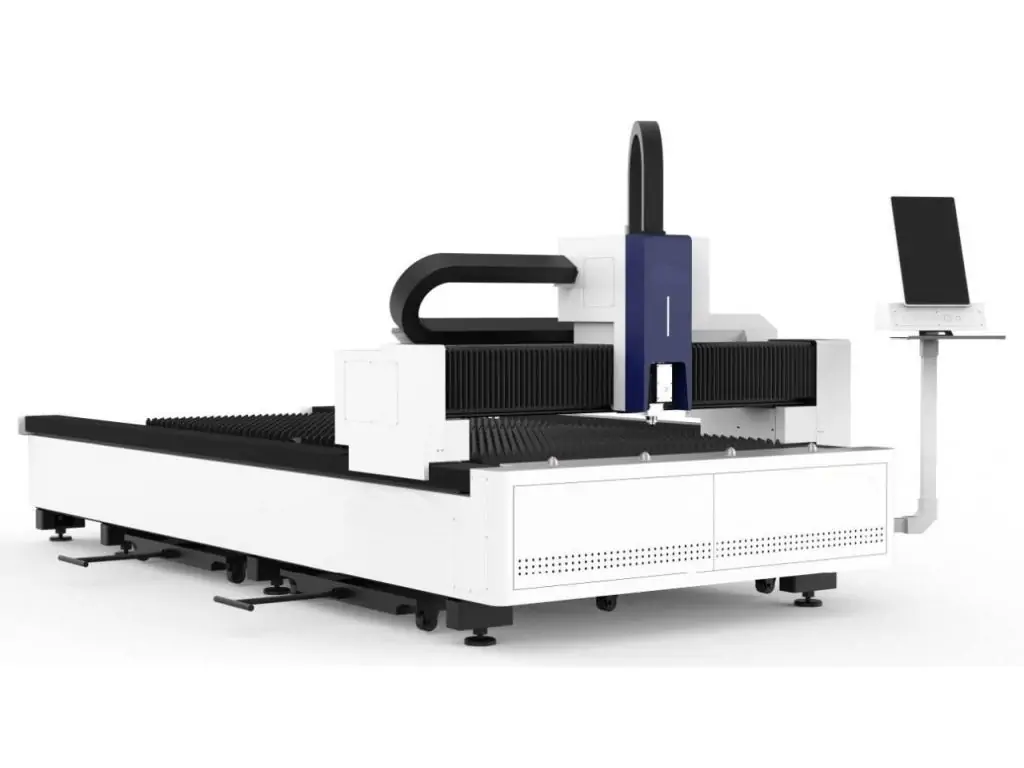

Лазерный станок для резки листа MAST МК-6020С

Лазерный станок для резки листа MAST МК-6020С открытого типа предназначен для автоматизированного раскроя листового металла в условиях промышленного производства. Рабочая зона 6200х2100 мм позволяет работать с крупногабаритными или нестандартными листами без предварительной подготовки. Жесткая портальная конструкция минимизирует вибрации и помогает сохранять точность на всей площади листа. Система ЧПУ Raytools XC3000Plus с интеллектуальным управлением траекторией резки и автоматическим определением края листа обеспечивает высокую производительность производства, а высокоскоростной обмен данными через EtherCAT между контроллером, приводами и головкой дает точную синхронизацию движений. Функция оптимизации размещения заготовки сокращает отходы материала, а симуляция резки перед запуском уменьшает количество брака.

Модель использует оптоволоконный лазерный источник Raycus CE, который обеспечивает плотный, концентрированный луч и стабильную мощность под нагрузкой и может непрерывно работать в течение 24 часов. Лазерная головка Raytools BS12K-CAT с интеллектуальным автофокусом и поддержкой EtherCAT-управления работает как часть единой системы, благодаря чему этот ЧПУ лазерный станок по металлу может автоматически изменять параметры резки в зависимости от материала и участка траектории. Серводвигатели и драйверы HCFA обеспечивают чрезвычайно высокую точность позиционирования и стабильность на высоких скоростях, а линейные направляющие HIWIN – точное и контролируемое перемещение. Мощное водяное охлаждение позволяет длительную работу без перегрева, а автоматическая централизованная смазка делает оборудование надежным и безотказным.

Технические характеристики лазерного станка для резки листа MAST МК-6020С

Преимущества лазерного станка для резки листа MAST МК-6020С

• Открытая конструкция с большой рабочей зоной
• Усиленная сварная станина из толстостенных труб
• Портал из авиационного алюминия
• Система числового программного управления Raytools XC3000Plus
• Оптоволоконный лазерный источник Raycus CE
• Лазерная головка Raytools BS12K-CAT с автофокусом
• Серводвигатели и драйвера HCFA
• Линейные направляющие HIWIN (Тайвань)
• Косозубая рейка YYC (Тайвань)
• Редукторы MOTOREDUCER
• Пневматика и клапаны AVENTICS
• Электрические компоненты Schneider
• Промышленный чиллер S&A
• Промышленный компьютер в сборе
• Централизованная система смазки.

Конструктивные особенности лазерного станка для резки листа MAST МК-6020С

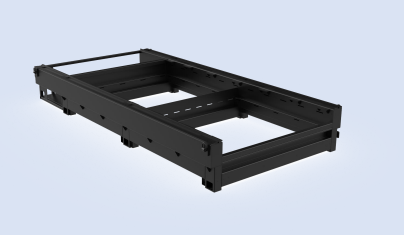

	ТЯЖЕЛАЯ СВАРНАЯ СТАНИНА Изготовлена ​​из высококачественной углеродистой конструкционной стали и профильной стали. Прошла многокомплексную обработку – отжиг под напряжением, грубую механическую обработку и вибрационное старение.

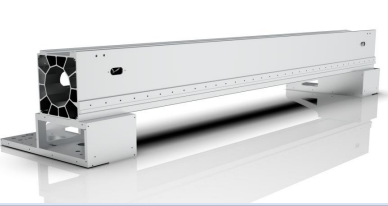

	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Изготовлен по аэрокосмическим стандартам и сформирован методом экструзии под давлением 4300 тонн. После обработки старением его прочность может достигать 6061 T6, что является самым высоким показателем среди всех порталов. Авиационный алюминий обладает высокой прочностью, небольшим весом, стойкостью к коррозии, антиокислительными свойствами и низкой плотностью, что значительно увеличивает скорость обработки.
	СИСТЕМА УПРАВЛЕНИЯ Raytools XC3000Plus Это программное обеспечение для планарной лазерной резки с ЧПУ, подходящее для диапазонов мощности 30 кВт и ниже и поддерживающее сервоприводы шины EtherCAT и импульсные сервоприводы. Оно простое в установке и наладке, а также имеет комплексный функционал, что делает его пригодным для таких отраслей, как рекламные дисплеи и обработка листового металла.
	ЛАЗЕРНАЯ ГОЛОВКА Raytools BS12K-CAT Двойная оптическая защита: три комплекта защитных линз продлевают срок службы основной линзы, а несколько слоев защиты повышают уровень герметизации внутри полости. Оптимизированная оптическая конструкция: значительно улучшает скорость и эффективность воздушной резки (выше на 10-40% по сравнению с обычными режущими головками). Оптимизированная конструкция механической/водяной системы: упрощает установку линз, уменьшая трудности и затраты на обслуживание. Антиколлизионная конструкция уменьшает потери, вызванные неправильной эксплуатацией; вся серия BS стандартно оснащена антикоррозионной технологией для предотвращения коррозии и протекания из-за водяного охлаждения во время длительного использования.
	ЛАЗЕРНЫЙ ИСТОЧНИК Raycus CE Может непрерывно работать в течение 24 часов, обеспечивая стабильную производительность и не требуя технического обслуживания. Совместим с основными системами обрабатывающих головок на рынке и соответствует стандарту M², что обеспечивает последовательную настройку параметров от низкой до высокой мощности резки. Разница между моделями минимальная, что снижает затраты на обучение и упрощает наладку.
	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN Обеспечивают линейное движение путем рециркуляции элементов опорным блоком. Обладают низким коэффициентом и способны выдерживать большие нагрузки.
	СЕРВОДВИГАТЕЛИ И ДРАЙВЕРА HCFA Это высокоэффективное решение для прецизионного управления осями ЧПУ-станков и промышленных линий. Благодаря высокому разрешению энкодера и быстрому отклику, система обеспечивает исключительную точность позиционирования и стабильность работы даже на экстремальных скоростях. Драйвера отличаются интеллектуальной настройкой контуров управления и надежной защитой от перегрузок, что гарантирует долговечность механических узлов вашего оборудования.
	ВОДЯНОЙ ЧИЛЛЕР S&A Специально разработан для волоконного лазерного оборудования, совместим с лазерами разных марок.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
	ЧЕТКИЙ ДИСПЛЕЙ ИЗ ЗАКАЛЕННОГО СТЕКЛА

Частые вопросы

Больше полезной информации о лазерных станках по металлу вы найдете в ответах на вопросы.

Зачем в лазерном станке нужно автоматическое изменение фокуса?

Разная толщина и тип металла нуждаются в разном положении фокусной точки лазера. Автофокус позволяет системе быстро подстраивать параметры без ручного вмешательства, поддерживая стабильную скорость и качество реза.

Почему в больших лазерных станках используют портальную конструкцию?

Портал позволяет равномерно перемещать режущую головку по большой площади листа без потери точности и может достигать высоких ускорений и быстрого холостого перемещения даже при большом формате. Это позволяет с высокой точностью и производительностью резать большие листы.

Почему современные лазерные станки могут вырезать сложные контуры быстрее механических?

Лазеру не нужно изменять инструмент или создавать механический контакт с деталью. Смена формы происходит программно – система просто изменяет траекторию движения.

Зачем на лазерном станке нужна функция автоматического поиска края листа?

Лист не всегда укладывают идеально ровно. Система определяет фактическое положение заготовки и автоматически корректирует приложение, чтобы не терять материал и не запускать резку "в воздухе".

Почему промышленные лазерные станки имеют такую ​​массивную станину?

Большая масса и жесткость станины требуются для гашения вибраций во время скоростного перемещения портала. Даже небольшие колебания могут влиять на точность резки и качество кромки. Жесткая конструкция помогает сохранять стабильную геометрию деталей по всей площади листа.
