Электрогидравлический листогибочный пресс MAST CNC Machinen WE-70T/2500 с Syntec-630BA

Листогибочный пресс MAST CNC Machinen WE-70T/2500 с ЧПУ Syntec-630BA

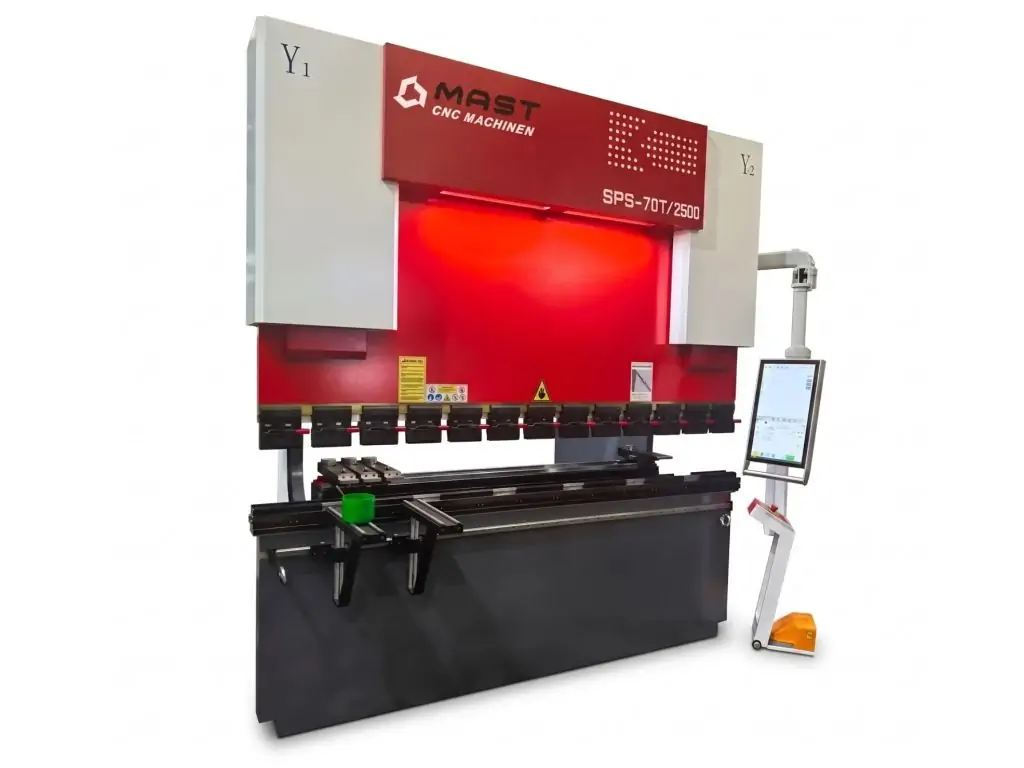

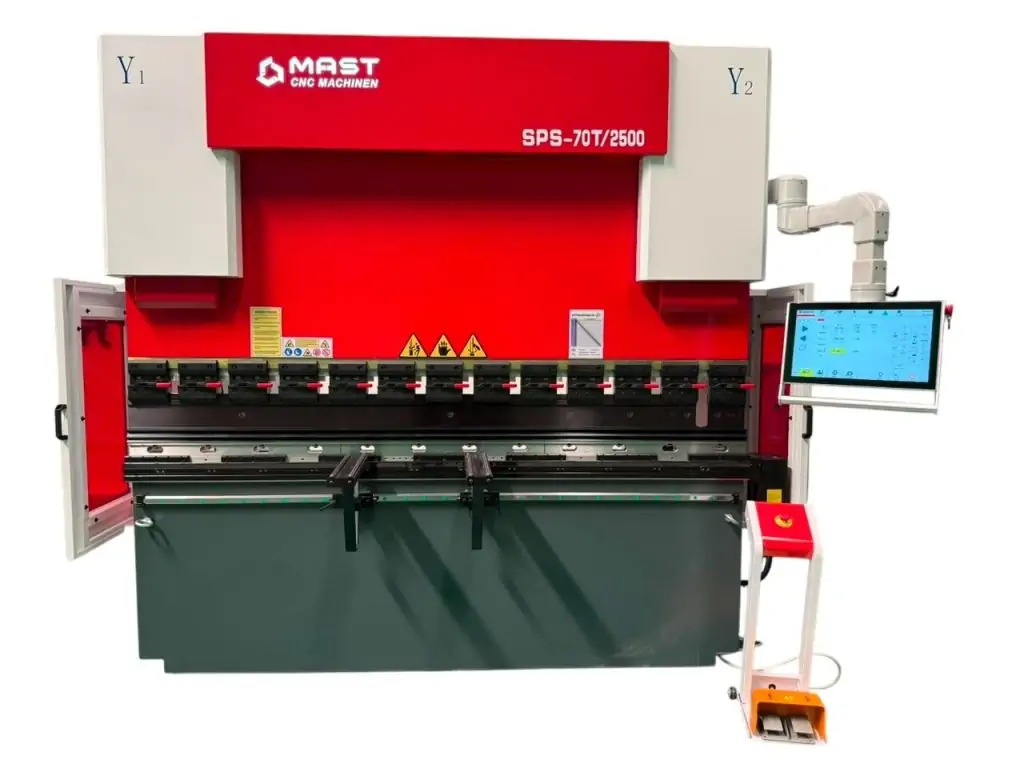

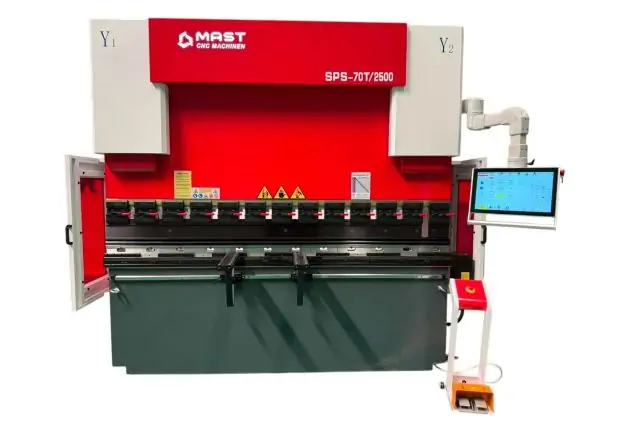

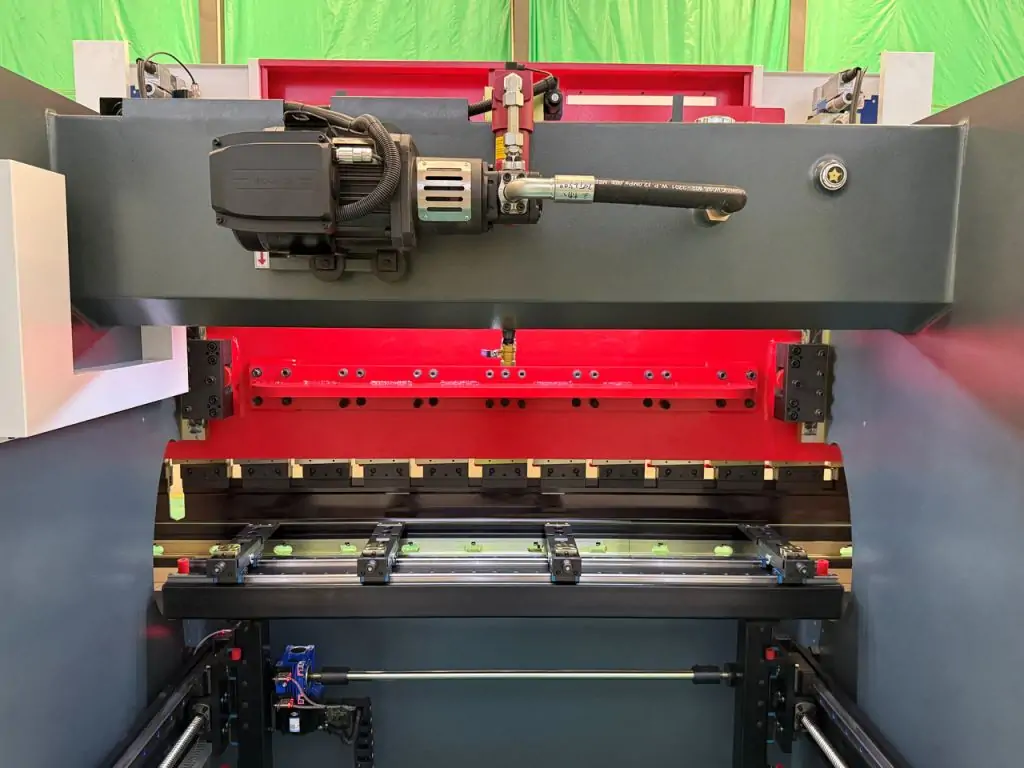

MAST CNC Machinen WE-70T/2500 — профессиональный электрогидравлический листогибочный пресс с числовым программным управлением. Станок предназначен для точной гибки листового металла и оснащен системой управления Syntec-630BA. Управление осуществляется по осям Y1, Y2, X, R и V, благодаря чему обеспечивается точное позиционирование рабочих элементов и стабильность процесса гибки.

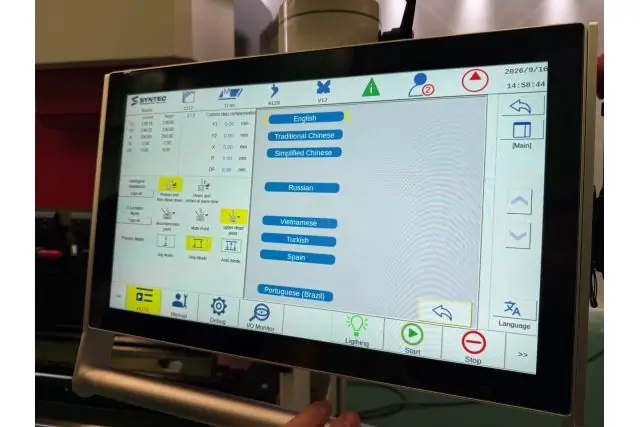

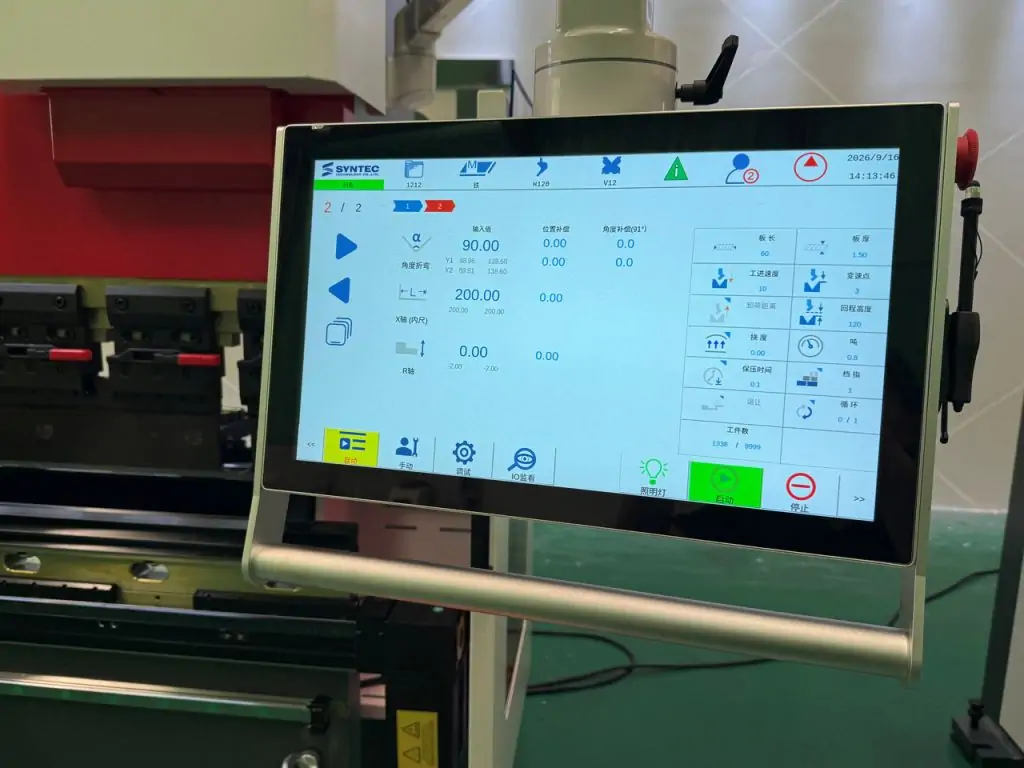

ЧПУ Syntec-630BA

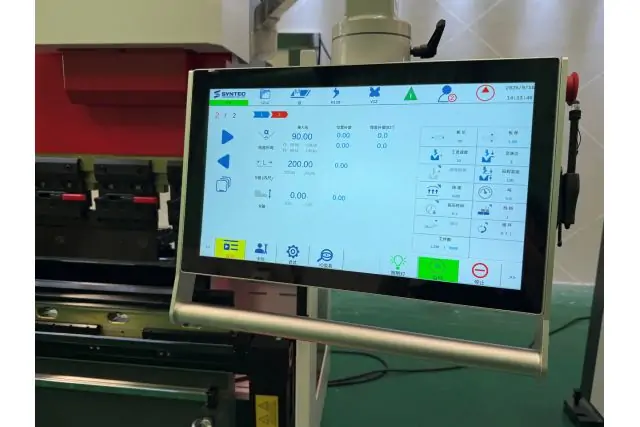

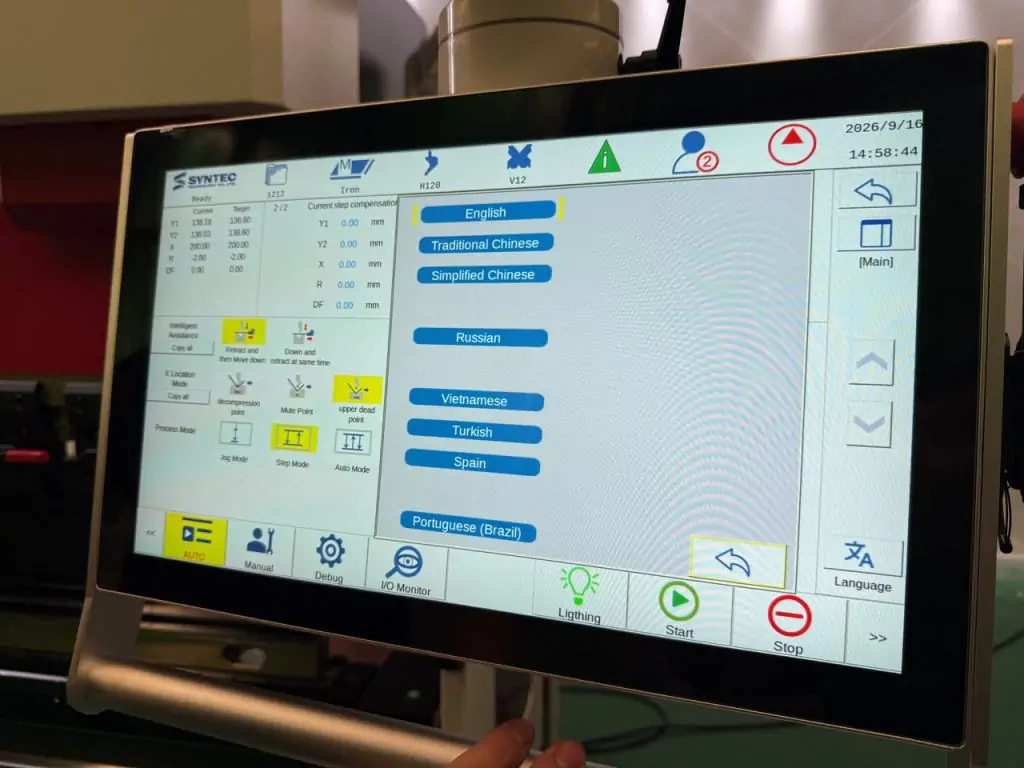

В качестве системы управления используется Syntec-630BA с 10-дюймовым сенсорным экраном. Контроллер рассчитан на управление четырьмя осями и системой компенсации прогиба. Программирование может выполняться непосредственно на панели станка с использованием предусмотренных функций обработки.

• 2D-программирование и создание чертежей;
• импорт файлов DXF;
• CAD/CAM-программирование;
• библиотека инструментов, материалов и изделий;
• управление компенсацией прогиба посредством ЧПУ;
• алгоритмы управления осью Y с замкнутым и разомкнутым контуром.

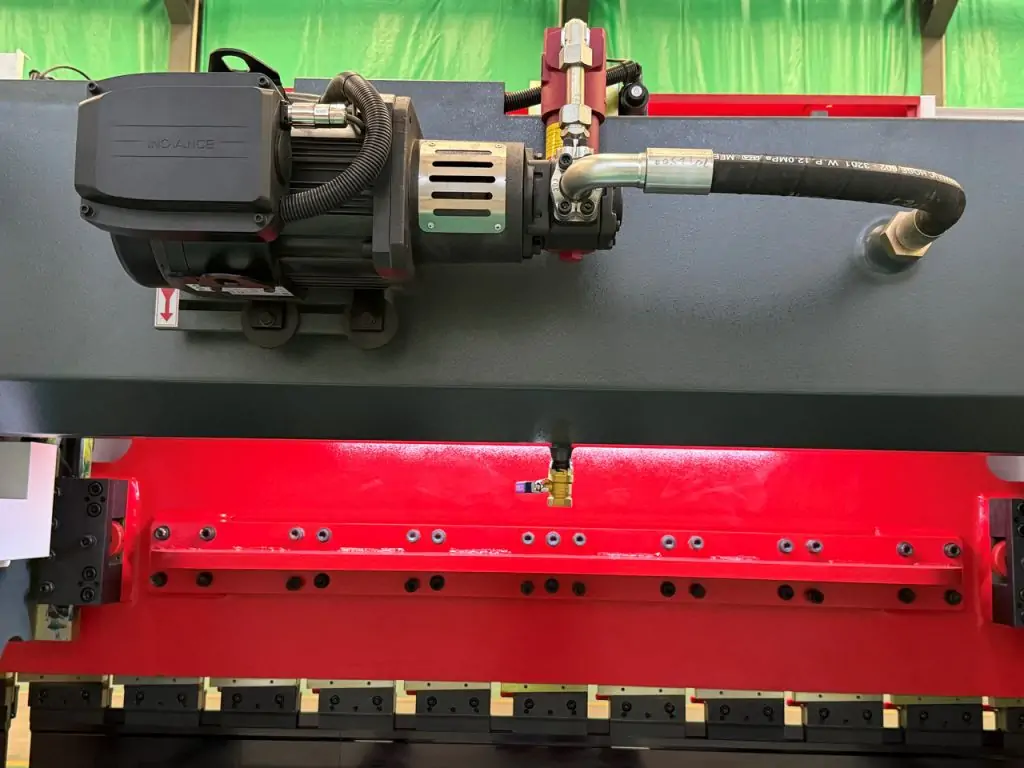

Электрогидравлическая система YWIN-TECH

Пресс оснащен электрогидравлической системой YWIN-TECH, которая отвечает за перемещение и синхронизацию рабочего ползуна. Система обеспечивает быстрое позиционирование, точное повторное перемещение, стабильную работу и корректное управление обратным ходом.

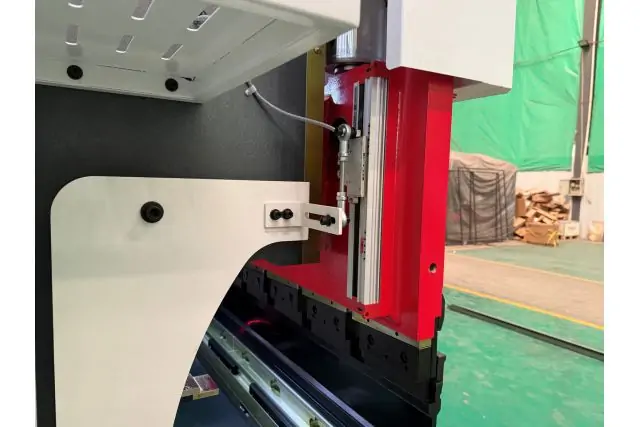

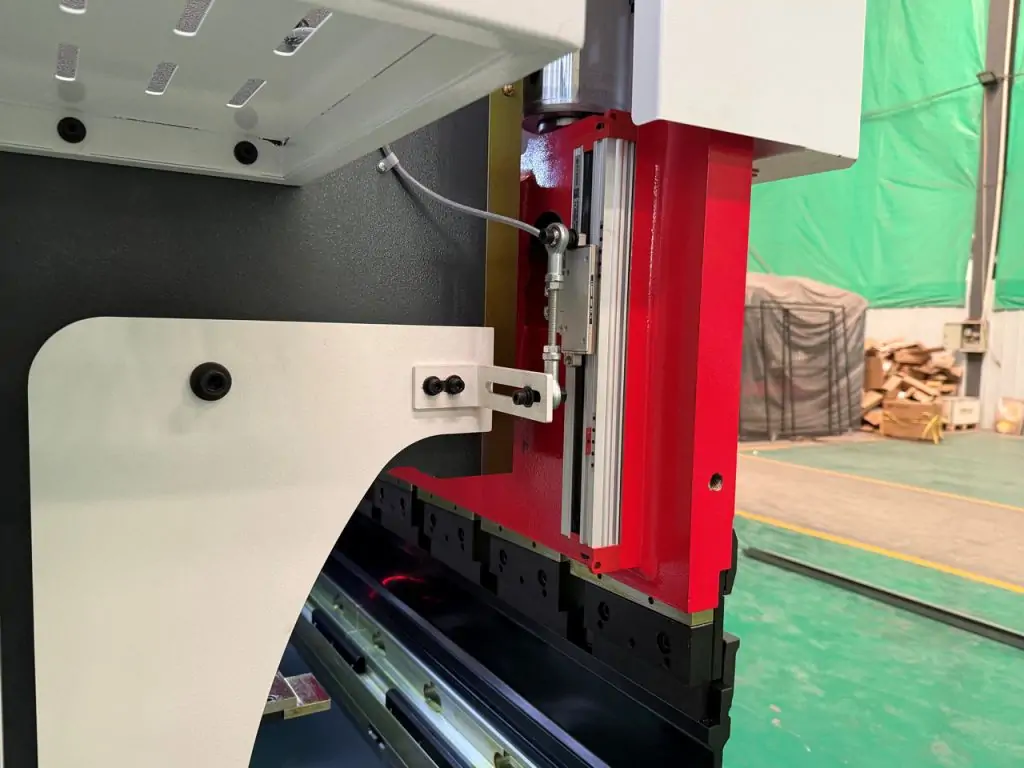

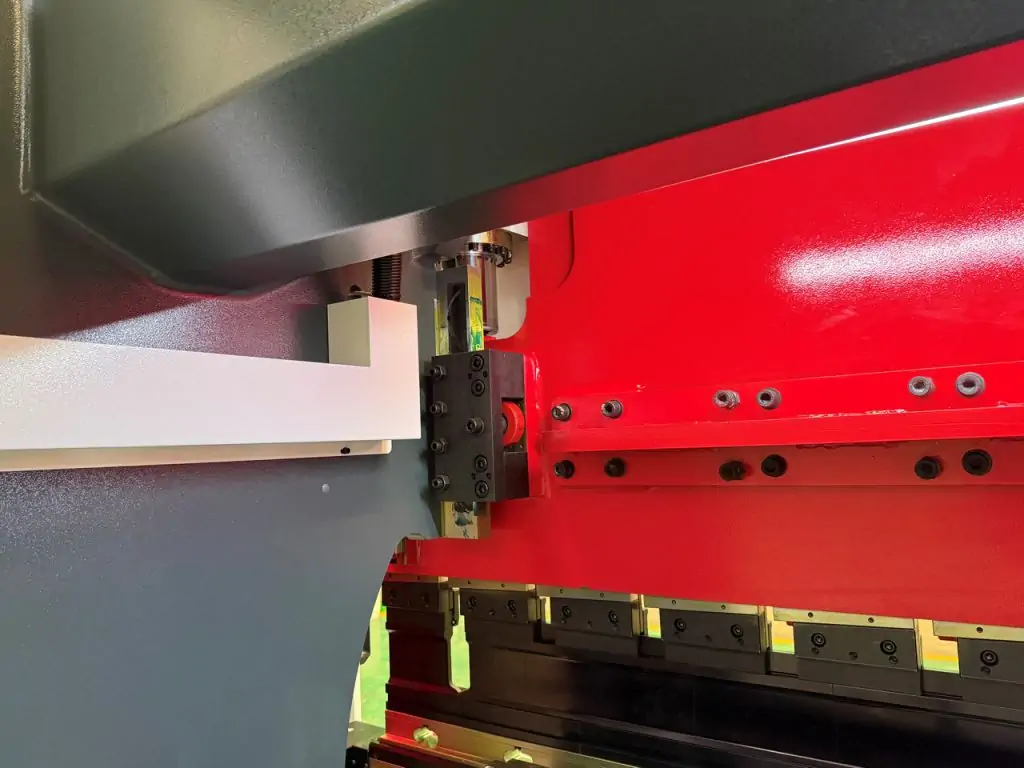

Для контроля положения ползуна применяются высокоточные измерительные линейки GIVI (Италия). Они установлены непосредственно на ползуне и передают системе ЧПУ информацию о его текущем положении. Благодаря этому контроллер постоянно контролирует синхронность движения по осям Y1 и Y2.

При обнаружении отклонений система автоматически выполняет корректировку посредством сервоклапанов. Такой замкнутый контур управления позволяет повысить стабильность угла гибки и обеспечить высокую повторяемость при изготовлении серии одинаковых деталей.

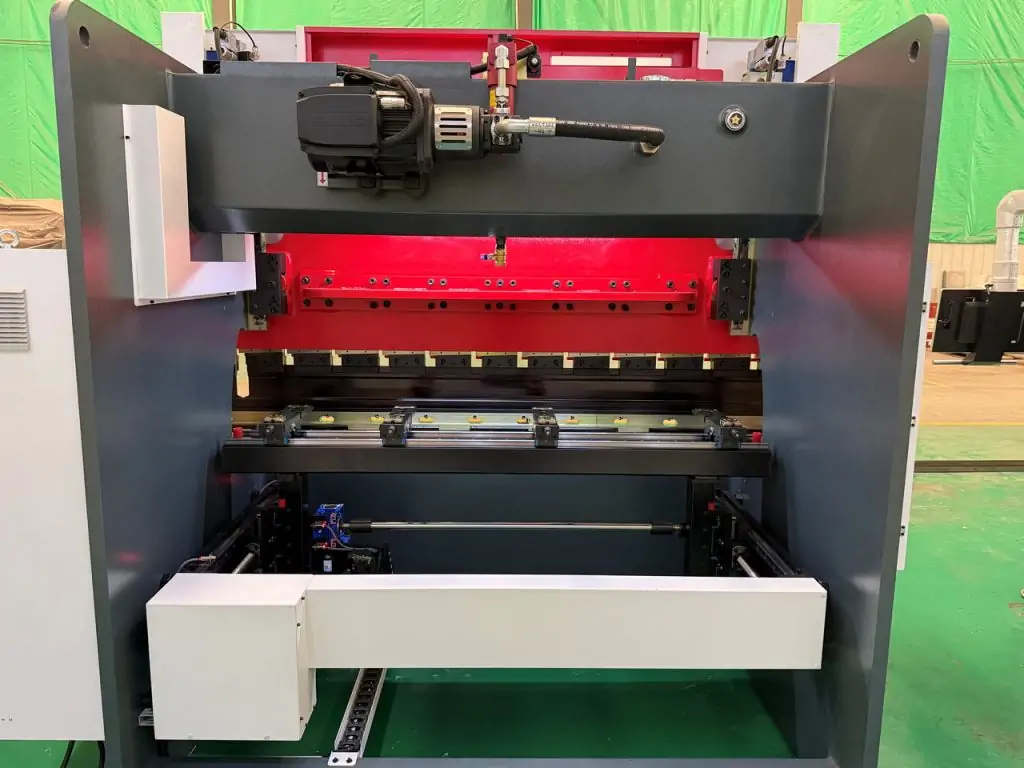

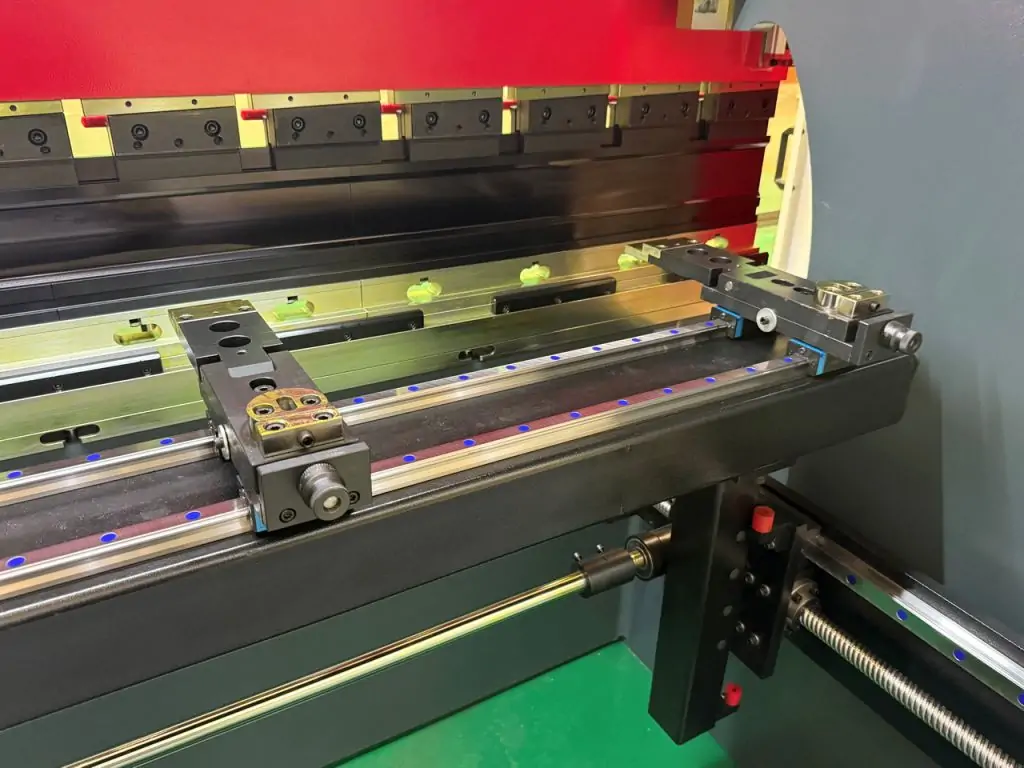

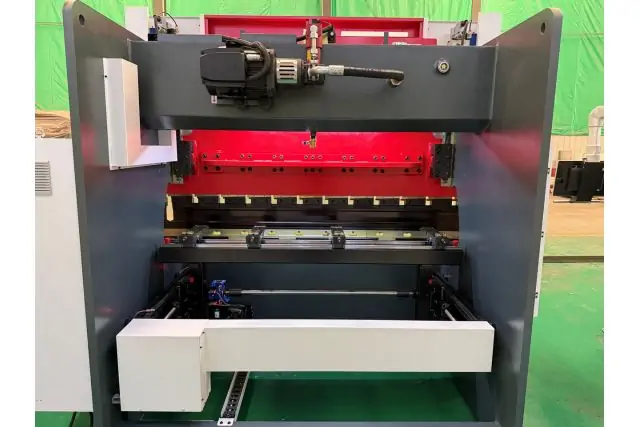

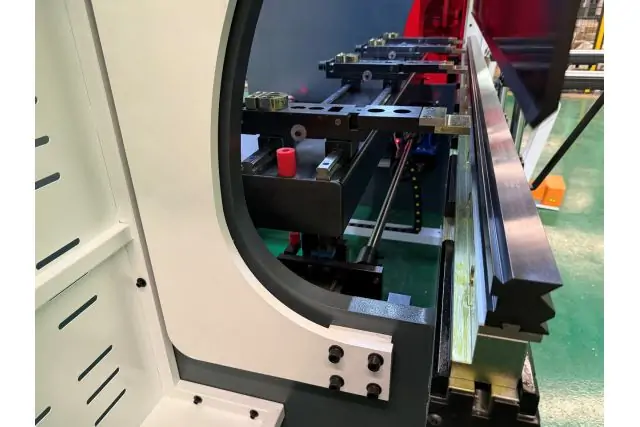

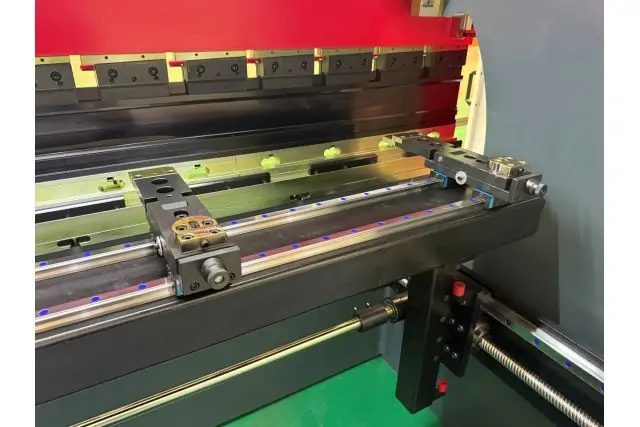

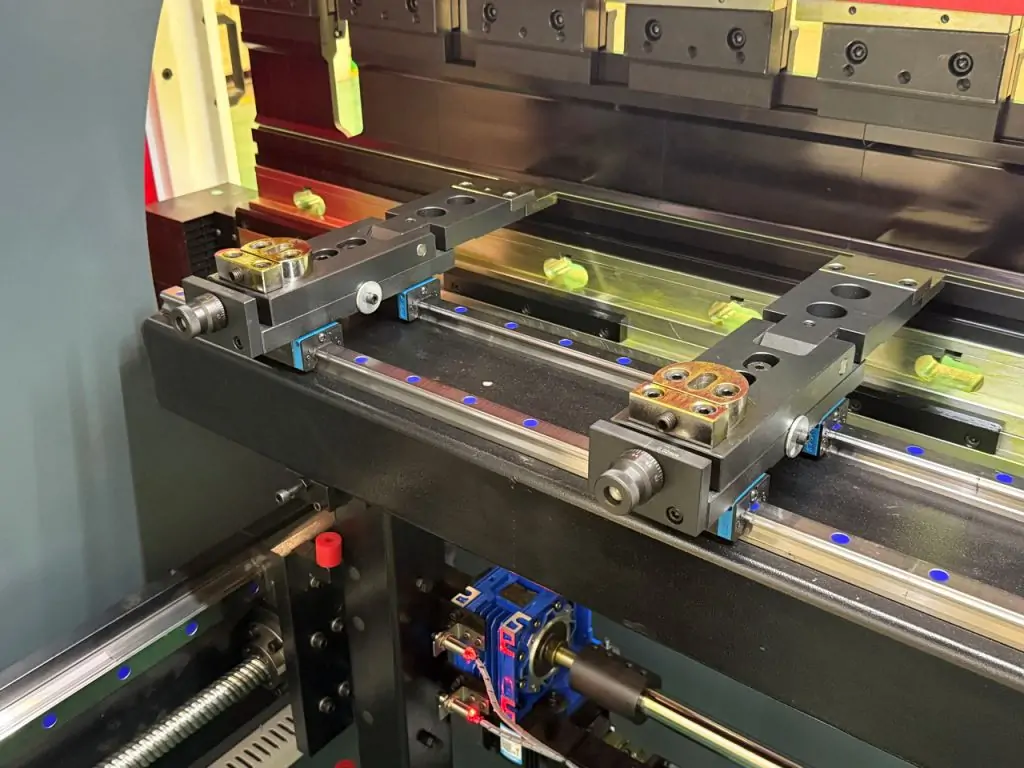

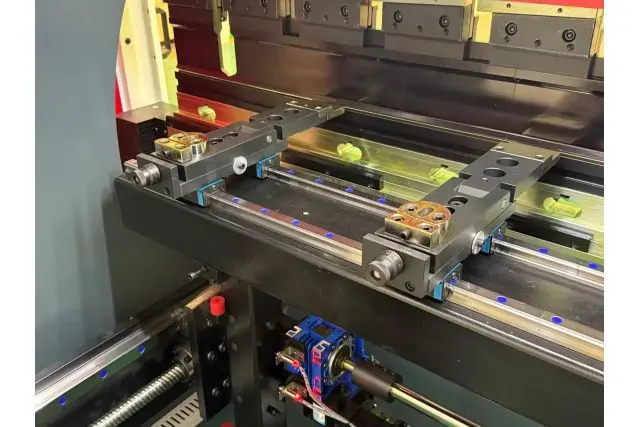

Задний упор с сервоприводом

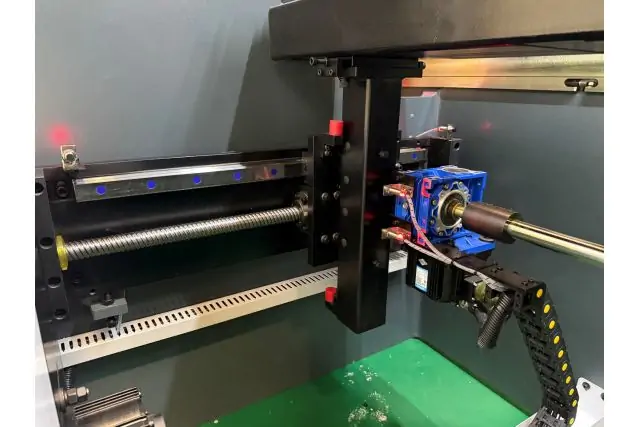

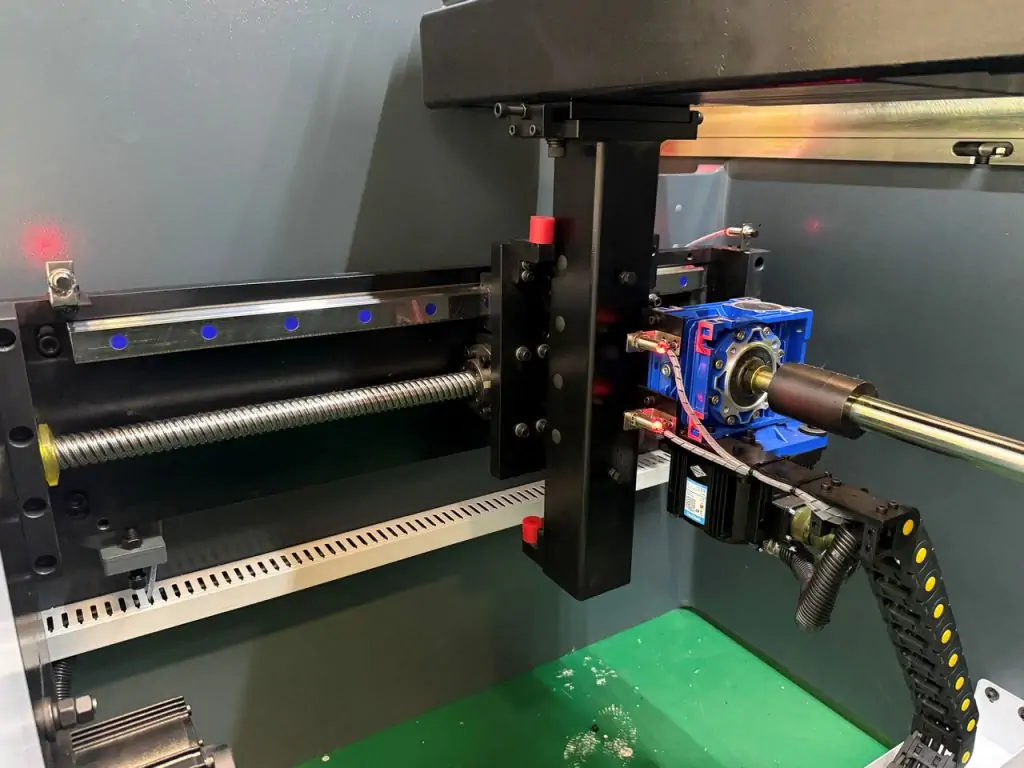

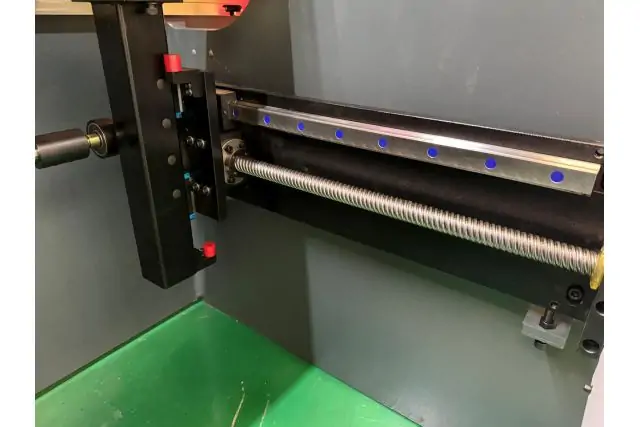

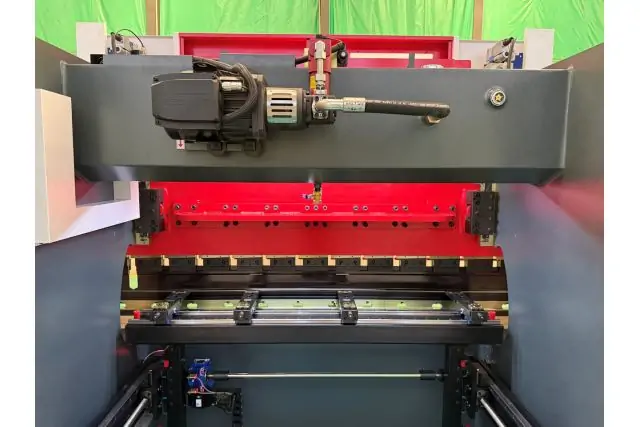

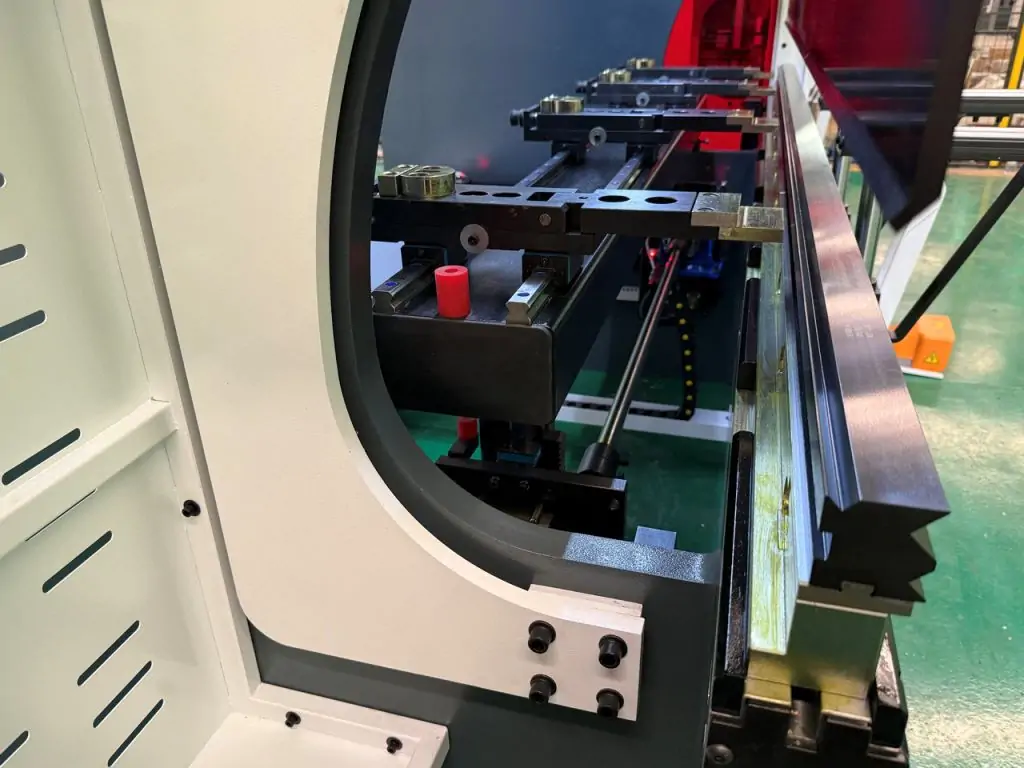

Точная установка заготовки выполняется с помощью сервоприводного заднего упора. Автоматическое перемещение осуществляется по осям X и R с использованием линейных направляющих HIWIN, шарико-винтовой пары и сервомотора.

• ход оси X — 500 мм;
• ход оси R — 200 мм;
• скорость перемещения по оси X — до 250 мм/с;
• точность позиционирования — до 0,01 мм;
• два подвижных упорных блока;
• лимбы для точной регулировки блоков по оси X.

Конструкция заднего упора обеспечивает плавное перемещение и позволяет быстро задавать требуемое положение для обработки заготовок различных размеров.

Система компенсации прогиба

MAST CNC Machinen WE-70T/2500 оснащен моторизованной системой компенсации прогиба верхней траверсы по оси V. При приложении нагрузки рабочая балка может деформироваться, что способно привести к изменению угла гибки по длине заготовки. Система компенсации предназначена для корректировки этого эффекта.

Необходимое значение компенсации устанавливается системой ЧПУ автоматически. Это помогает поддерживать равномерный угол гибки по всей длине детали и повышает повторяемость результата.

Комплектующие и оснащение

Для комплектации станка используются компоненты специализированных производителей:

• Syntec-630BA — система ЧПУ, Тайвань;
• YWIN-TECH — гидравлическая система, Китай;

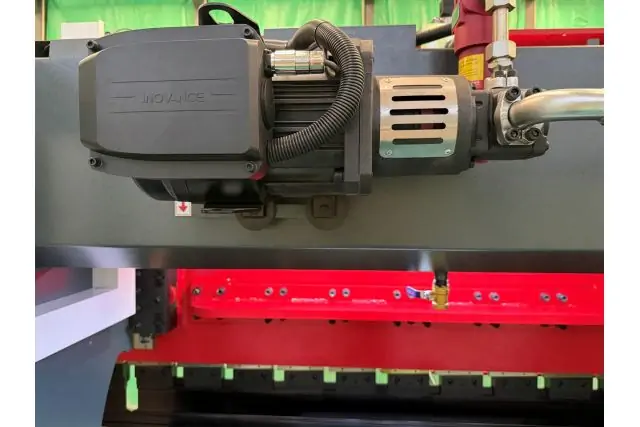

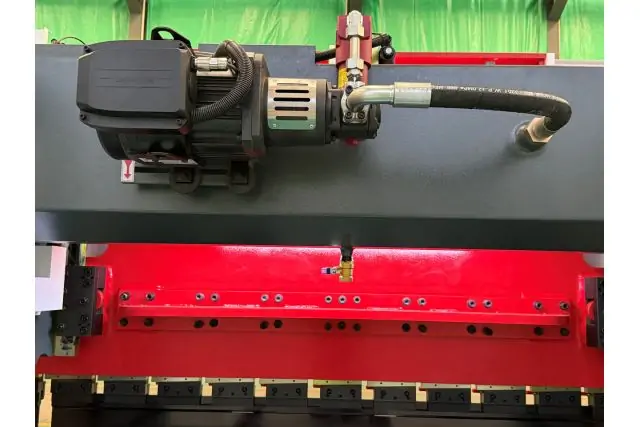

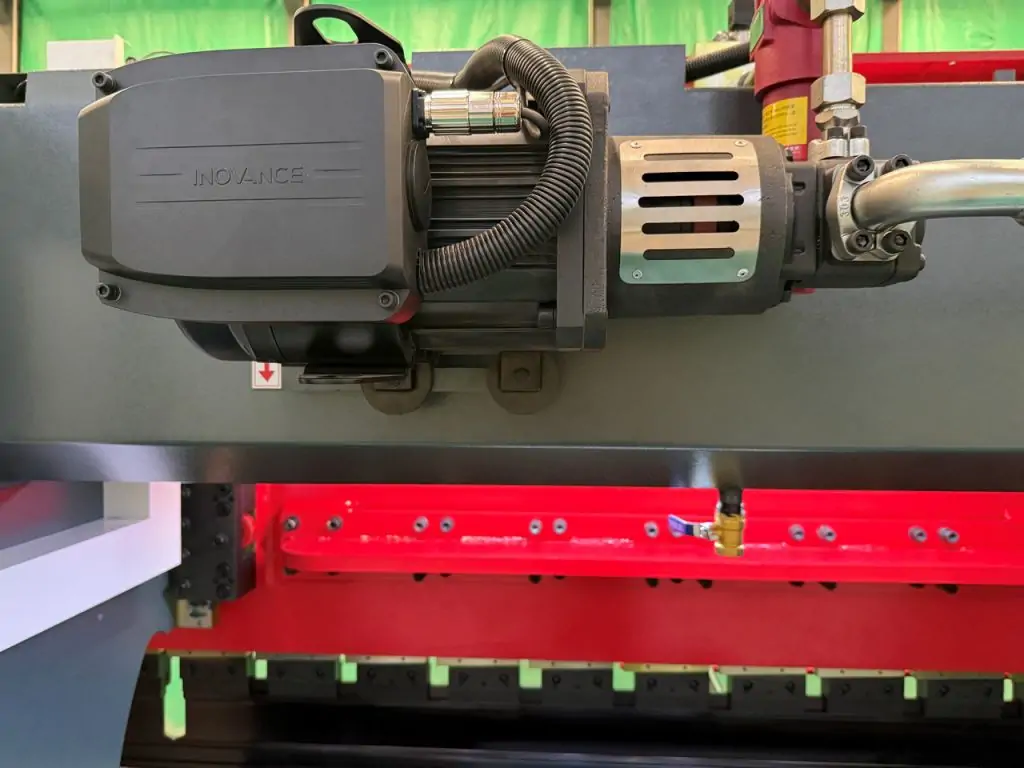

• INOVANCE — главный серводвигатель, сервомоторы и сервоприводы;

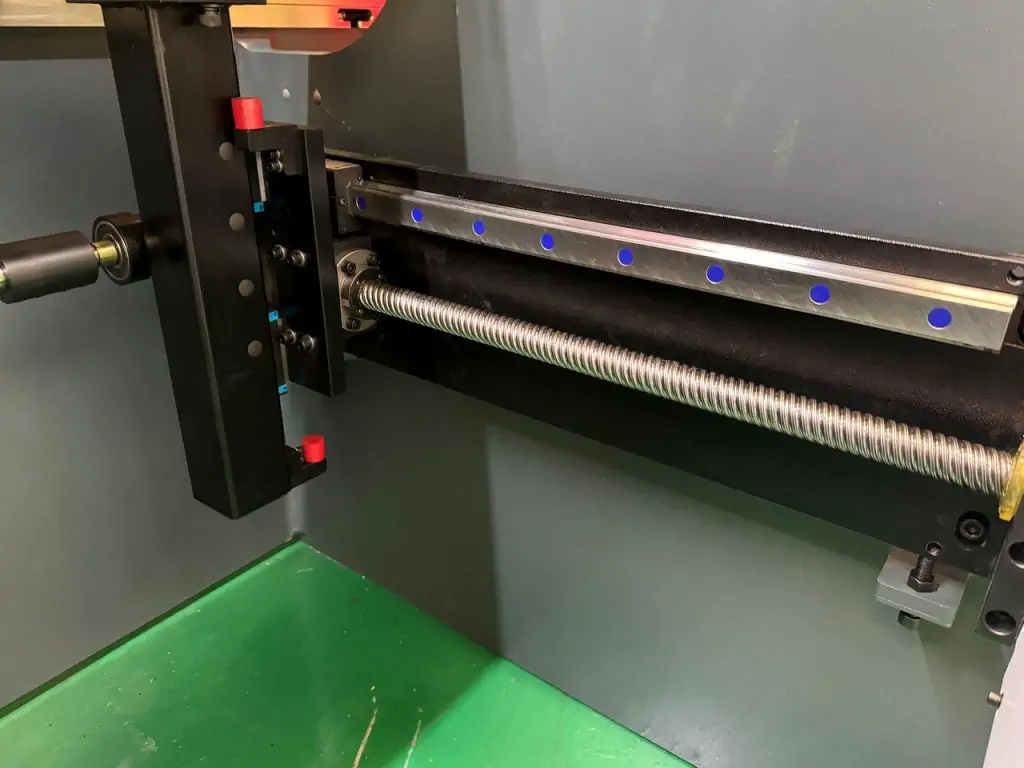

• HIWIN — линейные направляющие и шарико-винтовая пара оси R;

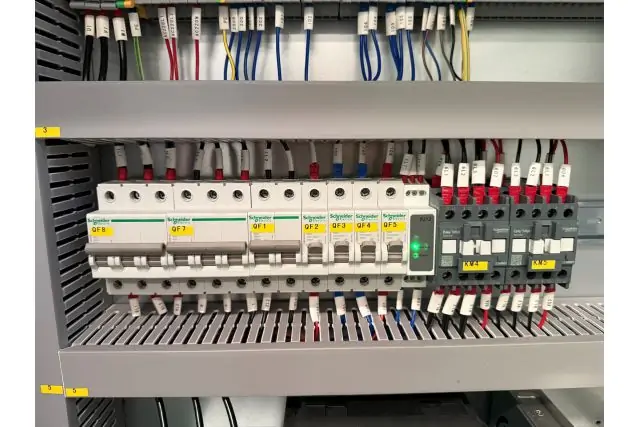

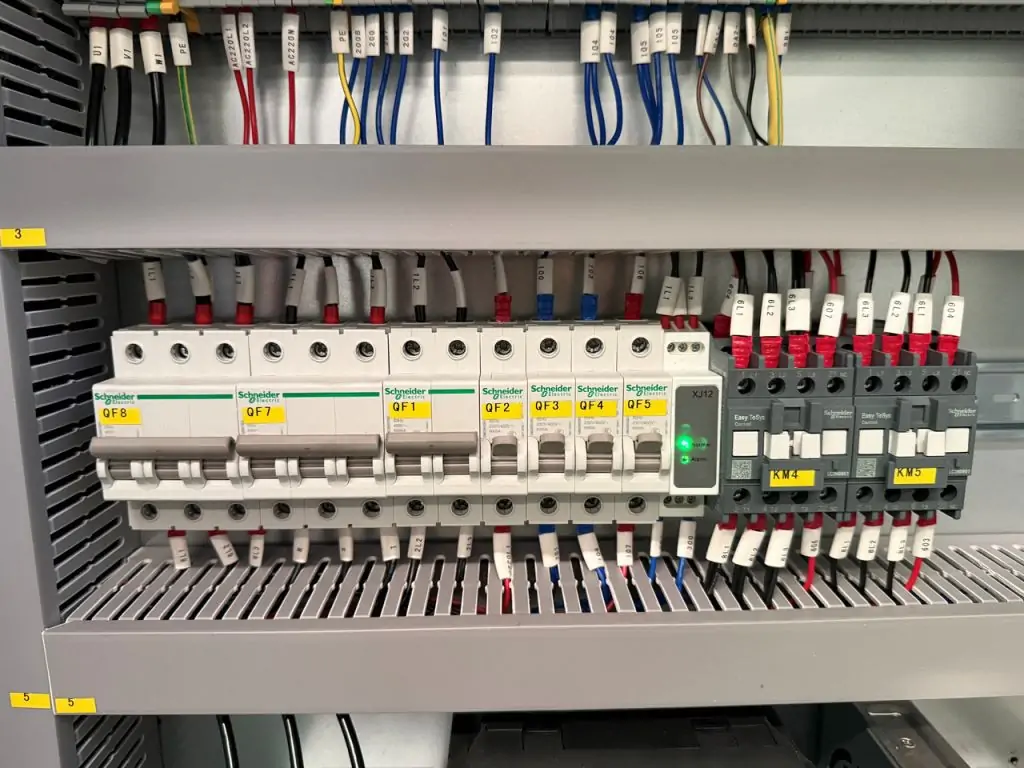

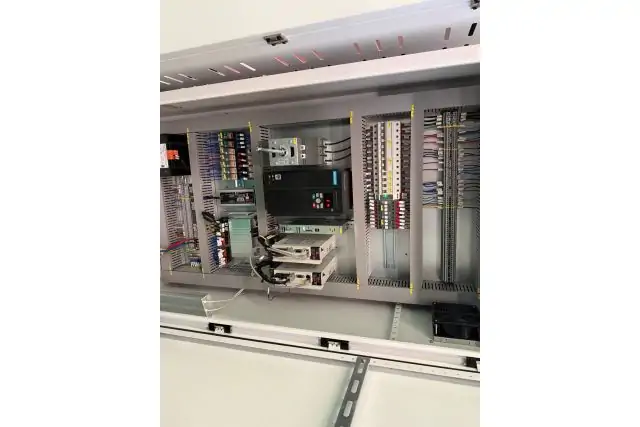

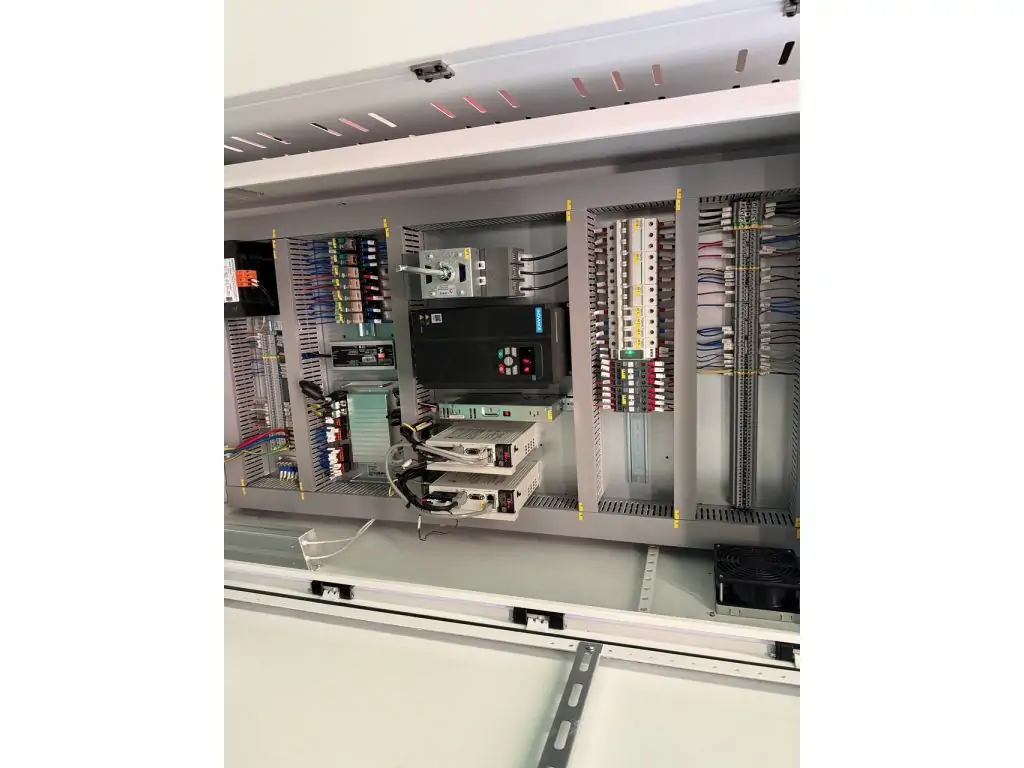

• Schneider — электрическая система;
• First — масляный насос;
• EMB — соединения масляных труб;
• GIWI — измерительные линейки, Италия.

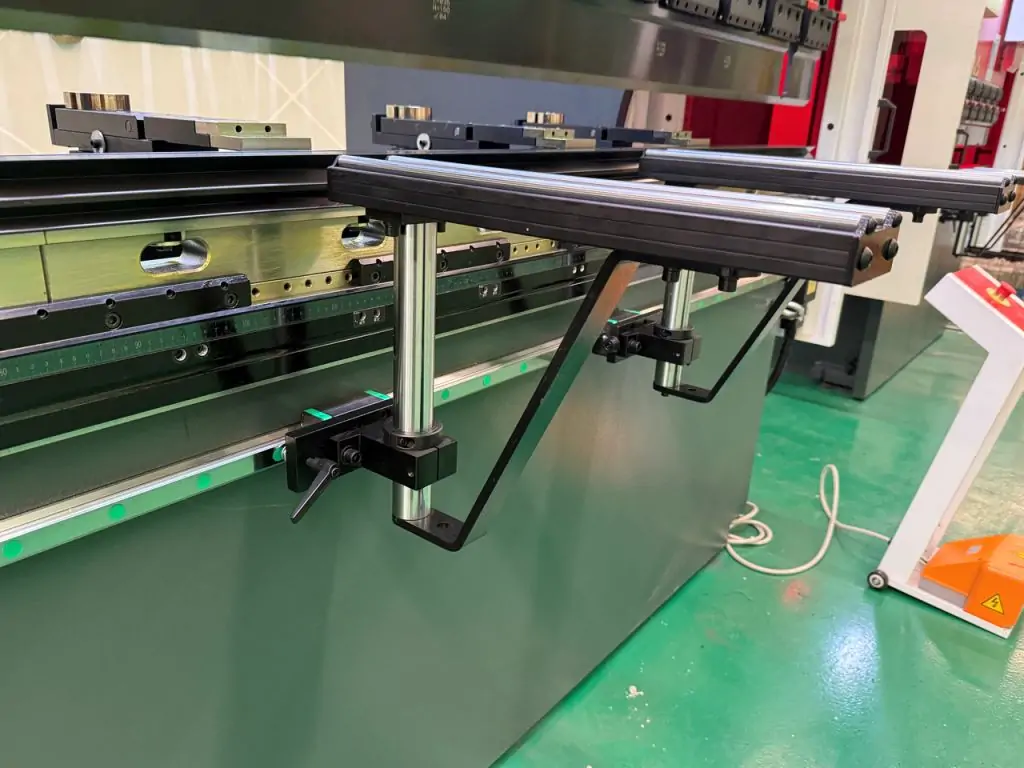

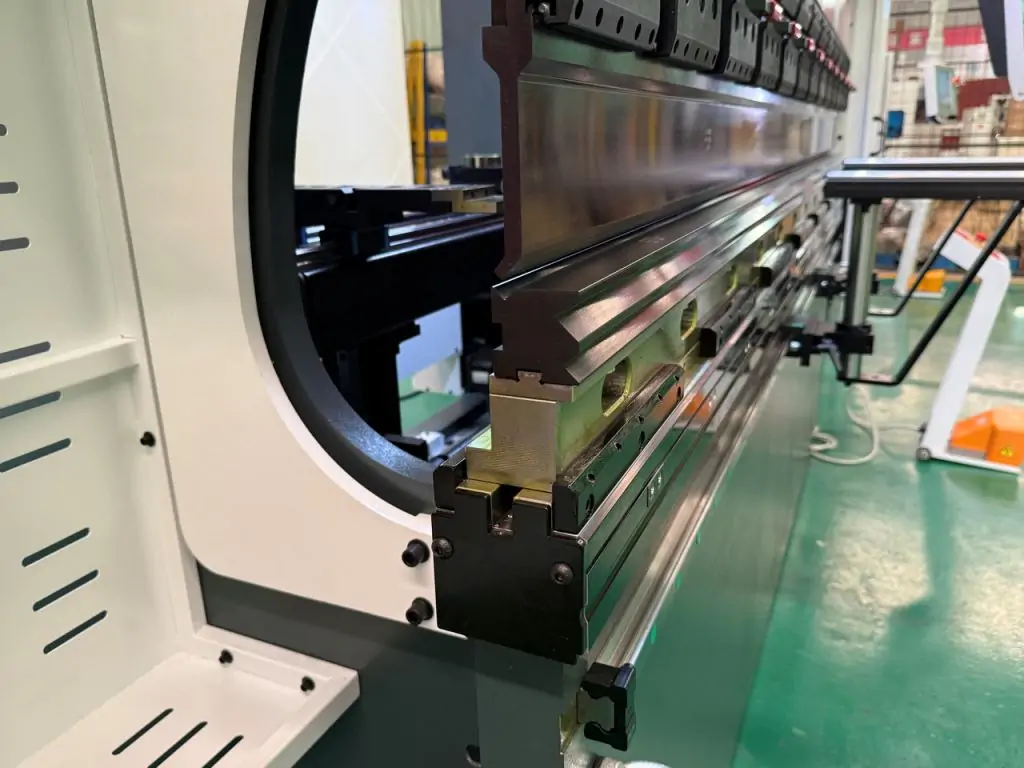

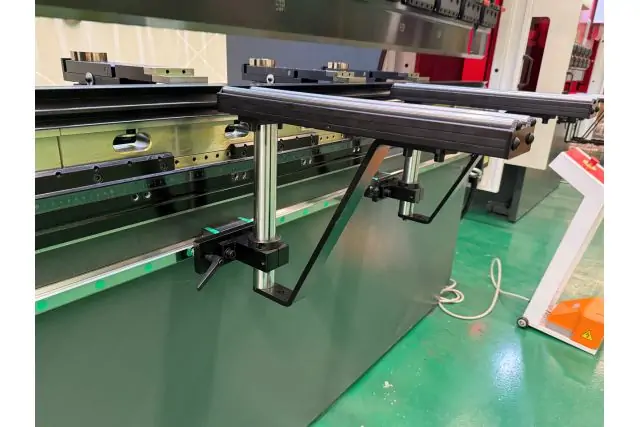

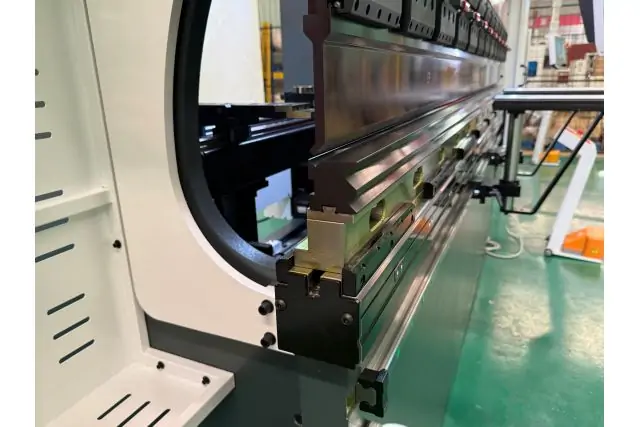

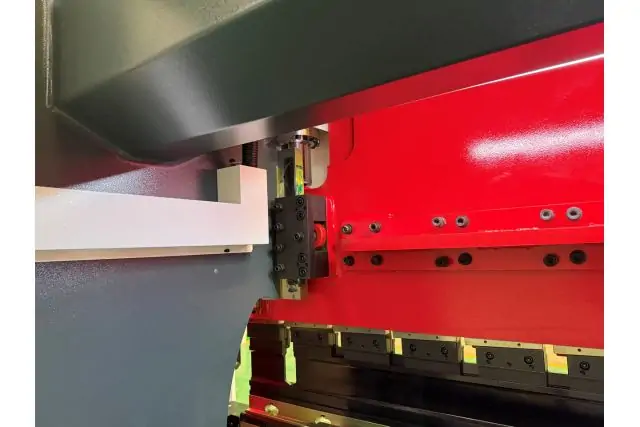

Стандартное оснащение включает систему быстрого крепления держателей верхних пуансонов, комплект секционных держателей и два подвижных передних суппорта с регулировкой по ширине и высоте.

Инструмент для гибки

Выбор пуансонов и матриц зависит от характеристик обрабатываемого металла и геометрии готовой детали. При подборе инструмента учитываются толщина материала, форма изделия, длина гибки и требуемые параметры обработки.

Для определения подходящего комплекта инструмента рекомендуется предоставить чертеж готового изделия. Это позволяет подобрать конфигурацию пуансонов и матриц в соответствии с конкретной технологической задачей.

Преимущества станка

• электрогидравлическая синхронизация движения ползуна;
• контроль положения по осям Y1 и Y2 в режиме реального времени;
• автоматическая компенсация прогиба по оси V;
• сервоприводной задний упор X/R;
• точность позиционирования до 0,01 мм;
• 10-дюймовый сенсорный контроллер Syntec-630BA;
• поддержка 2D, DXF и CAD/CAM;
• быстросъемная система крепления верхнего инструмента;
• комплектующие от HIWIN, INOVANCE, Schneider, First и других производителей.

MAST CNC Machinen WE-70T/2500 представляет собой профессиональный листогибочный пресс с ЧПУ для точной обработки листового металла. Электрогидравлическая система, сервоприводной задний упор, автоматическая компенсация прогиба и контроллер Syntec-630BA обеспечивают стабильную работу станка и высокую повторяемость результатов.
