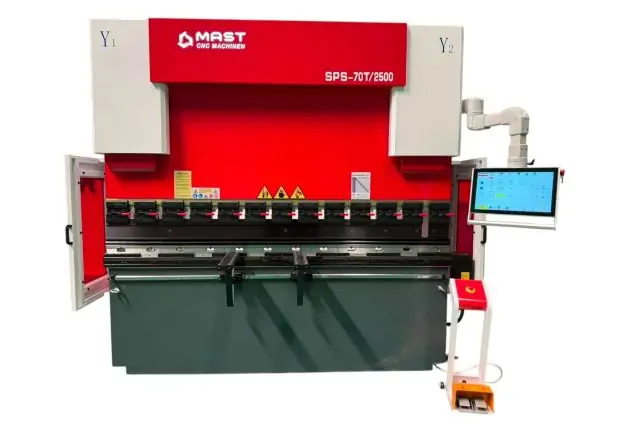

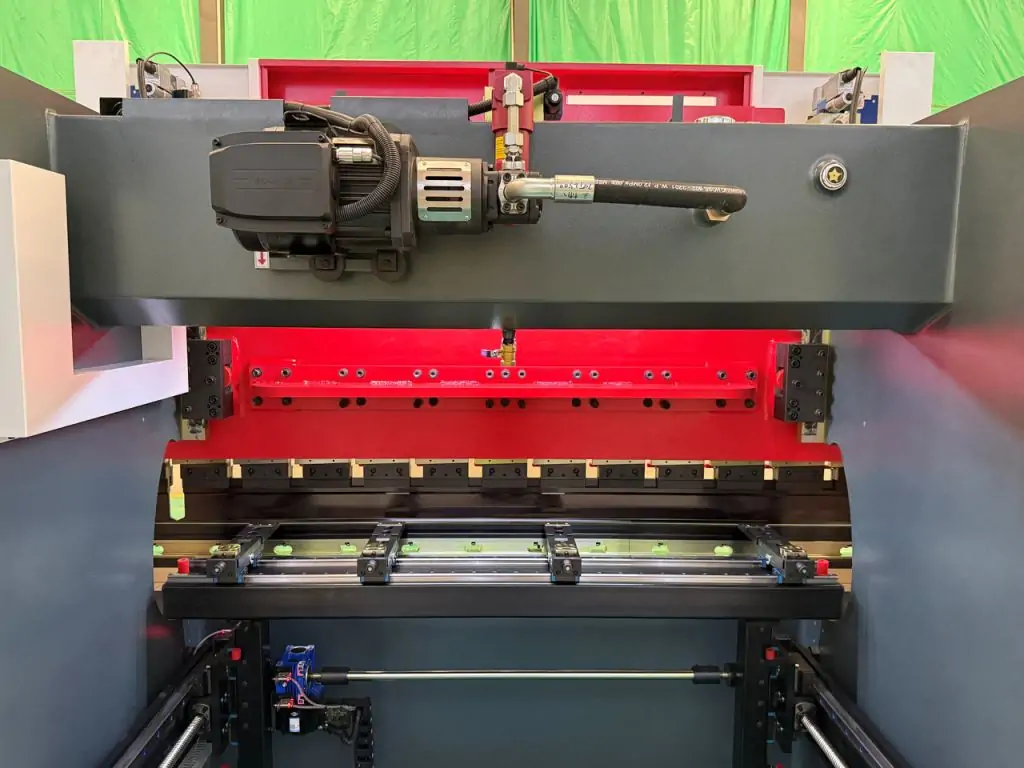

Електро-гідравлічний листозгинальний прес MAST CNC Machinen WE-70T/2500 з Syntec-630BA

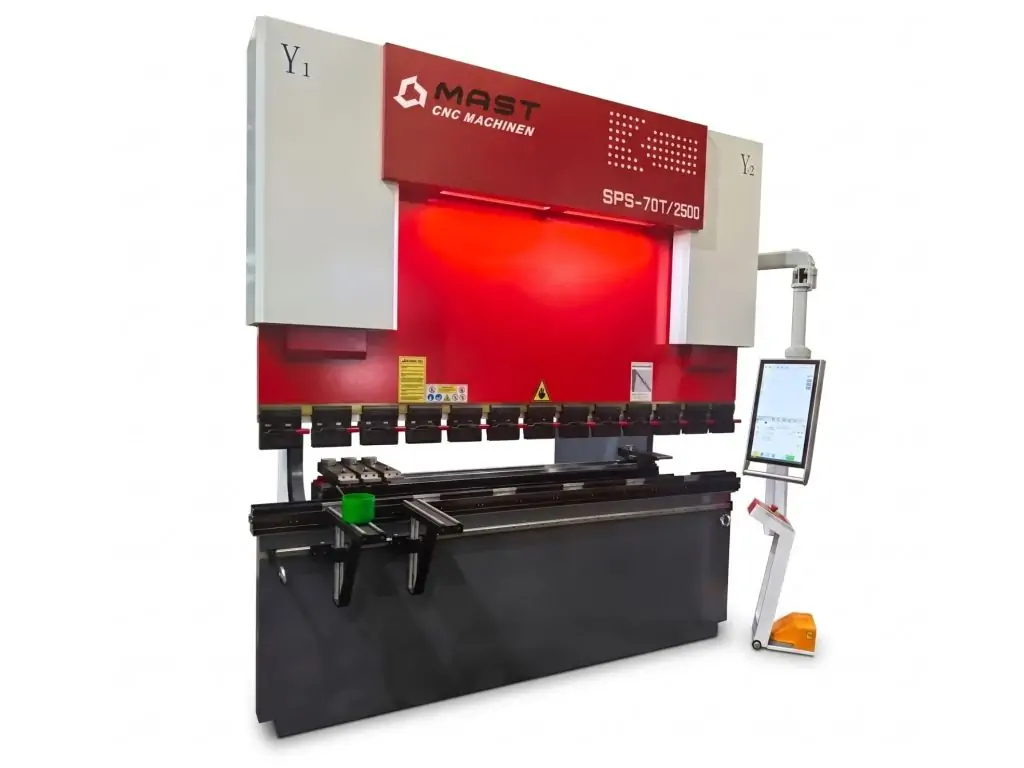

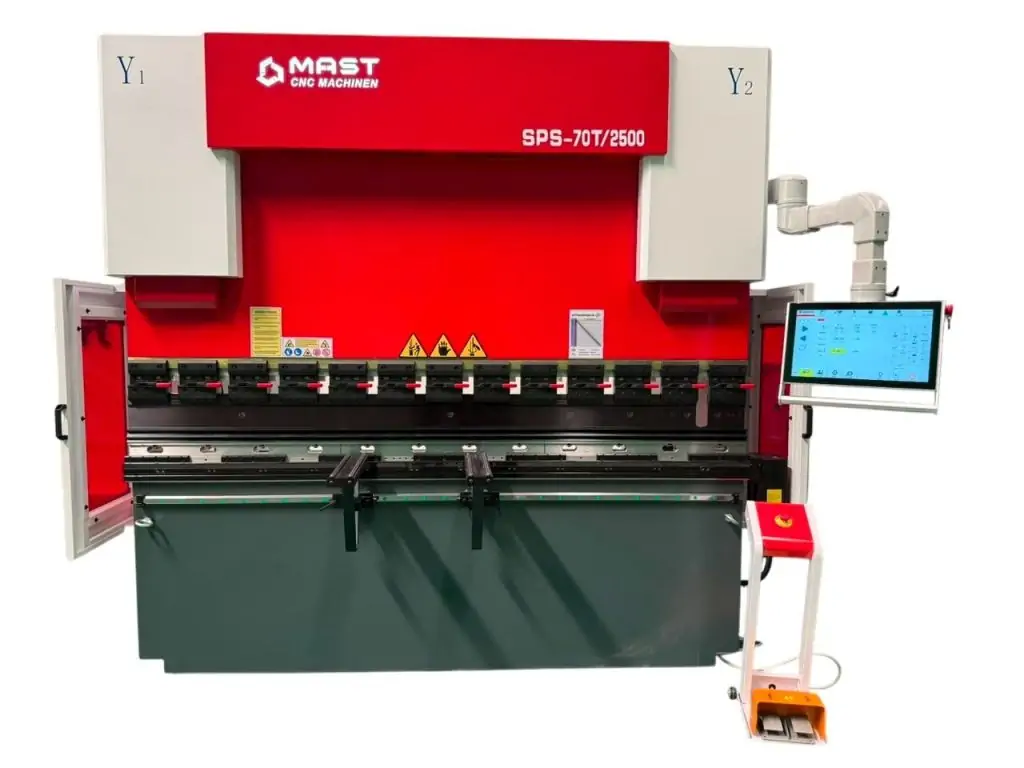

Листозгинальний прес MAST CNC Machinen WE-70T/2500 з ЧПУ Syntec-630BA

MAST CNC Machinen WE-70T/2500 — електрогідравлічний листозгинальний прес професійного класу для високоточного формування деталей із листового металу. Верстат оснащений сучасною системою ЧПУ Syntec-630BA та системою керування осями Y1, Y2, X, R і V, що забезпечує точне позиціювання, стабільний процес згинання та високу повторюваність готових деталей.

Керування та програмування

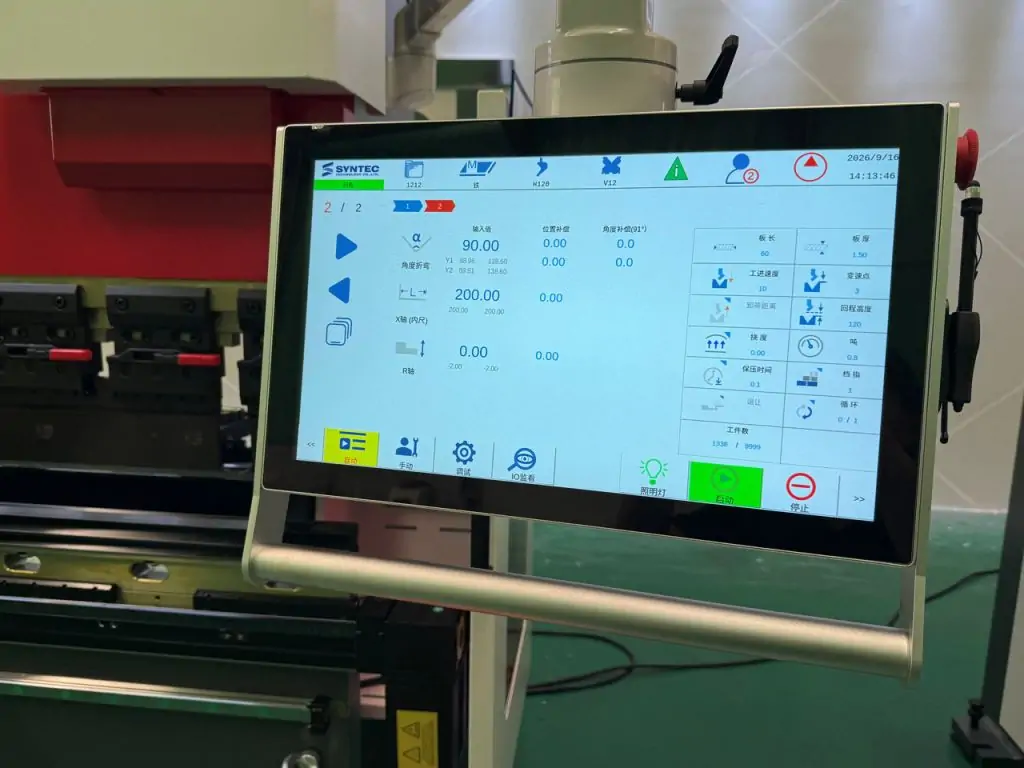

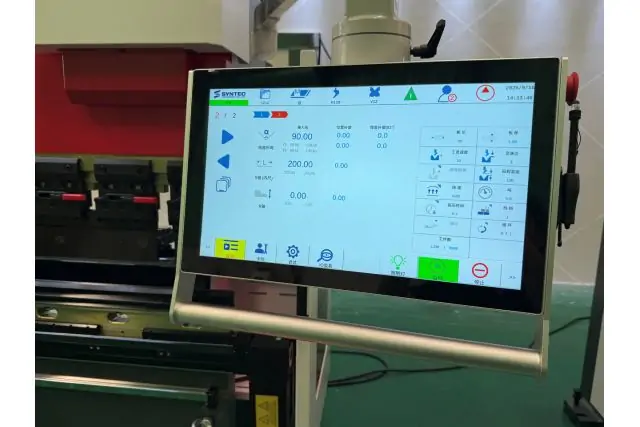

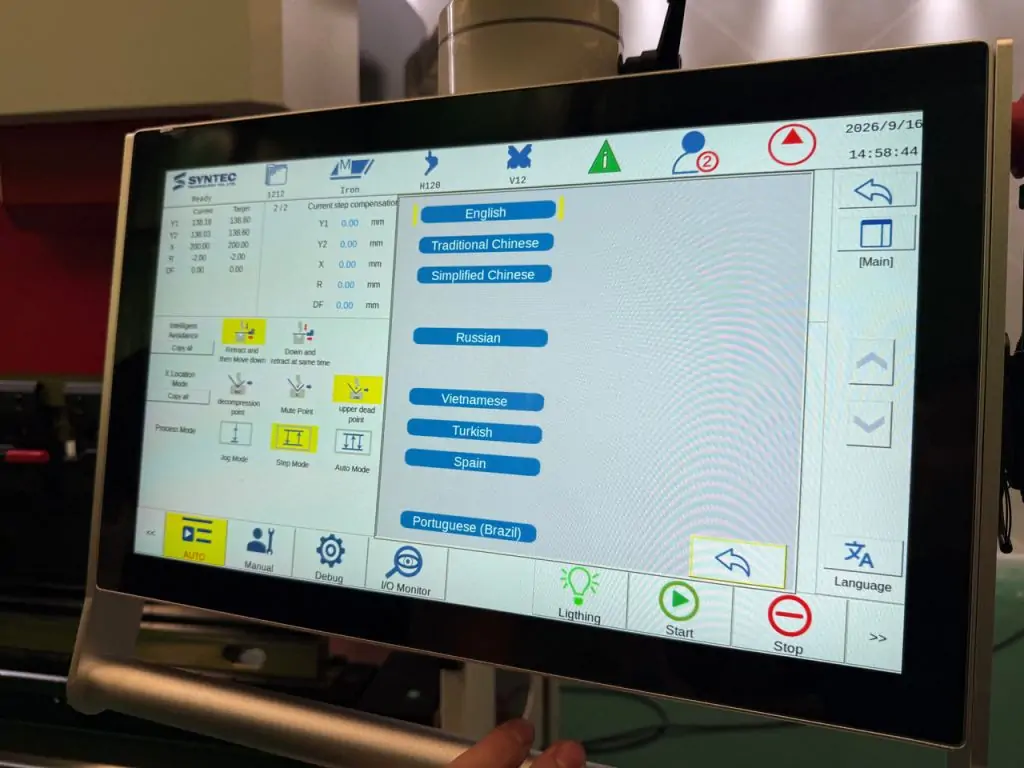

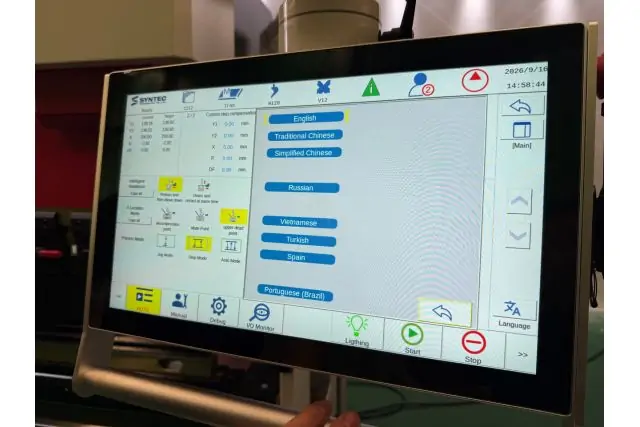

Для керування верстатом використовується Syntec-630BA із 10-дюймовим сенсорним екраном. Контролер підтримує роботу з чотирма осями та системою компенсації прогину. Оператор може створювати програми безпосередньо на панелі керування та використовувати готові цифрові креслення.

• 2D-програмування та створення креслень;
• імпорт DXF-файлів;
• підтримка CAD/CAM-програмування;
• бібліотека інструментів, матеріалів і виробів;
• керування компенсацією прогину через ЧПУ;
• алгоритми керування віссю Y із замкнутим та розімкнутим контуром.

Електрогідравлічна система синхронізації

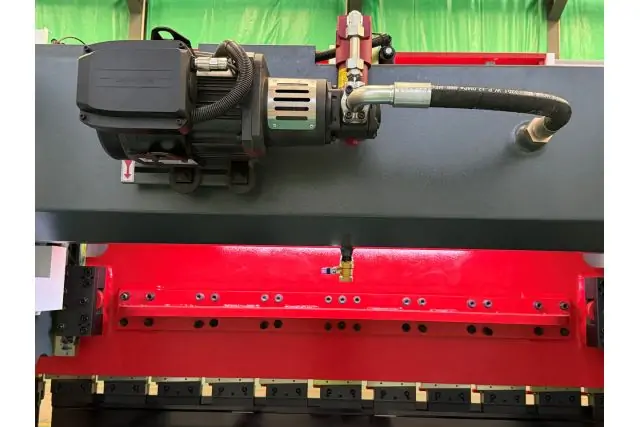

У верстаті реалізована електрогідравлічна система YWIN-TECH, яка забезпечує керований рух повзуна та точне повторне позиціювання. Система характеризується швидким реагуванням під час запуску й зупинки, стабільністю роботи та точністю зворотного руху.

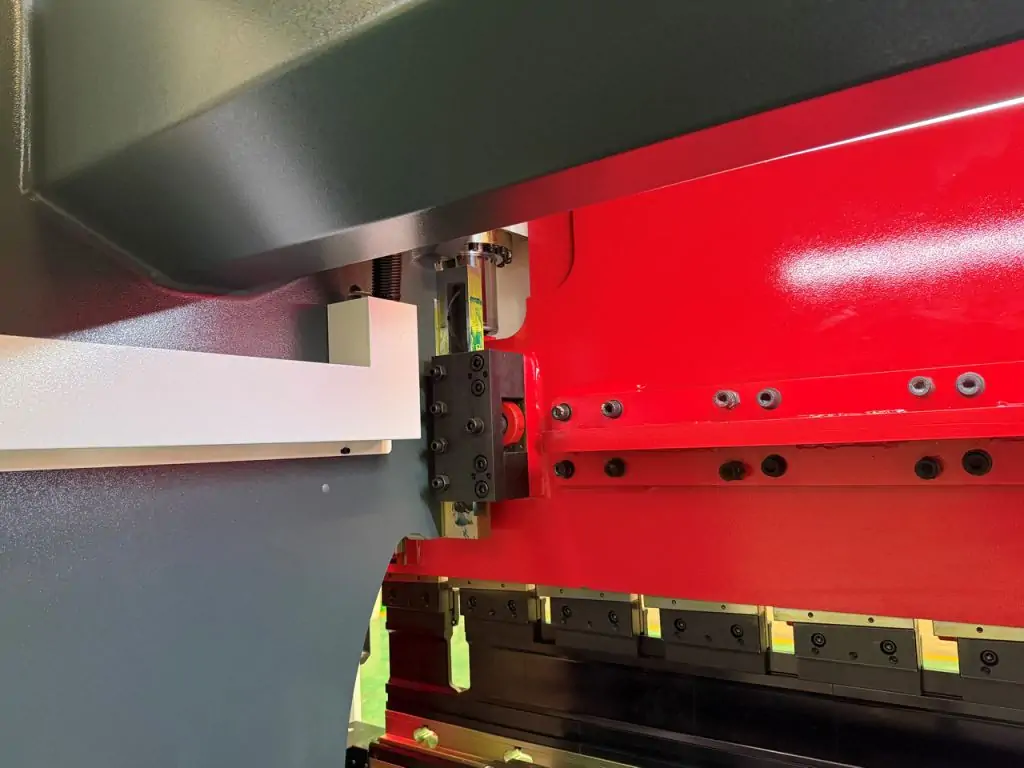

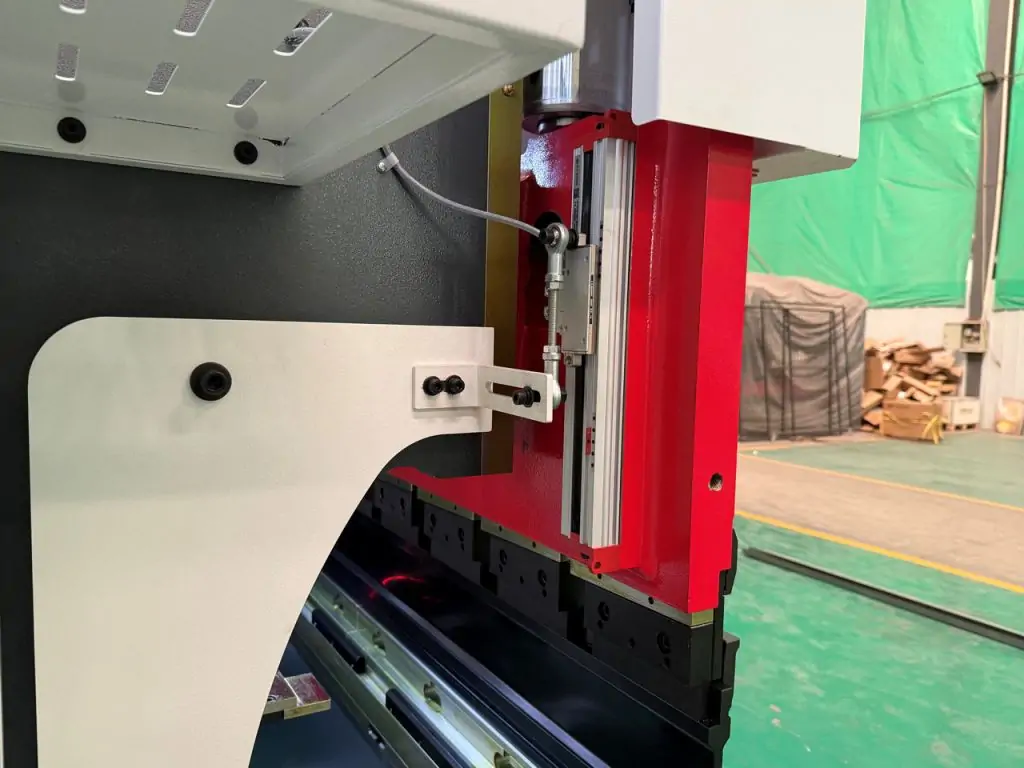

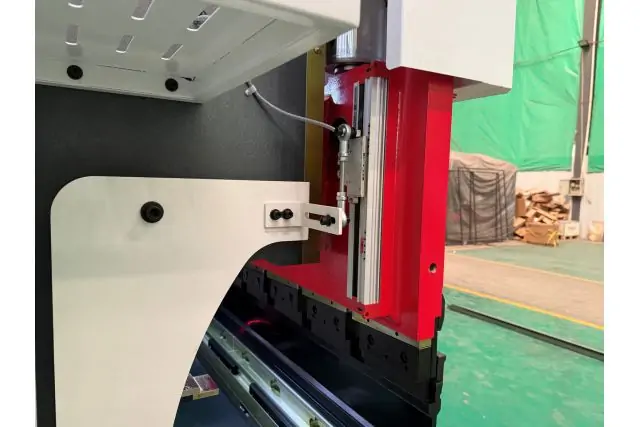

Положення повзуна контролюється за допомогою високоточних вимірювальних лінійок GIVI (Італія). Вони передають у систему ЧПУ інформацію про фактичне положення повзуна в режимі реального часу. На основі отриманих даних контролер контролює синхронність переміщення сторін повзуна по осях Y1 і Y2.

Якщо система фіксує відхилення, ЧПУ автоматично вносить корекції через сервоклапани. Такий принцип роботи дозволяє підтримувати стабільну геометрію згину та високу повторюваність результатів під час серійного виробництва.

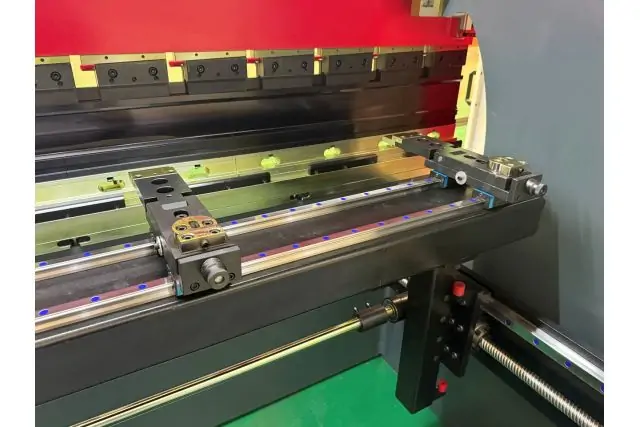

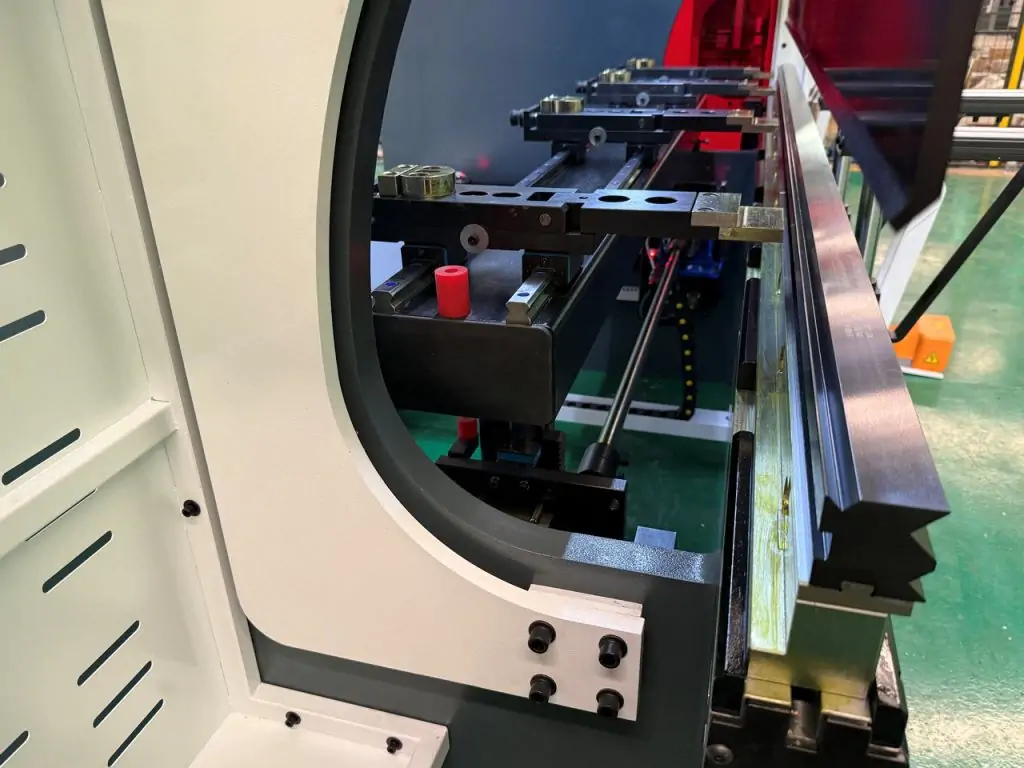

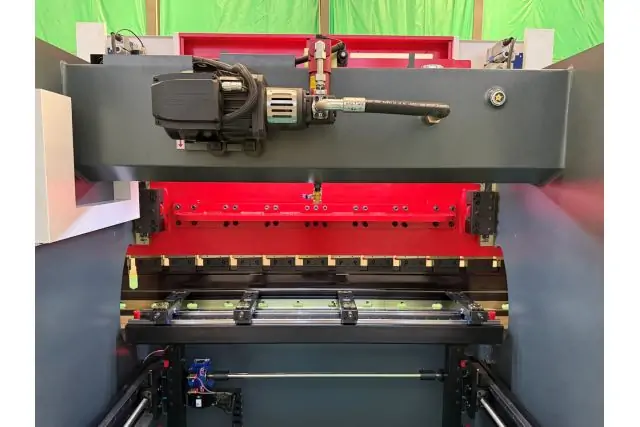

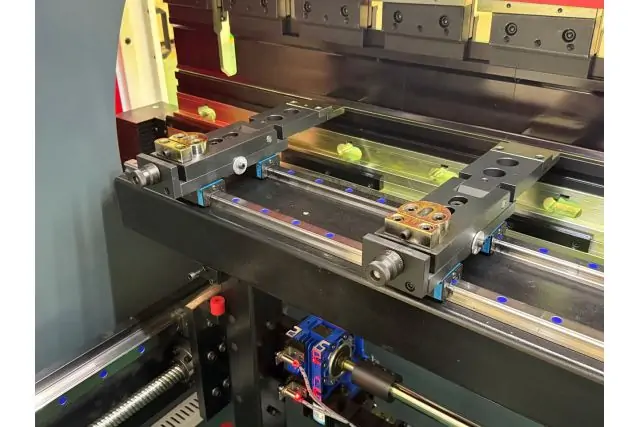

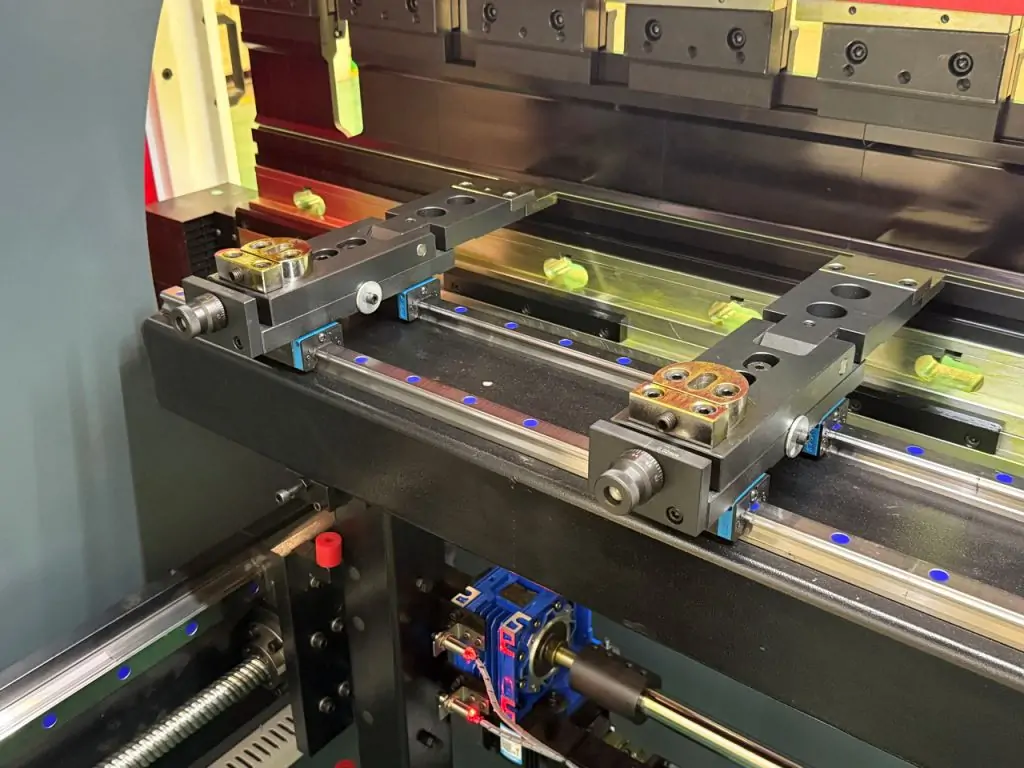

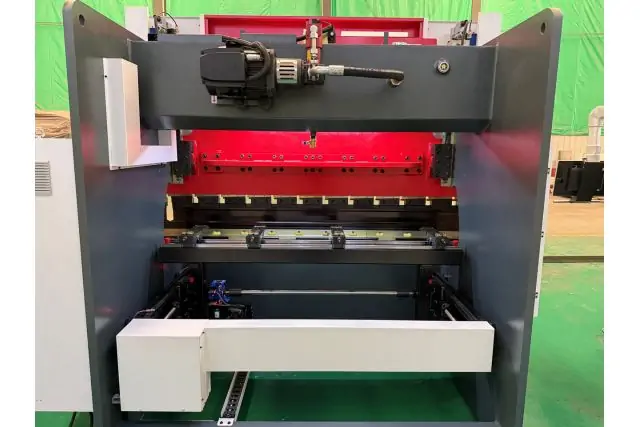

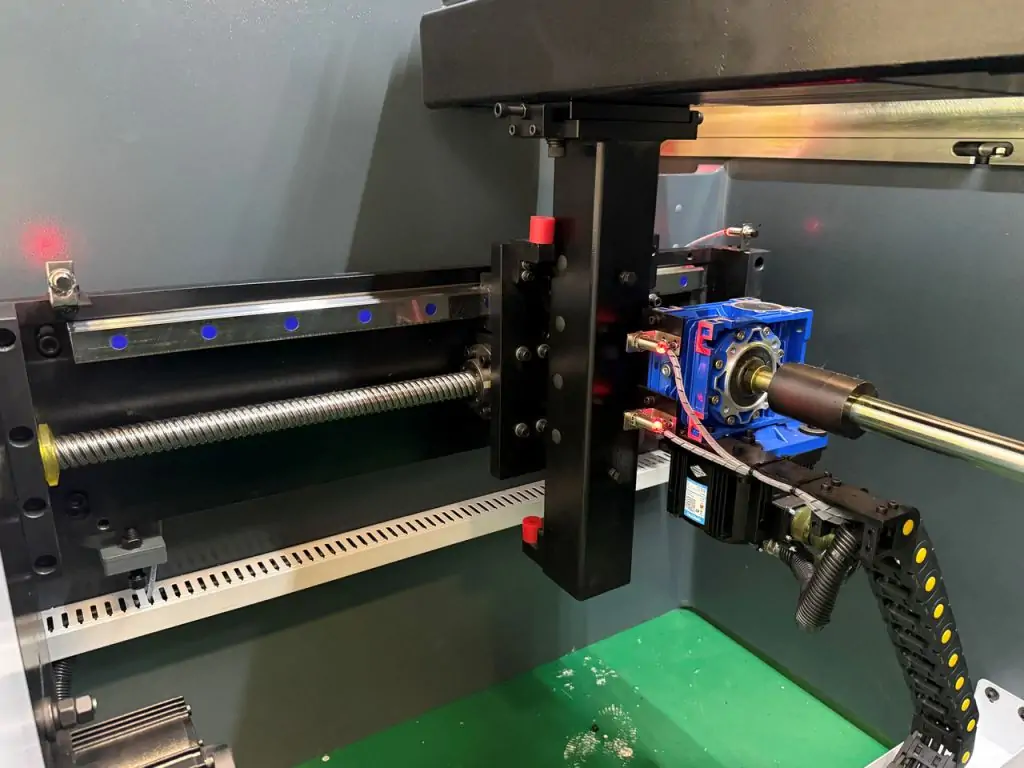

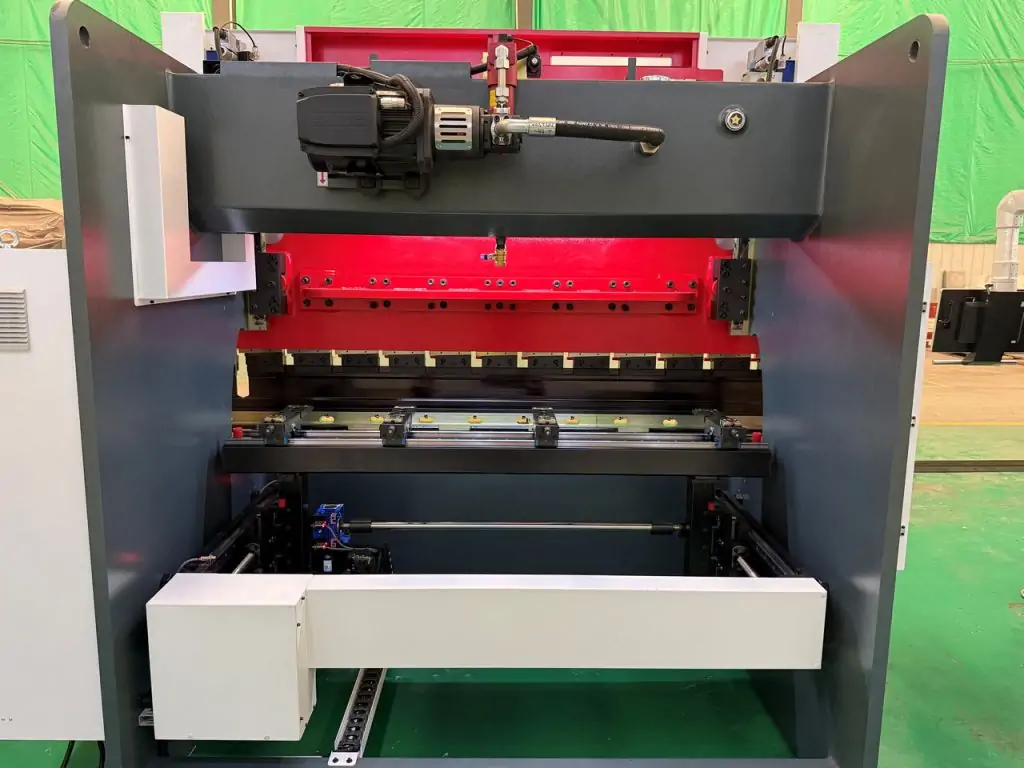

Сервоприводний задній упор

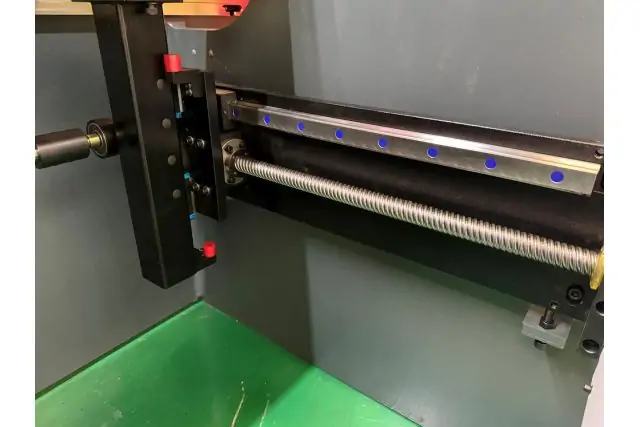

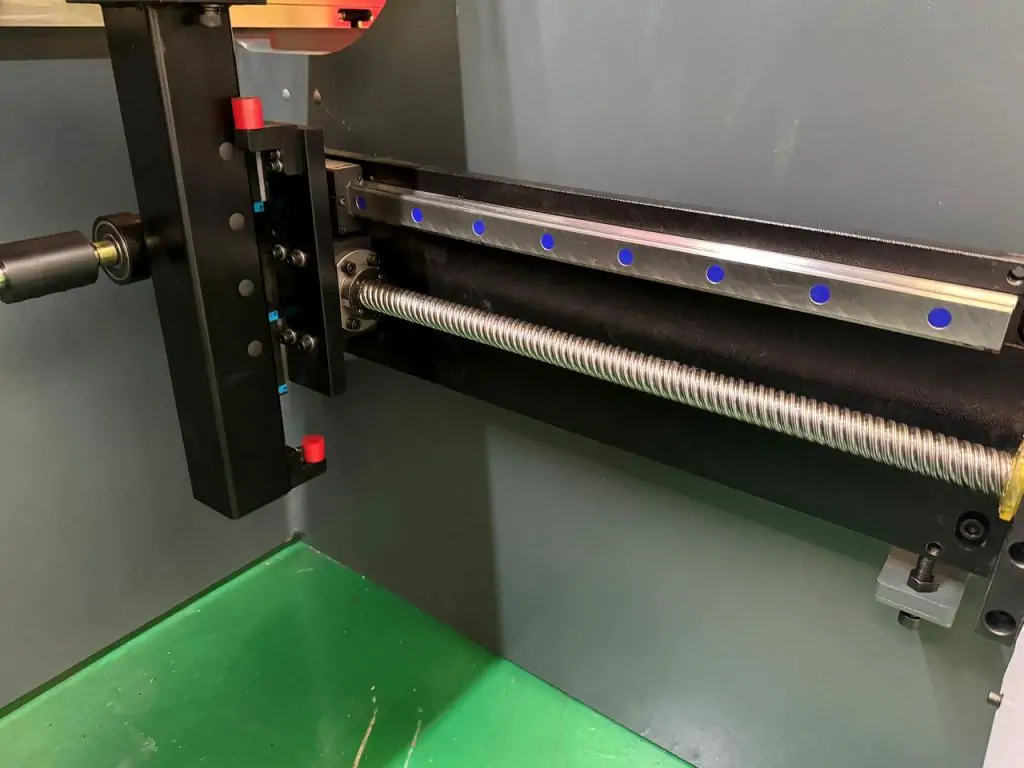

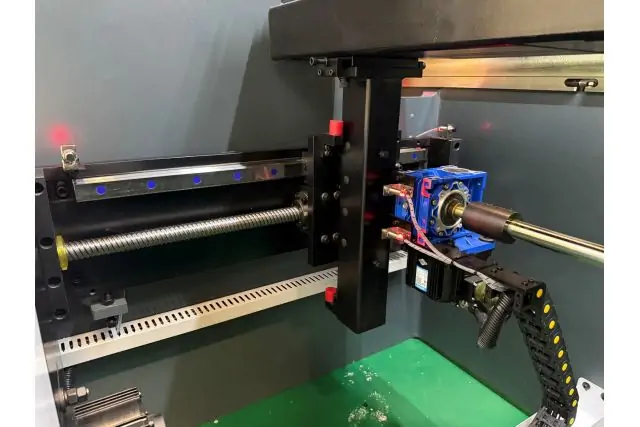

Для точного позиціювання заготовки листозгинальний прес оснащений автоматичним заднім упором із сервоприводом. Він переміщується по осях X і R за допомогою лінійних напрямних та високоточної кулько-гвинтової пари.

• хід осі X — 500 мм;
• хід осі R — 200 мм;
• швидкість переміщення по осі X — до 250 мм/с;
• точність позиціювання — до 0,01 мм;

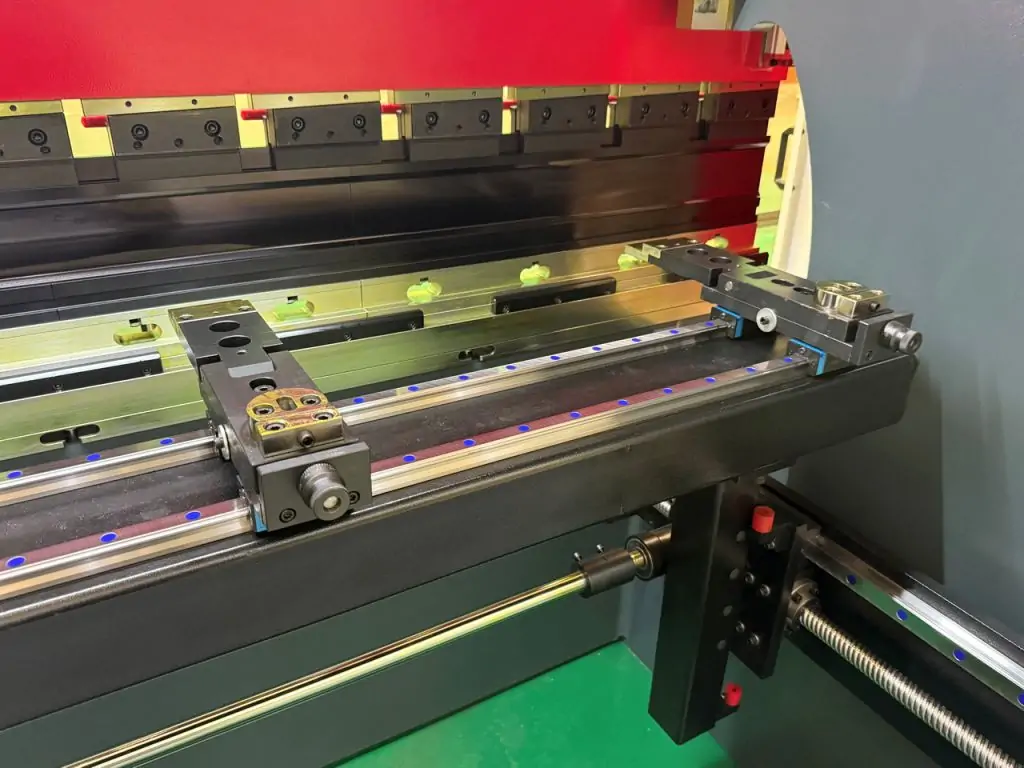

• два рухомі упорні блоки;
• лімби для точного регулювання положення блоків по осі X.

Лінійні напрямні HIWIN забезпечують плавне переміщення заднього упору. Така конструкція дозволяє швидко встановлювати необхідне положення заготовки та повторювати однакові операції з мінімальними відхиленнями.

Компенсація прогину верхньої траверси

Верстат обладнаний моторизованою системою компенсації прогину по осі V. Під час згинання навантаження може спричиняти деформацію верхньої траверси, особливо при роботі з довгими заготовками. Система компенсації враховує цей фактор та коригує положення робочої балки.

Значення компенсації визначається системою ЧПУ автоматично. Це дозволяє підтримувати більш рівномірний кут згинання по довжині деталі.

Комплектуючі верстата

У конструкції MAST CNC Machinen WE-70T/2500 застосовані комплектуючі від спеціалізованих виробників:

• Syntec-630BA — контролер ЧПУ, Тайвань;
• YWIN-TECH — гідравлічна система, Китай;

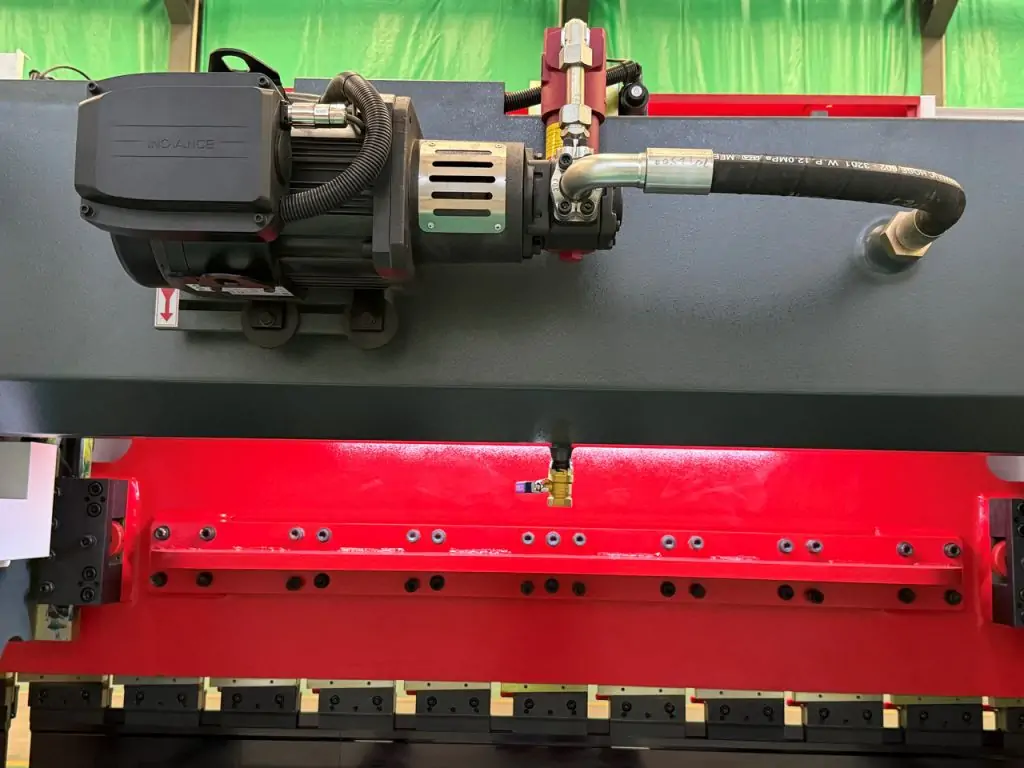

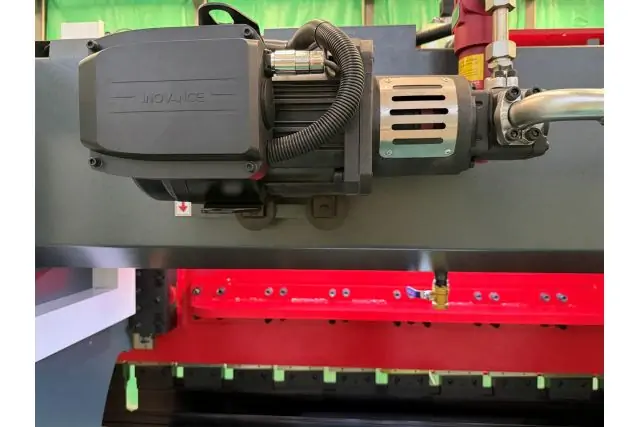

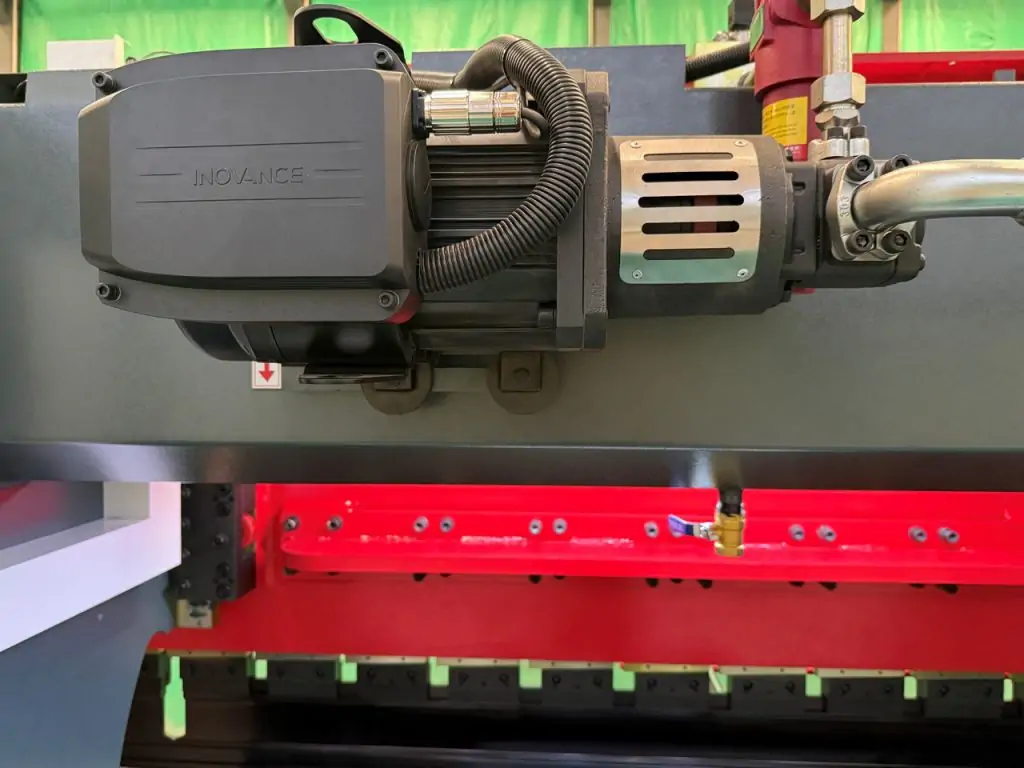

• INOVANCE — головний серводвигун, сервомотори та серводрайвери;
• HIWIN — лінійні напрямні та кулько-гвинтова пара осі R, Тайвань;

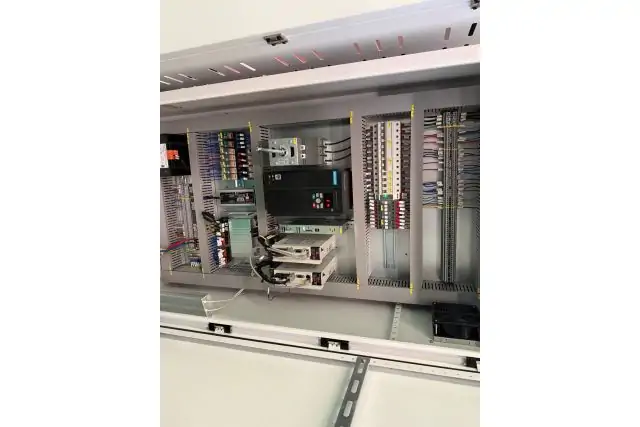

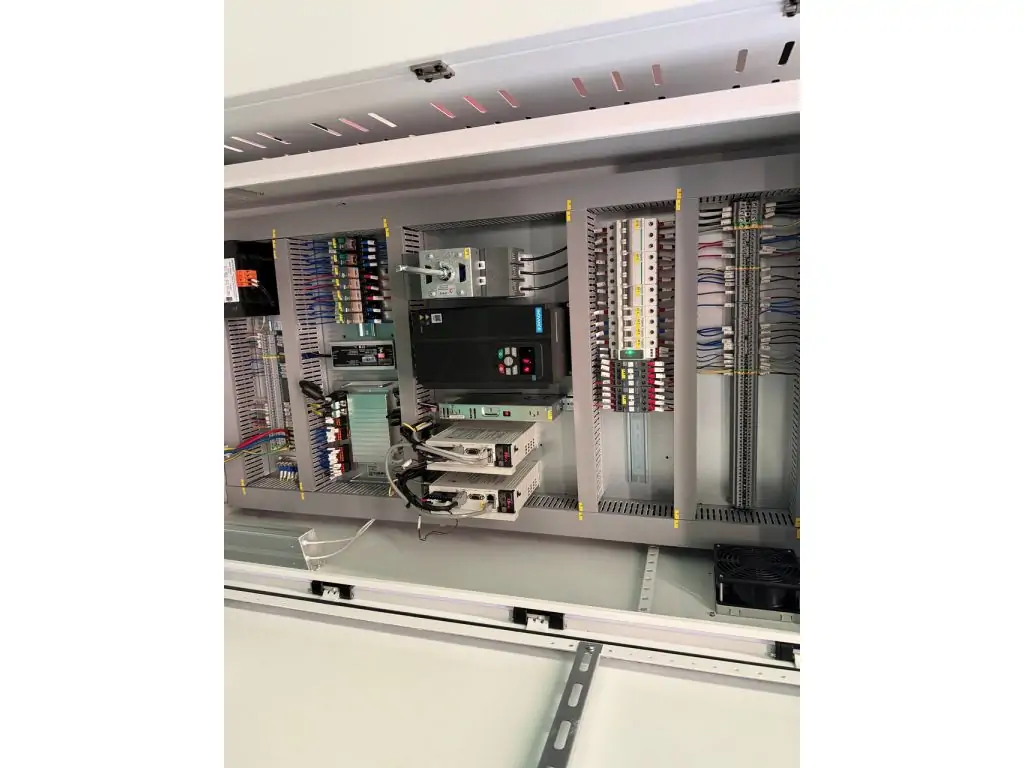

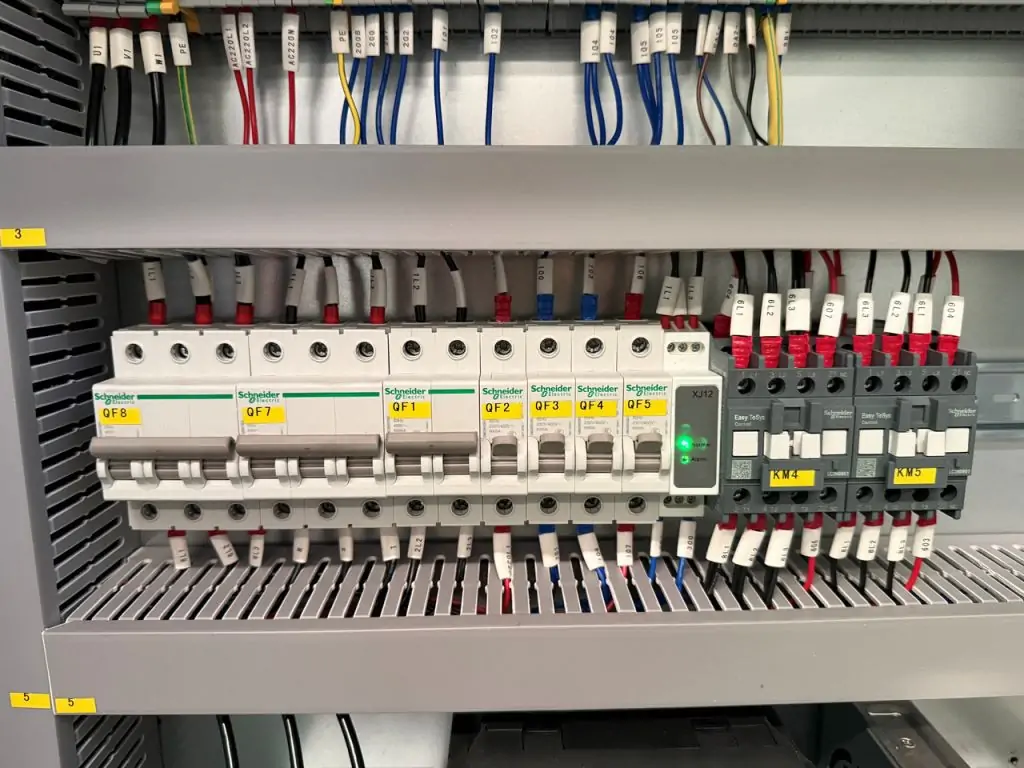

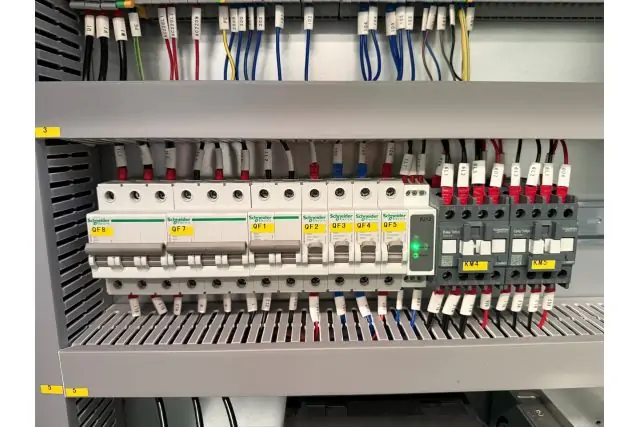

• Schneider — електрична система;
• First — масляний насос;
• EMB — з'єднання масляних труб;
• GIWI — вимірювальні лінійки, Італія.

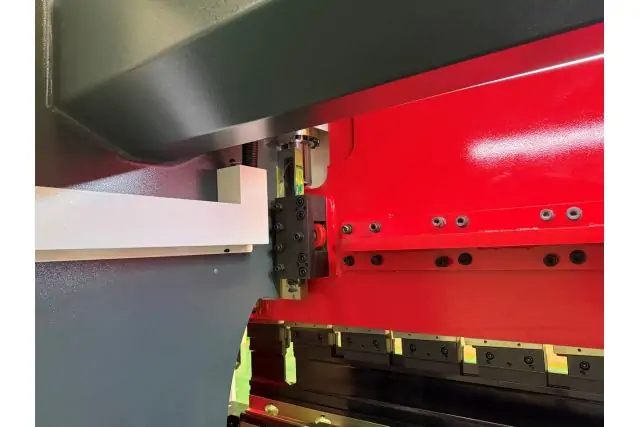

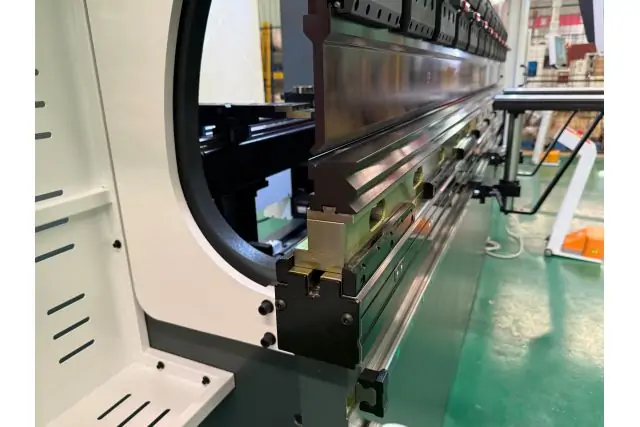

Оснащення для роботи з інструментом

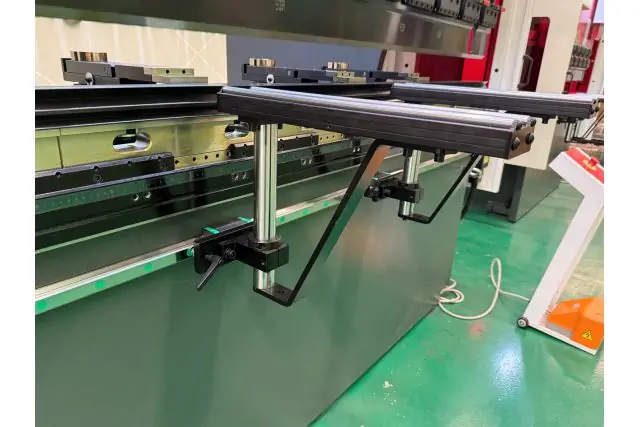

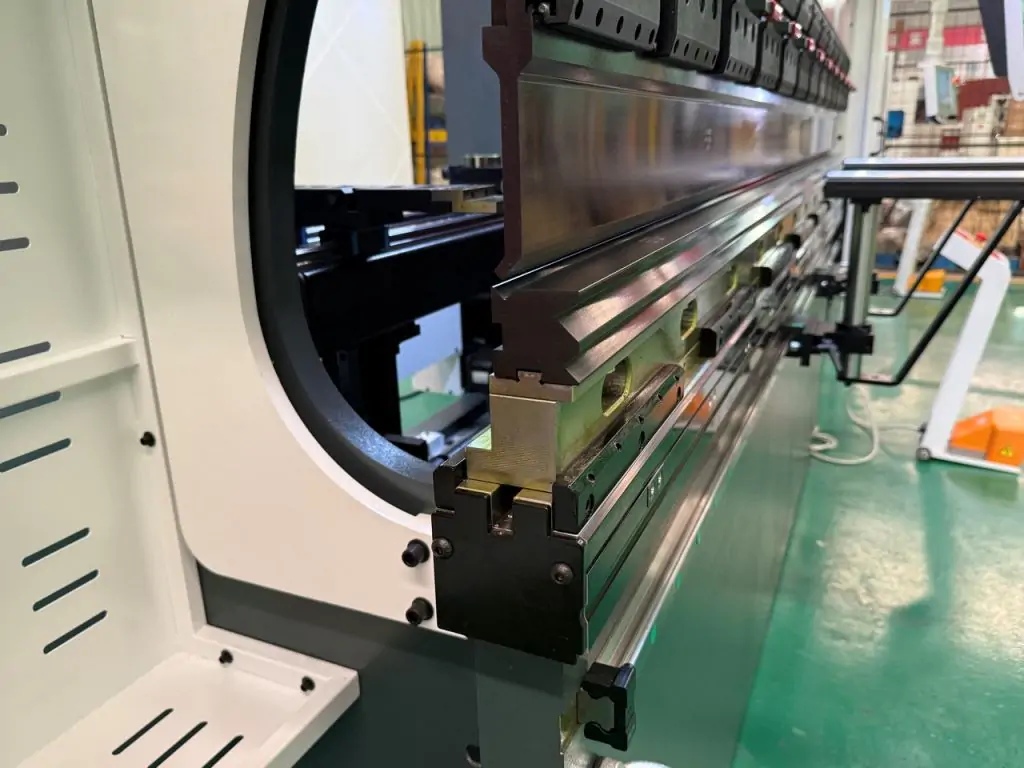

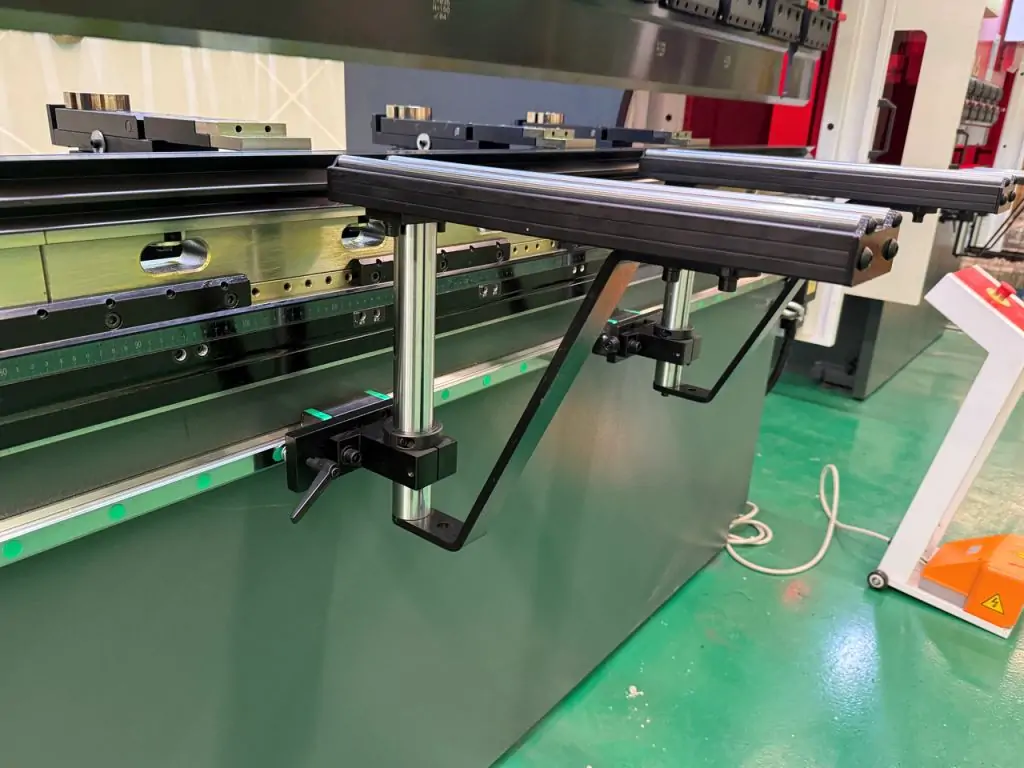

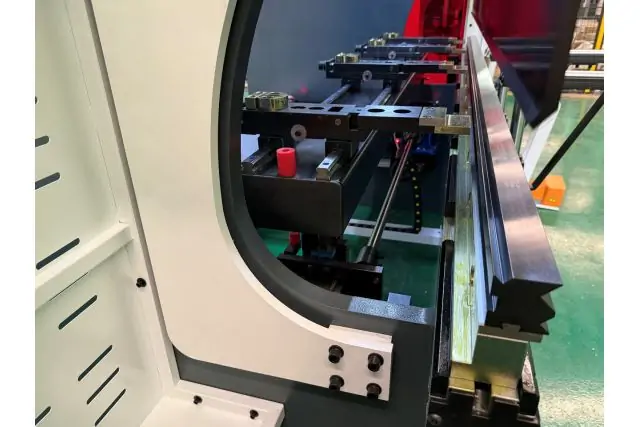

Для прискорення підготовки верстата передбачена швидкознімна система кріплення тримачів верхніх пуансонів. У комплект також входять секційні тримачі пуансонів та два рухомі передні супорти з регулюванням по ширині та висоті.

Підбір пуансонів і матриць здійснюється з урахуванням конкретного завдання: товщини та типу металу, геометрії деталі, необхідного радіуса і параметрів згинання. Для правильного підбору інструменту бажано надати креслення виробу.

Основні переваги

• електрогідравлічне керування повзуном;
• синхронізація осей Y1 та Y2 із контролем положення в реальному часі;
• автоматична компенсація прогину по осі V;
• сервоприводний задній упор X/R;
• точність позиціювання до 0,01 мм;
• сенсорний контролер Syntec-630BA;
• підтримка DXF, 2D та CAD/CAM;
• швидкознімне кріплення верхнього інструменту;
• професійні комплектуючі HIWIN, INOVANCE, Schneider, First та інших виробників.

MAST CNC Machinen WE-70T/2500 — рішення для підприємств, яким потрібен точний і стабільний листозгинальний верстат із числовим програмним керуванням. Поєднання електрогідравлічної синхронізації, сервоприводного заднього упору, системи компенсації прогину та контролера Syntec-630BA забезпечує контрольований процес обробки та повторюваність готових деталей.
