Електро-гідравлічний листозгинальний прес MAST CNC Machinen BSD-110T/2500 з ET18 (4+1 осі)

Електрогідравлічний листозгинальний прес BSD-110T2500 з ЧПУ TECHMATION ET18

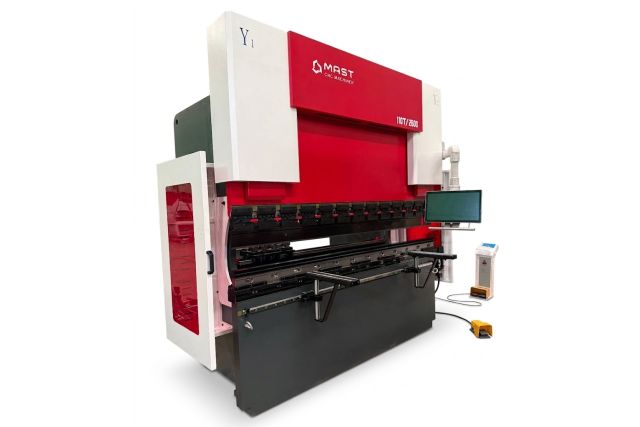

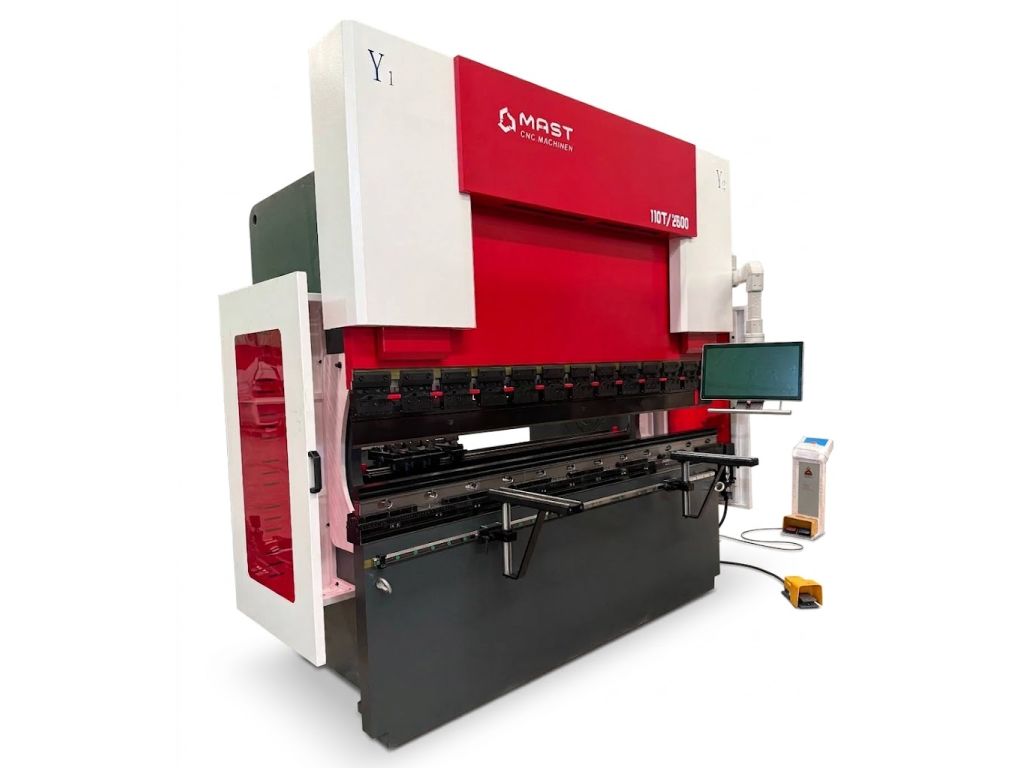

BSD-110T2500 — сучасний електрогідравлічний прес для гнуття листового металу із зусиллям 110 тонн та робочою довжиною 2500 мм. Обладнання розраховане на виконання точних і повторюваних операцій у серійному та дрібносерійному виробництві.

Керування верстатом здійснюється за допомогою ЧПУ TECHMATION ET18 з конфігурацією 4+1 осі Y1-Y2-X-R+V. Незалежна робота осей Y1 та Y2, а також автоматичне керування компенсацією прогину по осі V забезпечують стабільний кут гнуття по всій довжині заготовки. Це особливо важливо під час обробки довгих листів, де точність у різних точках деталі має залишатися однаковою.

Ключові особливості верстата

• Незалежне керування осями Y1 та Y2 — дозволяє точно контролювати положення обох сторін повзуна та підтримувати заданий кут гнуття по всій довжині деталі.
• Автоматична компенсація прогину по осі V — враховує деформацію робочої балки під навантаженням і допомагає отримувати рівномірний результат.

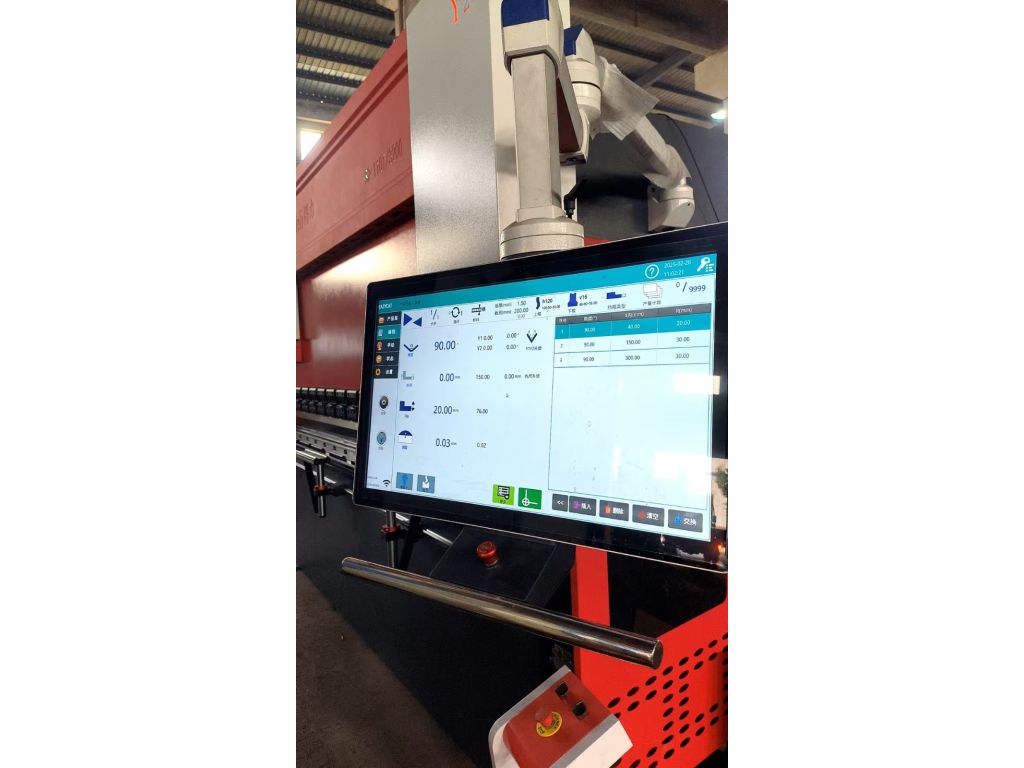

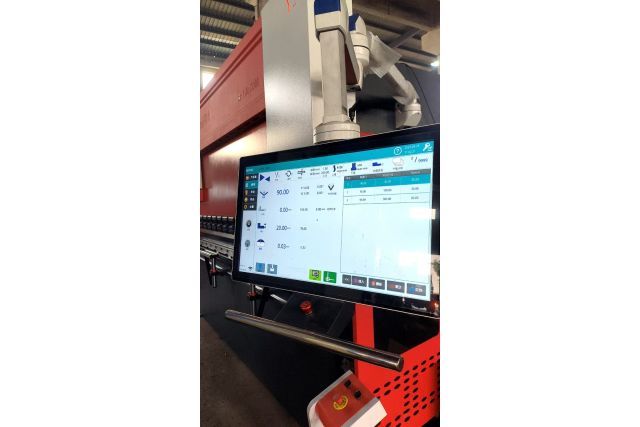

• ЧПУ TECHMATION ET18 із 15-дюймовим сенсорним екраном — підтримує графічне 2D-програмування та візуальну симуляцію операції перед початком роботи.
• Гідравлічна система DP-TECH — забезпечує швидке переміщення, точне повторне позиціювання, плавний запуск і зупинку та стабільне повернення повзуна.
• Головний сервомотор Siemens — німецький привод, розрахований на стабільну роботу обладнання під навантаженням.
• Сервомотори та серводрайвери Inovance — відповідають за точне керування рухом робочих механізмів.
• Задній упор на напрямних HIWIN — забезпечує швидке переміщення по осі X зі швидкістю до 250 мм/с та позиціювання з точністю до 0,01 мм.
• Кульковий гвинт осі R — використовується для точного регулювання положення заднього упора.
• Електричні компоненти Schneider — надійна система електрокерування та захисту обладнання.
• Масляний насос First виробництва США та трубні з'єднання EMB з Німеччини — забезпечують надійну роботу гідравлічної системи.
• Лінійні напрямні GIWI виробництва Італії — забезпечують плавний і точний рух верхньої балки.
• Два комплекти пальцевих блоків на задньому упорі — спрощують позиціювання та фіксацію заготовки.
• Моторизована система бомбування Shuheng — величина компенсації прогину траверси автоматично визначається та задається системою ЧПУ.
• Швидкознімне кріплення верхнього інструменту — дозволяє швидше виконувати заміну пуансонів та переналагодження верстата.

Електрогідравлічна система для високої точності гнуття

У звичайних гідравлічних листозгинальних пресах синхронізація двох сторін робочої балки часто реалізується за допомогою механічної торсійної системи. Така конструкція дозволяє виконувати основні операції гнуття, однак точність може поступово змінюватися внаслідок механічного зношування або коливань параметрів гідравлічної системи.

У BSD-110T2500 використовується електрогідравлічне керування із замкнутим контуром зворотного зв'язку. Вимірювальні лінійки GIVI (Італія) встановлені безпосередньо на повзуні та постійно передають до системи ЧПУ інформацію про його фактичне положення.

Контролер порівнює задані та фактичні координати й у режимі реального часу коригує роботу синхронних клапанів. Завдяки незалежному контролю осей Y1 та Y2 система компенсує навіть незначні відхилення положення повзуна. Така схема ЧПУ + сервоклапани + вимірювальні лінійки забезпечує високу повторюваність операцій і стабільність результату при виготовленні серійних деталей.

Інструмент у стандартній комплектації

• Верхній пуансон H135/80°/R08;
• нижні матриці з V-подібними канавками 12, 16, 24, 32 та 40 мм;
• комплект секційних тримачів верхніх пуансонів зі швидкознімною системою кріплення.

Сфера використання

Листозгинальний прес BSD-110T2500 призначений для професійної металообробки та може використовуватися на підприємствах машинобудування, виробництва металоконструкцій та іншої промислової продукції.

Верстат підходить для виготовлення корпусів обладнання, деталей вентиляційних систем, металевих конструкцій, елементів меблів та інших виробів із листового металу. Точне позиціювання та автоматизоване керування особливо корисні у виробництві, де необхідно отримувати велику кількість однакових деталей.

Технічні характеристики

Переваги BSD-110T2500 для виробництва

BSD-110T2500 поєднує потужність 110 тонн із високоточним електрогідравлічним керуванням. Система ЧПУ TECHMATION ET18, незалежне керування Y1/Y2, автоматична компенсація прогину та точні вимірювальні лінійки GIVI дозволяють підтримувати стабільну геометрію деталей під час серійної роботи.

Використання комплектуючих Siemens, Schneider, HIWIN, GIWI, GIVI, EMB та First доповнює конструкцію верстата надійними компонентами. BSD-110T2500 стане практичним рішенням для підприємств, яким необхідні продуктивність, точність позиціювання та повторюваність результату під час професійного гнуття листового металу.
