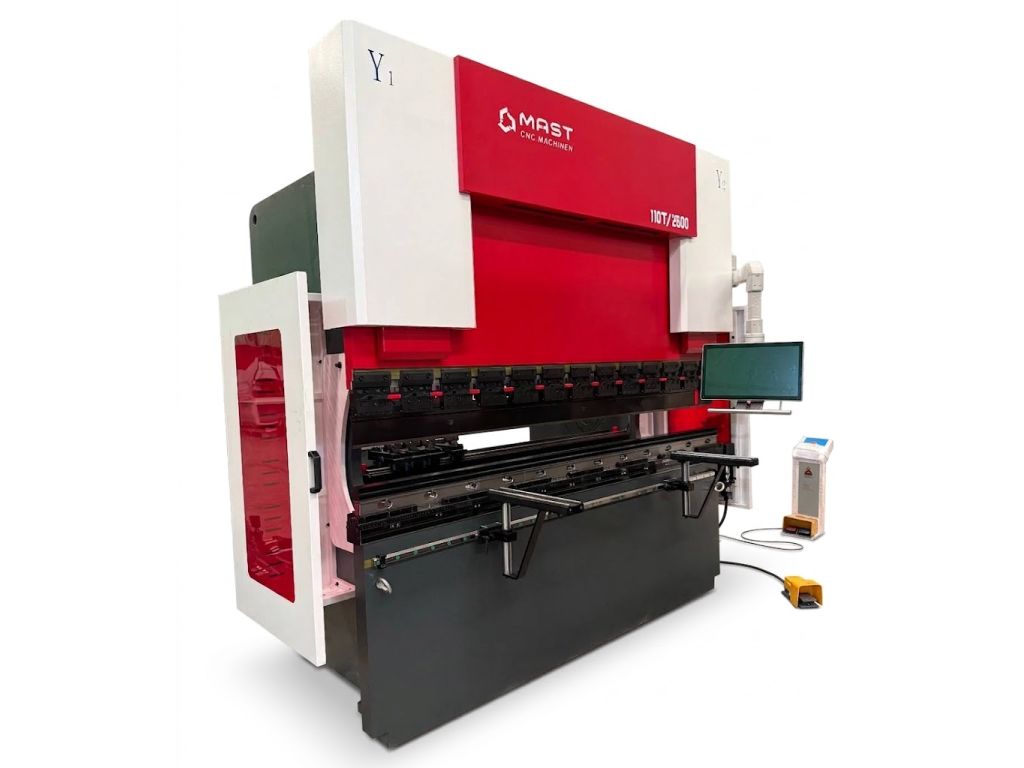

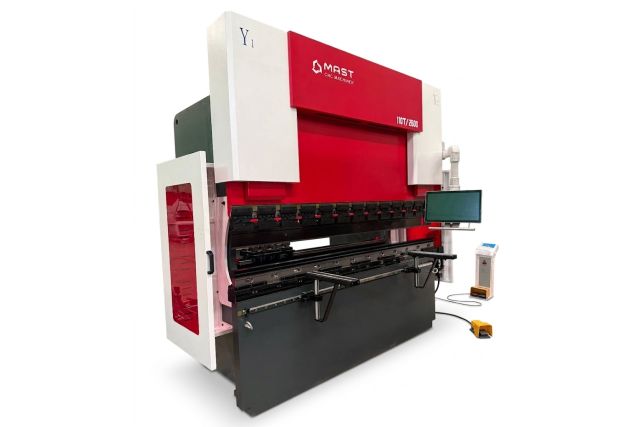

Электрогидравлический листогибочный пресс MAST CNC Machinen BSD-110T/2500 с ET18 (4+1 ось)

Электрогидравлический листогибочный пресс BSD-110T2500 с ЧПУ TECHMATION ET18

BSD-110T2500 — современный электрогидравлический листогибочный пресс с усилием 110 тонн и рабочей длиной стола 2500 мм. Оборудование предназначено для точной гибки листового металла и подходит для серийного и мелкосерийного производства.

Управление станком осуществляется при помощи системы ЧПУ TECHMATION ET18 с конфигурацией 4+1 оси Y1-Y2-X-R+V. Независимое управление осями Y1 и Y2 в сочетании с автоматической компенсацией прогиба по оси V обеспечивает стабильный угол гибки по всей длине заготовки. Это особенно важно при обработке длинномерных листовых деталей, где требуется одинаковая точность на каждом участке.

Основные особенности оборудования

• Независимое управление осями Y1 и Y2 — обеспечивает точный контроль положения обеих сторон ползуна и позволяет поддерживать заданный угол гибки по всей длине детали.
• Автоматическая компенсация прогиба по оси V — компенсирует деформацию рабочей балки под нагрузкой и способствует получению равномерного результата.

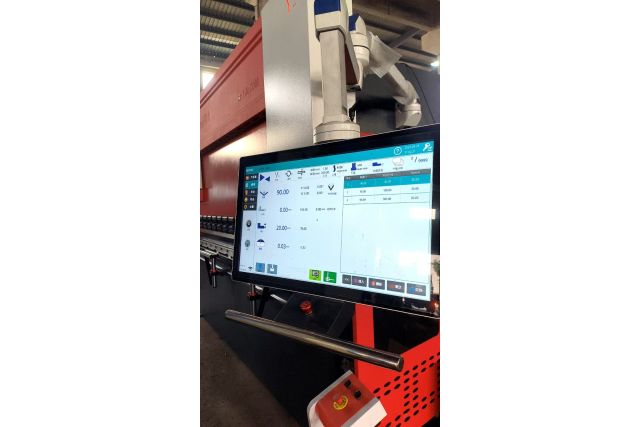

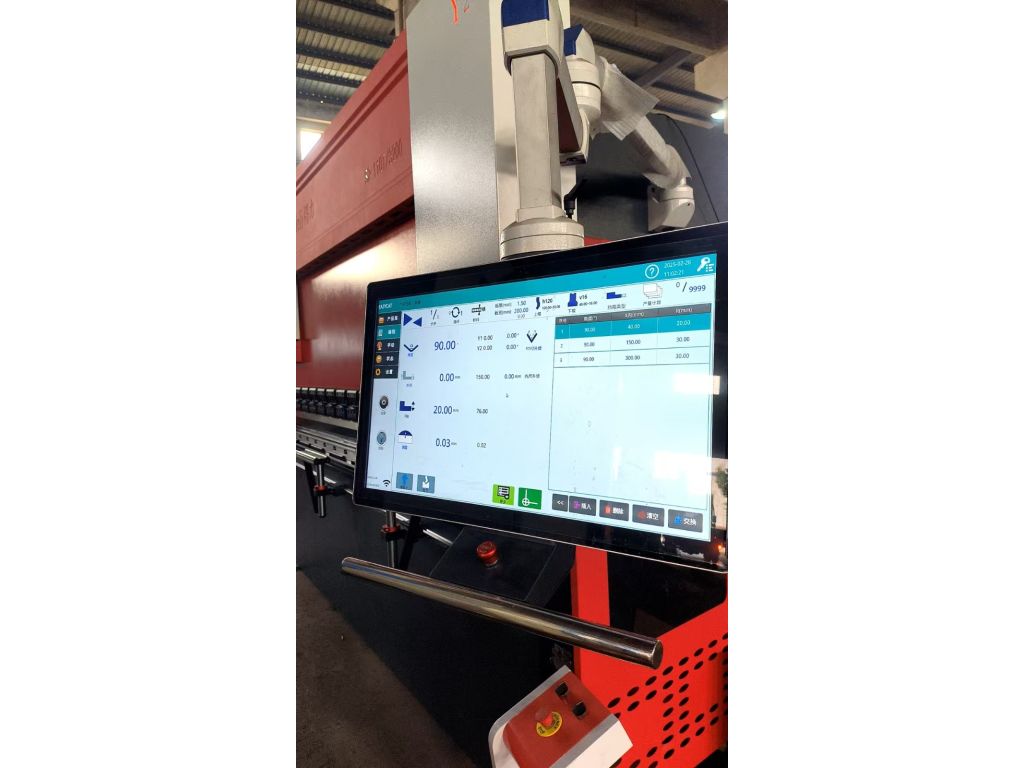

• Система ЧПУ TECHMATION ET18 с 15-дюймовым сенсорным дисплеем — поддерживает 2D-графическое программирование и визуальное моделирование операции перед началом гибки.
• Гидравлическая система DP-TECH — обеспечивает быстрое позиционирование, высокую точность повторного позиционирования, плавный запуск и остановку, а также стабильный возврат ползуна.
• Главный сервомотор Siemens — надежный привод немецкого производства для стабильной работы оборудования под нагрузкой.
• Сервомоторы и серводрайверы Inovance — обеспечивают точное управление движением исполнительных механизмов.
• Задний упор на линейных направляющих HIWIN — обеспечивает быстрое и точное перемещение по оси X со скоростью до 250 мм/с и точностью позиционирования до 0,01 мм.
• Шарико-винтовая передача оси R — используется для точной регулировки положения заднего упора по второй координате.
• Электрическая система Schneider — надежные компоненты для управления и защиты электрической части станка.
• Масляный насос First производства США и трубные соединения EMB производства Германии — обеспечивают надежную работу гидравлической магистрали.
• Линейные направляющие GIWI производства Италии — обеспечивают плавное и точное перемещение верхней балки.
• Пальцевые блоки, 2 пары на заднем упоре — предназначены для удобного и точного позиционирования заготовки.
• Моторизованная система компенсации прогиба Shuheng — величина компенсации траверсы автоматически устанавливается системой ЧПУ.
• Быстросъемная система крепления верхнего инструмента — сокращает время замены пуансонов и переналадки оборудования.

Почему электрогидравлический пресс обеспечивает высокую точность гибки

В традиционных гидравлических листогибочных станках синхронизация двух сторон рабочей балки часто осуществляется при помощи механической торсионной системы. Такая конструкция позволяет выполнять стандартные операции гибки, однако со временем точность может снижаться из-за износа механических компонентов или изменений давления в гидравлической системе.

В BSD-110T2500 применяется электрогидравлическая система с замкнутым контуром обратной связи. Измерительные линейки GIVI (Италия) установлены непосредственно на ползуне и в режиме реального времени передают системе ЧПУ информацию о его фактическом положении.

Контроллер сравнивает заданное и фактическое положение и корректирует работу синхронных клапанов. Благодаря независимому управлению осями Y1 и Y2 система способна компенсировать даже небольшие отклонения положения ползуна. Такая комбинация ЧПУ + сервоклапаны + измерительные линейки формирует замкнутую систему управления, обеспечивающую высокую повторяемость операций и стабильность угла гибки.

Это особенно важно при серийном изготовлении деталей, когда необходимо получать одинаковый результат на каждой заготовке без постоянной ручной корректировки параметров.

Стандартная комплектация инструмента

• Верхний пуансон H135/80°/R08;
• нижние матрицы с канавками 12, 16, 24, 32 и 40 мм;
• комплект секционных держателей пуансонов с быстросъемной системой крепления.

Область применения

Листогибочный пресс BSD-110T2500 предназначен для профессиональной обработки листового металла и может использоваться на предприятиях машиностроительной, металлообрабатывающей и производственной отраслей.

Оборудование подходит для изготовления металлических конструкций, корпусов оборудования, элементов вентиляционных систем, деталей мебели и других изделий из листовой стали. Точное позиционирование и автоматизированное управление делают пресс удобным для производства больших партий однотипных деталей.

Технические характеристики

Преимущества BSD-110T2500

BSD-110T2500 сочетает высокое усилие 110 тонн с точной электрогидравлической системой управления. ЧПУ TECHMATION ET18, независимый контроль осей Y1/Y2, автоматическая компенсация прогиба и измерительные линейки GIVI позволяют поддерживать стабильную геометрию деталей и высокую повторяемость результатов.

Использование компонентов Siemens, Schneider, HIWIN, GIWI, GIVI, EMB и First повышает надежность и стабильность работы оборудования. Пресс станет подходящим решением для предприятий, которым необходимы производительность, точное позиционирование и стабильное качество при серийной гибке листового металла.
