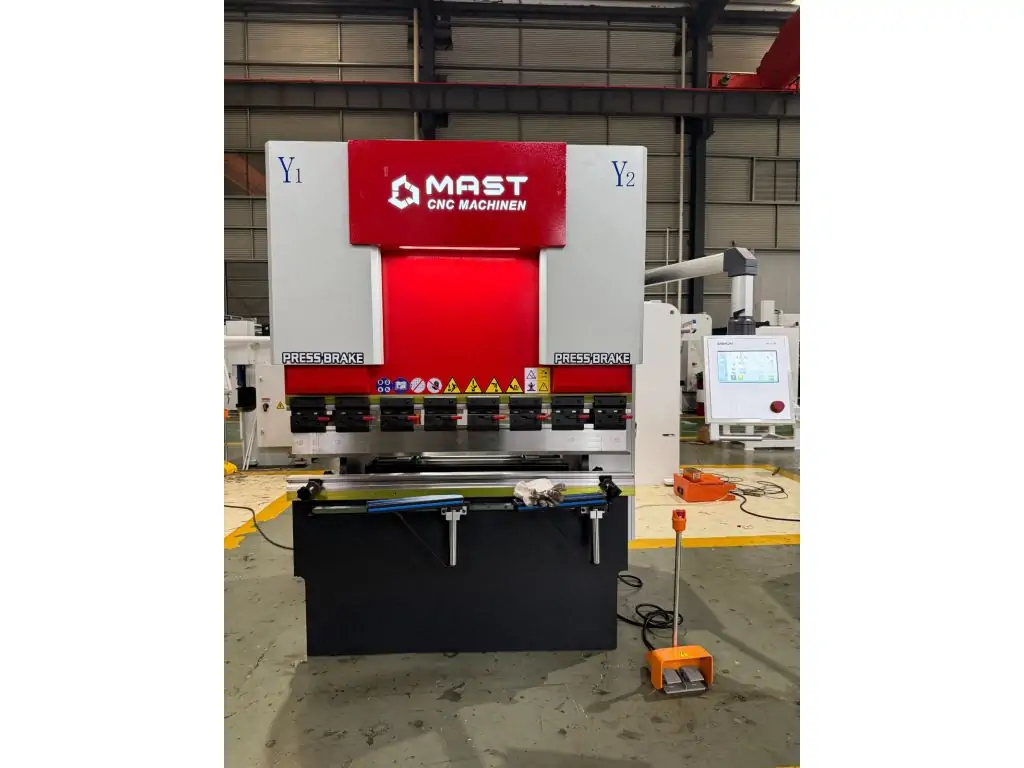

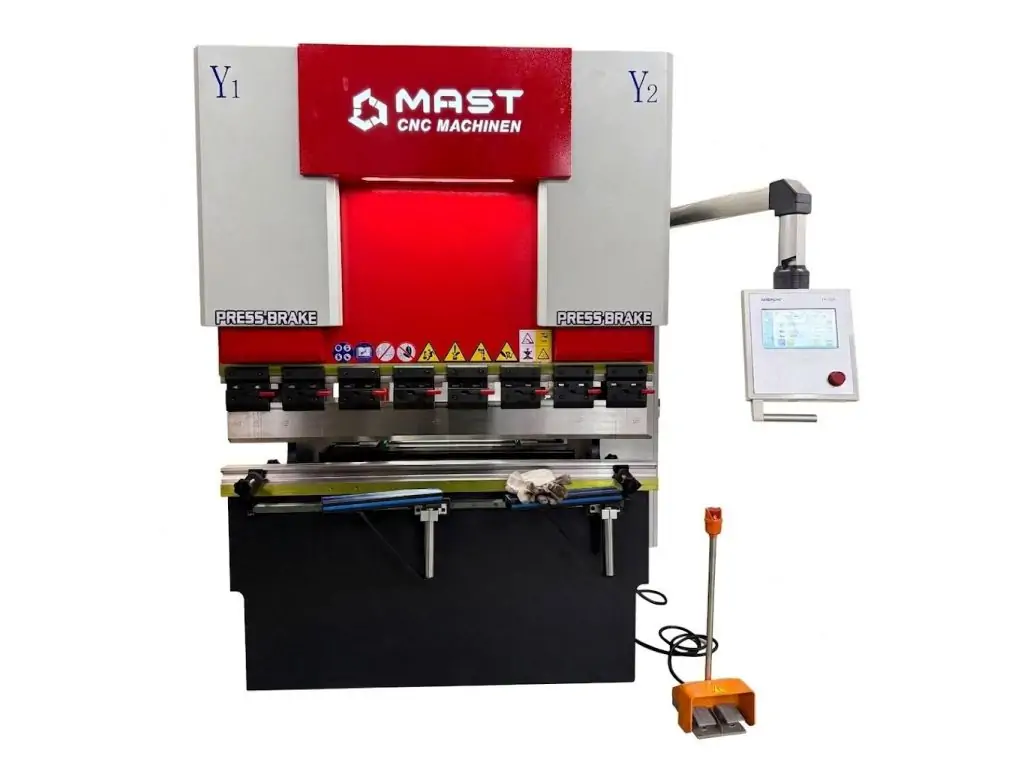

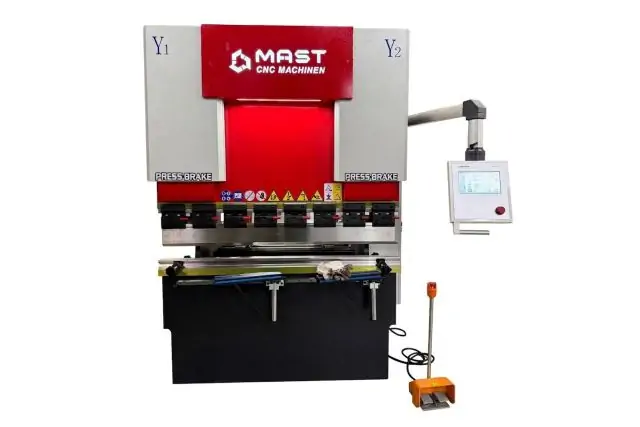

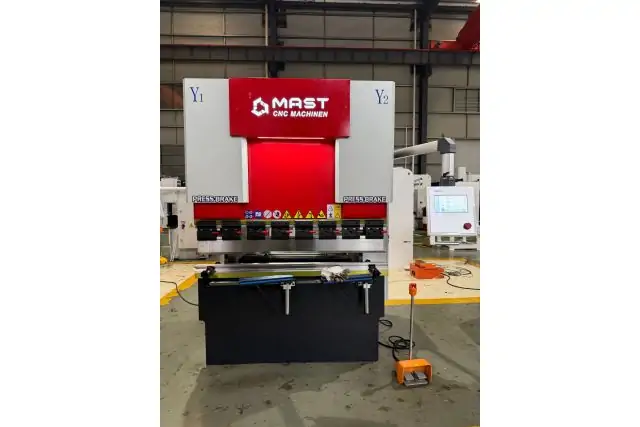

Гидравлический листогибочный пресс MAST CNC Machinen SPS-63T/1600 с TP10S

Гидравлический листогибочный пресс MAST CNC Machinen SPS-63T/1600 с TP10S

MAST CNC Machinen SPS-63T/1600 с TP10S — профессиональный гидравлический листогибочный пресс с числовым программным управлением, предназначенный для точной гибки металлических заготовок под заданным углом. Станок сочетает гидравлический привод, ЧПУ-управление, автоматизированный задний упор и промышленные комплектующие от известных производителей.

Модель оснащена системой с усилием 63 т и рабочим столом длиной 1600 мм. Максимальная заявленная толщина листа составляет 6 мм. Такие параметры позволяют использовать оборудование для изготовления различных деталей из листового металла, включая элементы корпусов, кронштейны, профилированные детали и другие изделия, требующие повторяемой гибки под определенным углом.

Гидравлический листогибочный пресс MAST SPS-63T/1600 предназначен для профессионального использования на металлообрабатывающих предприятиях, в производственных цехах и мастерских. ЧПУ-система упрощает программирование последовательности операций, а автоматическое позиционирование заднего упора помогает получать стабильный результат при серийной обработке.

Преимущества MAST SPS-63T/1600

• Усилие гибки 63 т для профессиональной обработки листового металла.
• Длина рабочего стола 1600 мм для работы с заготовками соответствующего формата.
• Максимальная толщина листа 6 мм согласно заявленным характеристикам.
• ЧПУ-управление для программирования и повторения технологических операций.
• Управление осями Y1-Y2-X-R для контроля основных перемещений.
• 10-дюймовый цветной сенсорный дисплей для удобного взаимодействия с системой управления.
• Задний упор HIWIN с шарико-винтовой парой и линейными направляющими.
• Гидравлическая система Bosch Rexroth для стабильной работы привода.
• Главный двигатель Siemens и масляный насос Sunny.
• Электрические компоненты Schneider для промышленной эксплуатации.
• USB-порт для резервного копирования программ и параметров.
• Функции расчета углов, библиотека инструментов и таблица материалов.

ЧПУ-система и управление станком

Одной из основных особенностей MAST SPS-63T/1600 является система числового программного управления. Контроллер E310P обеспечивает управление основными осями станка и позволяет задавать параметры технологического процесса без необходимости выполнять каждую операцию вручную.

Управление предусмотрено по осям Y1-Y2-X-R. Система поддерживает сервооси X, Y и R, а также оснащена встроенной логикой управления станком. Порты функций ввода и вывода могут настраиваться в соответствии с требованиями внешнего контура оборудования.

Для оператора предусмотрен 10-дюймовый цветной сенсорный LCD-экран. Интерфейс поддерживает китайский и английский языки, а единицы измерения могут использоваться в метрической или британской системе. Сенсорная панель рассчитана на длительную эксплуатацию.

Программирование операций гибки

ЧПУ-управление позволяет сохранять и повторно использовать заданные параметры обработки. Функции точного программирования и расчета углов помогают оператору подготовить последовательность гибки в соответствии с поставленной задачей.

Система оснащена библиотекой инструментов и таблицей материалов, которые используются для повышения точности расчета параметров угла. Одностраничное программирование и отдельная страница быстрого программирования делают работу с технологическими программами более понятной.

Стандартный USB-интерфейс предназначен для резервного копирования программ и параметров, а также обновления системного программного обеспечения. Встроенная функция резервного копирования и восстановления позволяет быстрее восстановить настройки оборудования при необходимости.

Высокоточный задний упор HIWIN

Для точного позиционирования металлической заготовки листогибочный пресс оснащен задним упором с компонентами HIWIN (Тайвань). Перемещение осуществляется по линейным направляющим с использованием шарико-винтовой передачи.

Автоматическая регулировка положения заднего упора по оси X выполняется с помощью сервопривода. Это обеспечивает быстрое перемещение и точную установку заданной координаты. Шариковый винт и линейная направляющая предназначены для точного позиционирования при выполнении повторяющихся операций.

На заднем упоре предусмотрены пальцевые блоки, которые помогают правильно установить и позиционировать заготовку перед началом гибки.

Гидравлическая система Bosch Rexroth

Силовая часть станка построена на базе гидравлической системы Bosch Rexroth (Германия). Гидравлический привод формирует необходимое усилие для перемещения рабочей балки и деформации металлической заготовки.

Гидравлические цилиндры создают усилие на штоках пресса. Во время рабочего цикла верхняя часть оборудования перемещается в направлении заготовки, обеспечивая ее гибку между пуансоном и матрицей.

Главный гидравлический двигатель изготовлен SIEMENS, а масляный насос — Sunny (США). Для соединения масляных труб используются компоненты EMB (Германия).

Синхронизация гидроцилиндров

Синхронизация двух гидравлических поршней выполняется с помощью торсионного вала. Такая конструкция обеспечивает согласованное перемещение рабочих элементов во время цикла гибки.

Результат работы системы зависит от состояния механических компонентов и стабильности гидравлического давления. При корректной настройке и регулярном обслуживании такая конструкция позволяет эффективно выполнять повторяющиеся операции по обработке листового металла.

Электрическая система Schneider

Электрическая часть оборудования комплектуется компонентами Schneider (Германия). Использование промышленных электрических компонентов обеспечивает стабильную работу системы управления и исполнительных механизмов.

Сервоприводы серии ETS / Pronet отличаются стабильной работой и используются для точного позиционирования соответствующих осей. Технология сервоуправления на базе CAN-шины обеспечивает быстрый обмен данными, удобное подключение и точное позиционирование.

Система безопасности

ЧПУ-система оснащена функциями защиты рабочей зоны и обнаружения возможных столкновений. Предусмотрена функция позиционирования, которая помогает предотвращать столкновения, в том числе во время работы по оси R.

Система защиты особенно актуальна при серийном производстве, когда оборудование работает по сохраненной программе и выполняет большое количество одинаковых операций.

Инструментальное оснащение

Для ускорения подготовки оборудования предусмотрена быстросъемная система держателя матрицы. Комплект секционных держателей пуансонов с устройством быстрого крепления позволяет сократить время установки инструмента и переналадки станка.

Стандартная комплектация включает верхний пуансон и нижнюю матрицу. Для поддержки заготовки предусмотрены два подвижных передних суппорта. Они установлены на линейной направляющей и регулируются по ширине и высоте.

Технические характеристики

Стандартная комплектация

• ЧПУ-управление по осям Y1-Y2-X-R.
• Панель управления E310P.
• Гидравлическая система Bosch Rexroth.
• Главный гидравлический двигатель SIEMENS.
• Масляный насос Sunny.
• Соединения масляных труб EMB.
• Электрическая система Schneider.
• Линейные направляющие хода верхней балки GIWI.
• Задний упор HIWIN с шарико-винтовой парой.
• Пальцевые блоки заднего упора.
• Быстросъемная система держателя матрицы.
• Секционные держатели пуансонов с системой быстрого крепления.
• Два подвижных передних суппорта.
• Верхний пуансон.
• Нижняя матрица.

Область применения

MAST CNC Machinen SPS-63T/1600 предназначен для предприятий, занимающихся металлообработкой, производством металлоконструкций, корпусных деталей и других изделий из листового металла. Оборудование может использоваться как для единичного изготовления деталей, так и для серийного производства.

ЧПУ-управление особенно эффективно при необходимости регулярно изготавливать одинаковые детали. Сохранение программ, автоматическое позиционирование заднего упора и возможность задавать параметры гибки сокращают количество ручных операций и помогают обеспечить повторяемость результата.

Купить гидравлический листогибочный пресс MAST SPS-63T/1600

MAST SPS-63T/1600 — профессиональный гидравлический листогибочный пресс с ЧПУ, усилием 63 т и рабочей длиной 1600 мм. Оборудование оснащено гидравлической системой Bosch Rexroth, компонентами Siemens, Schneider, Sunny, HIWIN и удобной сенсорной системой управления.

Если требуется купить листогибочный пресс с ЧПУ для профессиональной обработки листового металла, данная модель обеспечивает необходимый комплекс оснащения для программируемой гибки, точного позиционирования заготовки и выполнения повторяющихся производственных операций.

Часто задаваемые вопросы

Какую максимальную толщину листа можно обрабатывать?

Заявленная максимальная толщина листа для MAST SPS-63T/1600 составляет 6 мм.

Какое усилие гибки у станка?

Номинальное усилие гидравлического листогибочного пресса составляет 63 т.

Какая рабочая длина пресса?

Длина рабочего стола составляет 1600 мм, расстояние между колоннами — 1300 мм.

Какие оси поддерживает ЧПУ?

Система управления работает с осями Y1-Y2-X-R и поддерживает сервооси X, Y и R.

Какой задний упор установлен на станке?

Станок оснащен задним упором с линейными направляющими и шарико-винтовой передачей HIWIN. Положение по оси X регулируется с помощью сервопривода.

Какие производители комплектующих используются?

В конструкции применяются гидравлические компоненты Bosch Rexroth, главный двигатель Siemens, электрические компоненты Schneider, масляный насос Sunny, направляющие HIWIN и GIWI, а также соединения EMB.

Какой гарантийный срок на оборудование?

Гарантийный срок составляет 12 месяцев.
