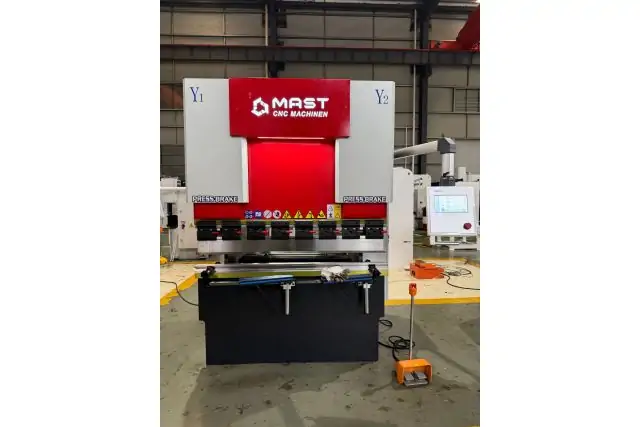

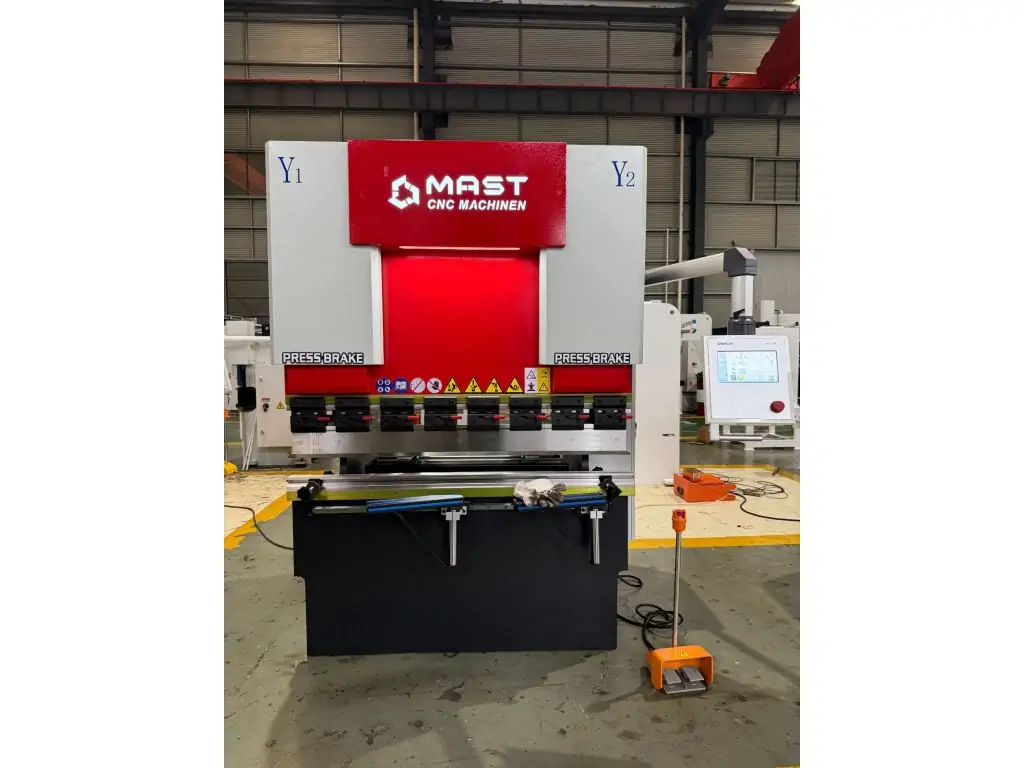

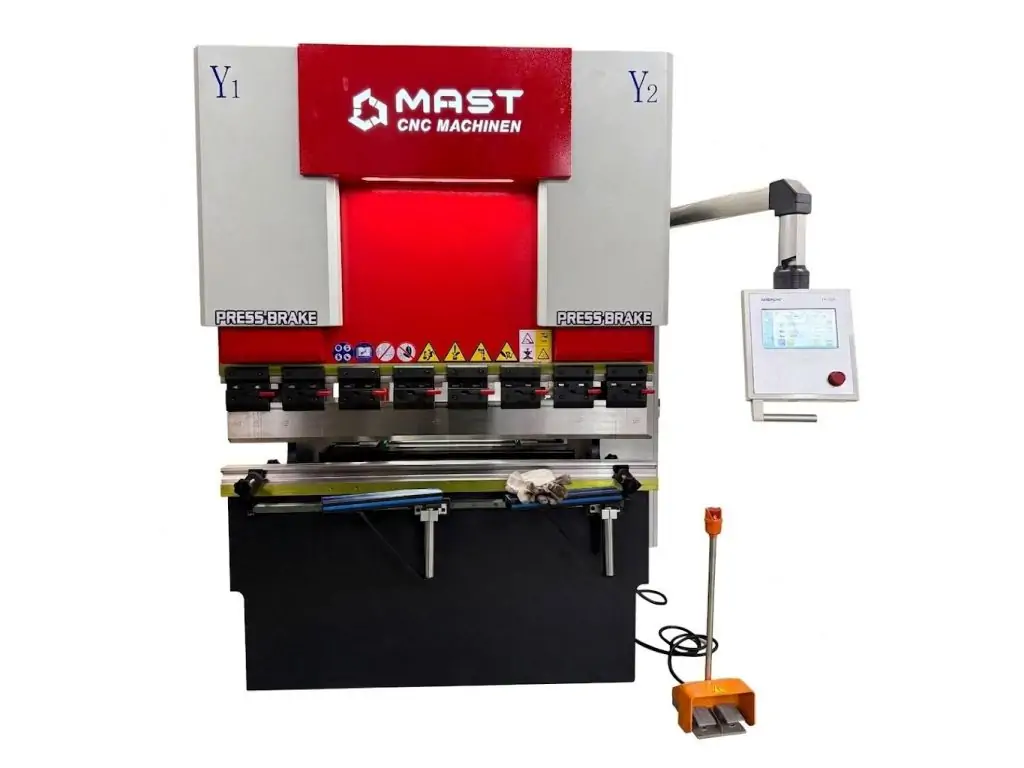

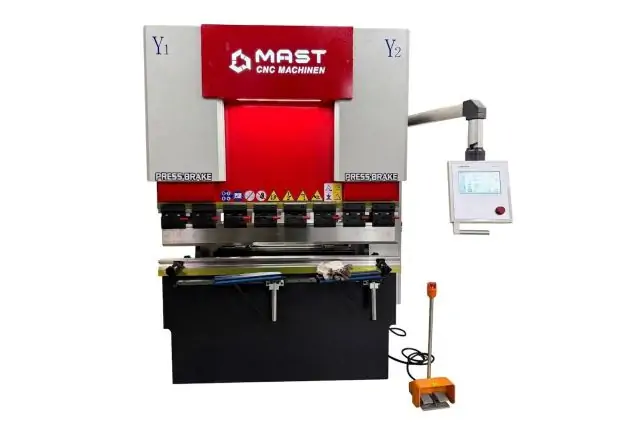

Гідравлічний листозгинальний прес MAST CNC Machinen SPS-63T/1600 з TP10S

Гідравлічний листозгинальний прес MAST CNC Machinen SPS-63T/1600 з TP10S

MAST CNC Machinen SPS-63T/1600 з TP10S — професійний гідравлічний листозгинальний прес із числовим програмним керуванням, призначений для точного формування металевих заготовок шляхом холодного згинання. Верстат поєднує гідравлічний привід, ЧПУ-керування, автоматизований задній упор та комплект промислових компонентів від відомих виробників.

Модель має зусилля 63 т та робочий стіл довжиною 1600 мм. Максимальна заявлена товщина листа становить 6 мм. Такі параметри дозволяють використовувати обладнання для виготовлення різноманітних деталей із листового металу, включаючи елементи корпусів, кронштейни, профільні деталі та інші вироби, для яких необхідне повторюване згинання під заданим кутом.

Гідравлічний листозгинальний прес MAST SPS-63T/1600 орієнтований на професійне використання у виробничих цехах, металообробних підприємствах і майстернях. ЧПУ-система спрощує програмування послідовності операцій, а автоматизоване позиціонування заднього упору допомагає отримувати стабільні результати під час серійної обробки.

Чому варто купити MAST SPS-63T/1600

• 63 т зусилля згинання — для професійної обробки листового металу.
• 1600 мм довжини робочого столу — для роботи із заготовками відповідного формату.
• Максимальна товщина листа 6 мм згідно із заявленими характеристиками.
• ЧПУ-керування для програмування та повторення технологічних операцій.
• Керування осями Y1-Y2-X-R для контролю основних переміщень.
• 10-дюймовий кольоровий сенсорний дисплей для зручної взаємодії з системою керування.
• Задній упор HIWIN із кулько-гвинтовою парою та лінійними напрямними.
• Гідравліка Bosch Rexroth для стабільної роботи приводу.
• Головний двигун Siemens та масляний насос Sunny.
• Електричні компоненти Schneider для промислової експлуатації.
• USB-порт для резервного копіювання програм та параметрів.
• Функції розрахунку кутів, бібліотека інструментів і таблиця матеріалів.

ЧПУ-система та керування верстатом

Однією з ключових особливостей MAST SPS-63T/1600 є система числового програмного керування. Контролер E310P забезпечує керування основними осями верстата та дозволяє задавати параметри технологічного процесу без необхідності виконувати кожну операцію вручну.

Керування передбачено по осях Y1-Y2-X-R. Система підтримує сервоосі X, Y та R, а також має вбудовану логіку керування машиною. Порти функцій вводу та виводу можуть налаштовуватися відповідно до потреб зовнішнього контуру обладнання.

Для оператора передбачений 10-дюймовий кольоровий сенсорний LCD-екран. Інтерфейс підтримує китайську та англійську мови, а одиниці вимірювання можуть бути представлені в метричній або британській системі. Сенсорна панель має стабільну конструкцію та розрахована на тривалу експлуатацію.

Програмування операцій згинання

ЧПУ-керування дозволяє зберігати та повторно використовувати задані параметри обробки. Функції точного програмування і розрахунку кутів допомагають оператору підготувати послідовність згинання відповідно до поставленого завдання.

У системі передбачені бібліотека інструментів та таблиця матеріалів, які використовуються для підвищення точності розрахунку параметрів кута. Односторінкове програмування та окрема сторінка швидкого програмування роблять роботу з програмами більш зрозумілою.

Стандартний USB-інтерфейс використовується для резервного копіювання програм і параметрів, а також для оновлення системного програмного забезпечення. Додаткова функція резервного копіювання та відновлення допомагає зменшити час, необхідний для відновлення налаштувань обладнання.

Високоточний задній упор HIWIN

Для точного позиціонування металевої заготовки листозгинальний прес обладнаний заднім упором із компонентами HIWIN (Тайвань). Його переміщення здійснюється по лінійних напрямних із використанням кулько-гвинтової передачі.

Положення заднього упору по осі X автоматично регулюється за допомогою серводвигуна. Така конструкція забезпечує швидке переміщення та точне встановлення заданої координати. Кульковий гвинт і лінійна направляюча розраховані на точне позиціонування під час повторюваних операцій.

На задньому упорі передбачені пальцеві блоки, які допомагають правильно встановлювати та позиціонувати заготовку перед початком згинання.

Гідравлічний привід Bosch Rexroth

Силова частина верстата побудована на гідравлічній системі Bosch Rexroth (Німеччина). Основне завдання гідравлічного приводу — формування необхідного зусилля для переміщення робочої балки та виконання деформації металевої заготовки.

Гідравлічні циліндри забезпечують створення зусилля на штоках преса. Під час робочого циклу верхня частина верстата переміщується в напрямку заготовки, забезпечуючи її згинання між пуансоном і матрицею.

Головний гідравлічний двигун виготовлений SIEMENS, а масляний насос — Sunny (США). Для підключення масляних труб використовуються з'єднання EMB (Німеччина).

Синхронізація гідроциліндрів

Синхронізація двох гідравлічних поршнів виконується за допомогою торсійного валу. Механічна синхронізація забезпечує узгоджене переміщення робочих елементів під час операції згинання.

Результат роботи такої системи залежить від стану механічних компонентів та стабільності гідравлічного тиску. При правильному налаштуванні та обслуговуванні конструкція дозволяє ефективно виконувати повторювані операції обробки листового металу.

Електрична система Schneider

Електрична частина обладнання комплектується компонентами Schneider (Німеччина). Використання промислових електричних компонентів забезпечує стабільну роботу систем керування та виконавчих механізмів верстата.

Сервоприводи серії ETS / Pronet характеризуються стабільною роботою та використовуються для точного позиціонування відповідних осей. Технологія сервокерування на базі CAN-шини забезпечує швидкий обмін даними, просте підключення та точне позиціонування.

Безпека та захист від зіткнень

ЧПУ-система оснащена функціями захисту робочої зони та виявлення можливих зіткнень. Передбачена функція позиціонування, яка допомагає запобігати зіткненням, зокрема під час роботи по осі R.

Захисні функції особливо важливі при серійному виробництві, коли обладнання працює за повторюваною програмою та виконує значну кількість однакових операцій.

Інструментальне оснащення

Для швидкої підготовки верстата до роботи передбачена швидкознімна система тримача матриці. Комплект секційних тримачів для пуансонів із пристроєм швидкого кріплення дозволяє зменшити час на встановлення інструменту.

Стандартна комплектація включає верхній пуансон і нижню матрицю. Для підтримки заготовок передбачені два рухомі передні супорти. Вони встановлені на лінійній напрямній та можуть регулюватися за шириною і висотою.

Технічні характеристики MAST SPS-63T/1600

Стандартна комплектація

• ЧПУ-керування осями Y1-Y2-X-R.
• Панель керування E310P.
• Гідравлічна система Bosch Rexroth.
• Головний гідравлічний двигун SIEMENS.
• Масляний насос Sunny.
• З'єднання масляних труб EMB.
• Електрична система Schneider.
• Лінійні напрямні верхньої балки GIWI.
• Задній упор HIWIN з кулько-гвинтовою парою.
• Пальцеві блоки заднього упору.
• Швидкознімна система тримача матриці.
• Секційні тримачі пуансонів із системою швидкого кріплення.
• Два рухомих передніх супорти.
• Верхній пуансон.
• Нижня матриця.

Сфера використання

MAST CNC Machinen SPS-63T/1600 підходить для підприємств, які займаються металообробкою, виготовленням металоконструкцій, корпусних деталей та інших виробів із листового металу. Верстат може використовуватися як для одиничного виготовлення деталей, так і для серійного виробництва.

ЧПУ-керування особливо корисне при необхідності регулярно виготовляти однакові деталі. Збереження програм, автоматичне позиціонування заднього упору та можливість налаштування параметрів згинання скорочують кількість ручних операцій і допомагають підтримувати повторюваність результату.

Купити гідравлічний листозгинальний прес MAST SPS-63T/1600

MAST SPS-63T/1600 — це професійний листозгинальний прес із ЧПУ, зусиллям 63 т і робочою довжиною 1600 мм. Обладнання поєднує гідравлічну систему Bosch Rexroth, компоненти Siemens, Schneider, Sunny, HIWIN та зручне сенсорне керування.

Якщо потрібно купити листозгинальний прес з ЧПУ для професійної обробки листового металу, ця модель забезпечує комплексне оснащення для програмованого згинання, точного позиціонування заготовки та виконання повторюваних виробничих операцій.

FAQ

Що можна обробляти на MAST SPS-63T/1600?

Верстат призначений для згинання листового металу. Максимальна заявлена товщина листа — 6 мм.

Яке зусилля має прес?

Номінальне зусилля листозгинального преса становить 63 т.

Яка робоча довжина верстата?

Довжина робочого столу становить 1600 мм, відстань між колонами — 1300 мм.

Які осі підтримує ЧПУ?

Система керування підтримує осі Y1-Y2-X-R, а також сервоосі X, Y та R.

Який задній упор встановлений на верстаті?

Задній упор оснащений лінійними напрямними та кулько-гвинтовою передачею HIWIN, а його положення по осі X регулюється серводвигуном.

Які виробники основних компонентів?

У конструкції використані гідравлічні компоненти Bosch Rexroth, головний двигун Siemens, електричні компоненти Schneider, масляний насос Sunny, напрямні HIWIN та GIWI, а також з'єднання EMB.

Який гарантійний термін?

Гарантійний термін становить 12 місяців.
