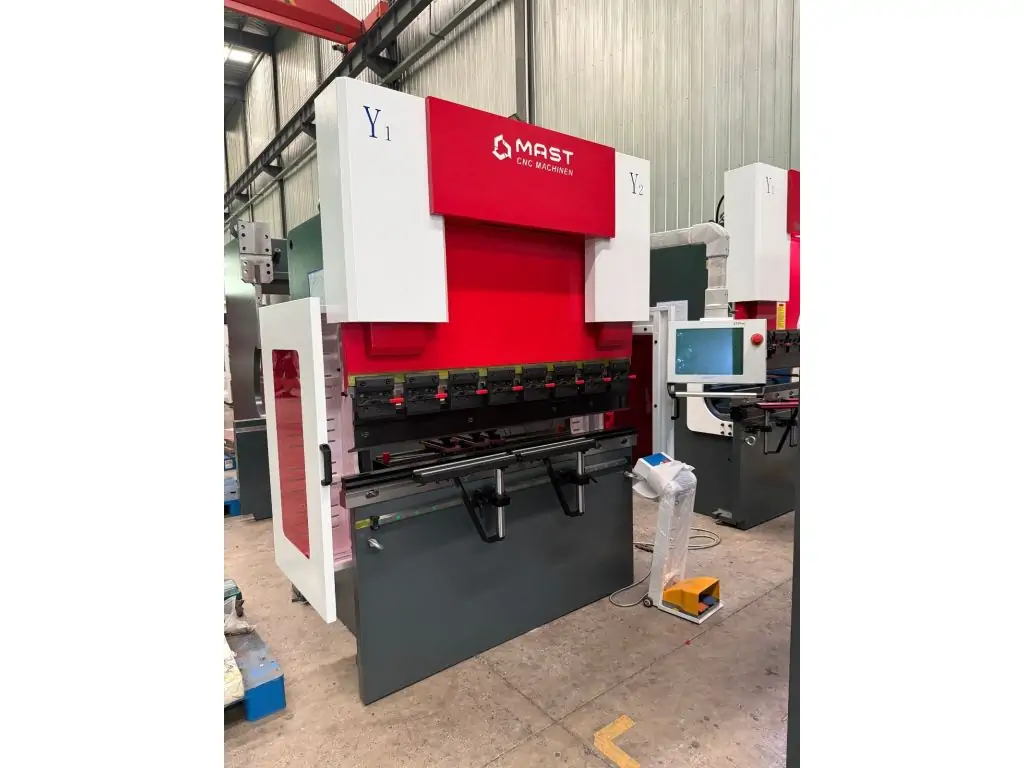

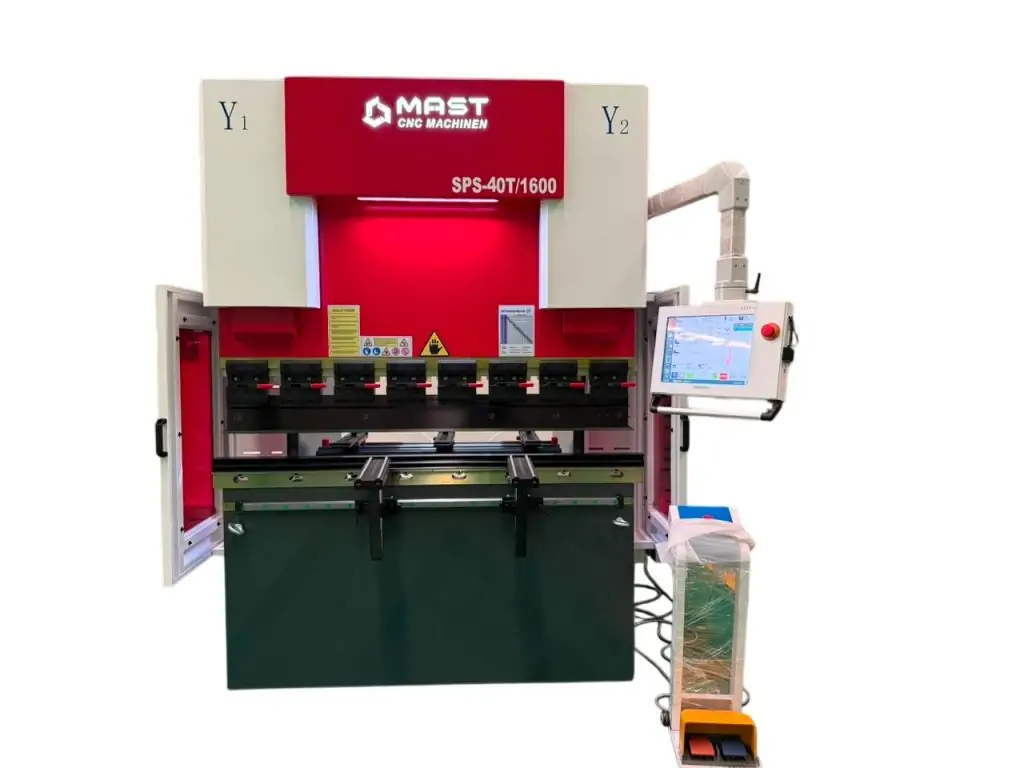

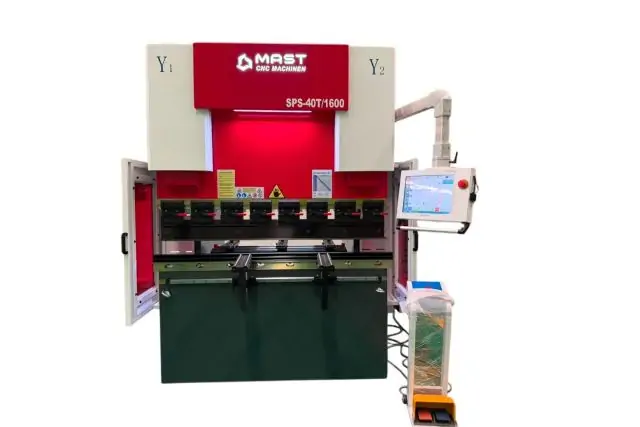

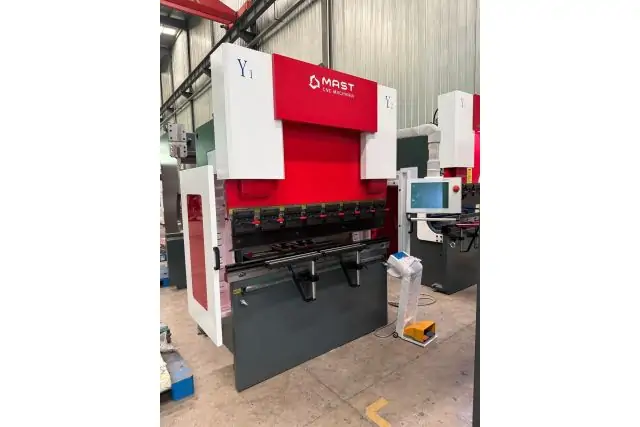

Електро-гідравлічний листозгинальний прес MAST CNC Machinen SPS-40T/1600 з ET15

Електрогідравлічний листозгинальний прес MAST CNC Machinen SPS-40T/1600 з ET15

MAST CNC Machinen SPS-40T/1600 з ET15 — електрогідравлічний листозгинальний прес із числовим програмним керуванням, призначений для точного гнуття листового металу. Верстат розрахований на зусилля до 40 тонн і має робочу довжину 1600 мм, що робить його практичним рішенням для металообробних підприємств, ремонтних дільниць та виробничих цехів.

Модель оснащена системою ЧПУ ET-15T та працює за схемою керування Y1-Y2-X-R. Поєднання електрогідравлічного приводу, сервосистеми заднього упора, високоточних напрямних і лінійок GIVI забезпечує контроль положення балки під час виконання операції та автоматичне коригування синхронізації її руху.

Для чого використовується листозгинальний верстат MAST SPS-40T/1600

Прес призначений для виконання операцій з гнуття листового металу. Максимальна товщина оброблюваного металу зі сталі S235 становить 3 мм. Робоча довжина столу 1600 мм дозволяє виконувати операції на деталях відповідного формату, а ЧПУ забезпечує зручне налаштування параметрів для повторюваного виробництва.

MAST SPS-40T/1600 може використовуватися для виготовлення металевих корпусів, кронштейнів, панелей, профільних деталей, елементів конструкцій та інших виробів, у яких необхідне точне формування листового металу.

Основні переваги MAST SPS-40T/1600

• Зусилля гнуття 40 т для виконання широкого спектра операцій з листовим металом.
• Робоча довжина 1600 мм для обробки деталей відповідного розміру.
• ЧПУ ET-15T із 15-дюймовим TFT сенсорним дисплеєм.
• 4 керовані осі Y1-Y2-X-R для комплексного контролю процесу гнуття.
• Електрогідравлічна система замкнутого контуру з постійним контролем положення балки.
• Лінійки GIVI для високоточного вимірювання положення робочої балки.
• Гідравліка Bosch Rexroth для стабільної роботи системи приводу.
• Сервопривід заднього упора з автоматичним переміщенням по осях X та R.
• Напрямні та кулькогвинтові пари HIWIN для точного переміщення заднього упора.
• Електрична система Schneider для керування електричними компонентами верстата.
• Швидкість переміщення осі X заднього упора до 500 мм/с.
• Точність позиціонування заднього упора до 0,01 мм.

Технічні характеристики

Система ЧПУ ET-15T

Керування верстатом здійснюється за допомогою CNC ET-15T із 15-дюймовим TFT сенсорним екраном. Контролер підтримує роботу з чотирма осями та дає змогу зберігати й використовувати програми для повторюваних операцій.

У системі передбачена бібліотека матриць, а також алгоритм керування кількістю та переміщенням осей. Користувач може створювати власні програми та працювати з ними у багатозадачному середовищі.

Електрогідравлічна система та синхронізація балки

Однією з ключових особливостей MAST SPS-40T/1600 є електрогідравлічна система керування з замкнутим контуром. Для контролю положення робочої балки використовуються високоточні вимірювальні лінійки GIVI (Італія), встановлені на траверсі.

Лінійки передають до ЧПУ інформацію про фактичне положення балки. Система постійно контролює рух осей Y1 та Y2, а при виникненні відхилення виконує автоматичне коригування синхронізації за допомогою пропорційних/сервоклапанів.

Такий принцип роботи дозволяє підвищити точність гнуття, стабільність повторюваних операцій та якість деталей під час серійного виробництва. У традиційних гідравлічних конструкціях синхронізація двох гідравлічних циліндрів може залежати від механічної системи та стабільності тиску. Електрогідравлічне рішення MAST використовує фактичні дані вимірювання положення балки та коригує її рух у режимі роботи верстата.

Високоточні лінійки GIVI

GIVI — високоточні датчики переміщення, що використовують індуктивний принцип вимірювання. Їхнє завдання полягає у визначенні фактичного положення робочої балки та передачі інформації до системи ЧПУ.

На основі отриманих даних контролер керує роботою електрогідравлічної системи, забезпечуючи синхронний рух Y1 та Y2. Це особливо важливо під час виконання точних операцій і виготовлення серій однакових деталей.

Гідравлічна система Bosch Rexroth

У конструкції верстата використовується гідравлічна система Bosch Rexroth (Німеччина). Вона забезпечує швидке позиціонування, стабільний рух робочої балки та високу повторюваність переміщень.

Система характеризується швидким запуском і зупинкою, а також точним і стабільним реверсивним рухом. Це дозволяє ефективно виконувати повторювані цикли гнуття та контролювати робочий процес.

Сервопривід заднього упора

Задній упор оснащений сервоприводом та автоматично переміщується за осями X і R. Максимальний діапазон переміщення становить до 500 мм для осі X та до 200 мм для осі R.

Конструкція заднього упора включає лінійні напрямні, високоточну кулькогвинтову пару та сервомотор. На двох напрямних встановлені два упорні блоки. Керування переміщенням здійснюється з пульта ножного керування, а кожен блок має шкалу для тонкого налаштування положення по X.

Для забезпечення плавності руху та зменшення зношування застосовані подвійні лінійні напрямні HIWIN і шліфовані гвинти. Повторюваність позиціонування заднього упора становить ±0,02 мм.

Комплектація та компоненти

• CNC-система керування ET-15T.
• Керування 4 осями Y1-Y2-X-R.
• Гідравлічна система Bosch Rexroth, Німеччина.
• Основний двигун Siemens Beide, виробник Китай, походження Німеччина.
• Сервомотори та сервоприводи Inovance, виробник Китай, філія Німеччина.
• Лінійні напрямні HIWIN для заднього упора.
• Кулькогвинтова пара HIWIN для осі R.
• Електрична система Schneider, Німеччина.
• Масляний насос First, Китай.
• З'єднання масляних трубок EMB, Німеччина.
• Лінійні напрямні GIWI для верхньої балки, Італія.
• Два комплекти пальцевих блоків на задньому упорі.
• Система швидкої фіксації верхнього пуансона.
• Секційні тримачі пуансона з швидким кріпленням.
• Дві рухомі передні опори з регулюванням по ширині та висоті.

Оснащення для гнуття

Правильний вибір пуансона та матриці має безпосередній вплив на результат обробки. Тип інструменту підбирається залежно від конкретної операції, матеріалу та вимог до готової деталі.

Для MAST SPS-40T/1600 передбачені секційні тримачі верхнього пуансона з системою швидкого кріплення. Конструкція дозволяє зручно встановлювати необхідний інструмент, а дві передні опори можна регулювати за шириною та висотою.

Для правильного підбору оснащення необхідно враховувати креслення та параметри деталі, яку потрібно виготовляти.

Електрична система Schneider

Електрична частина верстата виконана із застосуванням компонентів Schneider (Німеччина). Вона інтегрована в загальну систему керування пресом і працює спільно з ЧПУ ET-15T, сервоприводами та електрогідравлічними компонентами.

Де застосовується MAST SPS-40T/1600

• металообробні підприємства;
• виробничі цехи;
• серійне та дрібносерійне виробництво;
• виготовлення металевих корпусів і панелей;
• виробництво кронштейнів та конструктивних елементів;
• ремонтні та виробничі дільниці;
• виготовлення деталей із листової сталі S235 товщиною до 3 мм.

Чому варто купити листозгинальний прес MAST SPS-40T/1600

MAST CNC Machinen SPS-40T/1600 поєднує потужність 40 тонн, робочу довжину 1600 мм і сучасну електрогідравлічну систему керування. Використання ЧПУ ET-15T, лінійок GIVI, гідравліки Bosch Rexroth, напрямних HIWIN та компонентів Schneider дозволяє отримати точний і стабільний робочий процес.

Верстат особливо доречний там, де важливі повторюваність операцій, автоматизоване позиціонування заднього упора та контроль синхронності руху балки. Завдяки чотирьом керованим осям Y1-Y2-X-R оператор отримує широкі можливості для налаштування процесу гнуття.

FAQ

Яке зусилля має MAST SPS-40T/1600?
Максимальне зусилля гнуття становить 40 тонн.

Яку довжину листа можна обробляти?
Робоча довжина столу становить 1600 мм.

Яка максимальна товщина сталі?
Для сталі S235 заявлена максимальна товщина металу 3 мм.

Яка система ЧПУ встановлена на верстаті?
Верстат комплектується CNC ET-15T із 15-дюймовим TFT сенсорним дисплеєм та керуванням чотирма осями Y1-Y2-X-R.

Яка точність заднього упора?
Позиціонування заднього упора має повторюваність до ±0,02 мм, а точність системи заднього упора заявлена до 0,01 мм.

Які компоненти використовуються в гідравлічній системі?
Верстат оснащений гідравлічною системою Bosch Rexroth, масляним насосом First та з'єднаннями масляних трубок EMB.
